知识目标：

1.进一步熟练掌握实体创建和编辑常用命令的使用方法

2.掌握螺纹的绘制方法

能力目标：

3.能够根据使用习惯新建个性化工具栏

4.能够按照零件的装配关系将三维零件插入到装配图中

素质目标：

5.培养严谨工作作风

6.培养团队协作精神

简单的装配图与一般零件图没有根本区别，完全可以按照零件建模的方法进行建模；复杂装配图则先绘制各个零件图，再进行装配，具体步骤为首先建立各主要零件的三维模型，再将需要装配的零件模型制成外部块，最后在装配图中依次插入各零件外部块。

本任务根据图a所示机用台虎钳三视图建立如图b所示的三维模型。该产品共有11种零件，一次装配较复杂，可先以活动钳身4为母体，将钳口板2、螺母块9、螺钉3和螺钉10等零件进行装配，再以固定钳座1为主体，将装配好的活动钳身组件、钳口板2、螺杆8、垫圈5和11、环6、销7等零件进行装配。由于本任务内容较多，且多为重复操作过程，为简化操作，本例只对主要零件建模和装配，除螺杆进行螺纹建模外，其余零件螺纹部分均省略，请学员自行完善。

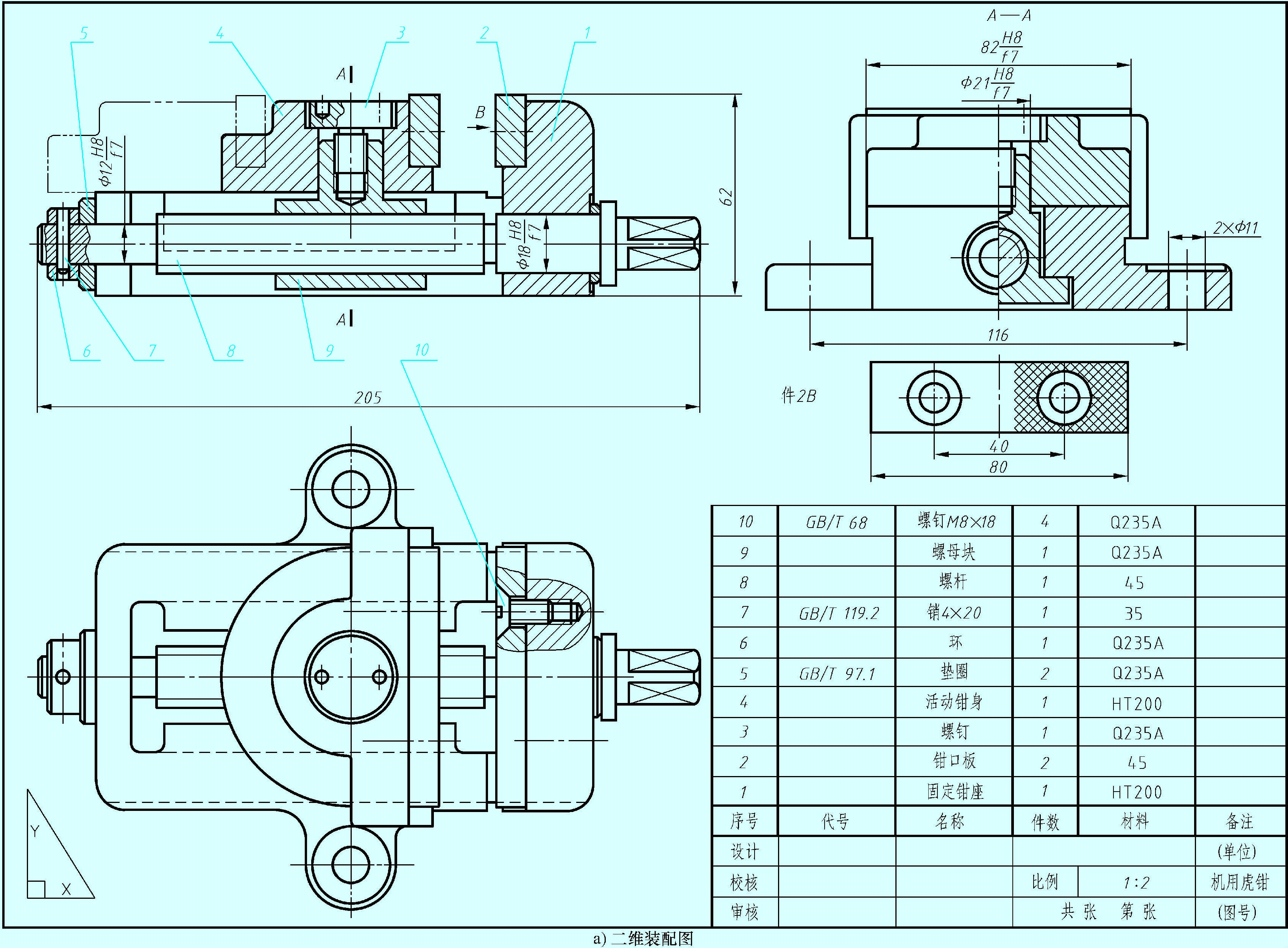

(a)二维装配图

 (b)三维装配图

机用台虎钳装配图

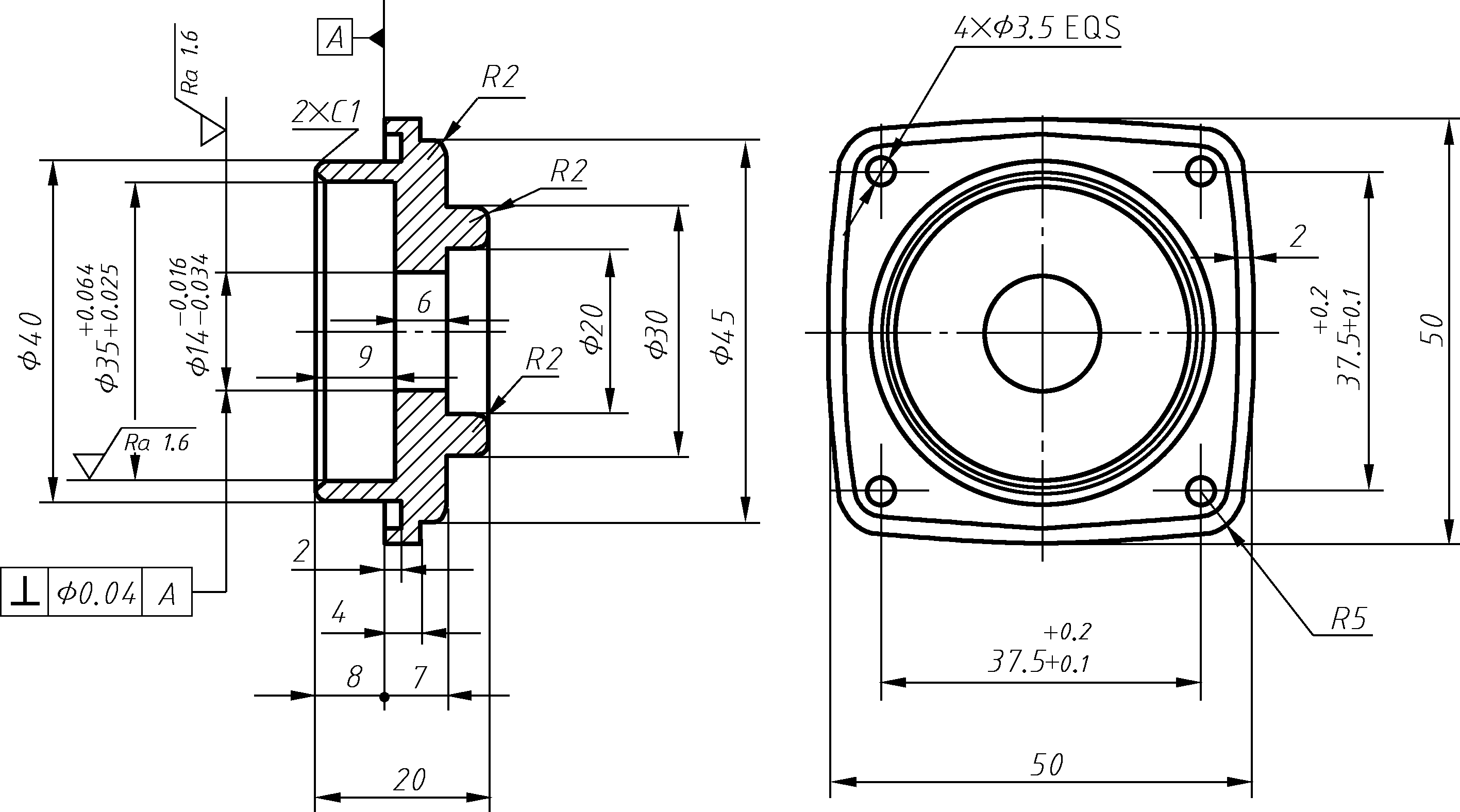

将图如所示二维图形绘制成三维图形， 再生成工程图， 要求工程图的主视图采用半剖视图， 尺寸公差、几何公差、表面粗糙度如图所示， 添加图框、技术要求等工程图必备要素。
