陈卫红、马艳昌、郝海瑞

轴测图绘制

知识目标：

1.掌握二维等轴测图形绘制原理

2.掌握绘制等轴测圆方法

能力目标：

3.会熟练绘制简单图形的轴测图

4.能够正确对轴测进行标注

素质目标：

5.通过轴测图绘制，培养学生三维想象能力

6.通过标注文字样式，培养学生的工匠精神

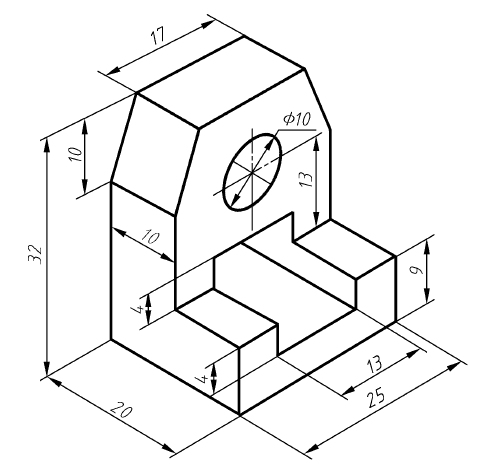

绘制如图所示组合体的正等轴测图。

组合体由底板、支承板和肋板三部分组成，绘制时依次进行。

注意图形的水平面、正面、左侧面视图分别对应到等轴测草图的顶部等轴测平面、右等轴测平面、左等轴测平面。等轴测图中圆的绘制是在等轴测草图模式下使用命令“椭圆—轴、端点—等轴测图”。
