知识目标：

1.进一步熟练熟练掌握AutoCAD 的基本绘图命令

2.掌握螺母块的绘图方法，标注方法

能力目标：

3.能够正确的绘制三视图

4.会正确的进行尺寸标注

素质目标：

5.培养工程思维, 质量效益

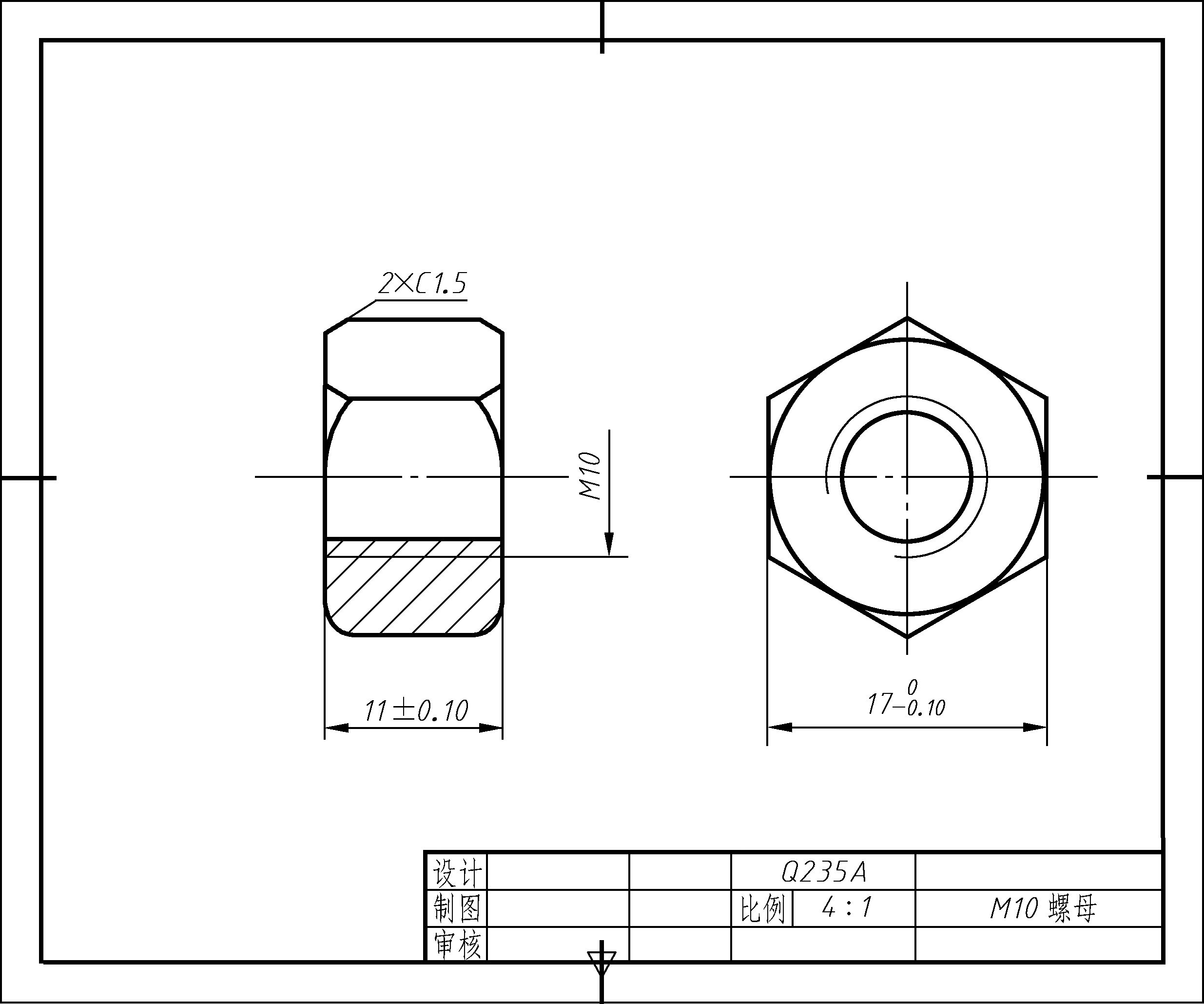

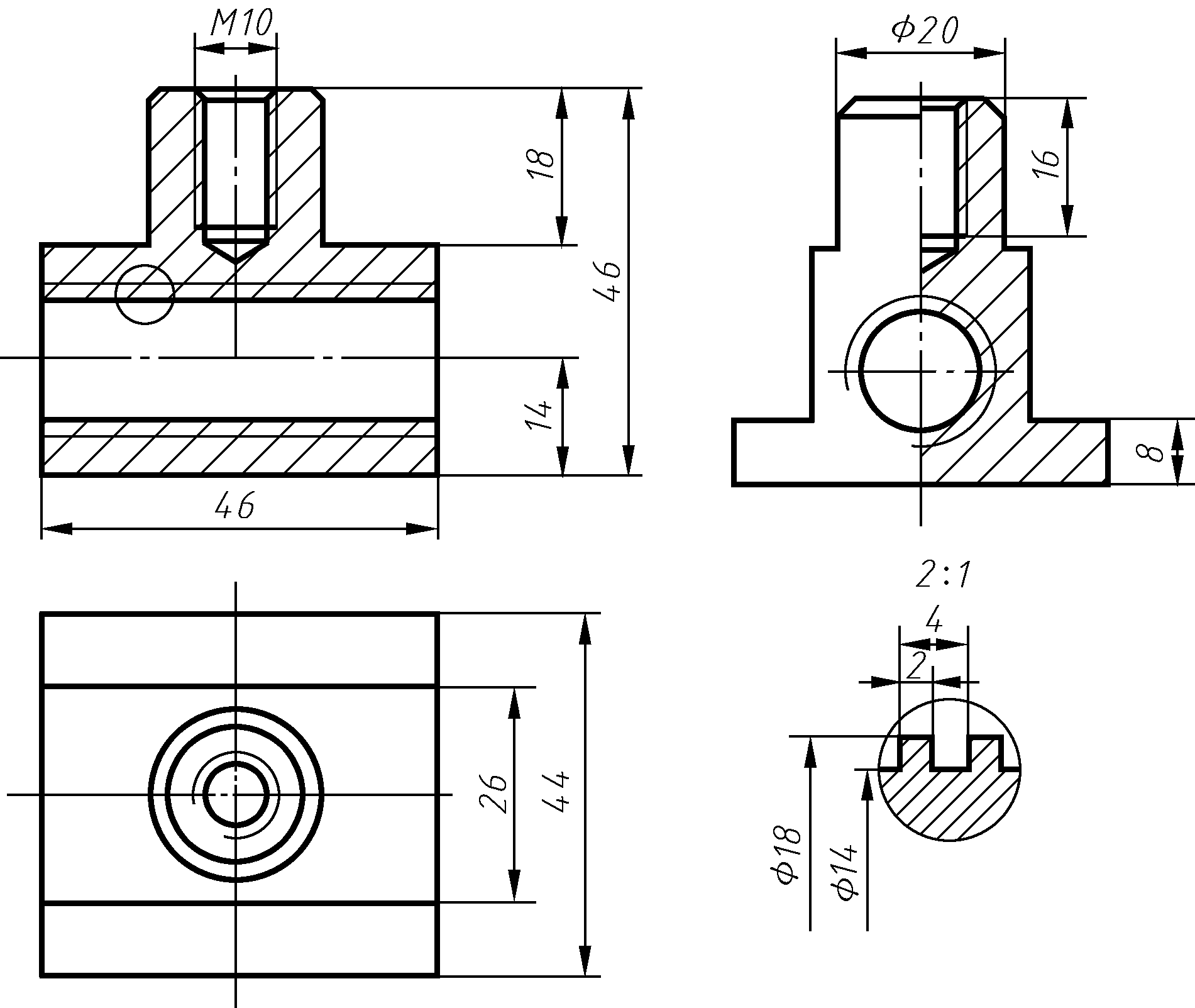

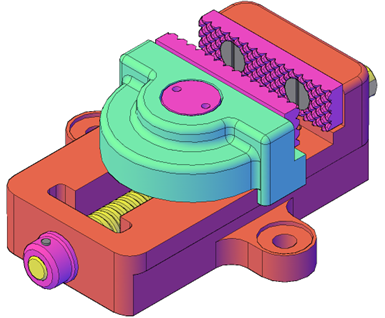

      首先绘制图所示螺母块所有视图; 然后根据装配图所示所示机用虎钳装配图安装和使用要求对图形进行标注, 并提出必要的技术要求; 最后使用A4 图样横放、输出完整符合ISO 标准工程图(简易标题栏)。

    本任务不是直接抄绘图形, 包含3 个子任务:

    1) 绘图: 绘图比例为1 ∶ 1, 三个视图同时绘制, 注意相同部分结构可用复制、镜像等方法完成; 根据不同线型、线宽和用途等设置图层。本部分内容与前面各任务基本相同, 注意多视图的对应关系, 一般以主视图为主, 多个视图同时绘制。

    2) 标注: 标注包含基准选择、尺寸公差、几何公差和表面粗糙度的确定等内容, 标注元素应满足使用要求和工艺要求, 同时考虑产品的经济性。本部分内容没有统一标准答案, 体现设计者的设计水平, 一般从使用要求、制造要求、成本要求三个方面进行设计。

    3) 成图: 要求最终CAD 成图布局合理、规范, 符合ISO 标准。本部分一般与工厂(车间) 标准相对接, 同时应满足客户(合同) 要求。
