知识目标：

1. 掌握叉架类零件的常用画法技巧。理解叉架类零件的结构特点及视图表达原则。

2. 掌握叉架类零件图尺寸、 尺寸公差、 形位公差的基本标注方法及编辑方法。

3. 掌握图块的创建及其应用方法。包括图层、文字样式等基础设置。

4. 了解放弃与重作命令的作用与操作。

   能力目标：

5.能使用 AutoCAD 2024 绘制叉架类零件的主视图和向视图。

6.能正确运用旋转、偏移、圆角等命令完成零件细节绘制。

7.能独立完成尺寸标注、表面粗糙度标注及技术要求填写。

 素质目标:

8.培养严谨的机械制图规范意识和职业素养。

9.提升空间想象能力和三维建模思维。

10.增强分析问题和解决问题的能力，培养耐心与细心的工作态度

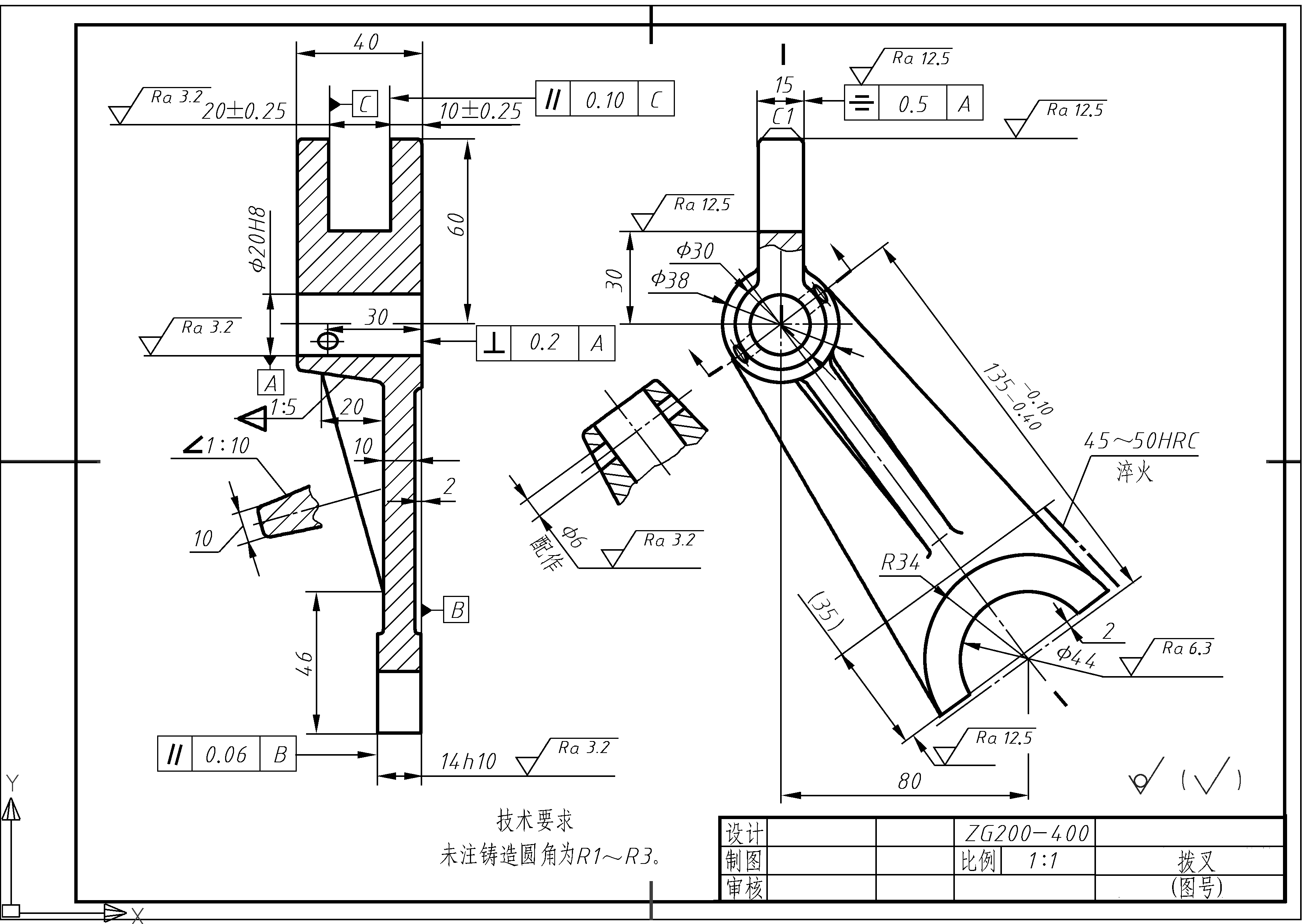

本传动拐臂属于叉杆类零件，拐臂主要由三个呈75°夹角分布的圆筒及其连接部分构成。此类零件的主视图选择应尽量表达出各组成部分的主要结构形状和相对位置，并使其中某一部分平行（垂直）于基本投影面（如本例中将短臂水平放置）；其余部分倾斜于基本投影面，采用斜视图及倾斜剖切的断面图进行进一步表达。

拐臂的水平部分可按前面所述方法绘制。其倾斜分支及斜视图由于主要图线与基本投影面不平行，可以采取先将倾斜部分及斜视图均按非倾斜（垂直、水平）位置画出，然后利用“旋转”的方法，将其旋转到位，完成绘制。

    本例中，先绘制主视图的水平部分，然后将其顺时针旋转15°，即可在垂直位置绘制倾斜部分及斜视图。两个视图绘制完成后再将全部图形一起逆时针旋转15°，最后绘制俯视图。
