知识目标：

1. 理解图形样板的基本原理

2. 掌握尺寸、 尺寸公差、 形位公差的基本标注方法及编辑方法。

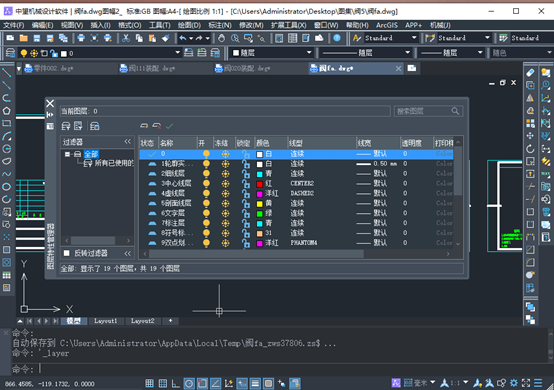

3. 掌握图块的创建及其应用方法。包括图层、文字样式等基础设置。

4. 掌握分解、 圆角、 旋转等编辑命令的使用方法。

5. 掌握样条曲线、 图案填充等绘图命令的使用方法及编辑方法。

   能力目标：

6. 能独立完成轴类零件图的样板设置与图形绘制，熟练运用镜像、移动、修剪等命令。

7. 能准确标注轴类零件的尺寸、形位公差和表面粗糙度，正确添加图框与标题栏。

8. 能运用断裂画法处理较长轴类零件的图形表达，绘制键槽段断面图并填充剖面线。

   素质目标：

9. 培养严谨的机械制图规范意识，提升工程图纸的识读与绘制能力。

10.了解国产软件，增强民族自豪感。

11.激发对机械设计的兴趣，树立团队协作与自主探究的学习态度。

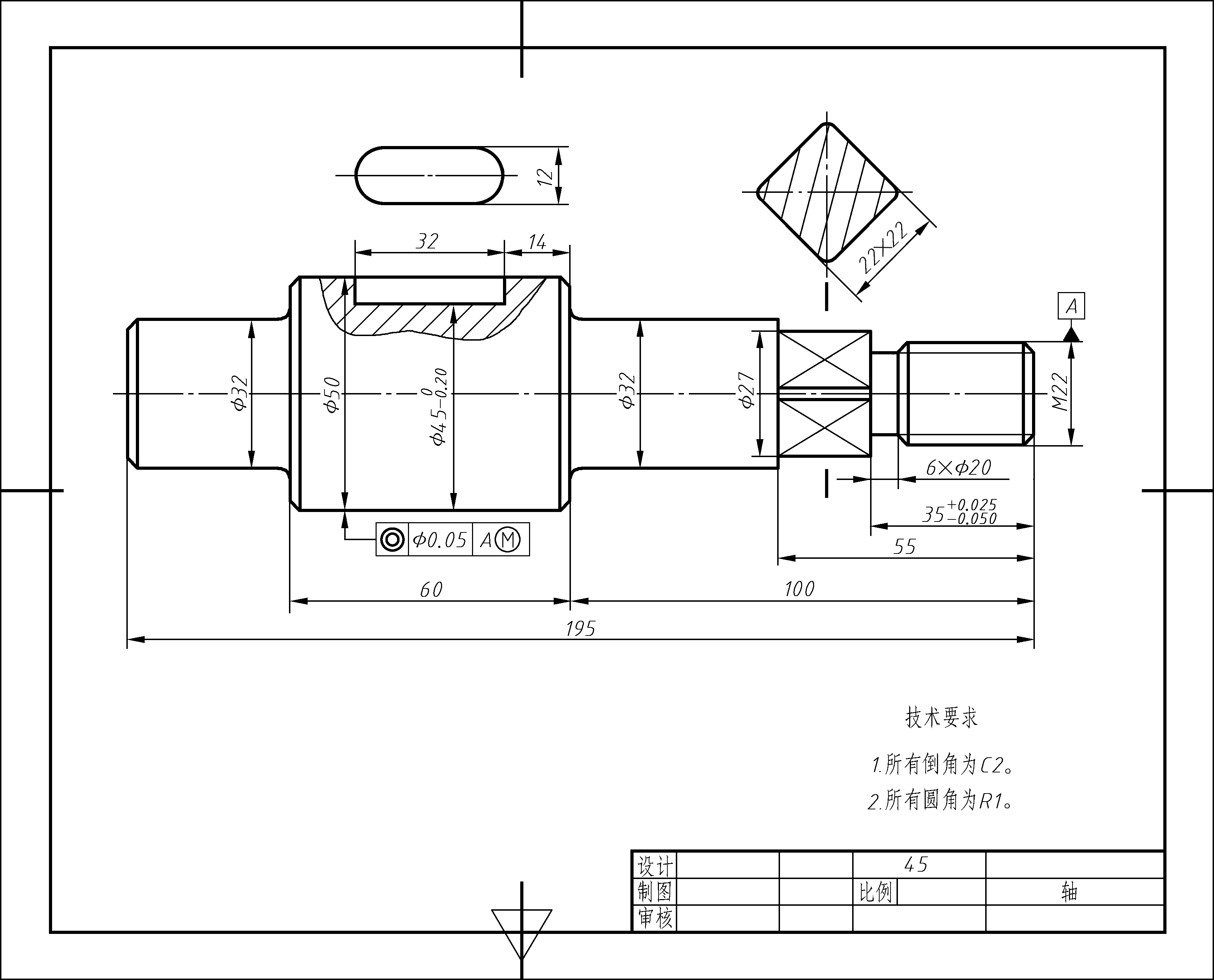

   轴套类零件多在车床或磨床上加工，为了看图方便，此类零件主视图常按加工位置选择，即将其轴线水平放置。用主视图表达其主要结构，而键槽等局部结构采用断面图、局部视图等进行表达。

阶梯轴图形两端对称，每端各有三段，这类图形可以先画出一半，然后利用“镜像”操作画出另一半。图形中心线左右各超出轮廓线3～5mm，键槽部分结构采用断面图表达。在图形绘制完成后单击“打开”按钮，将图1-2-1标准图纸打开后复制，粘贴到本图，然后调整图形位置，标注尺寸。最后打开“线宽”检查、完成整个图形绘制。
