案例导入与思政


大国工匠顾秋亮:国宝级钳工,安装“蛟龙号”载人潜水器下潜到万米深海

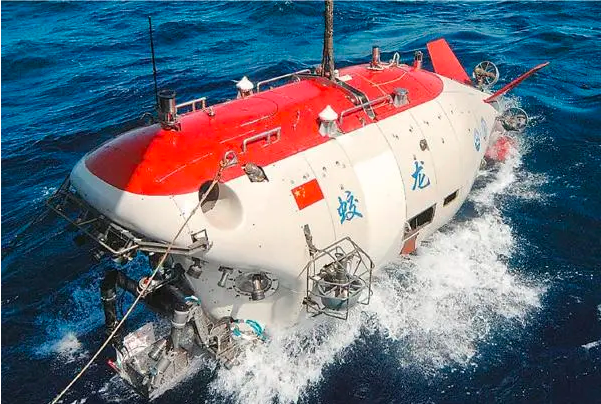

“蛟龙号”是中国首个大深度载人潜水器,有十几万个零部件,组装起来最大的难度就是密封性,精密度要求达到了“丝”级。而在中国载人潜水器的组装中,能实现这个精密度的只有钳工顾秋亮,也因为有着这样的绝活儿,顾秋亮被人称为“顾两丝”。43年来,他埋头苦干、踏实钻研、挑战极限,追求一辈子的信任,这种信念,让他赢得潜航员托付生命的信任,也见证了中国从海洋大国向海洋强国的迈进。


 0.2丝,一根头发丝的1/50,公斤,是深海中1个指甲大小的面积上要承受的水压。1丝,只有0.01毫米,也就是一根头发丝的1/10那么细;载人潜水器身上所有密封面的装配精度,必须控制到几丝,这样才能确保潜水器在深海里既不漏水,又能缓冲巨大的水压。在中国载人潜水器的组装中,能实现这个精密度的只有顾秋亮。送走了“蛟龙号”,顾秋亮又接到一个新挑战——组装中国首个自主设计制造的4500米载人潜水器。




“蛟龙号”的载人球是在俄罗斯定制的,安装的难度是在球体跟玻璃的接触面,要控制在0.2丝以下。0.2丝,只有一根头发丝的1/50。用精密仪器来控制这么小的间隔或许不算难,可难就难在载人舱观察窗的玻璃异常娇气,不能与任何金属仪器接触。因为一旦摩擦出一个小小的划痕,在深海几百个大气压的水压下,玻璃窗就可能漏水,甚至破碎,危及下潜人员的生命。因此,安装载人舱玻璃,也是组装载人潜水器里最精细的活儿。除了依靠精密仪器,更重要的是依靠顾秋亮自己的判断。用眼睛看,用手摸,就能做出精密仪器干的活儿,顾秋亮并不是在吹牛。他即便是在摇晃的大海上,纯手工打磨维修的潜水器密封面平面度也能控制在两丝以内,因此人称“顾两丝”。


(仅供教学使用)

能够用自己的技能为国家攻克世界难题,是一件无上光荣的事情,希望同学们能够在以后的工作岗位上勤学苦练,精益求精,精技报国,精技强国!
