学习步聚和任务:(教师布置)

1.进行教学视频和PPT文档的学习;

2.教师讲解，答疑;

3.讨论区 讨论问题，教师加分;

4.完成测验题(最后任务);

5.教师小结。

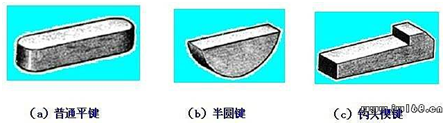

一、键联接

A. 平键与固定键的键槽两侧面应均匀接触，其配合面间不得有间隙。

B．间隙配合的键（或花键）装配后，相对运动的零件沿着轴向移动时，不得有松紧不均现象。

C．钩头键、锲键装配后其接触面积应不小于工作面积的70%，且不接触部分不得集中于一处；外露部分的长度应为斜面长度的10%-15%。

二、销连接

A．定位销的端面一般应略高出零件表面，带螺尾的锥销装入相关零件后，其大端应沉入孔内。

B．开口销装入相关零件后，其尾部应分开60°-90°。

销的类型有：圆柱销、圆锥销、带孔销、开口销和安全销等。

三、挡圈

适于轴端零件的定位和固定。可承受剧烈的振动和冲击载荷，需采取防松措施和定位。



轴用挡圈是一种安装于槽轴上，用作固定零部件的孔向运动，这类挡圈的内径比装配轴径稍小。
