学习步聚和任务:(教师布置)

1.进行教学视频和PPT文档的学习;

2.教师讲解，答疑;

3.讨论区 讨论问题，教师加分;

4.完成测验题(最后任务);

5.教师小结，布置课后作业 ( 简答题：简述常用的常用手工安装工具的分类和使用方法? )

常用拆装与测绘用工具有：活扳手（150mm、200mm）、呆板手（一套10把，开口5.5-32mm）、内六角扳手（一套9把）、旋手（3×100一字、5×200一字、5×200十字各一把）、轴用挡圈钳、孔用挡圈钳、尖嘴钳（6寸）、老虎钳（8寸）、乳头钢锤、尼龙锤。

1．扳手

扳手用来旋紧六角形、正方形螺钉和各种螺母，用工具钢、合金钢或可锻铸铁制成。它的开口处要求光洁并坚硬耐磨。扳手可分为通用的、专用的和特殊的三类。

（1）通用扳手，即活络扳手。它是由扳手体、固定钳口、活动钳口及蜗杆等组成的，如图TP010104-01所示。其开口尺寸可在一定范围内进行调节，其规格是用扳手的长度及开口尺寸的大小来表示的，见表9-1。但一般习惯上都以扳手长度作为它的规格，计有3²、4²、6²、8²、10²、12²、14²、18²的活络扳手等。

                                     图TP010104-01  活络扳手

表1-1  活络扳手规格





使用活络扳手时，应让固定钳口受主要作用力，见图TP010104-0 TP010104-02，否则扳手容易损坏。钳口的开度应适合螺母的对边间距的尺寸，否则会损坏螺母。不同规格的螺母（或螺钉），应选用相应规格的活络扳手。扳手手柄不可任意接长，以免旋紧力矩过大而损坏扳手或螺钉。活络扳手的工作效率不高，活动钳口容易歪斜，往往会损坏螺母或螺钉的头部表面。

（2）开口扳手，即呆扳手。一种开口扳手一般只能扳一种尺寸的螺母或螺钉，用于装卸六角形或方头的螺母或螺钉，分单头或双头两种，见图TP010104-03。它们的开口尺寸是与螺钉、螺母的对边间距的尺寸相适应的，并根据标准尺寸做成一套。双头开口扳手规格按开口尺寸有：5.5×7、8×10、9×11、12×14、14×17、17×19、19×22、22×24、24×27、30×32等10种

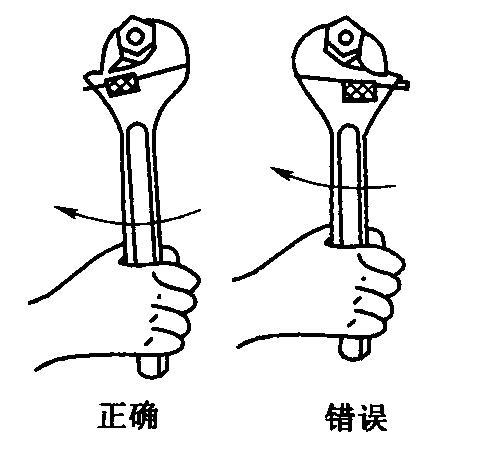

                  图TP010104-02活络扳手的使用

                               图TP010104-03开口扳手

（3）内六角扳手。它用于旋紧内六角螺钉，这种扳手是成套的，见图TP010104-04，内六角扳手可旋紧M3～M24的内六角头螺钉，其规格是用六角形对边间距的尺寸表示的。常用规格有：1.5、2、2.5、3、4、5、6、8、10。

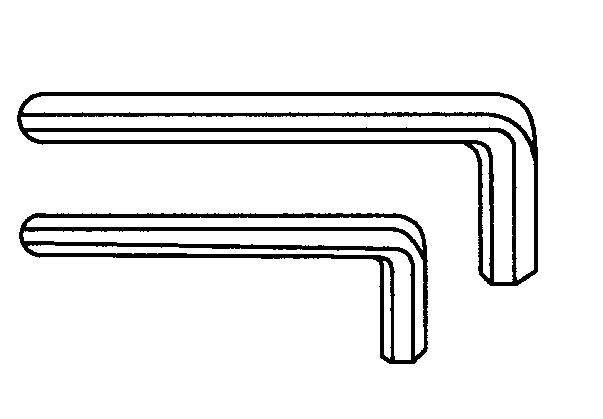

图TP010104-04 内六角扳手

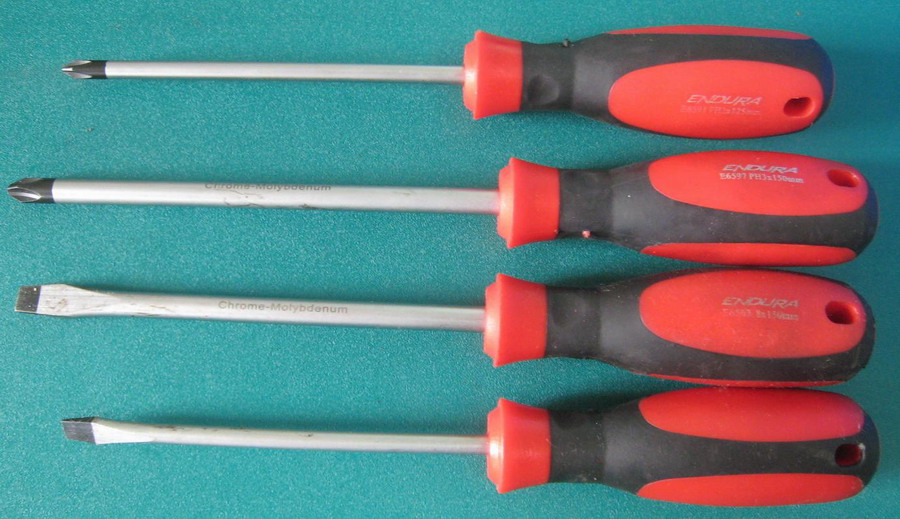

2．旋手

旋手的样式和规格较多，按头部形状分，常用的有一字形、十字形和专用形多种；按握柄材料分，常用的有木柄、塑柄和胶柄等多种。测绘时常用规格有3×100、5×200、5×200一字及十字头各一把。见图TP010104-05一字形、十字形旋手。

图TP010104-05 一字形、十字形旋手

（1）常用的旋手使用方法。

①短旋手的使用：短旋手多用松紧电气装置接线桩上的小螺钉，使用时可用大拇指和中指夹住握柄，用食指顶住柄的末端捻旋。

②长旋手的使用：长旋手多用来松紧较大的螺钉。使用时，除大拇指、食指和中指夹住握柄外，手掌还要顶住柄的末端，这样就可以防止旋转时滑脱。

③较长旋手的使用：可用右手压紧并转动手柄，左手握住旋手的中间，不得放在旋手的周围，以防刀头滑脱将手划伤。

（2）旋手的工作原理。

旋手是杠杆原理, 它的动力来之于握把，靠握把的转动来带动旋手的从而带动螺丝转动。它的握把越粗越省力。这就是明显的杠杆原理机械了。

3．挡圈钳

挡圈钳专用于装拆弹性挡圈。由于挡圈型式分为孔用和轴用两种，且安装部位不同，因此挡圈钳可分为直嘴式和弯嘴式两种，见图TP010104-06。

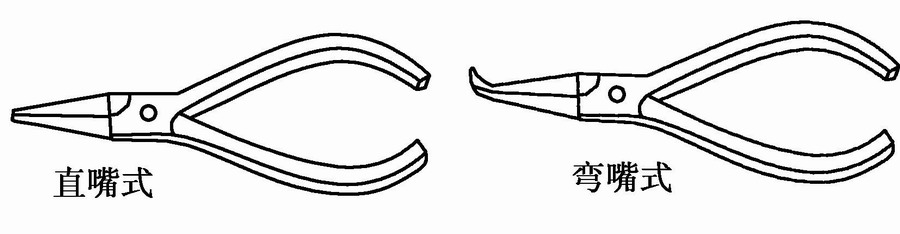

                                图TP010104-06 挡圈钳

4．钳子

按夹持部分形状不同，可分为尖嘴钳（6寸）（见图TP010104-07）、老虎钳（8寸）（见图TP010104-08）。一般都以钳子长度作为它的规格。

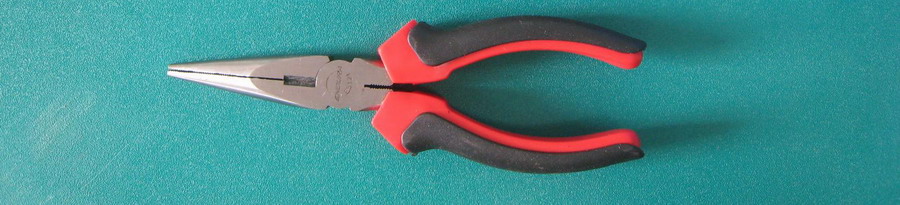

                  图TP010104-07 尖嘴钳



                                   图TP010104-08 老虎钳

5．锤子

按材料分，锤子有铜锤和铁锤两种（见图TP010104-09），一般都不允许直接敲打零件，如果确实需要，可以用铜锤轻轻敲打。锤子是主要的击打工具，由锤头和锤柄组成，锤子按照功能分为除锈锤、奶头锤、机械锤、羊角锤、检验锤、扁尾检验锤、除锈锤、八角锤、德式八角锤、起钉锤等。锤子的重量应与工件、材料和作用为相适应，太重和过轻都会不安全。

使用手锤时，要注意锤头与锤柄的连接必须牢固，稍有松动就应立即加楔紧固或重新更换锤柄，锤子的手柄长短必须适度，经验提供比较合适的长度是手握锤头，前臂的长度与手锤的长度相等；在需要较小的击打力时可采用手挥法，在需要较强的击打力时，宜采用臂挥法；采用臂挥法时应注意锤头的运动弧线，手锤柄部不应被油脂污染。

测绘中常用一把乳头钢锤用于一般击打，一把尼龙锤或铜锤用于直接击打零件。

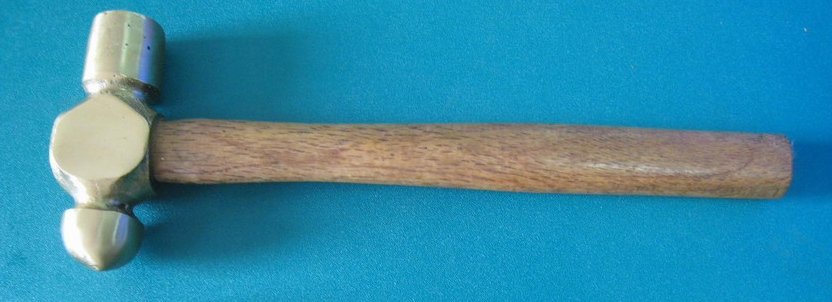

 铜锤、铁锤
