单片机AD转换程序设计（C51）
  • 1 实验任务
  • 2 实验讲义
  • 3 过程考核
  • 4 报告上传
  • 5 参考内容
  • 6 参考程序
  • 7 程序模块化
  • 8 实操演示
  • 9 课堂验收

项目7_1：（默认采用单片机实验板）

       通过旋转电位器改变模拟输入电压值。读取ADC转换结果以十进制形式显示（0000-4095）在右侧4个数码管上。

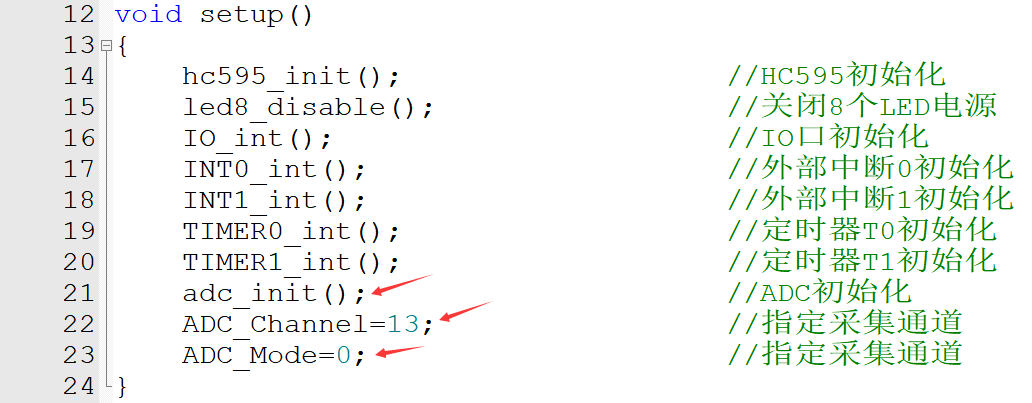

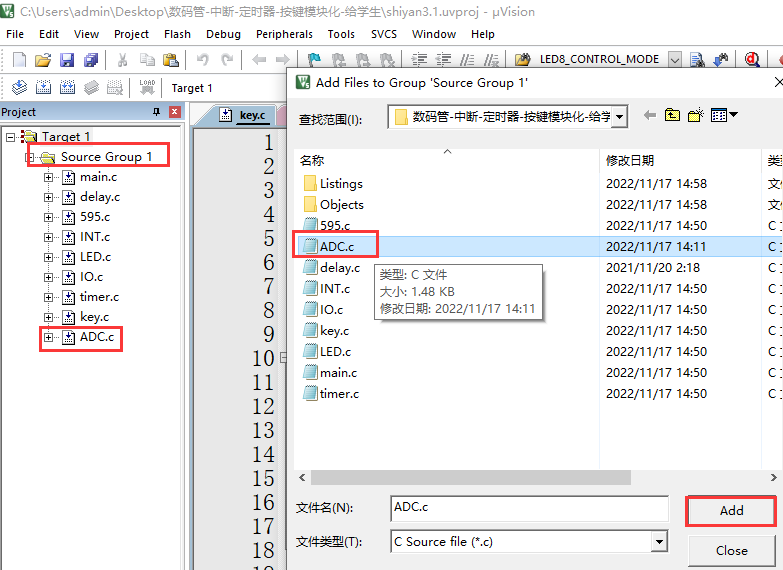

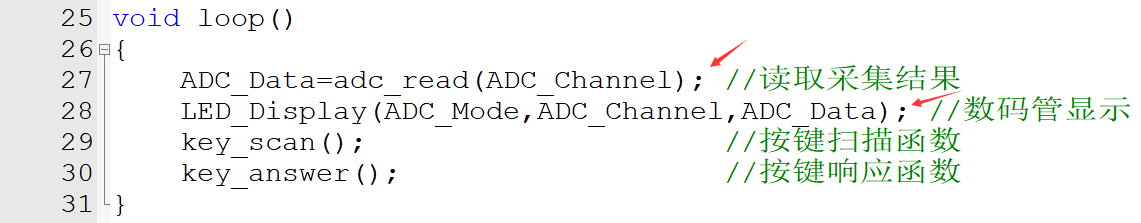

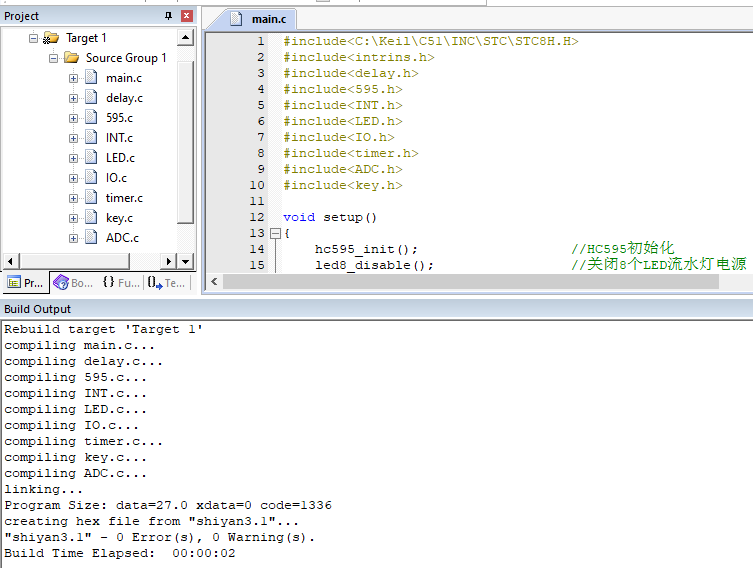

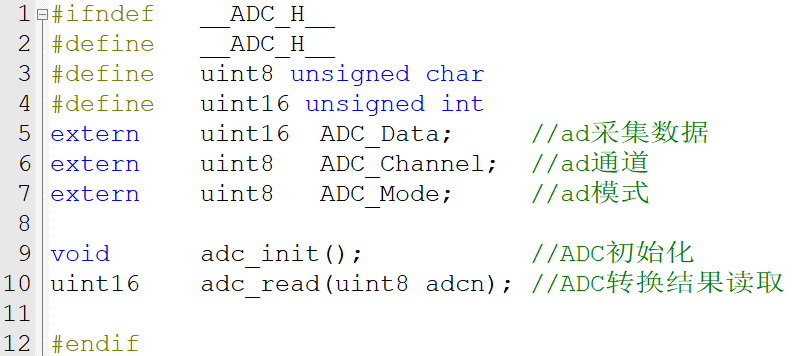

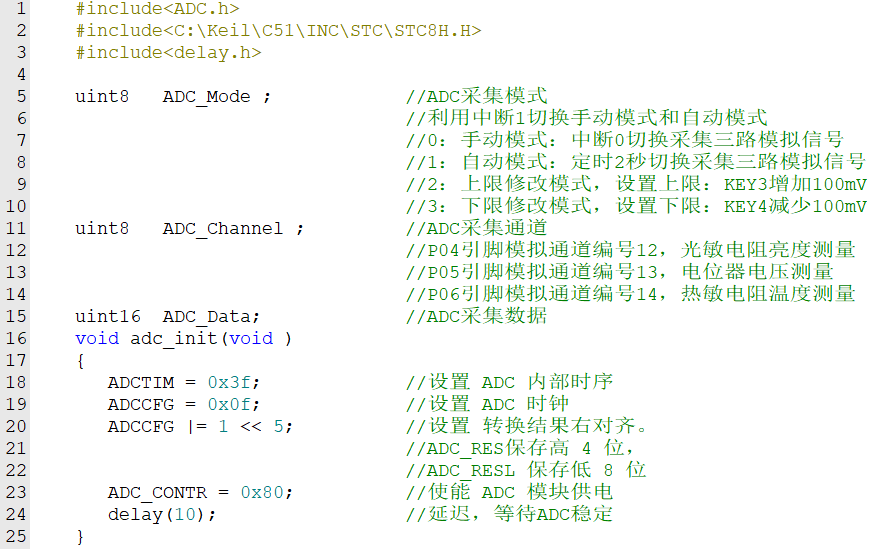

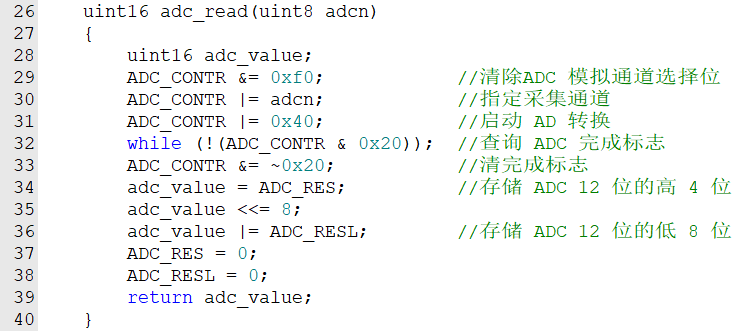

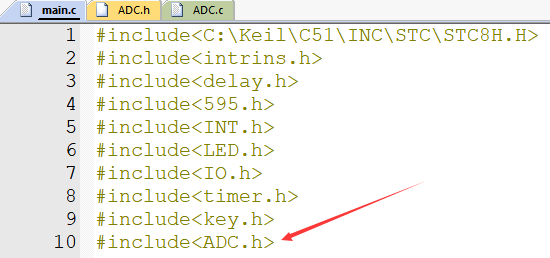

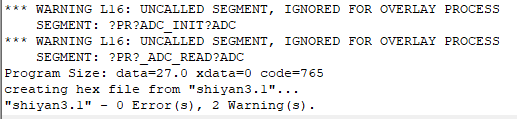

 （1）模块化设计：将ADC功能模块化设计。

（2）电压显示：实现数字电压表功能，设Vcc=5V，将AD结果（0000-4095）以电压值（0000-5000mv）的形式显示在右侧4个数码管上；

（3）手动模式：利用中断0切换轮流采集光敏电阻亮度测量、热敏电阻温度测量、电位器电压测量模拟信号；

（4）自动模式：利用中断1切换手动模式和自动模式。在自动模式下，利用定时器定时2秒，每隔2秒自动切换轮流采集光敏电阻亮度测量、热敏电阻温度测量、电位器电压测量模拟信号；

（5）超限报警：实现超限声光报警（发光二极管和蜂鸣器），利用按键或中断设置上下限。

       本实验用Proteus仿真的同学注意，Proteus里无STC8，只有STC15单片机。STC15单片机和STC8单片机的ADC内部结构有区别、引脚分布不一样，程序也有所不同，借鉴以下PPT中的程序。
