单片机软件使用实验（汇编）
  • 1 实验任务
  • 2 实验讲义
  • 3 实操视频
  • 4 课堂实录
  • 5 过程考核
  • 6 报告上传
  • 7 寄存器问题
  • 8 Proteus问题

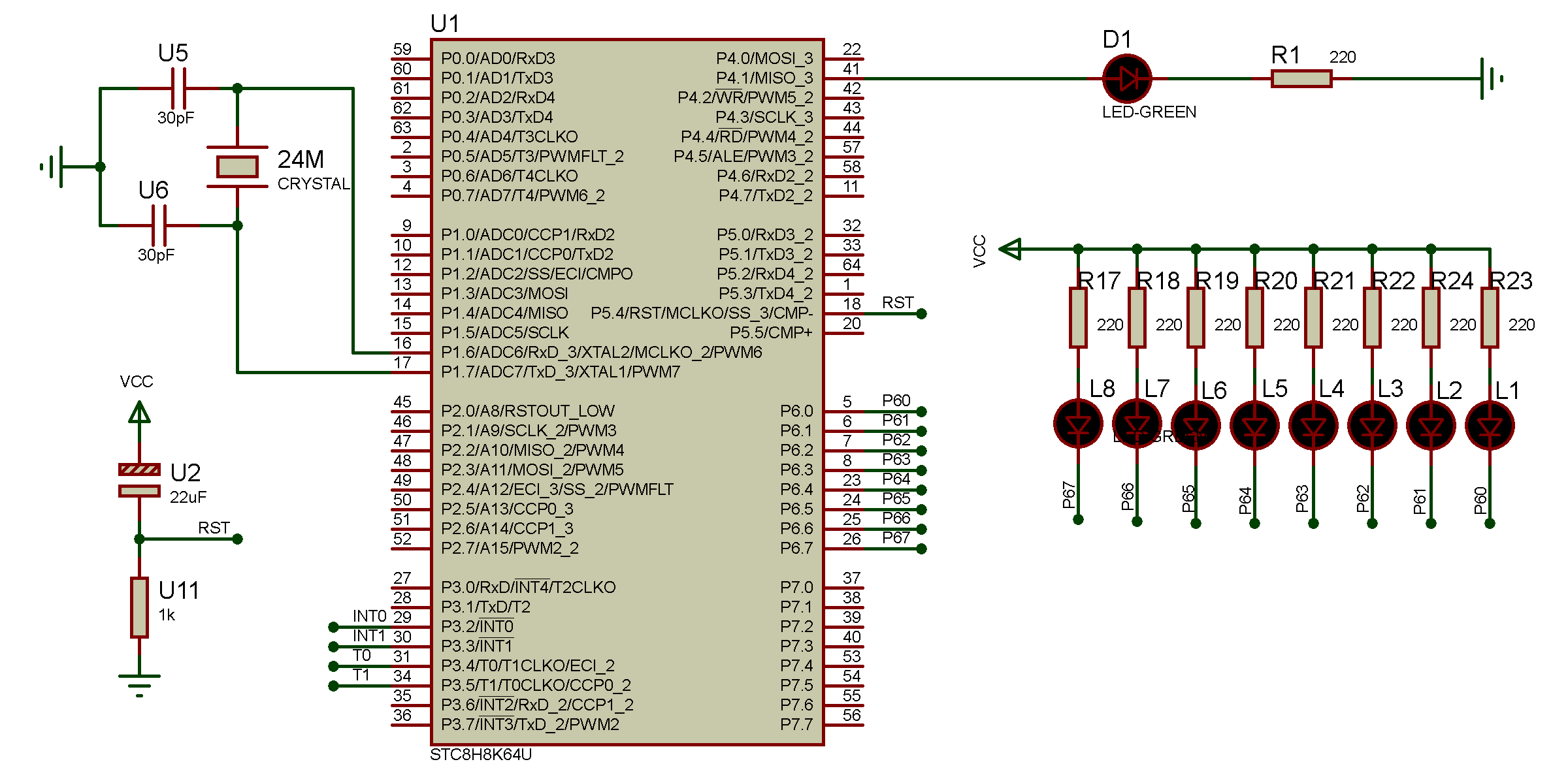

项目1_1：单片机原理图绘制（Proteus）

设计一个单片机实验系统，要求具有1路LED、8路LED、4路按键。利用Proteus软件完成单片机最小系统、LED、独立按键等模块的绘制。

备注：下载以下程序，验证仿真电路功能，功能正常，本项目即完成，截图仿真结果填入超星过程考核。

项目1_2：寄存器的读写操作（机械专业不做）

完成源程序输入、编译及仿真调试，并完成以下内容：在执行程序之前，先记录下单片机内部寄存器 R0，R1，R2，R3，R4 及 RAM 50H 单元的内容，以便在程序执行后将这些寄存器及 RAM 50H 单元的内容作一比较。分析程序中使用了哪几种寻址方式及功能。

备注：在Keil里编译、仿真、调试，观察结果，填入超星过程考核。

项目1_3：1个LED灯闪烁

利用单片机、1路LED，构成一个LED灯控制电路。编程实现，上电时,点亮LED，实现LED D1灯闪烁。

（1）在通电未执行程序时，P4.1端的初始电平是高电平还是低电平？

（2）修改延时时间，改变LED灯闪烁频率。

备注：在Keil里编译、仿真、调试，利用Proteus仿真现象。

项目1_4：8个LED流水灯

利用单片机、8路LED，构成一个LED灯控制电路。编程实现流水灯控制，每隔1秒点亮一个LED灯。

（1）修改延时时间，改变LED流水灯速度。

（2）修改程序，LED改变流水灯方向。

备注：在Keil里编译、仿真、调试，利用Proteus仿真现象。

备注：项目1_4和项目2_1二选一先仿真再下载进到单片机板，无需都完成。

备注：晚上上课时间较为紧张情况下，项目1_3可以跳过。
