机械工作原理的拟定

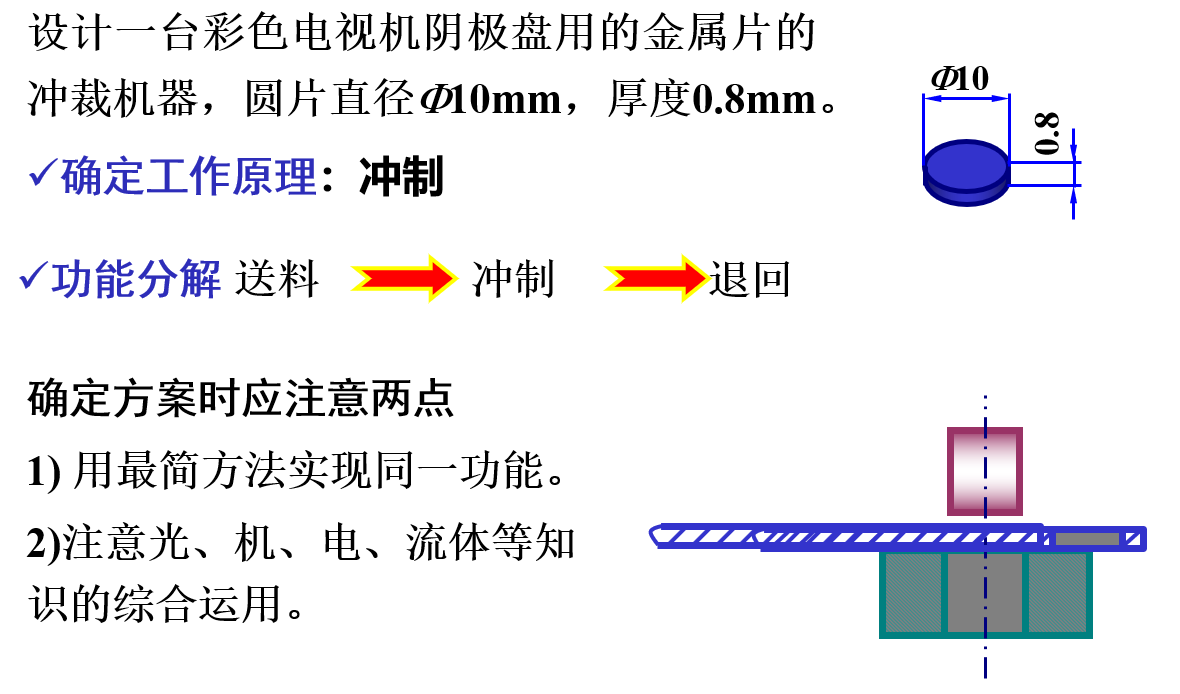

实现机械功能的工作原理，决定着机械产品的技术水平、工作质量、传动方案、结构形式和成本等。所以需利用各种“创造技法”，并借鉴同类产品的经验和最新科技成果，以便拟定出合理的工作原理。

实现同一功能要求，不同的工作原理和许多不同的运动方案。则其中必有好坏优劣之分。因此，在设计机械时，要其工作原理和运动方案进行综合评价，从中选出最佳设计方案。
