第三节 基本形体的视图

一、曲面体及其视图

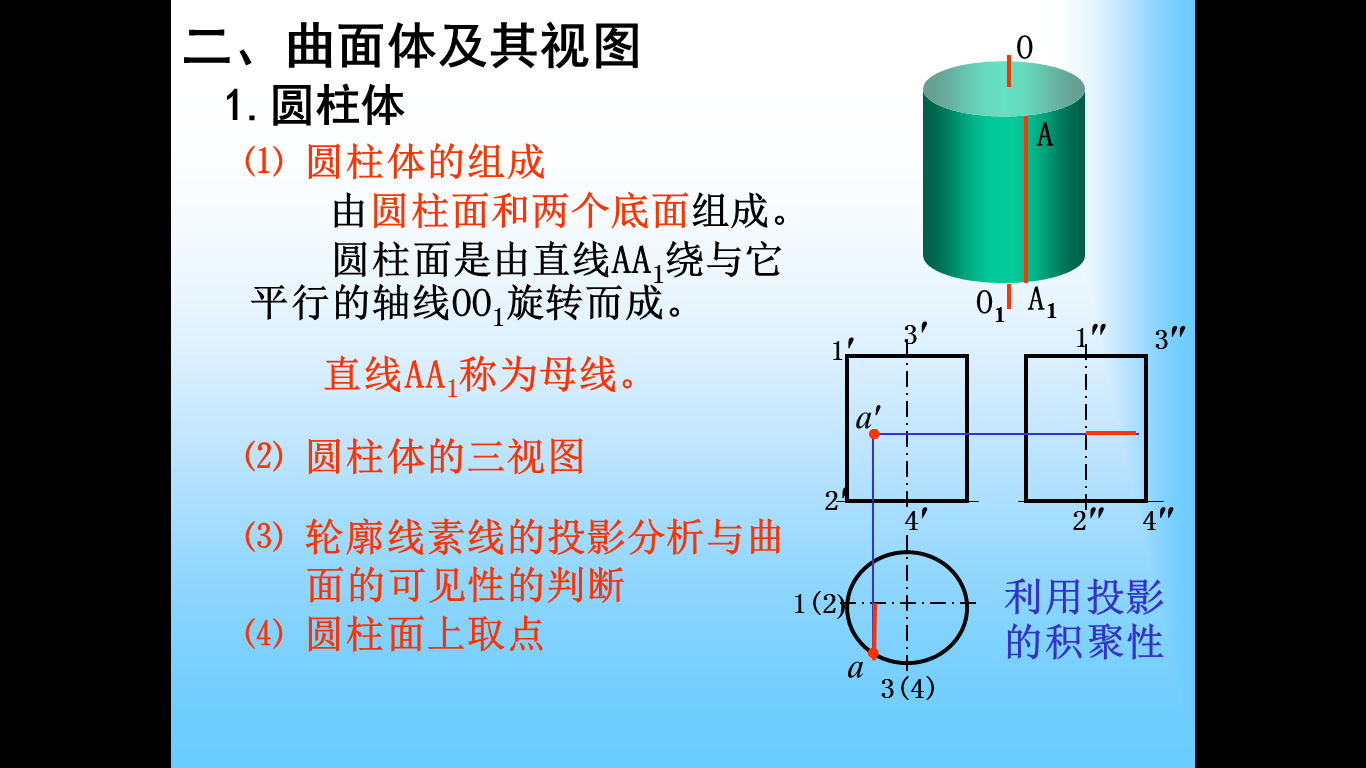

1．圆柱体/圆筒体

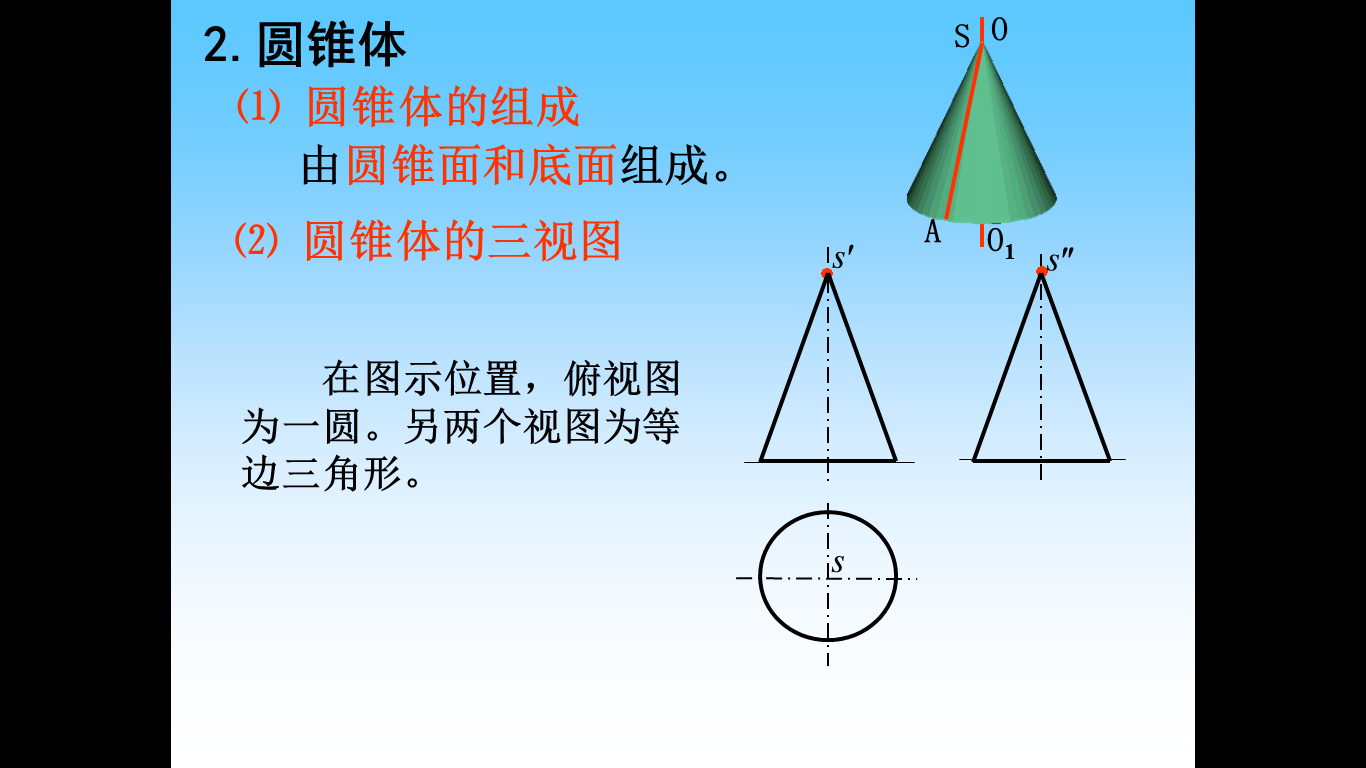

2．圆锥体

形成：由母线回转（呈一定夹角）一周而形成的

投影：主视图是一三角形，左视图是一圆形轮廓

（只用两个视图即可表达清楚）

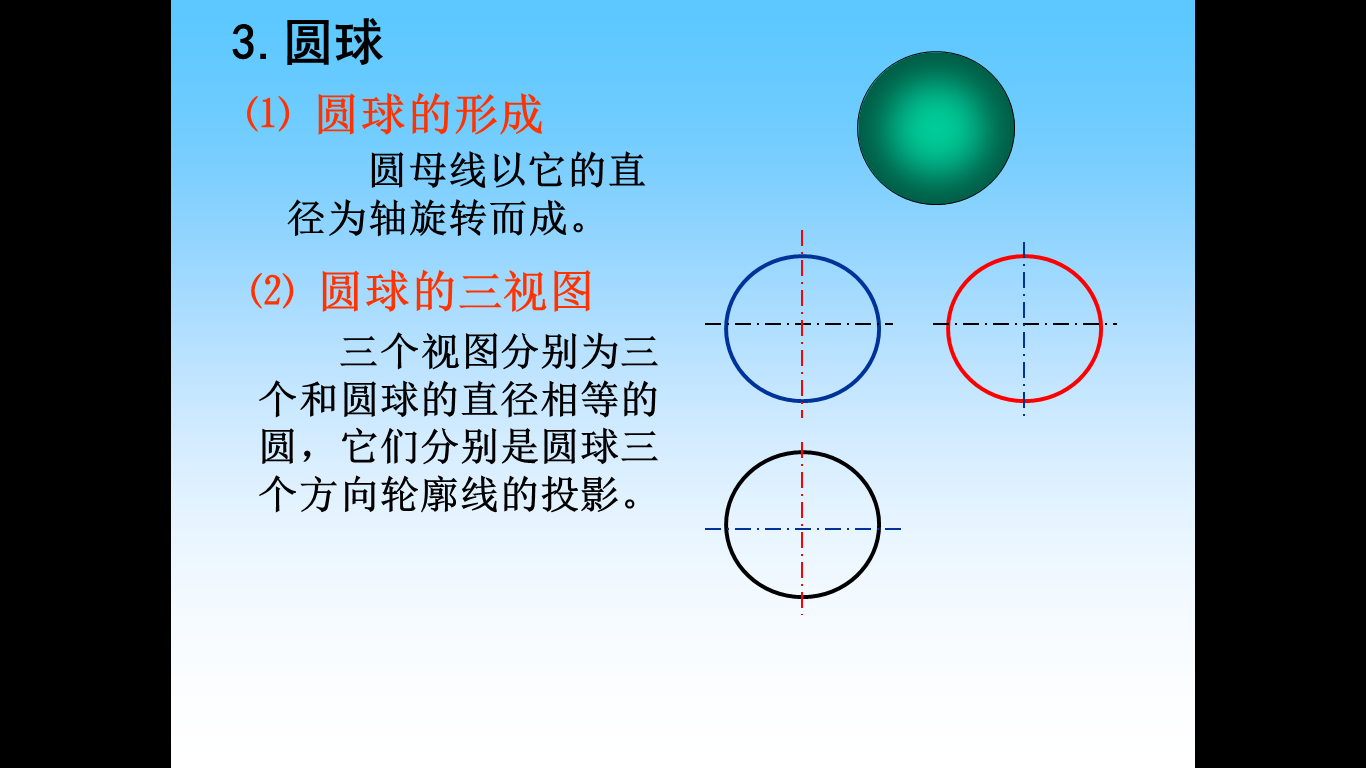

3．圆球体

形成：以半圆弧为母线，半圆弧的直径为回转轴线形成

投影：三个投影面上都是等直径的圆

4．圆环体

形成：以圆为母线，以母线圆所在的平面上同母线圆心相距R的轴线OO为轴，令母线圆以R为半径绕轴线OO回转一周，可得圆环体。

曲面体的视图特点

1．曲面体的视图都是从不同方向所得外形轮廓

2．曲面体的视图都应有轴线（点划线）

二、不完整的基本形体和截交线

实际装配机械设备的零件并不一定都保持完整形状

实质：平面和立体相交，截割立体形成

两个概念：

切平面：于立体相交的平面

截交线：切平面于立体表面相交时的交接线



平面与平面相交——截交线为直线

平面与曲面相交——截交线为直线、圆、椭圆或其他非圆曲线（讲解教材P31表2-2）
