基本概念

内容提要

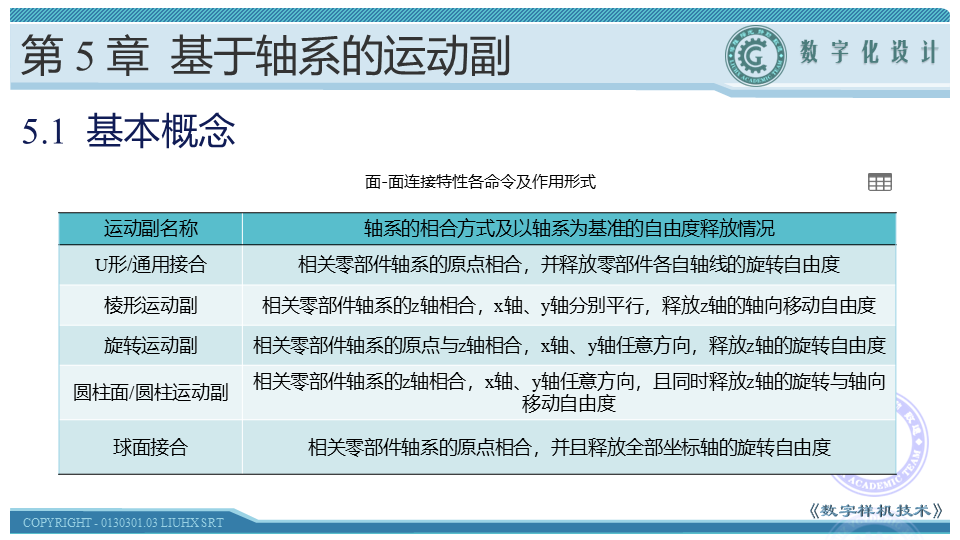

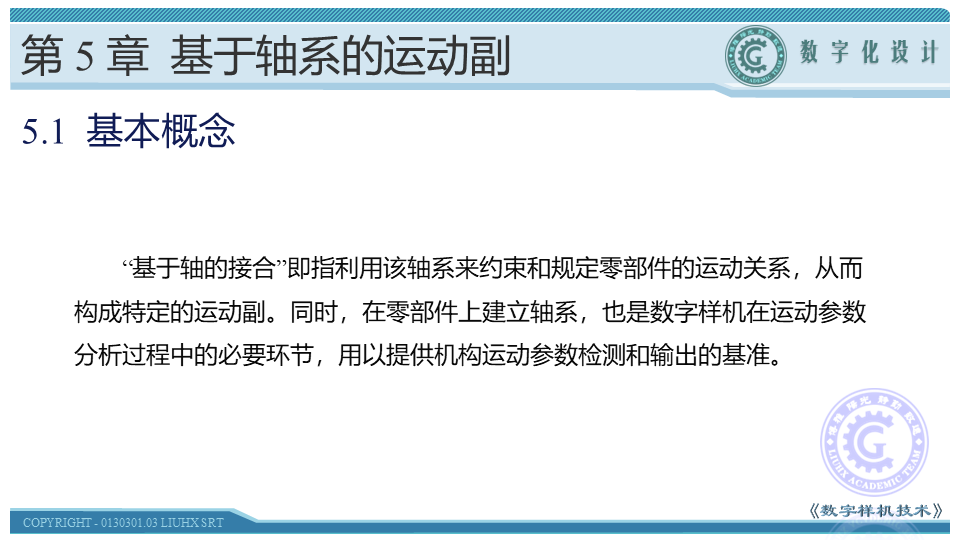

本节介绍基于轴系的运动副的基本概念、建立的轴系的相合方式及轴系为基准的自由度释放情况。“基于轴的接合”即指利用该轴系来约束和规定零部件的运动关系，从而构成特定的运动副。本节为本章的导读，学习时应理解基于轴系的运动副的概念与思想，然后进行运动的创建。


电子教案
