知识点1-轴的功用与类型

一、轴的功用

 ① 支承旋转零件，如齿轮、带轮、凸轮、链轮，等等。

 ② 传递运动和扭矩。

二、轴的类型

1.根据轴的承载情况分类

1）转轴

工作时既承受弯矩又传递扭矩的轴。

举例：减速器轴

2）心轴

  只承受弯矩，不传递扭矩的轴。

（1）固定心轴：不随轴上的转动零件一同转动。

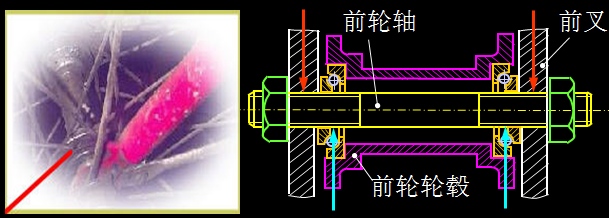

举例：自行车前轮轴

（2）转动心轴：随同轴上的转动零件一同转动。

举例：火车车轮轴

3）传动轴

    只传递扭矩，不承受或承受很小弯矩的轴。

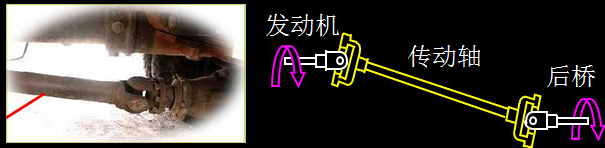

举例：汽车发动机与后桥差速器之间的轴

2.根据轴的结构形状分类

2.1直轴

（1）光轴

轴全长上直径相同

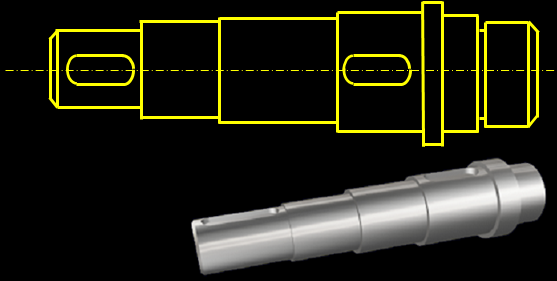

（2）阶梯轴

轴全长上各段直径不同

（3）实心轴

（4）空心轴

 轴横截面形状为圆环形

（5）凸轮轴

 轴上具有非圆形的截面段

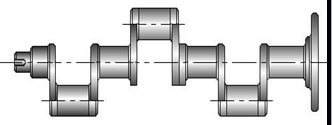

2.2曲轴

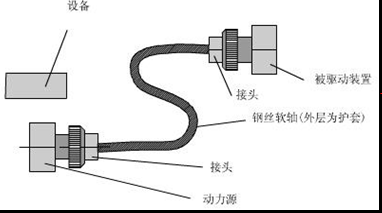

2.3挠性轴（软轴）
