知识点2-摩擦型带传动机构特点与使用维护

一、摩擦型带传动机构优点

（1）适用于两轴中心线较大的传动；

（2）带有良好的弹性，可缓和冲击吸收振动，运转平稳，噪声小；

（3）过载时带与带轮间出现打滑现象，可防止其它零件损坏；

（4）结构简单，制造容易，维护方便，成本低。

二、摩擦型带传动机构缺点

（1）传动的外廓尺寸较大；

（2）带有弹性滑动，不能保证准确的传动比

（3）带寿命短，需定期更换；

（4）传动效率较低；

（5）需施加初拉力，轴及轴承受力较大；

（6）带与带轮间的摩擦力会产生电火花，不宜用于易燃易爆场合；

（7）需要张紧装置。

三、 V带传动的使用与维护

（1）主、从动带轮轴线应平行

（2）安装时避免损坏带

（3）防止带老化

（4）同时更换新带

（5）保持带的张紧力

四、摩擦型带传动机构的张紧装置

1.中心距可调式张紧装置

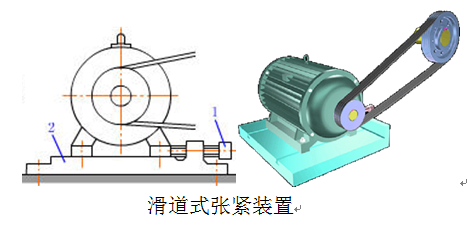

（1）滑道式张紧装置

原理：旋转调节螺钉，使电动机沿底座滑道移动，增大两带轮中心距，实现传动带张紧。

适用：两个带轮轴线平行或倾斜角度不大的带传动机构

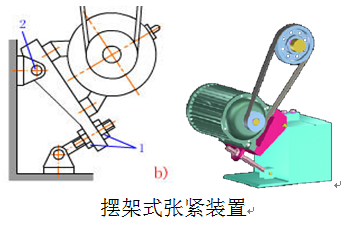

（2）摆架式张紧装置

原理：旋转调节螺钉，电动机可以绕支点顺时针或逆时针摆动，由此较小或增大两带轮中心距，实现传动带张紧。

适用：传动带机构垂直或接近垂直放置

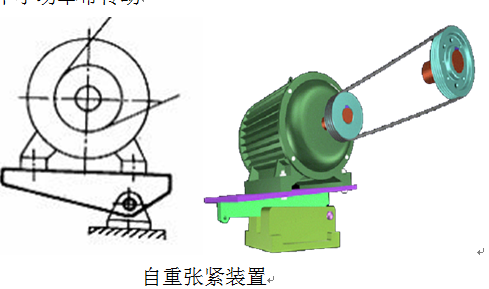

（3）自重张紧装置

原理：与主动带轮连为一体的电动机，其重心与销轴之间有偏心距，当传动带松弛，带轮预紧力减小，电动机和主动带轮一同在自身重力作用下，绕销轴逆时针转动，实现传动带张紧。

适用：中小功率带传动

2.中心距不可调张紧装置

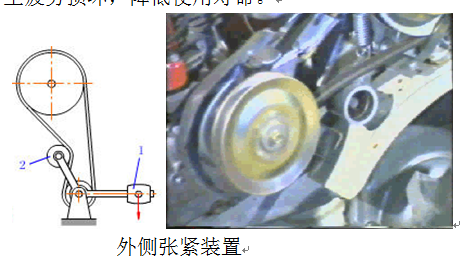

（1）外侧张紧装置

  原理：张紧轮装在松边外侧，通常靠近小带轮一侧。

  优点：在增加张紧力的同时，可以增大小带轮包角，提高机构的承载能力。

  缺点：带在一个运动循环中产生反向弯曲，交替受到弯曲拉应力和压应力作用，容易产生疲劳损坏，降低使用寿命。

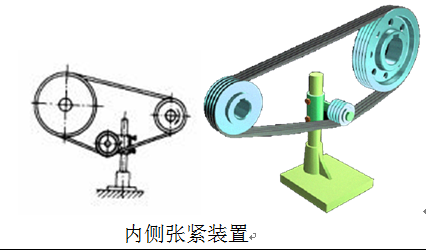

（2）内侧张紧装置

原理：张紧轮装在松边外侧，调节张紧轮上下位置，实现传动带张紧。

优点：传动带内侧与外侧的弯曲应力性质不变，内侧始终是弯曲压应力，外侧始终是弯曲拉应力，避免反向弯曲降低使用寿命。

缺点：减小带轮的包角，影响带机构承载能力。

   \
