知识点1-带传动机构组成与类型

一、带传动机构组成



（1）主动带轮-原动机驱动

（2）从动带轮-依靠带被拖动旋转

（3）环形带-紧套在主动轮和从动轮之间

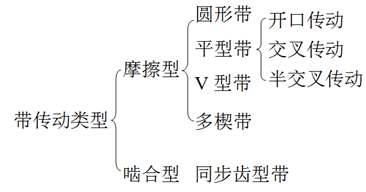

二、带传动类型

根据带传动工作原理分：摩擦型带传动、啮合型带传动

1.摩擦型带传动

 依靠传动带与主、从带轮接触面之间的摩擦力传递运动和动力。

根据带的截面形状分类：

（1）平带传动

 带的截面是矩形

带的材料为橡胶布或皮革，通过接头连接成环形。

【结构特点】

结构简单；传动不平稳；不适于高速传动；带可扭曲，能够实现若干种形式的传动。

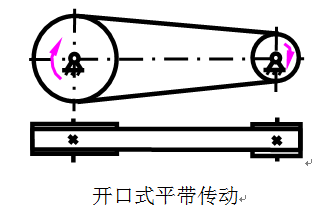

1）开口式平带传动

主动带轮轴线与从动带轮轴线平行，两轮转动方向相同。

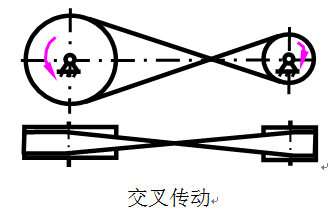

2）交叉传动

主动带轮轴线与从动带轮轴线平行，两轮转动方向相反。

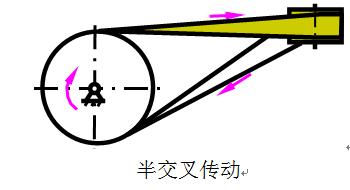

3)半交叉传动

 主动带轮轴线与从动带轮轴线空间交错(通常相互垂直)。

(2)圆带传动

带的截面形状是圆形

【结构特点】

结构简单；传递功率小；常用于低速、轻载场合。

(3)V带传动

 带的截面是梯形

【结构特点】

带的工作面是梯形的两个侧面；传递功率较大；结构紧凑； 带无接头，传动平稳，噪声小；不宜用在交叉传动和半交叉传动中。

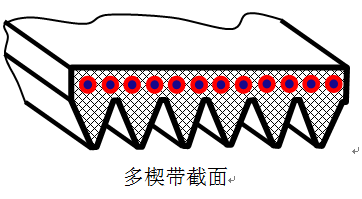

(4)多楔带传动

带的截面形状由矩形和若干个等距梯形组成

【结构特点】

带的工作面是各个梯形的两个侧面；弯曲应力比 V 形带小；摩擦力大；带无接头，传动平稳，噪声小； 结构紧凑。

应用：

用于传递动力较大，结构要求紧凑的场合。

2.同步带传动机构(啮合型)

  带内表面有齿，与轮面上的齿槽相嵌合。带的横截面形状是矩形。

   依靠带内表面的齿与带轮外表面齿啮合传递运动和动力.



特点：

（1）传动效率高（约0.98）；

（2）传动比准确；

（3）可获得较高的带速（可达40 m/s），传递较大的功率（可达200 kW）；

（4）无须很大的张紧力，作用在带轮轴上的力较小；

（5）结构紧凑；

（6）制造安装要求高（保证带与轮的齿相咬合）。

【小结】
