螺旋传动机构


                        知识点4-螺旋传动机构


          知识点4-螺旋传动机构

一、螺旋机构的组成


 主要包括:螺杆+螺母+机架

二、螺旋机构的类型

根据螺杆与螺母之间的摩擦性质不同分为:

1.滑动螺旋机构

螺杆与螺母之间为滑动摩擦

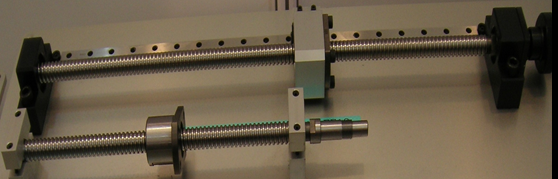

2.滚动螺旋机构


螺杆和螺母接触面之间的摩擦为滚动摩擦

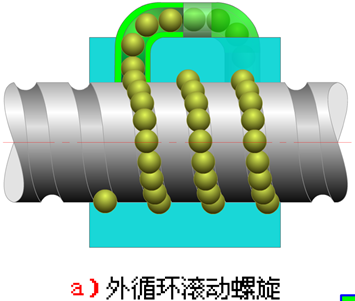

(1)外循环滚动螺旋

(2)内循环滚动螺旋

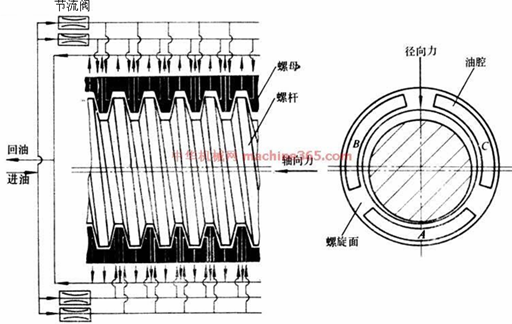

3.静压螺旋机构

螺杆和螺母接触面之间的摩擦为静压液体摩擦

性能特点:

①传动灵敏,无磨损及爬行现象;

②传动效率非常高,可以达到99%;

③使用寿命长;

④轴向刚度高,不会产生反向空程现象;

⑤运动传递具有可逆性;

⑥不具自锁功能;

⑦机构的加工、制造、使用及维护成本高。


三、螺旋机构功用

螺旋机构用于传递运动和动力,调整零件之间的相对位置或者转变运动形式。

1.传递运动和动力

利用螺旋机构传递动力,用较小的转动力矩转动螺杆(螺母),可以使螺母(螺杆)沿自身轴线方向移动,产生较大的轴向推力。

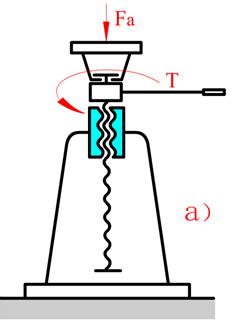

     千斤顶

    复式螺旋机构

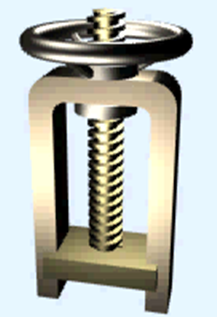

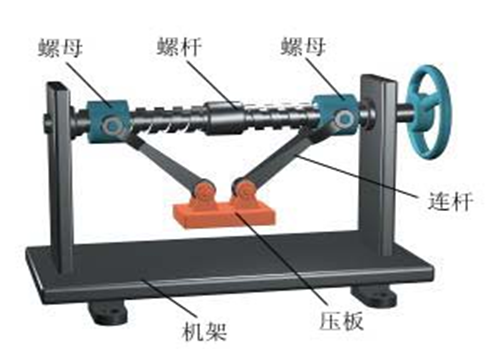

                压榨机

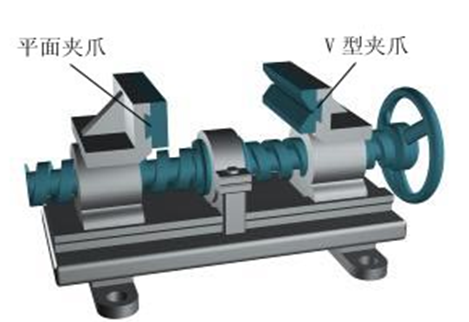

              定心夹紧机构


2.调整零件相对位置

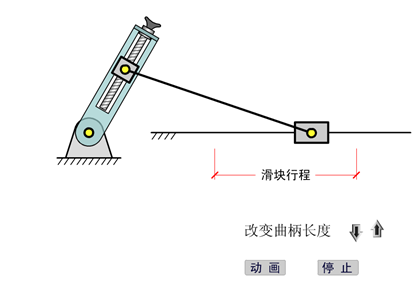

(1)利用螺旋机构调节滑块行程


              螺旋机构调节滑块行程

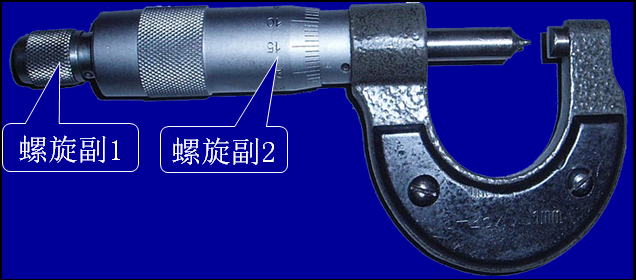

(2)差动螺旋机构

  螺杆两端的螺纹的旋向相同,但导程不同


3.转变运动形式

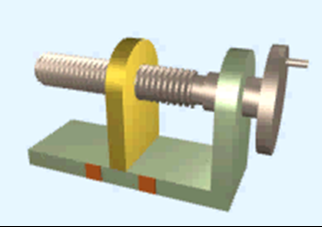

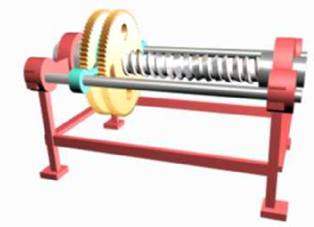

(1)将螺杆转动变成螺母的移动


(2)将螺母转动变成螺杆的移动



(3)螺母固定,螺杆转动的同时又移动



(4)螺杆固定,螺母转动的同时又移动

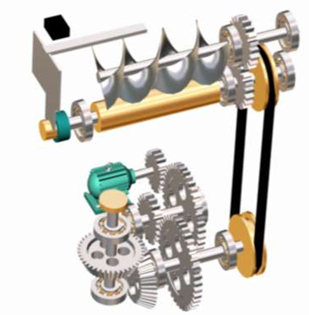

4.螺旋传动的其他形式和应用

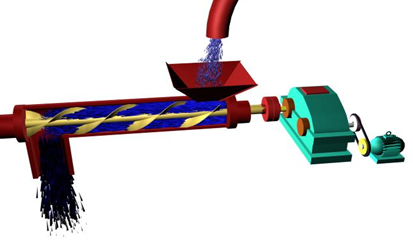

 直接利用螺杆上的螺旋线输送物料




四、螺旋机构的特点

 ①结构简单,制造方便;

 ②运动准确,工作平稳;

 ③能获得很大的减速比和力的增益;

 ④机械效率较低;

 ⑤合理选择导程角可以实现自锁;

 ⑥实现往复运动需改变主动件转向。
