螺纹连接


                 知识点2-螺纹连接

一、螺纹连接类型

1.螺栓连接

结构特征:一端是六角形的螺栓头,一端是有螺纹的柱杆


(1)粗制螺栓连接



  连接特点:螺杆与被连接的零件孔之间存在间隙,螺栓存在受拉状态,称为受拉螺栓连接。

  应用场合:用于精度要求不高的连接

(2)精制螺栓连接



连接特点:螺杆与被连接的零件孔之间采用基孔制过渡配合,位于被连接零件接触面处的螺杆截面受到剪切力作用,称为受剪螺栓连接。

  应用场合:用于精度要求高的连接

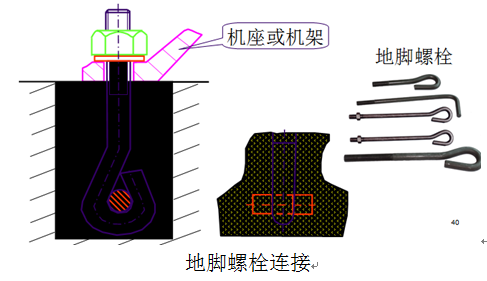

(3)地脚螺栓连接

  用于机座或机架与地基之间连接

【总结】

螺栓连接特点:被连接件上不必加工螺纹,装拆方便, 成本低。

螺栓连接应用场合:被连接件较薄,可加工成通孔,需经常拆卸易磨损场合。


2.双头螺柱连接





  结构特征:两端有螺纹的柱杆

  一端:拧入被连接件之一的螺纹孔中

  一端:用螺母连接

  应用场合:被连接件较厚,需采用盲孔的连接,经常拆卸的连接。

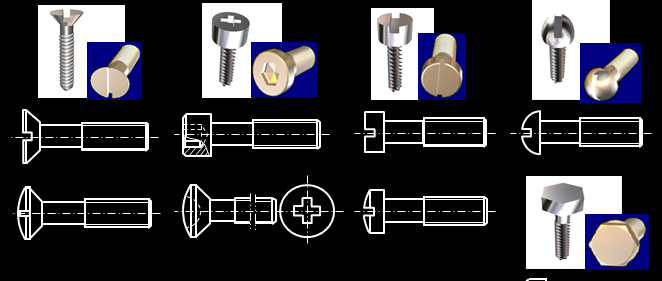

3.螺钉连接

(1)一般螺钉连接

结构特征:与螺栓类同

连接特点:不用螺母,直接拧入被联接件之一的螺纹孔中。

应用场合:被连接件较厚,需采用盲孔的连接,不需经常拆卸的连接。

                   一般螺钉连接

(2)紧定螺钉连接

结构特征:螺栓杆全长有螺纹

连接特点:螺钉拧入被联接件之一的螺纹孔中,末端顶紧另一个联接件。

应用场合:固定两个零件的相对位置,可以传递不大的力和力矩。


二、螺纹连接配件

1.螺母

国标:60余种

经常使用六角螺母

(1)正常厚度六角螺母

一般场合使用

(2)扁形六角螺母

受尺寸限制使用

(3)厚六角螺母

经常拆卸,容易磨损场合

2.垫圈

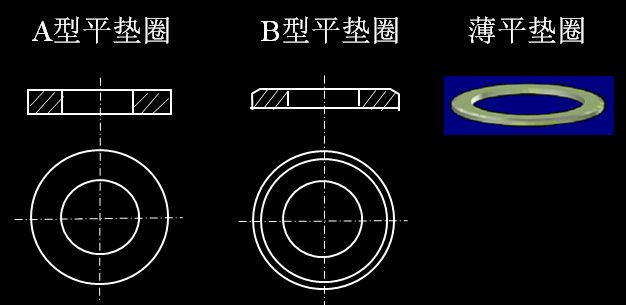

1)垫圈类型


2)垫圈作用

 (1)保护支承表面;

 (2)增加支撑面积以减小压强;

 (3)垫平、防松。
