知识点1-螺纹形成原理及类型

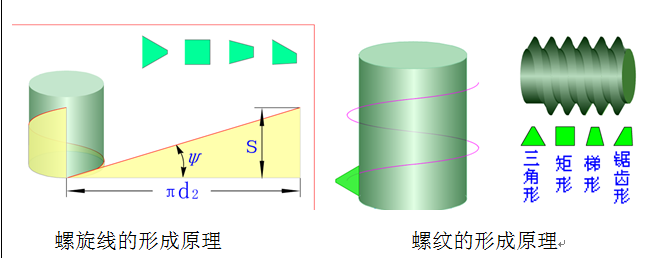

一、螺纹形成的原理

在具有螺旋线的圆柱体表面，将一个始终与圆柱体轴线保持在同一平面内的几何截面沿着螺旋线运动，形成不同牙型螺纹。

二、螺纹的类型

1.按形成螺纹的母体形状分类

圆柱螺纹、圆锥螺纹、其它母体形状螺纹



2.按形成螺纹的表面分类

  外螺纹：在圆柱体外表面上形成的螺蚊

  内螺纹：在圆柱体外表面上形成的螺蚊

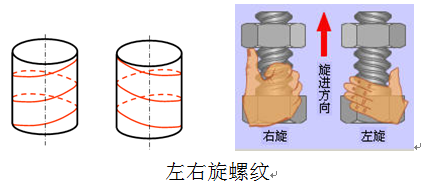

3.按螺纹的绕行方向分类

（1）右旋螺纹-轴线垂直放置的螺纹，螺旋线上升方向是右高左低

（2）左旋螺纹-轴线垂直放置的螺纹，螺旋线上升方向是左高右低



4.按螺旋线的数目分类

（1）单线螺纹-基于一条螺旋线形成, Ph=P

（2）双线螺纹-基于两条螺旋线形成, Ph=2P

（3）多线螺纹--基于多条螺旋线形成，螺旋线的起点是螺纹的母体底面圆周若干个等分点,Ph=ZP

导程-螺纹中径处任一点沿同一条螺旋线转动一周移动的轴向距离



5.按螺纹的几何截面形状分

（1）三角形螺纹

特点：摩擦系数大,自锁性能好,强度高,效率低

应用场合：连接

1）普通螺纹

①粗牙螺纹

特点：螺距比较大

应用场合：无特殊要求的零件连接

②细牙螺纹

特点：螺距较小，强度较高，自锁性能好，耐磨性差（容易滑丝）

应用场合：用于薄壁零件、有动载荷的连接。

2）管螺纹

特点：内、外螺纹间无径向间隙，连接紧密性好。

应用场合：水、煤气、润滑管路系统中的管子间连接。

3）英制螺纹

特点：螺纹的尺寸参数用英制表示

应用场合：用于修配英美等国制造的设备

（2）矩形螺纹

特点：摩擦系数小，传动效率高精加工困难牙根强度低，内、外螺纹同轴度差，磨损后轴向间隙不易补偿

应用：传递运动

【注意】矩形螺纹无国家标准，应用很少，由梯形螺纹取代

（3）梯形螺纹

特点：牙根强度高,定心性好,传动效率略低于矩形螺纹

应用：广泛

（4）锯齿形螺纹

特点：牙根强度高，传动效率低于梯形螺纹

应用：用于单向受力的传动
