8.2包装刀模结构图绘制

包装刀模结构图绘制是以包装电脑结构图为基础，进行刀模绘制的一项工作。包装刀模结构图关系到后续的包装印刷与裁切，是实物制作的基础。

在本次项目实训中，同学们要完成包装刀模结构图绘制。同学们可以从下列五种包装中选择2种类型，进绘制。五种包装类型：手提袋、套盖盒、摇盖盒、开窗盒、陈列盒。

课程中提供了实训视频、设计参考资料，希望大家认真学习，及时提交作业。

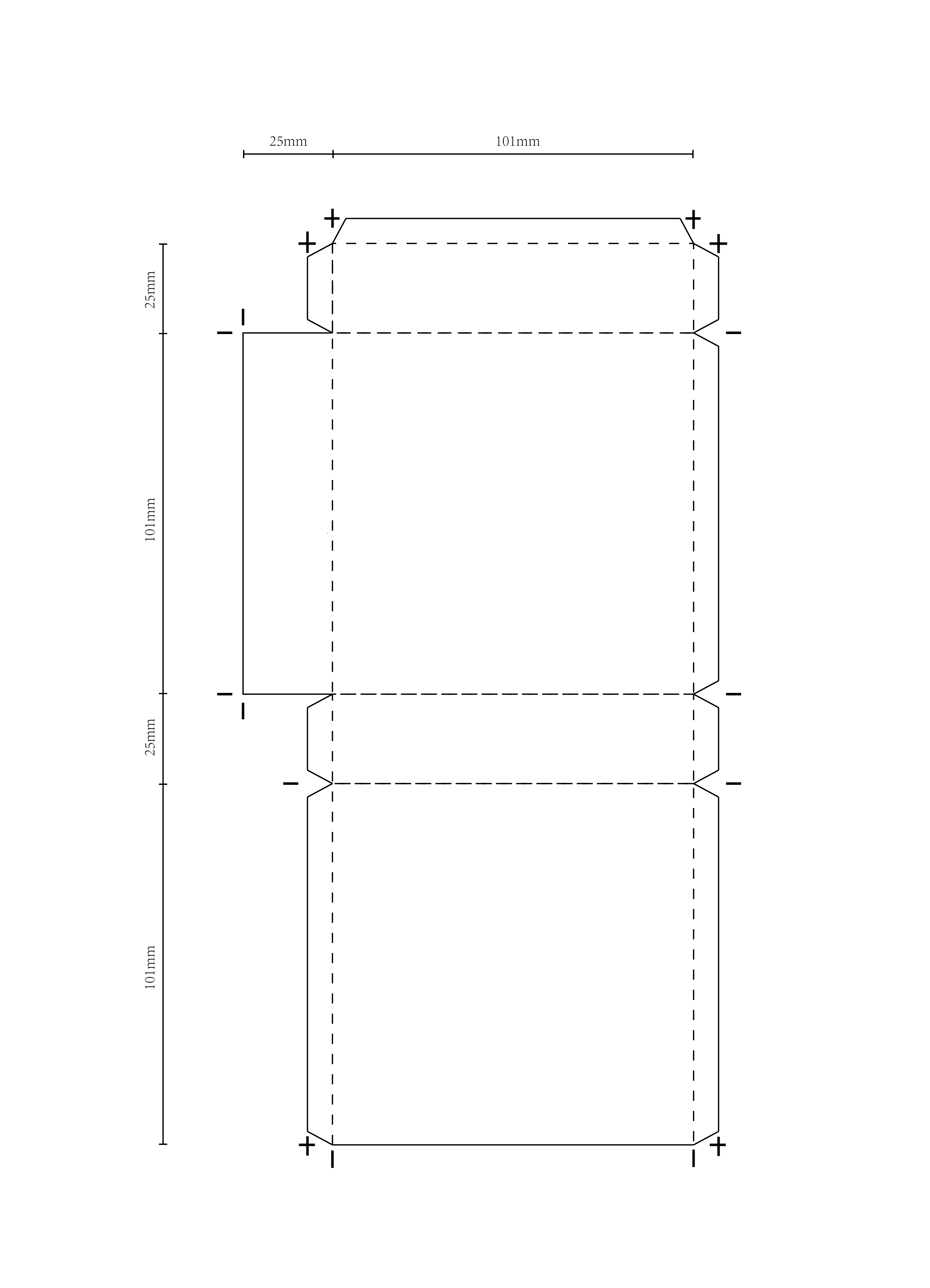

图例1：抽屉盒刀模尺寸图

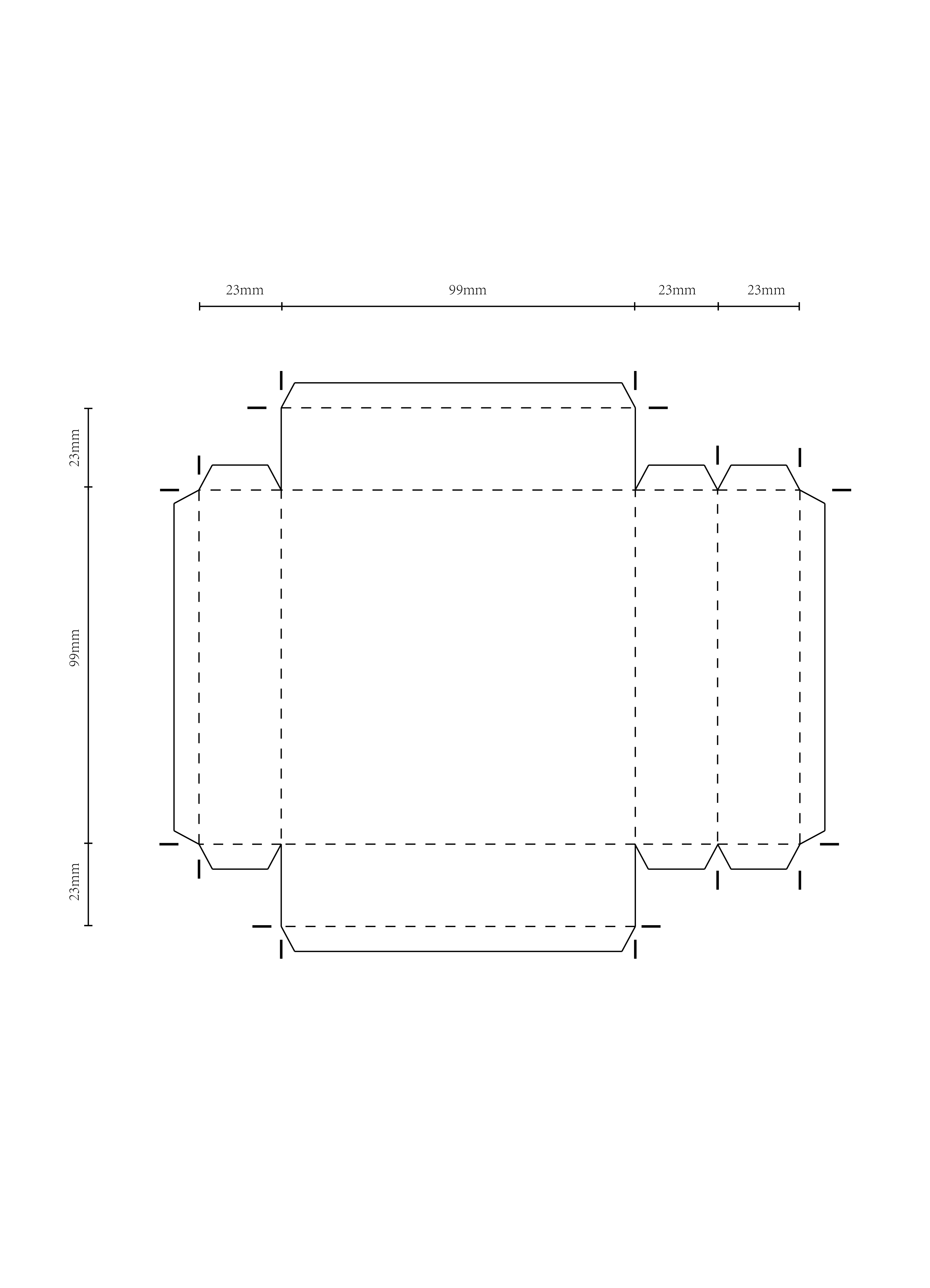

图例2：抽屉盒刀模尺寸图
