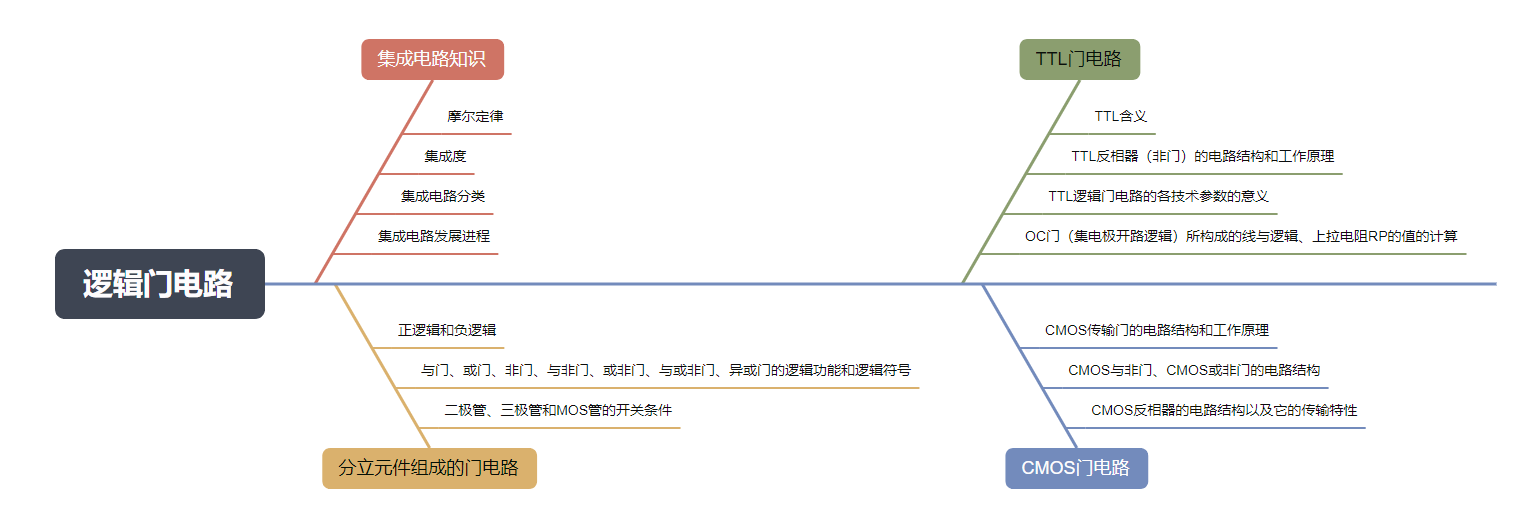

第三章  门电路

（一）学习要求

1、了解二极管的开关特性。

2、了解CMOS与非门和或非门的电路结构等。

3、了解关于NMOS逻辑门、正负逻辑问题，以及各种逻辑门电路之间的接口问题。

4、掌握CMOS反相器的工作原理及其技术参数。

5、掌握二极管构成的与门电路和或门电路。

6、掌握典型的TTL反相器电路及其技术参数。

7、掌握TTL与非门、TTL或非门电路和TTL三态与非门电路等。

（二）考核知识点

1、二极管、三极管和MOS管的开关条件。

2、与门、或门、非门、与非门、或非门、与或非门、异或门的逻辑功能和逻辑符号。

3、正逻辑和负逻辑的概念。

4、TTL反相器（非门）的电路结构和工作原理，了解TTL的其它逻辑门的电路结构。

5、TTL逻辑门电路的各技术参数的意义，会使用它们。

6、OC门（集电极开路逻辑）所构成的线与逻辑以及上拉电阻R_P的值的计算。

7、CMOS反相器的电路结构以及它的传输特性。

8、CMOS与非门、CMOS或非门的电路结构。

9、CMOS传输门的电路结构和工作原理。

（三）考核要求

1、能识记二极管与门电路、二极管或门电路、三极管非门电路的典型结构。

2、能识记TTL非门的电路结构，理解其工作原理能领会TTL逻辑门电路的技术参数，并领会这些参数的正确使用方法。

3、领会OC和OD门构成线与逻辑并且正确计算上拉电阻的R_P的数值。

4、能根据门电路输入端电阻值确定等效高低电平。
