任务5.3 远程I/O模组FR8210的使用
  • 1 任务描述
  • 2 学习目标
  • 3 相关知识
  • 4 教学微课
  • 5 源程序
  • 6 硬件接线
  • 7 PPT课件

任务描述

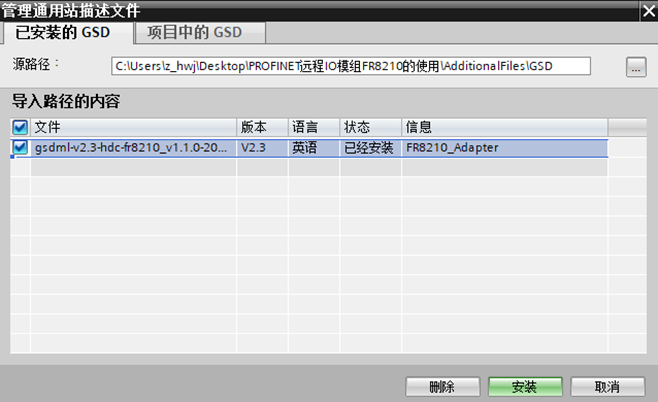

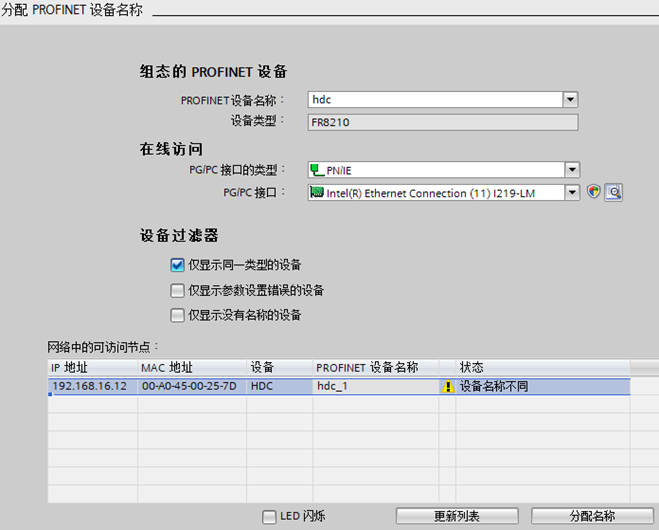

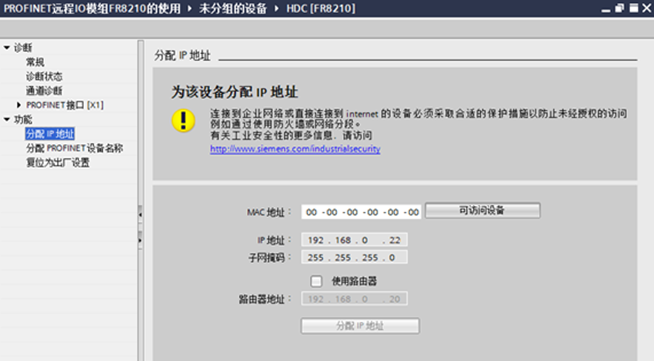

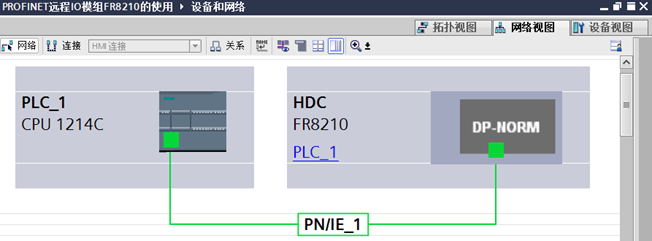

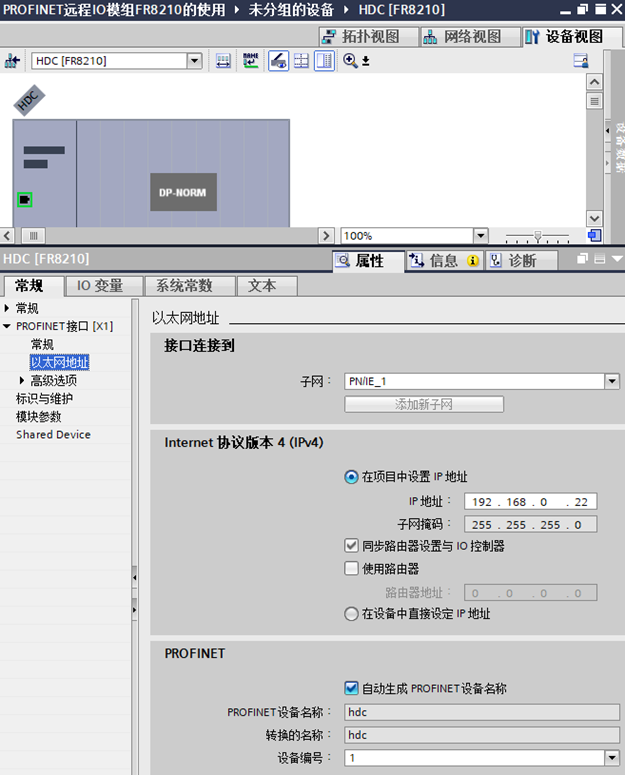

远程I/O模组FR8210能通过PROFINET与S7-1200/1500PLC进行快速安全的数据交换，在简化控制系统的同时增加了系统的稳定性，在许多控制系统中都得到了大量地使用。

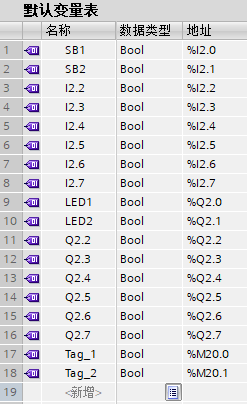

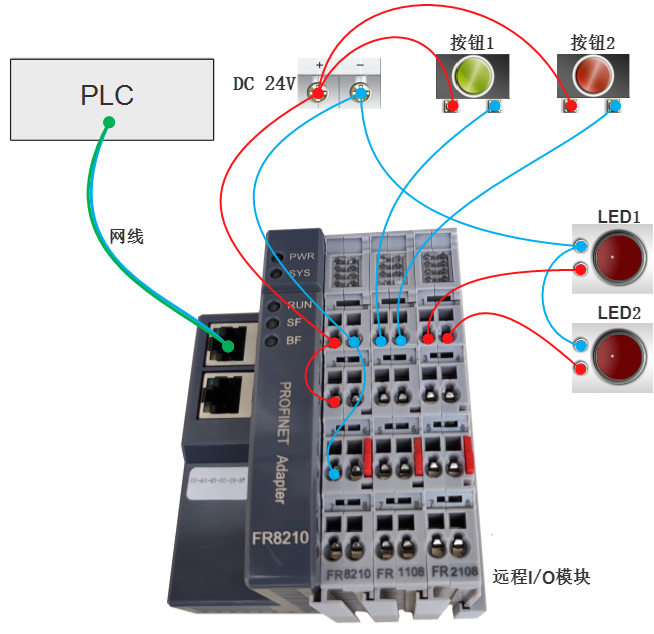

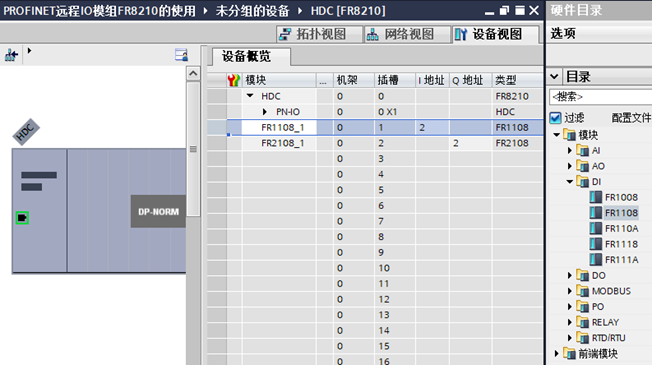

请使用FR8210远程I/O模组进行简单的按钮信号的采集和LED灯的控制。FR8210远程I/O模组上接有2个按钮SB1和SB2，2个指示灯LED1和LED2。

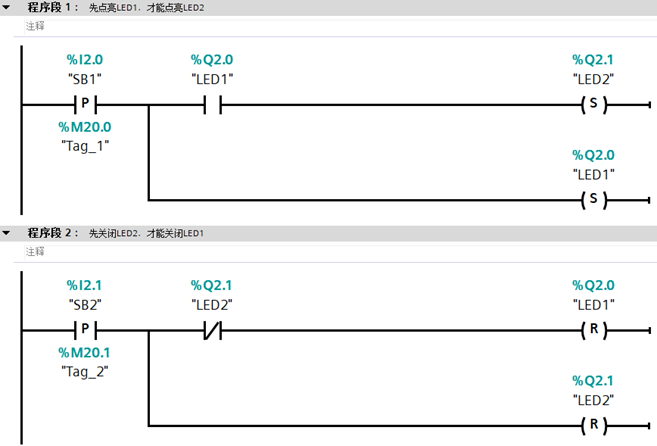

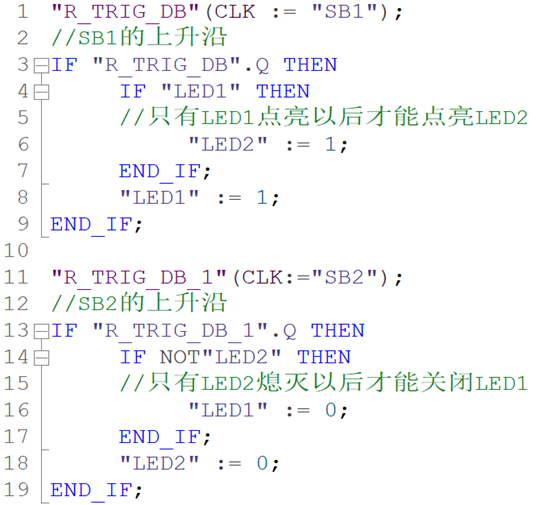

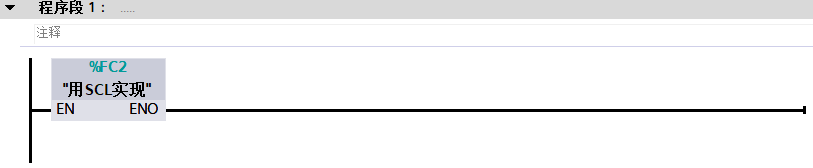

SB1为启动按钮，按下SB1，优先点亮LED1，只有LED1已经点亮了才点亮LED2。

SB2为停止按钮，按下SB2，优先关闭LED2，只有LED2已经熄灭了才关闭LED1。
