任务5.1 S7-1200/1500 之间的TCP通信
  • 1 任务描述
  • 2 学习目标
  • 3 相关知识
  • 4 教学微课
  • 5 PLC_1源程序
  • 6 PLC_2源程序
  • 7 PLC_3源程序
  • 8 硬件接线
  • 9 PPT课件

任务描述

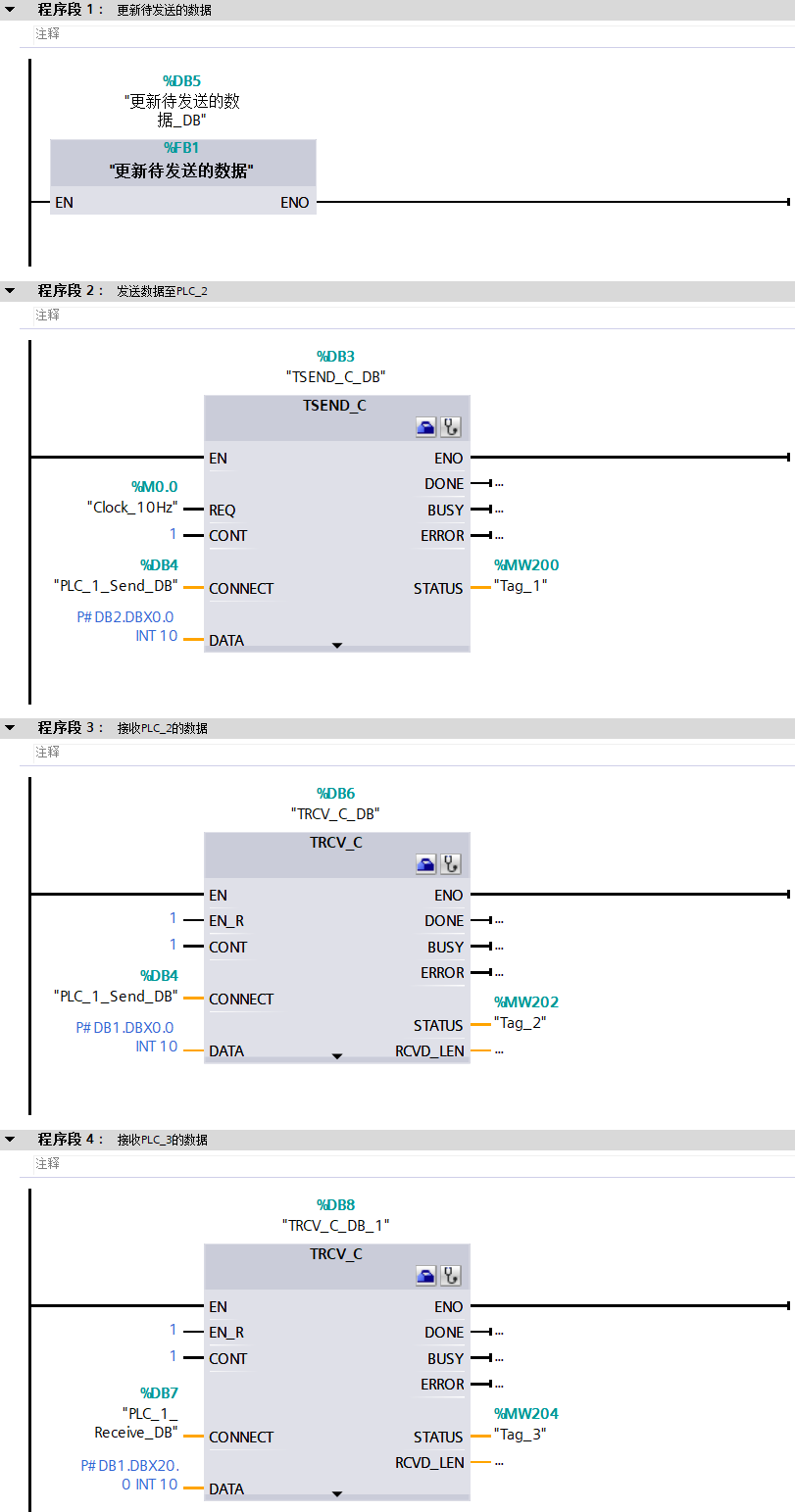

在S7-1200 PLC之间，或者在S7-1500 PLC之间，或者在S7-1200与S7-1500 PLC之间，可以使用TSEND_C/TRCV_C指令进行通信，实现双方数据块的相互发送和接收。

请在项目中依次添加3个PLC：PLC_1（S7-1500）、PLC_2（S7-1500）、PLC_3（S7-1200）。在3个PLC之间实现如下的数据收发功能：

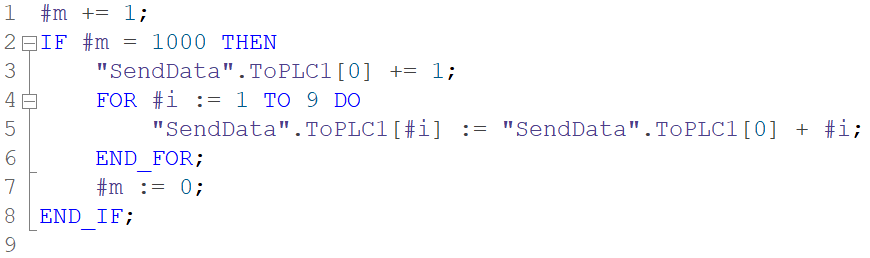

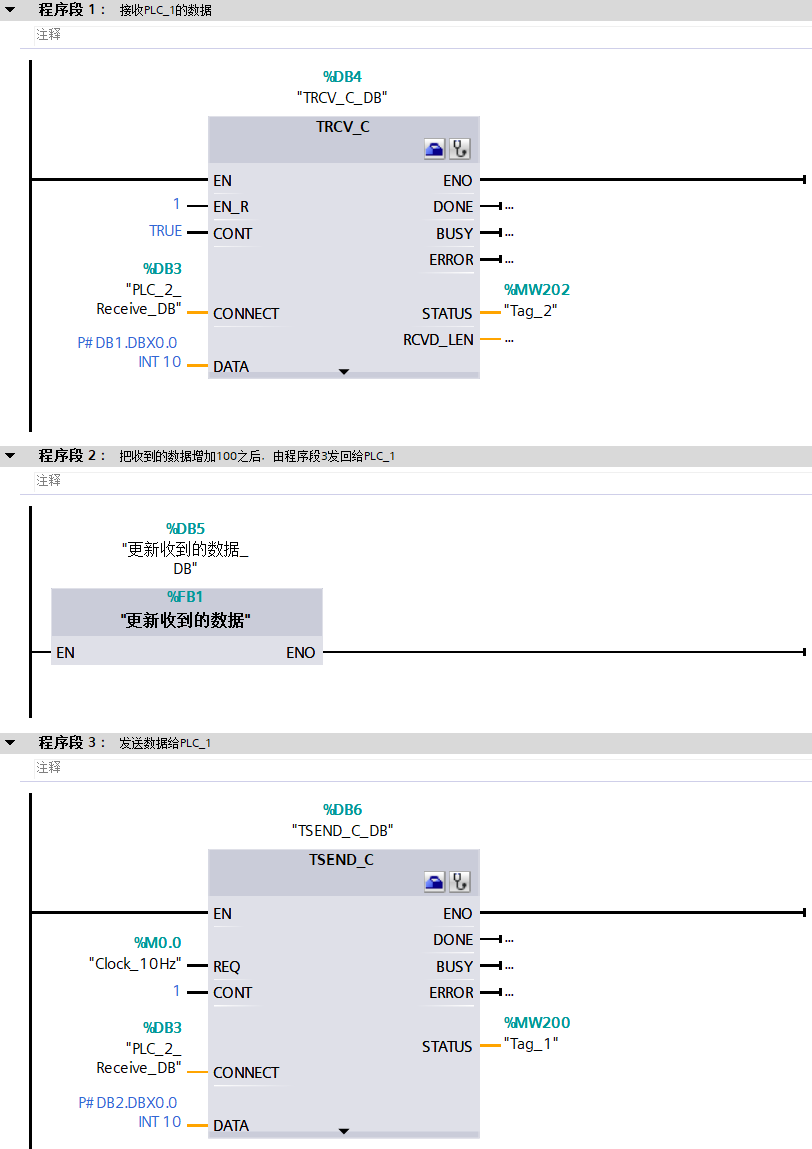

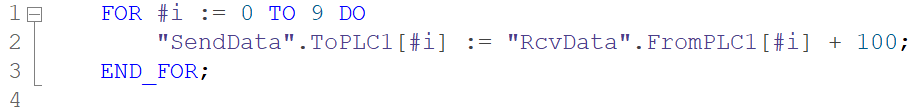

①在PLC_1和PLC_2之间，能相互发送和接收数据。PLC_1发送到PLC_2的各个数据能自动更新。PLC_2将接收到的PLC_1的各个数据加100之后，再发回给PLC_1。

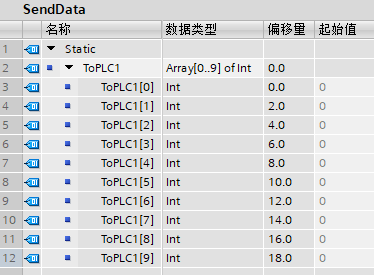

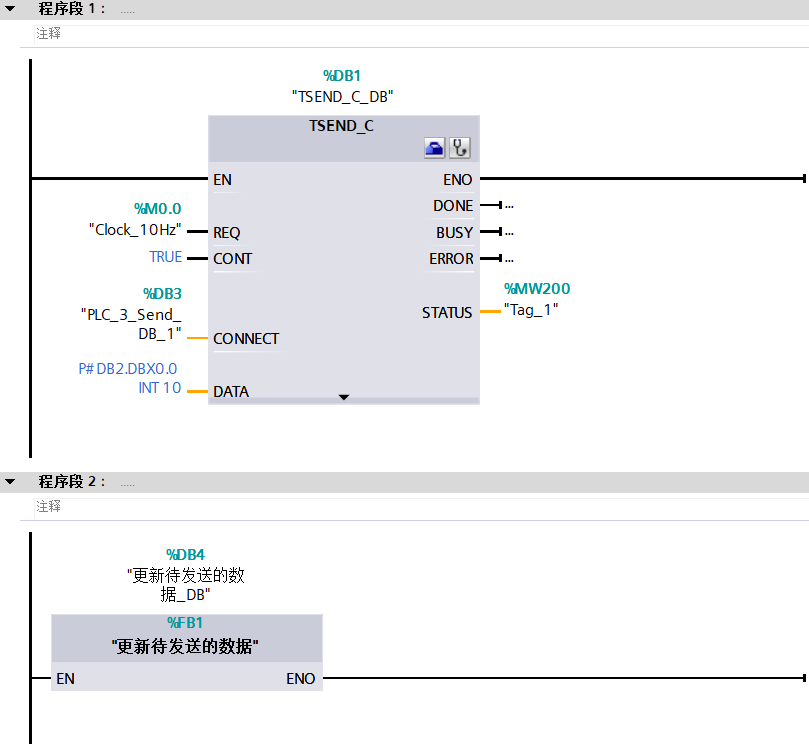

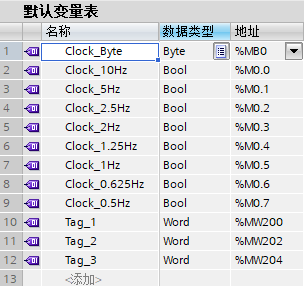

②在PLC_1和PLC_3之间，只要求单向将数据从PLC_3发送到PLC_1，所发送的数据也要求自动更新。

③在PLC_2和PLC_3之间，不进行数据收发。

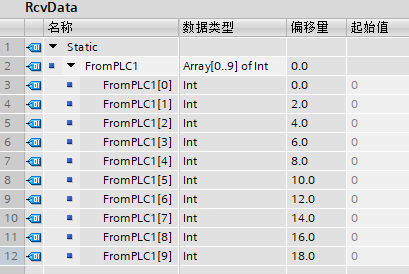

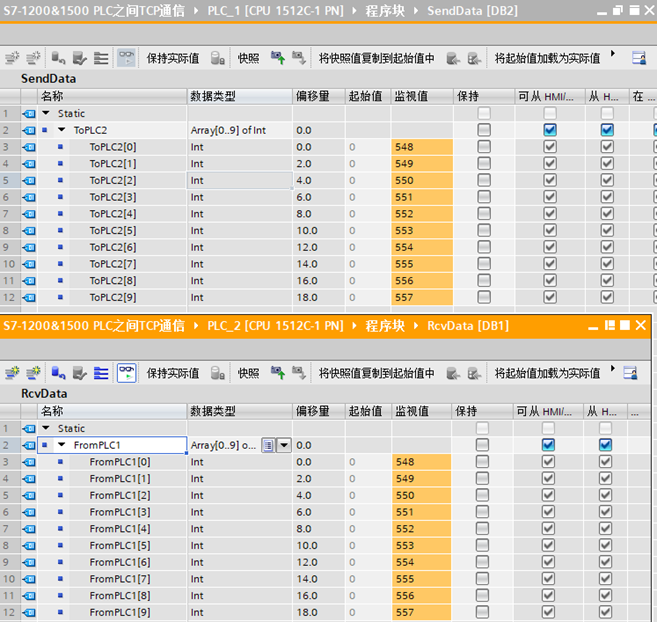

在线监测PLC_1的SendData[DB2]和PLC_2的RcvData[DB1]

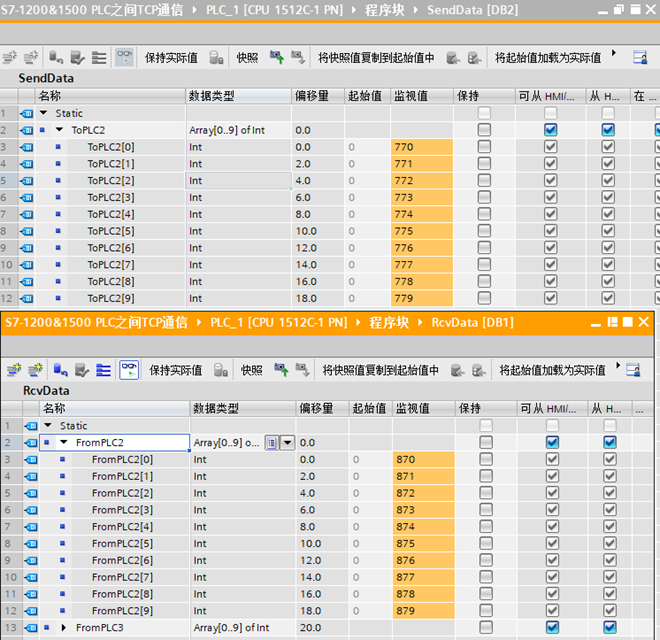

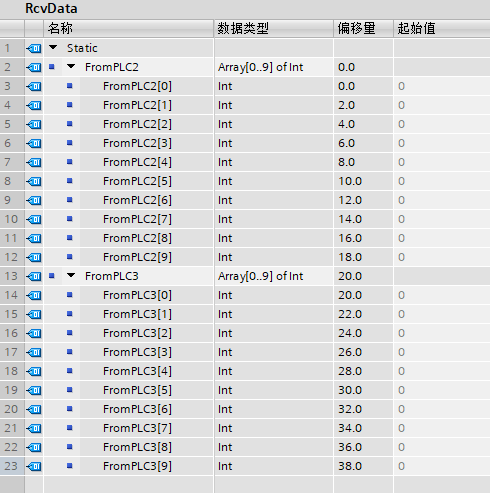

在线监测PLC_1的SendData[DB2]、RcvData[DB1]
