任务描述

在《电工技术》课程中，我们学会了使用继电器-接触器对额定电压为交流380V三相异步电动机进行正反转控制。现在我们使用S-1200/1500 PLC控制来替换原来的继电器-接触器控制电路部分，同样控制三相异步电动机的正反转，要求该电气系统具有短路保护、过载保护等功能。具体的控制要求如下：

①按下正转启动按钮SB2，三相异步电动机启动正转；

②按下停止按钮SB1，三相异步电动机停止转动；

③按下反转启动按钮SB3，三相异步电动机启动反转；

④正转过程中不允许直接切换成反转，反转过程中也不允许直接切换成正转。

请你和组员一起设计并安装该电气控制系统，编写PLC控制程序，下载并完成调试。

配套国家十四五规划教材：

ISBN：9787121445897

知识目标

①了解PLC驱动各种电压等级负载的方法；

②熟悉PLC编程中信号自锁和互锁的方法；

③掌握三相异步电动机正转和反转互锁的方法。

能力目标

①能设计出一个三相异步电动机正反转控制系统的电气系统图；

②能编写三相异步电动机正反转控制程序；

③能排除三相异步电动机正反转控制系统调试过程中出现的故障。

素质目标

①培养电工安全意识；

②培养团队协作能力和沟通能力。

相关知识2.2.1 三相异步电动机正反转控制系统电路分析

相关知识2.2.2 信号自锁互锁的应用-三人抢答系统

三人抢答系统演示和程序分析

2.2.1 （例1）三人抢答系统演示和程序分析

2.2.2 三相异步电动机正反转控制电路分析

2.2.3 三相异步电动机正反转控制-LAD

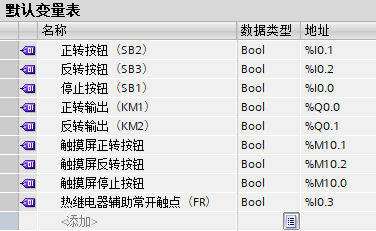

PLC变量表

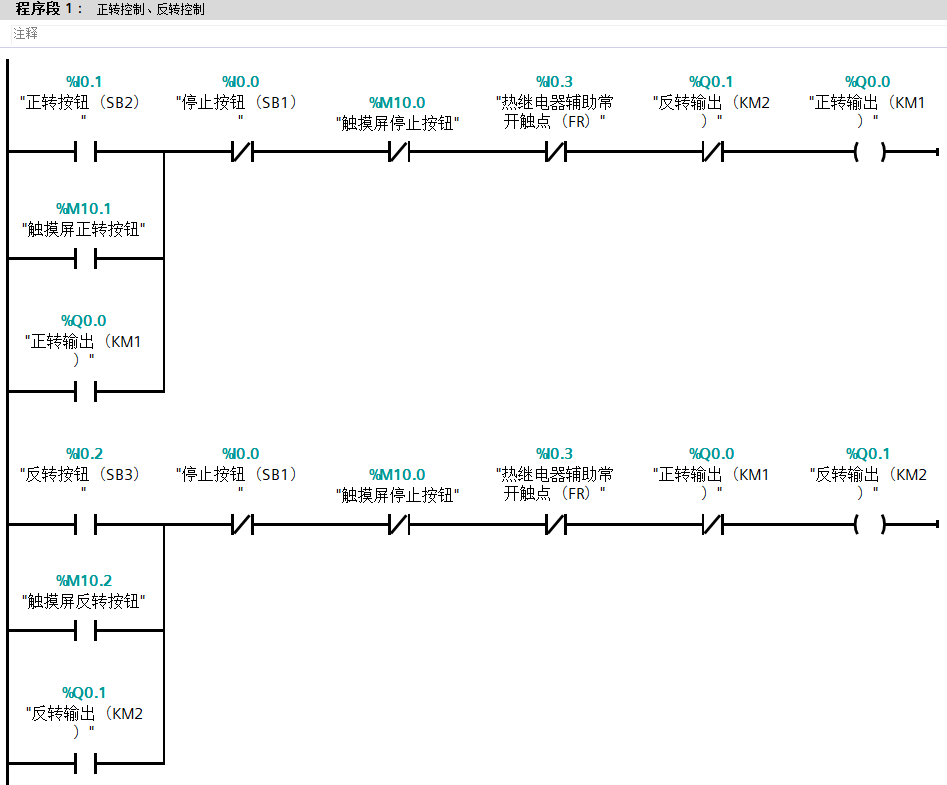

子程序：用LAD实现 [FC1]

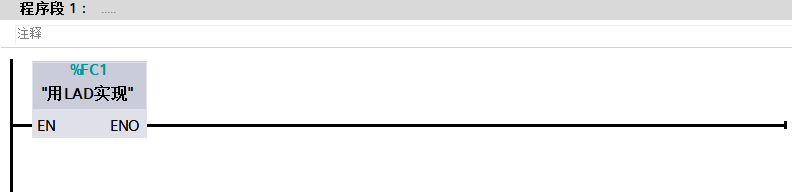

主程序：Main[OB1]

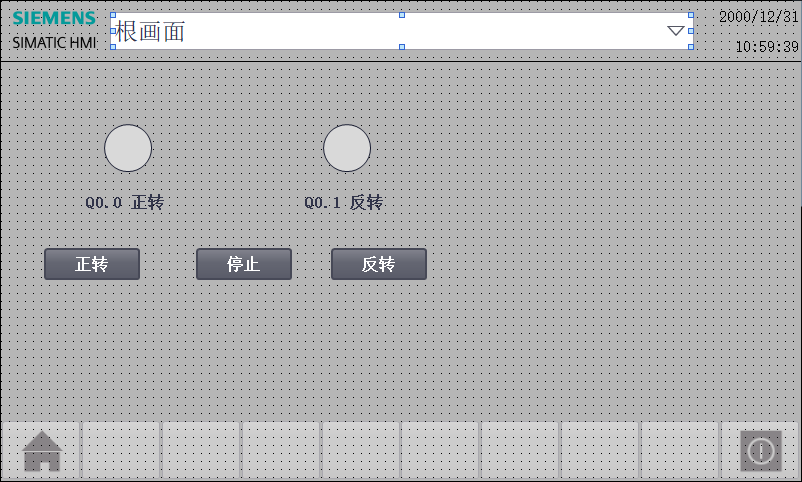

HMI界面

源程序下载

硬件接线

1. 三相异步电动机正反转PLC控制系统的I/O分配表

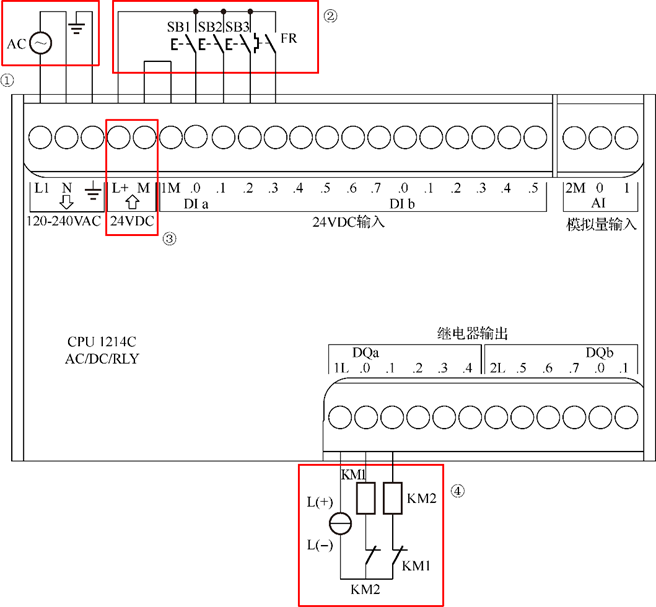

2. 三相异步电动机正反转PLC控制系统电路
