任务描述

使用S7-1200 PLC来实现电机的启停控制。

具体要求：PLC的输入为启动按钮、停止按钮；PLC的输出控制对象为小型直流电机；系统包含一个触摸屏，在触摸屏界面上也需要设计启动按钮、停止按钮，同时需要显示电机的运行状态；完成程序设计进行系统调试时，按下启动按钮（实物按钮和触摸屏上的按钮均可），电机能启动；按下停止按钮（实物按钮和触摸屏上的按钮均可），电机能停止。

本次任务可以使用纯仿真来完成。请你和组员一起阅读课本并查阅相关资料，熟知TIAPortal的编程方法和仿真调试方法。完成资料查阅和小组方案讨论后，分工完成PLC程序设计及HMI人机界面设计并进行程序调试，实现任务到控制目标。

仿真实验演示

知识目标

①了解PLC控制电机的应用场景；

②进一步掌握位逻辑指令的使用方法；

③掌握在TIA Portal中进行触摸屏HMI人机界面设计的基本方法；

④掌握在TIA Portal中进行PLC程序仿真调试的方法；

⑤熟悉PLC外部输入输出硬件接线的电路原理。

能力目标

①能灵活使用PLC的位逻辑指令；

②能对触摸屏进行基本的HMI人机界面设计；

③能使用TIA Portal进行PLC程序的仿真调试；

④能正确地完成PLC的基本外部输入输出硬件安装和接线。

素质目标

①培养按照国家标准或行业标准从事专业技术活动的职业习惯；

②培养学生的团结协作精神和效率意识。

相关知识2.1.1 三相异步电动机继电器-接触器启停控制系统电路分析

相关知识2.1.2 SCL语言的赋值运算和逻辑运算的应用

2.1.1 电机启停控制（仅用实物按钮）-LAD

2.1.2 电机启停控制（用触摸屏按钮）

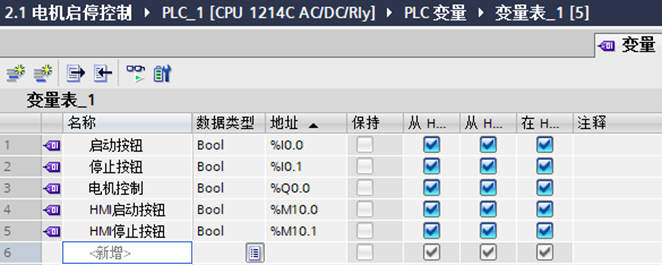

变量表_1

Main (OB1)

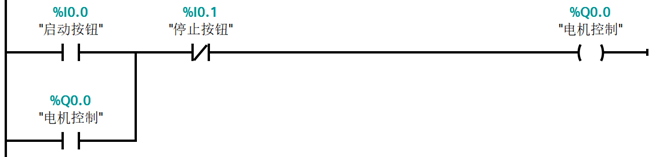

方法①仅采用实物按钮控制电机（LAD）

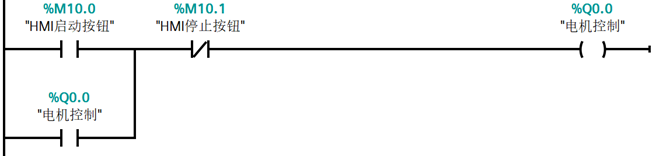

方法②仅采用触摸屏控制电机（LAD）

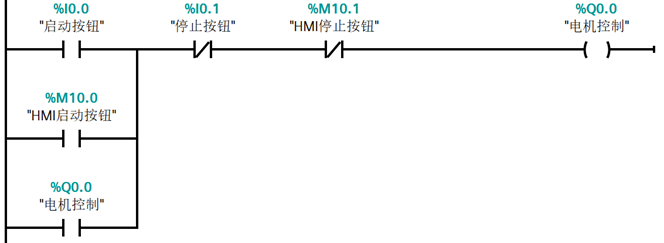

方法③采用实物按钮和触摸屏控制电机（LAD）

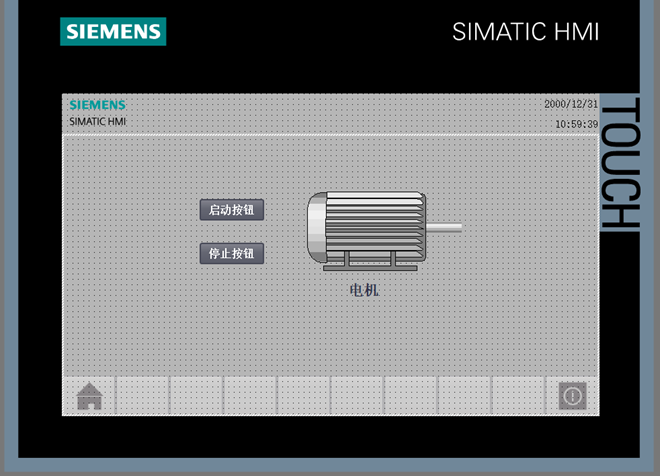

HMI 界面

源程序下载

器材清单

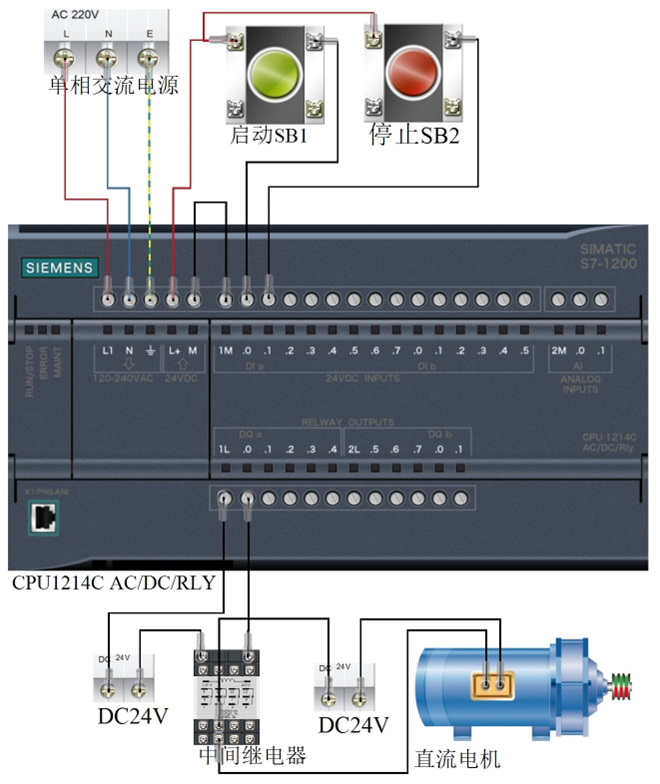

硬件接线
