任务3.6 带参数子程序应用
  • 1 任务描述
  • 2 学习目标
  • 3 相关知识
  • 4 教学微课
  • 5 LAD源程序
  • 6 仿真实训
  • 7 硬件接线
  • 8 PPT课件

任务描述

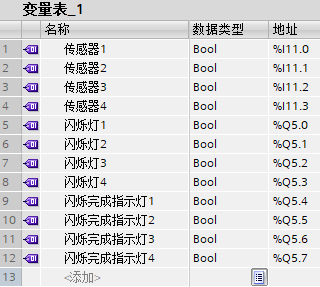

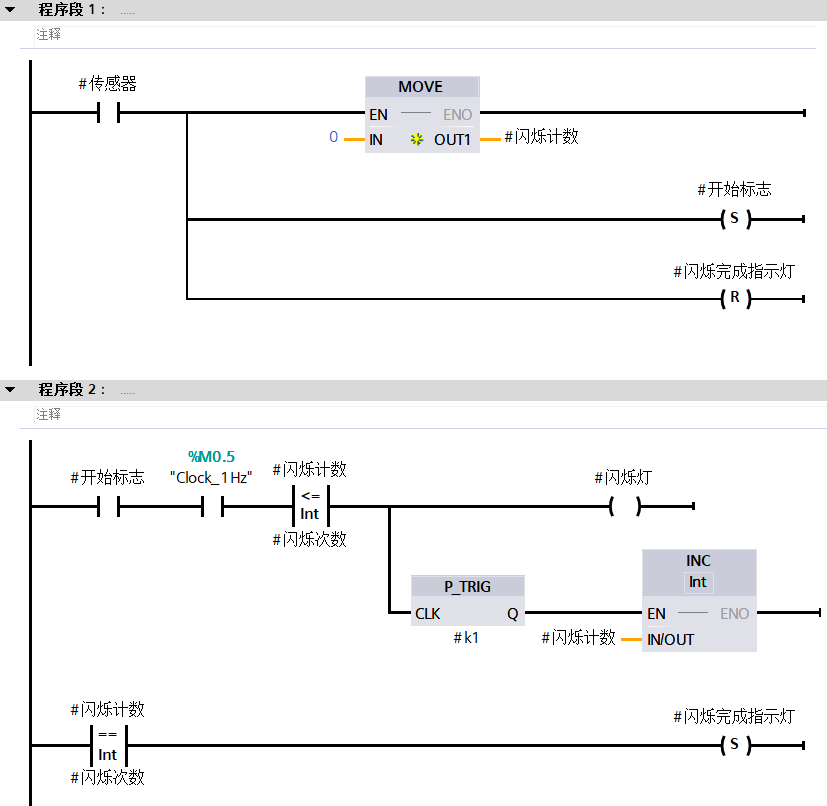

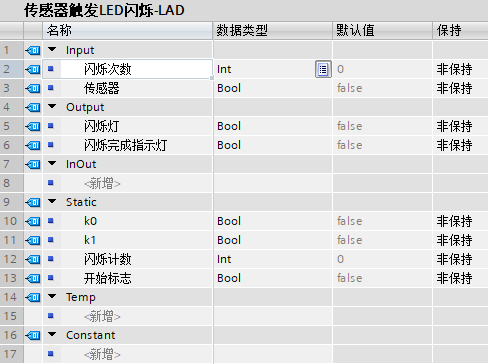

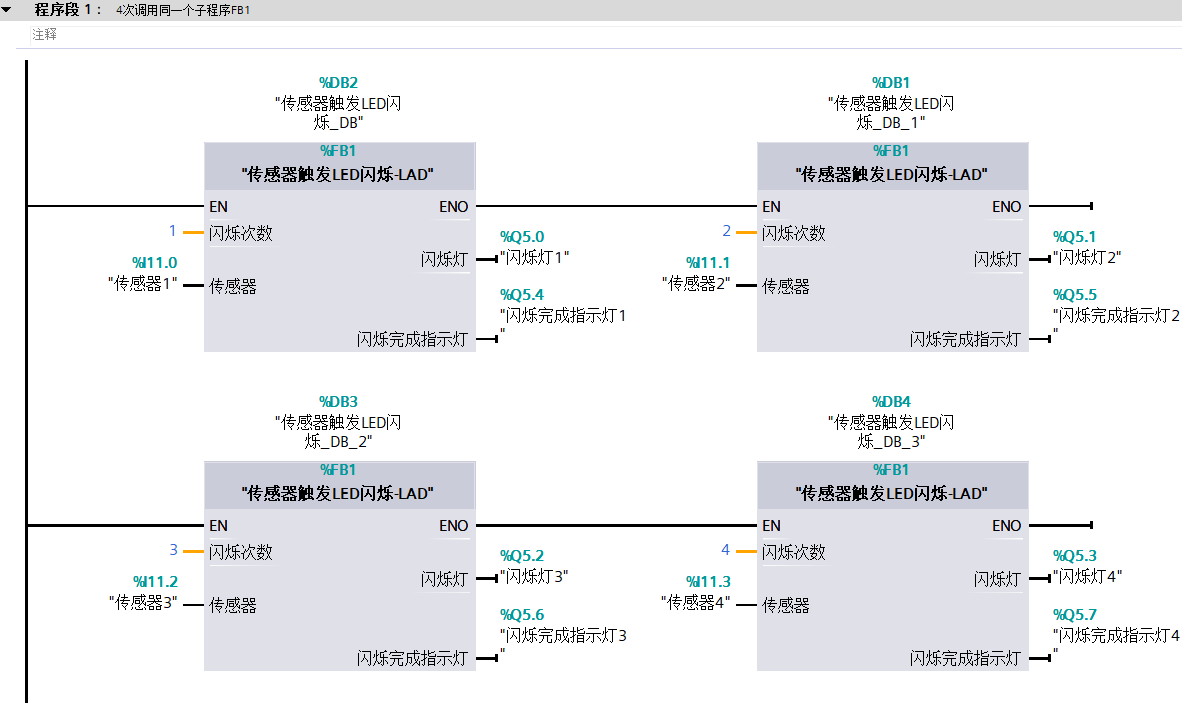

PLC控制系统中有4个传感器和4个LED灯。编写一个“传感器触发LED灯闪烁”子程序，子程序共设置4个参数：闪烁次数、触发传感器、灯和完成标志。在主程序中4次调用该子程序，实现4个传感器分别触发4个LED灯，4个LED灯分别闪烁1~4次。
