任务3.3 模拟喷泉
  • 1 任务描述
  • 2 学习目标
  • 3 相关知识
  • 4 教学微课

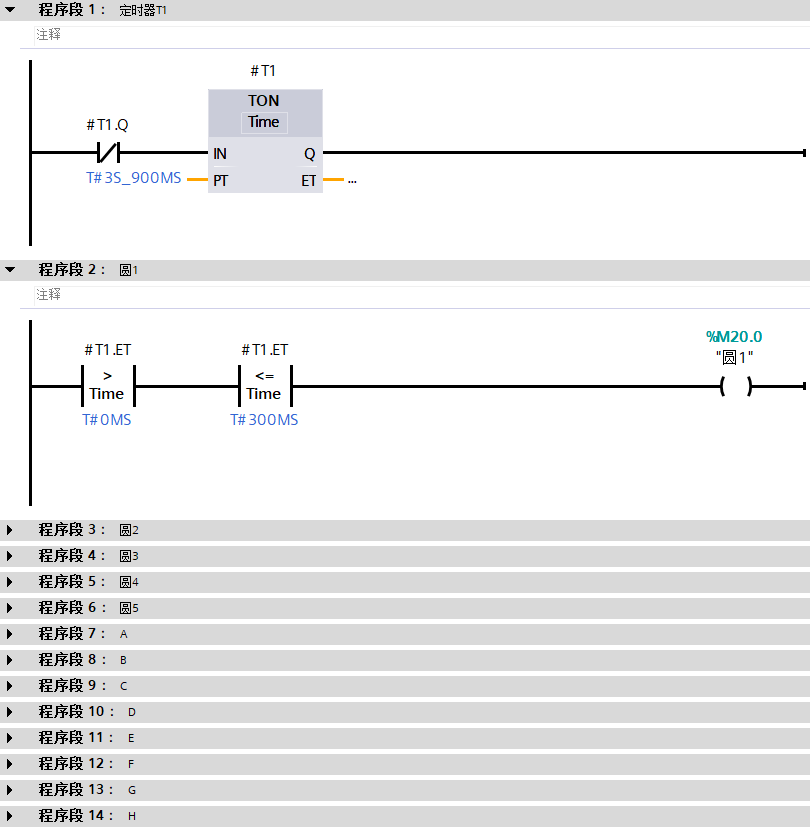

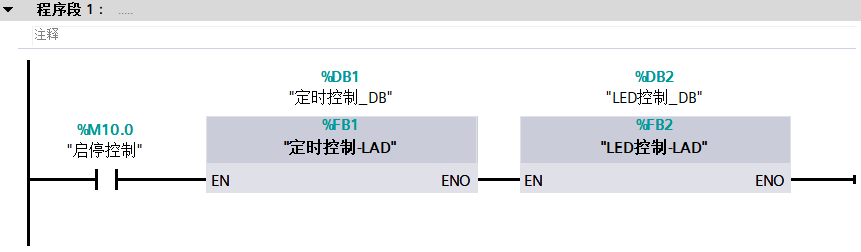

  • 5 LAD源程序
  • 6 硬件接线
  • 7 PPT课件

任务描述

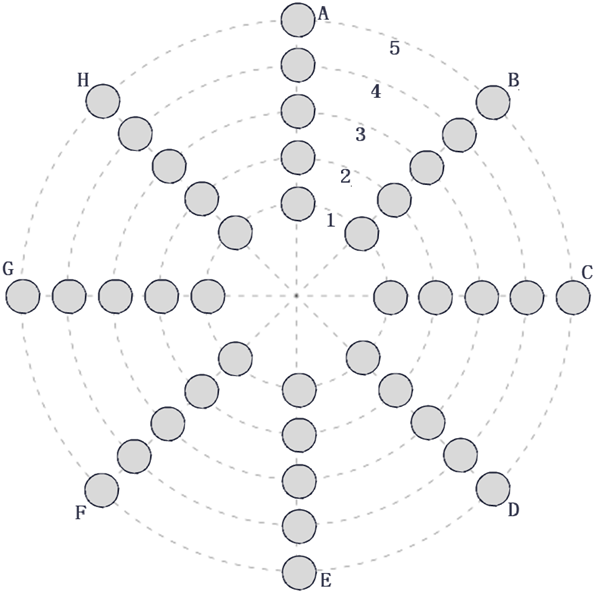

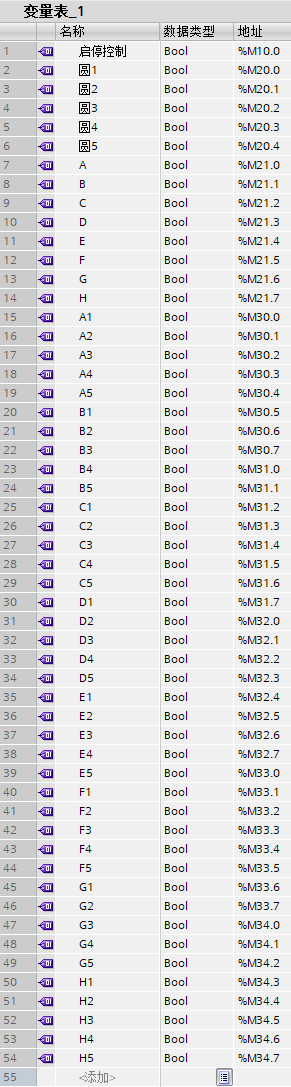

参照下图在触摸屏上设计一个模拟喷泉画面，另设计1个启动按钮和1个停止按钮。编程实现如下功能：

①按下启动按钮后，模拟喷泉先以放射状喷出（第1圈-第2圈-第3圈-第4圈-第5圈），再按顺时针方向旋转（第A列-第B列-第C列-第D列-第E列-第F列-第G列-第H列），然后重新循环。

②按下停止按钮后，不论喷泉在什么状态，立即停止。

本次任务所需要的硬件实验条件与任务3.2完全一样。可以采用纯仿真来完成，也可以采用实物PLC和触摸屏来进行实验，但是不要求连接实物按钮和实物灯。


模拟喷泉-实验现象

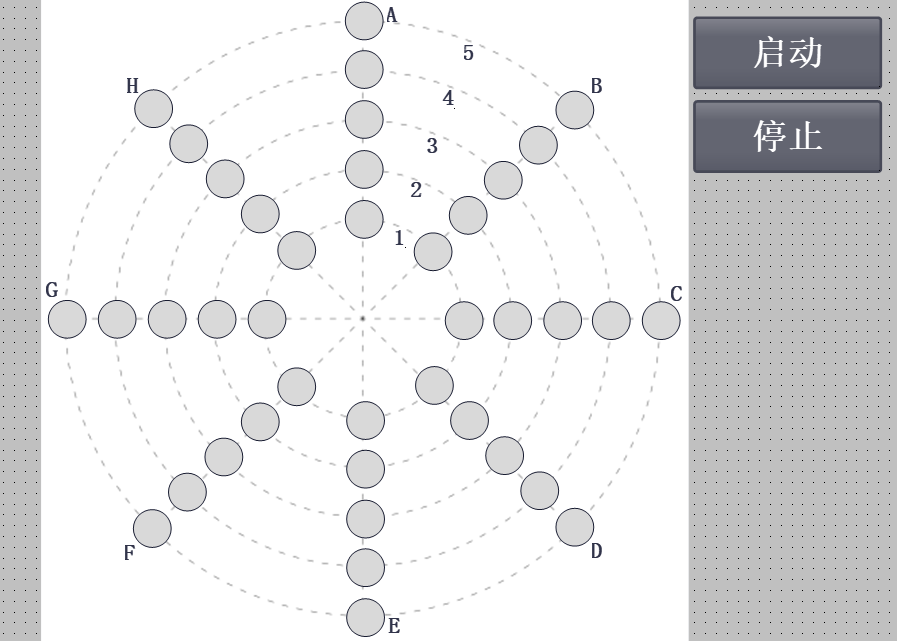

模拟喷泉-HMI演示界面
