任务描述

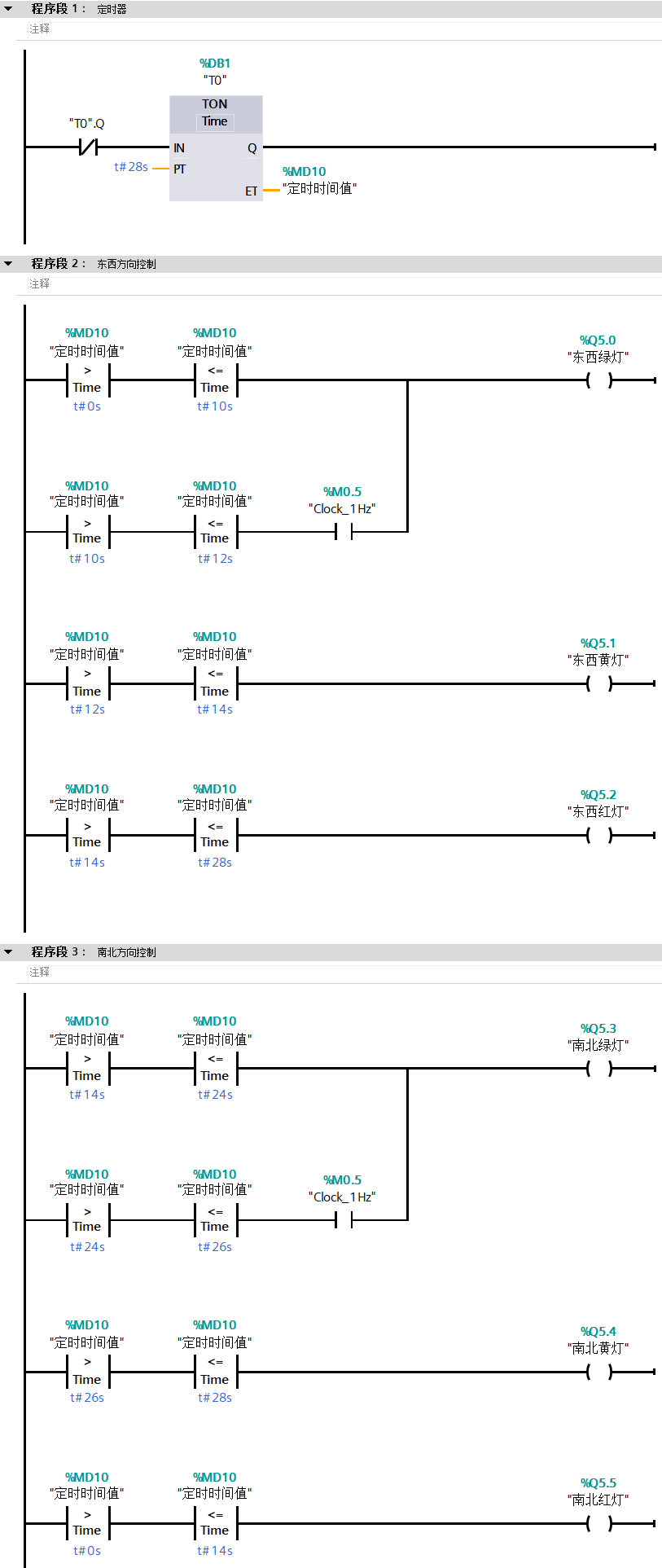

设计十字路口交通信号灯控制系统，用一个启动按钮和一个停止按钮分别控制交通灯的启动和停止。为了有利于观察实验结果，这里将红绿灯的时间进行缩减，具体的控制要求如下：
①0~10S，东西方向绿灯常亮，红灯和黄灯熄灭；
②10~12S，东西方向绿灯闪烁，红灯和黄灯熄灭；
③12~14S，东西方向黄灯常亮，红灯和绿灯熄灭；
④14~28S，东西方向红灯常亮，黄灯和绿灯熄灭；
⑤0~14S，南北方向红灯常亮，黄灯和绿灯熄灭；
⑥14~24S，南北方向绿灯常亮，红灯和黄灯熄灭；
⑦24~26S，南北方向绿灯闪烁，红灯和黄灯熄灭；
⑧26~28S，南北方向黄灯常亮，红灯和绿灯熄灭；

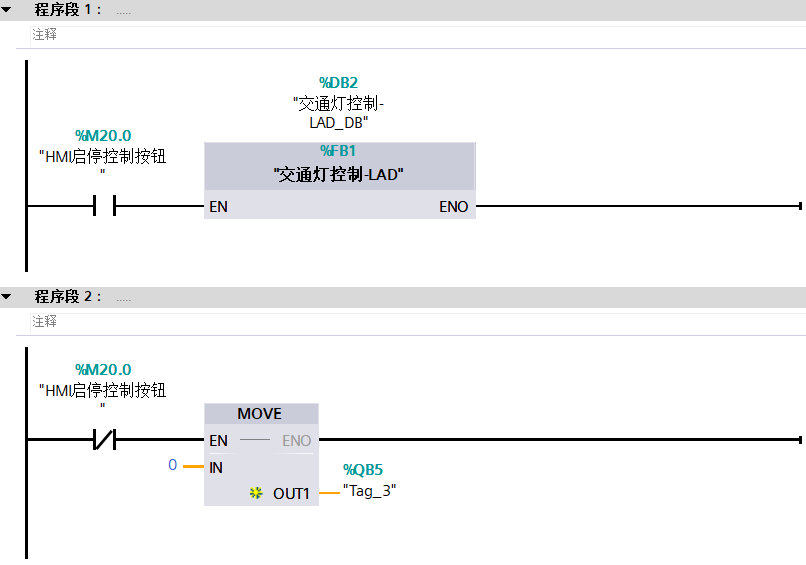

⑨按下启动按钮，交通灯开始工作；
⑩按下停止按钮，交通灯停止工作，所有的灯立即熄灭。

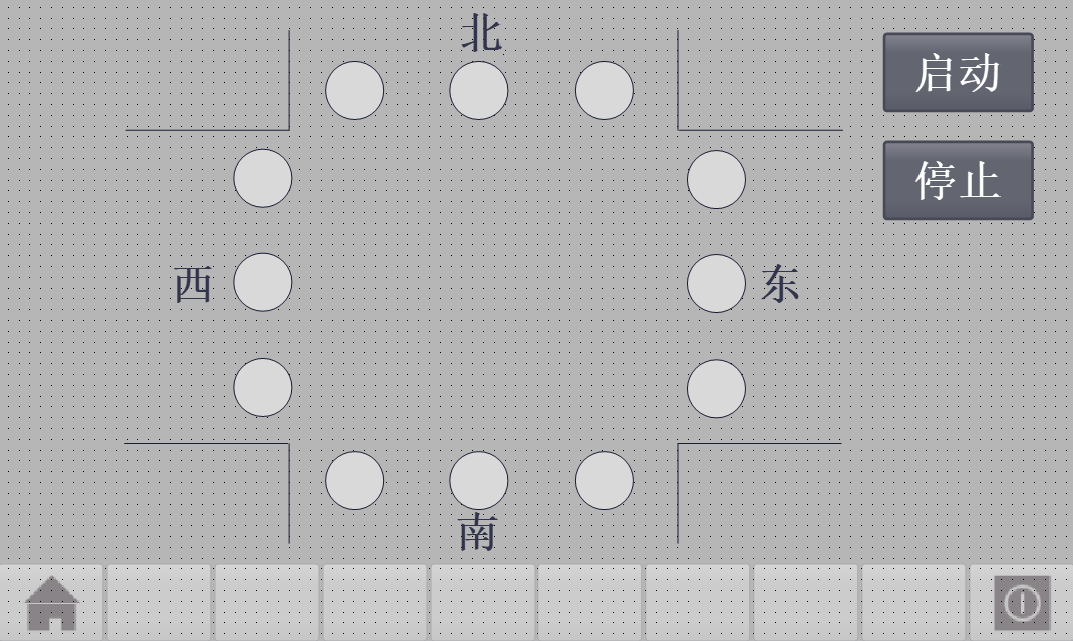

本次任务所需要的硬件实验条件与任务3.2完全一样。可以采用纯仿真来完成，也可以采用实物PLC和触摸屏来进行实验，但是不要求连接实物按钮和实物灯。
