任务3.1 用8个按钮分别控制8个灯
  • 1 任务描述
  • 2 学习目标
  • 3 相关知识
  • 4 教学微课

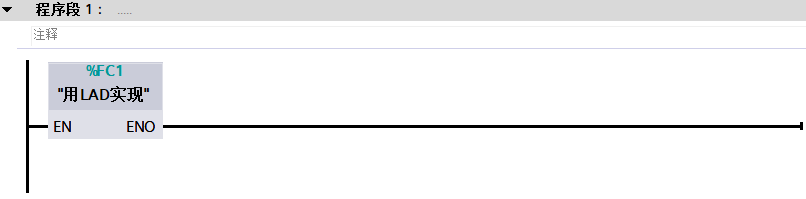

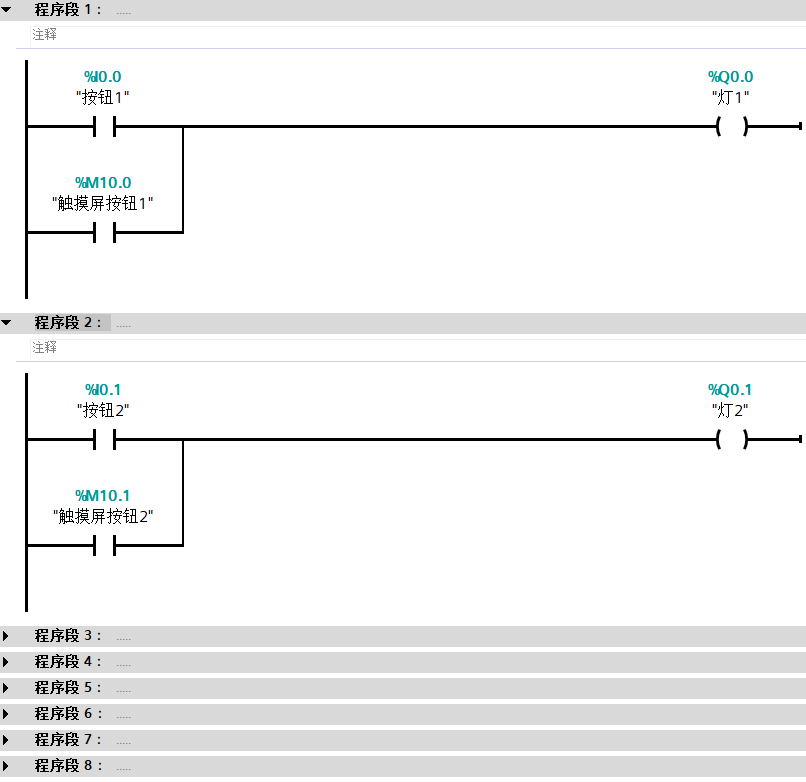

  • 5 LAD源程序
  • 6 仿真实训

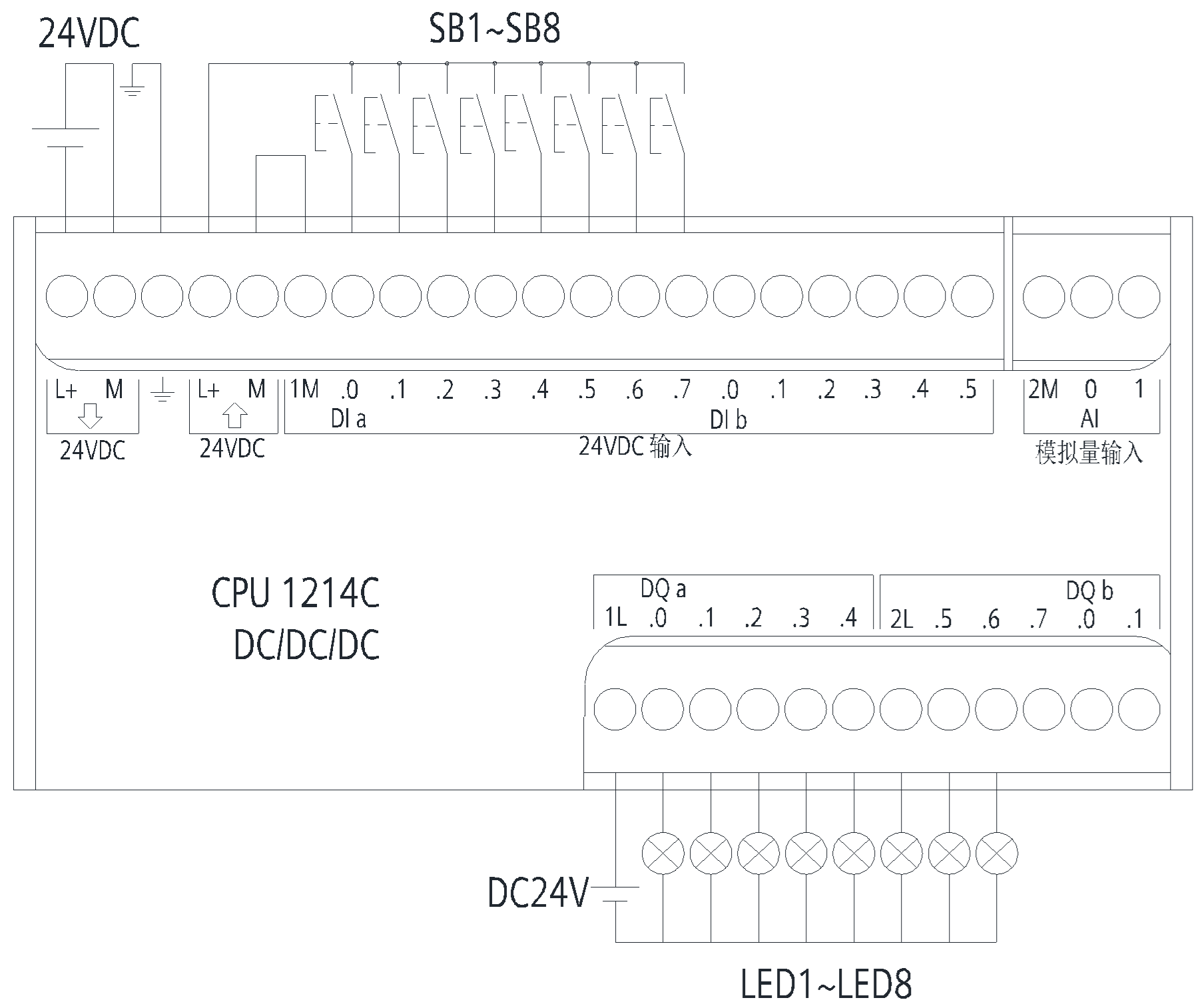

  • 7 硬件接线
  • 8 PPT课件

任务描述

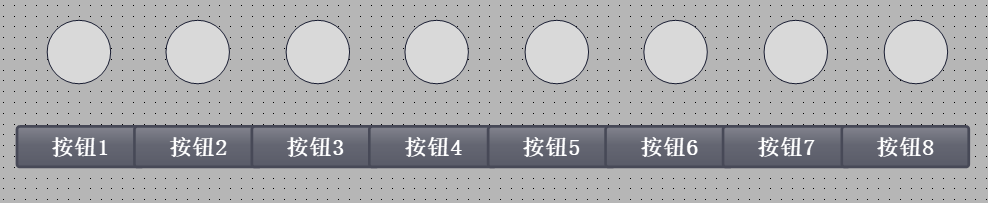

用PLC编程实现8个按钮分别控制8个LED灯。系统包含8个实物按钮和8个实物LED灯，用按钮均可以分别独立地控制8个实物灯，且触摸屏上的8个灯的状态与8个实物灯的状态一致。
