ESTUN
  • 1 与PLC通讯

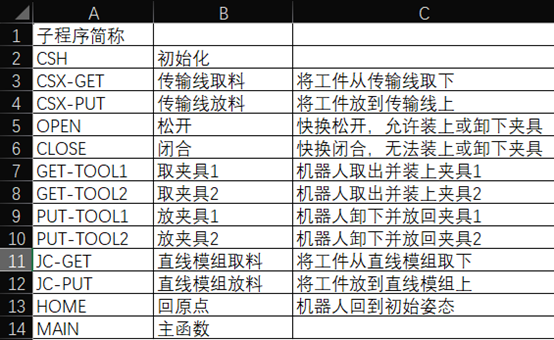

  • 2 4#子程序文件名解释

埃斯顿机器人原生不支持Profinet通讯，本质是将控制器Lan3口下放给EtherCAT通讯，再由网关进行转换。


示教器可查看IP地址（与PLC端的设置一致）：

主页--高级设置--网络设置--外部通讯--ETH1（lan3）--IP地址192.168.100.44

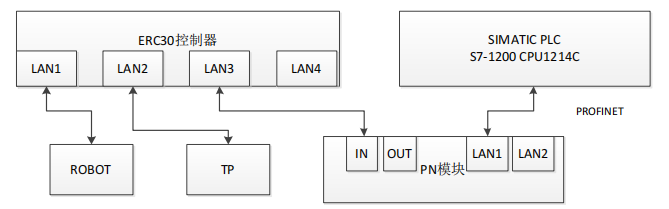

ESTUN主机：

网口LAN1（未接线）：连接大六轴机器人控制器/电柜；

网口LAN2（网线net2）：连接小型机器人控制器/电柜；

网口LAN3（网线net3）：为Profinet的通讯网口，连接网关EtherCAT的in口


ESTUN网关：

网线EtherCAT：连接机器人主机

网线Profinet：连接交换机

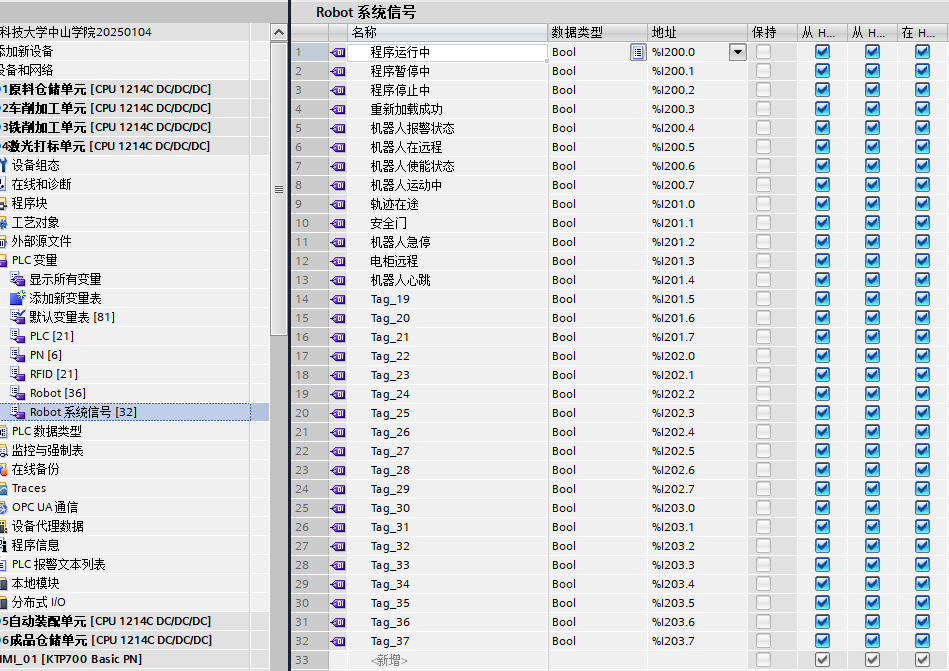

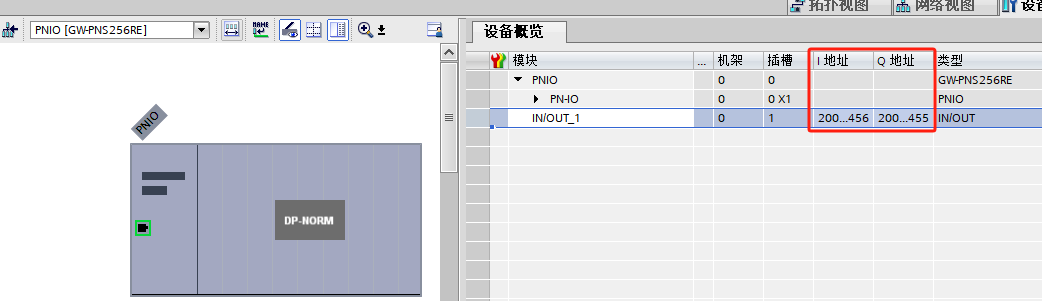

PLC的IO地址分配

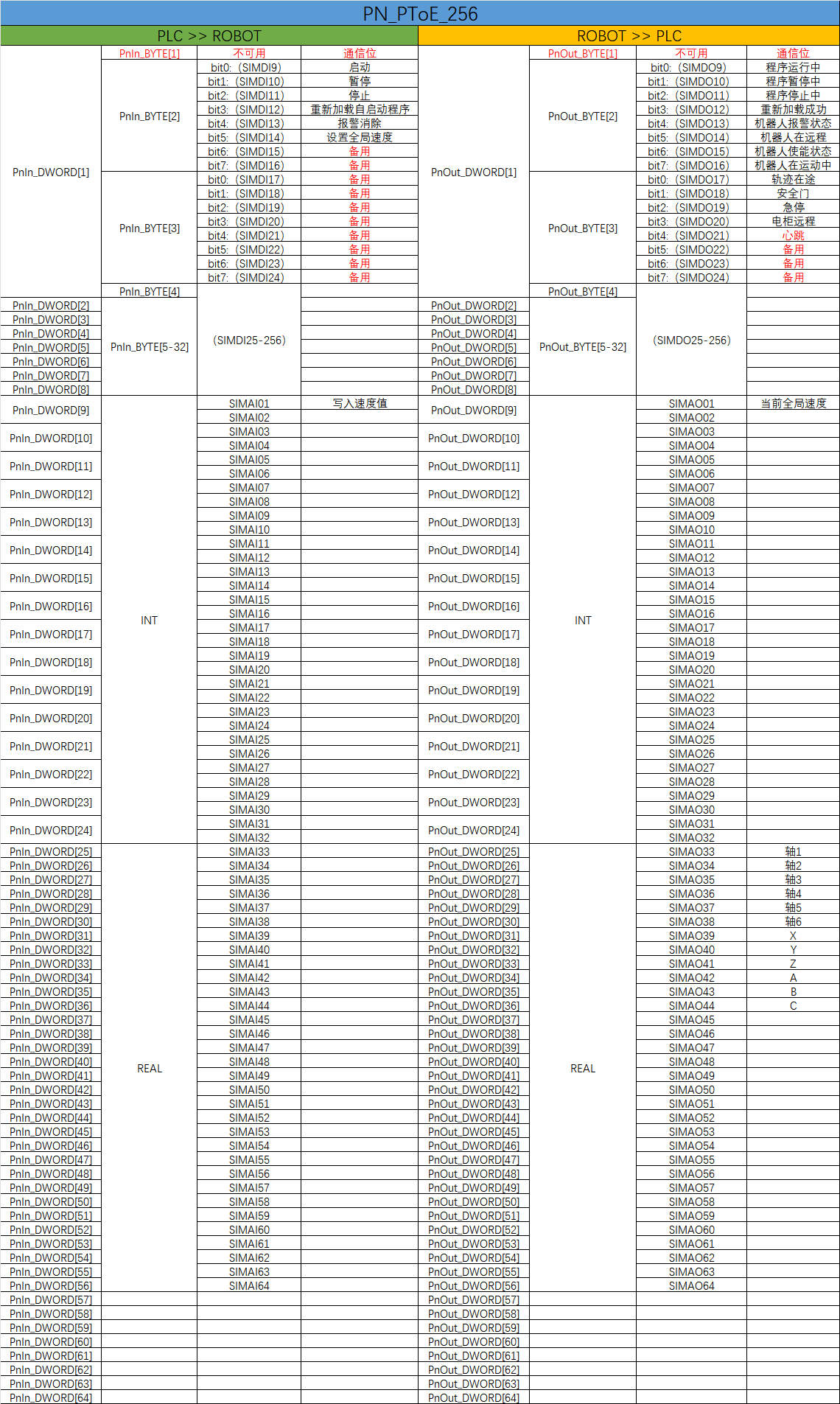

ESTUN的IO地址分配

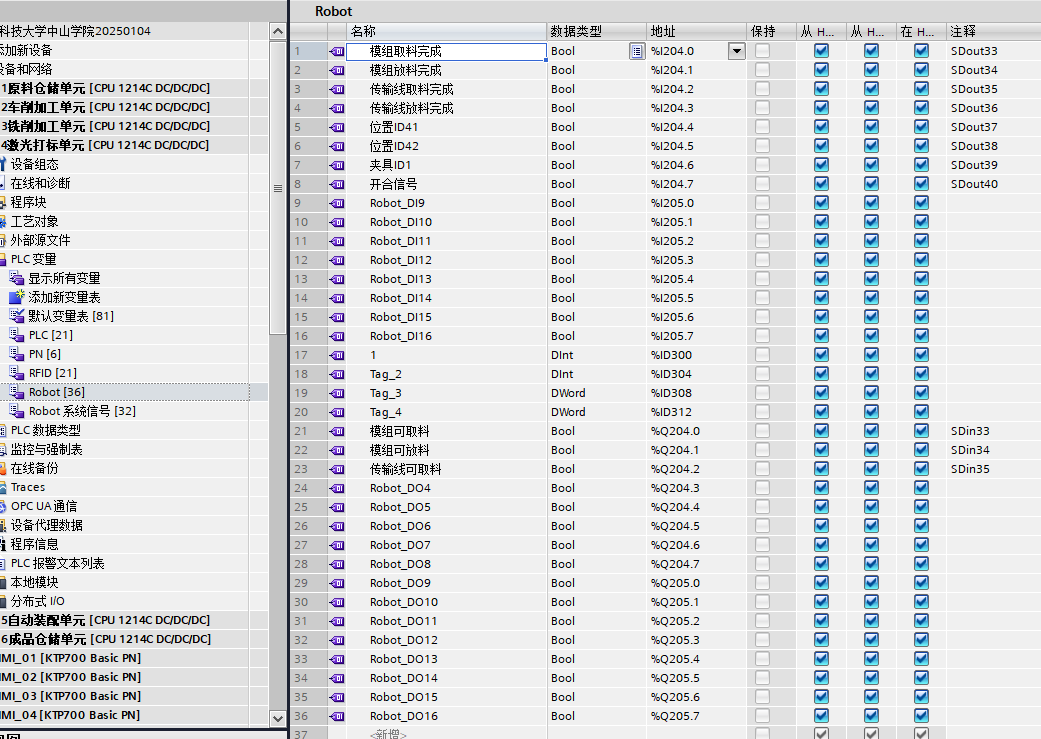

PLC的IO变量表
