1.5  建筑设计表现技法的课前准备

工具的准备

A3拷贝板一块,8开马克笔专用纸一包,A4绘图本一本,80色马克笔一套,高光笔一支,48色彩色铅笔一套,秀丽笔一支,黑色签字笔若干,50cm直尺一把，三角板一套，圆规一把，橡皮檫一块，胶纸若干。

教材的准备

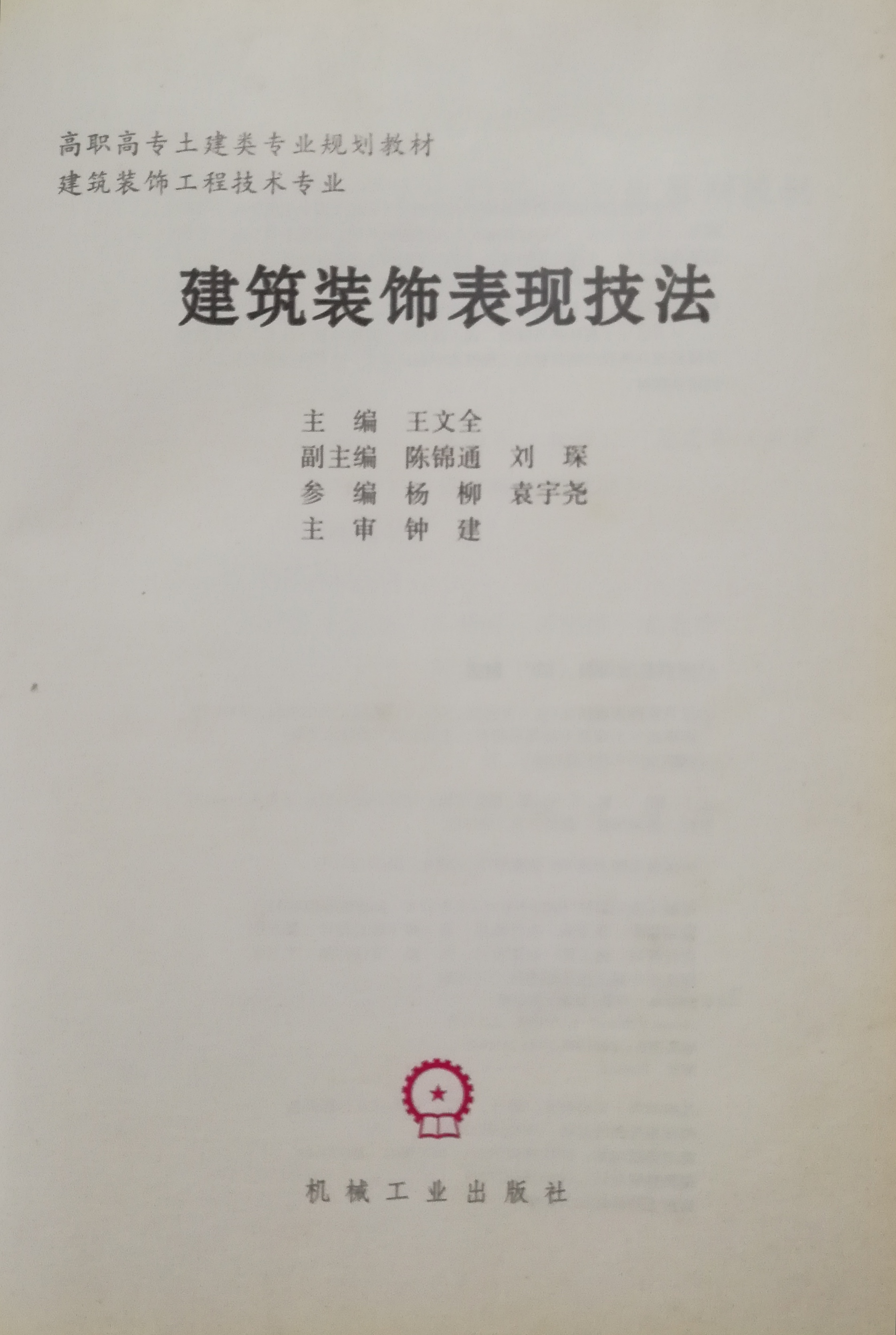

（参考书）

学习方法与要求

2019-2020（二）

建筑表现技法课程作业任务书

一、课程内容



建筑表现技法课程的主要内容：钢笔、彩色铅笔、马克笔表现技法。将钢笔、彩色铅笔、马克笔现技法用于建筑室内外手绘效果图，建筑平面图、立面图，室内平面图、立面图，节点大样图以及各种分析图。包括定稿效果图和草图，快题设计表现等。



二、课程重点



建筑表现技法课程的重点：建筑外观钢笔、马克笔表现技法的学习，草图，快题设计表现。



三、课程作业安排



（一）、草图天天练（计平入时分，交齐作业可合格，优秀可得高分）

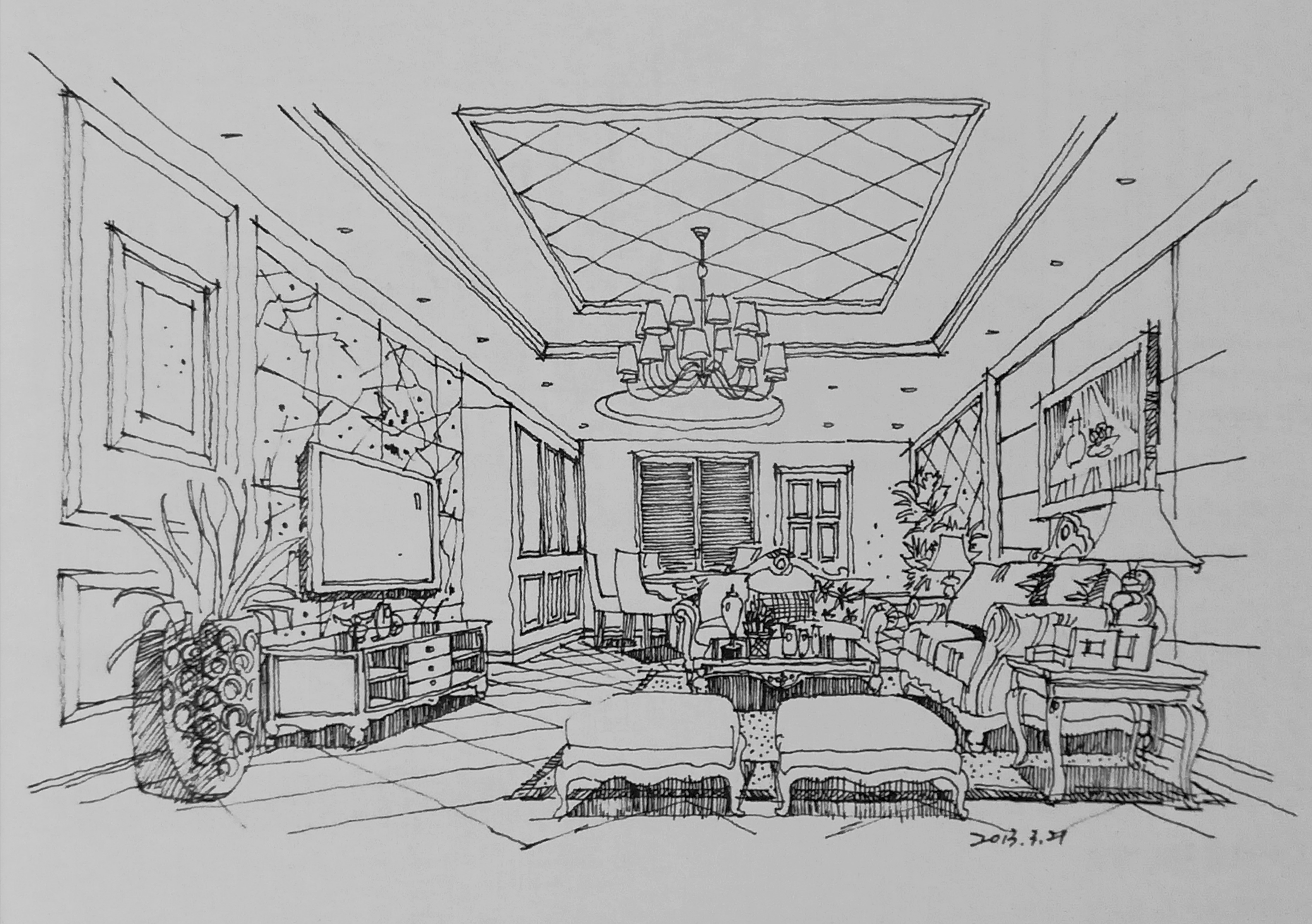

每天保持一张A4纸大小的钢笔草图练习。内容可以是单体训练，建筑配景或室内外陈设训练，或完整的建筑设计场景。每周5张课外草图作业和2张课堂草图作业（共35张）。作业画在4纸大小的本子上，可以双面画。交作业时，每张作业要写上日期，拍相片并处理好上交到时课程作业库中。

、

（二）、定稿手绘效果图（计平期未分30%，交齐作业可合格，优秀可得高分）



在6周内完成3张A3大小的定稿手绘效果图。内容可以是完整的建筑设计场景临摩，室外建筑为主，也可以是完整的观景设计的手绘效果图临摩，也可以是公共建筑的室内手绘效果图临摩。可以在课本中选图临摩，也可在课外资料中选图临摩。要求运用钢笔、、彩色铅笔、马克笔表现技法完成作业。作业画在A3大小的复印纸上，不用装裱。

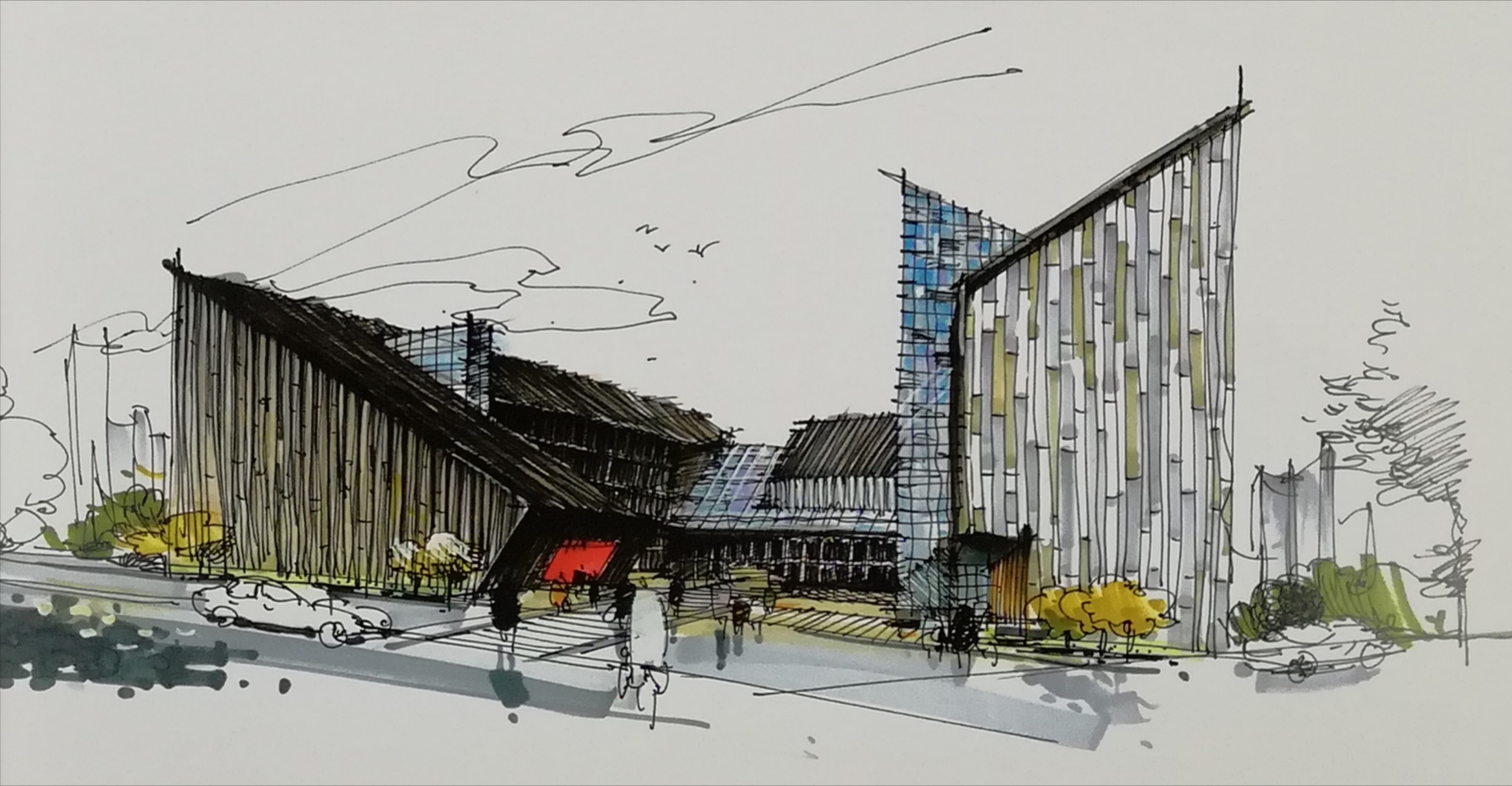

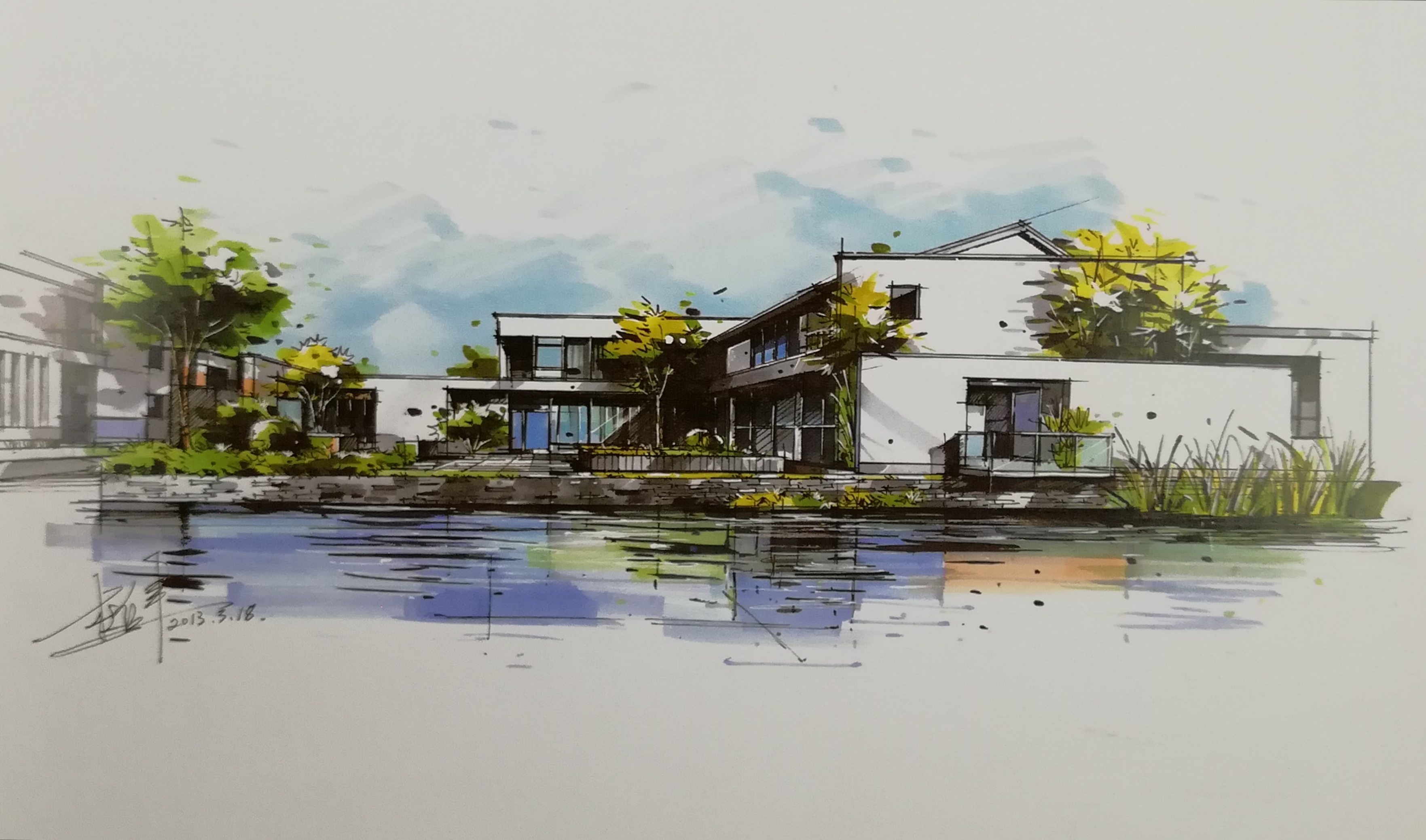

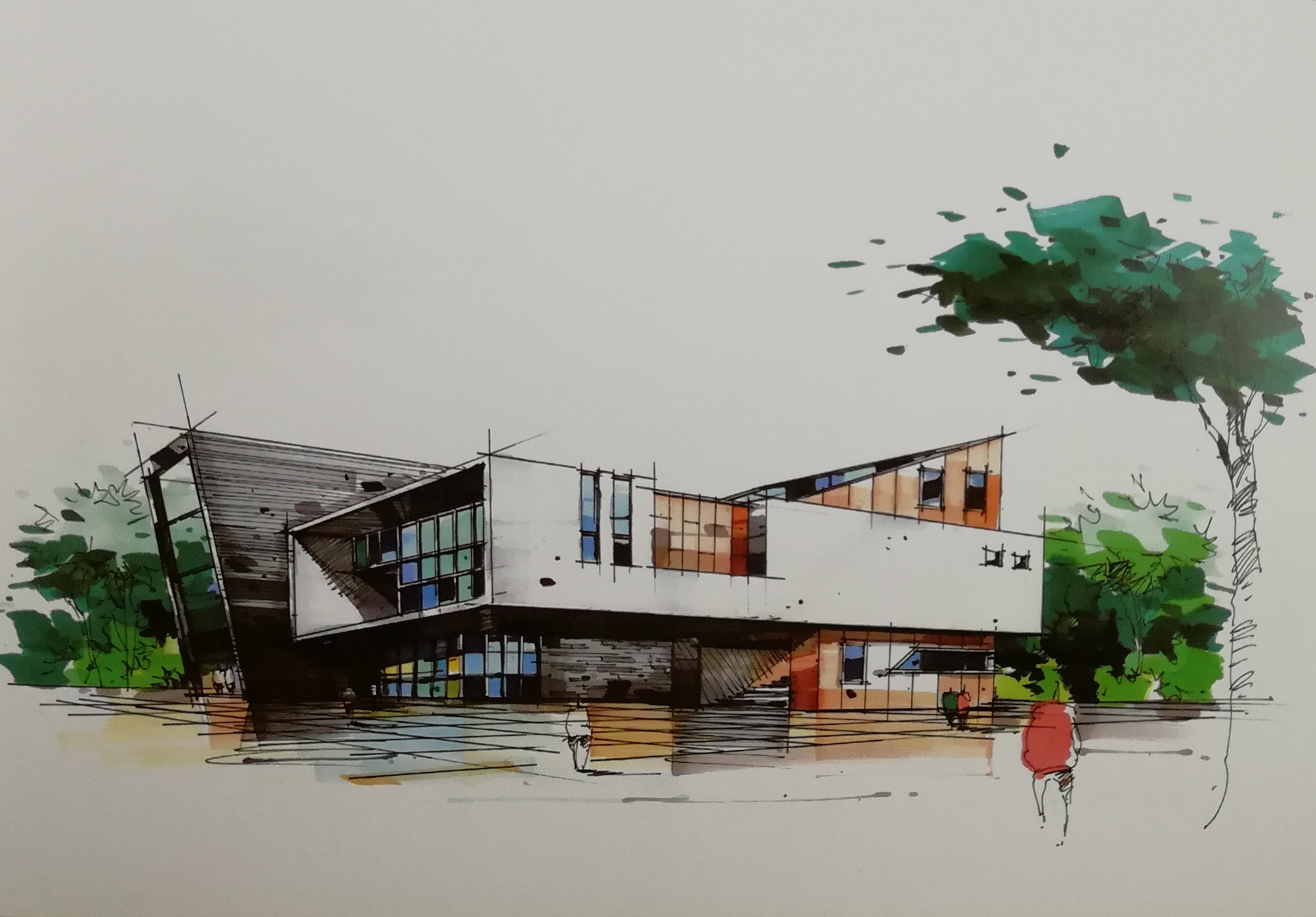

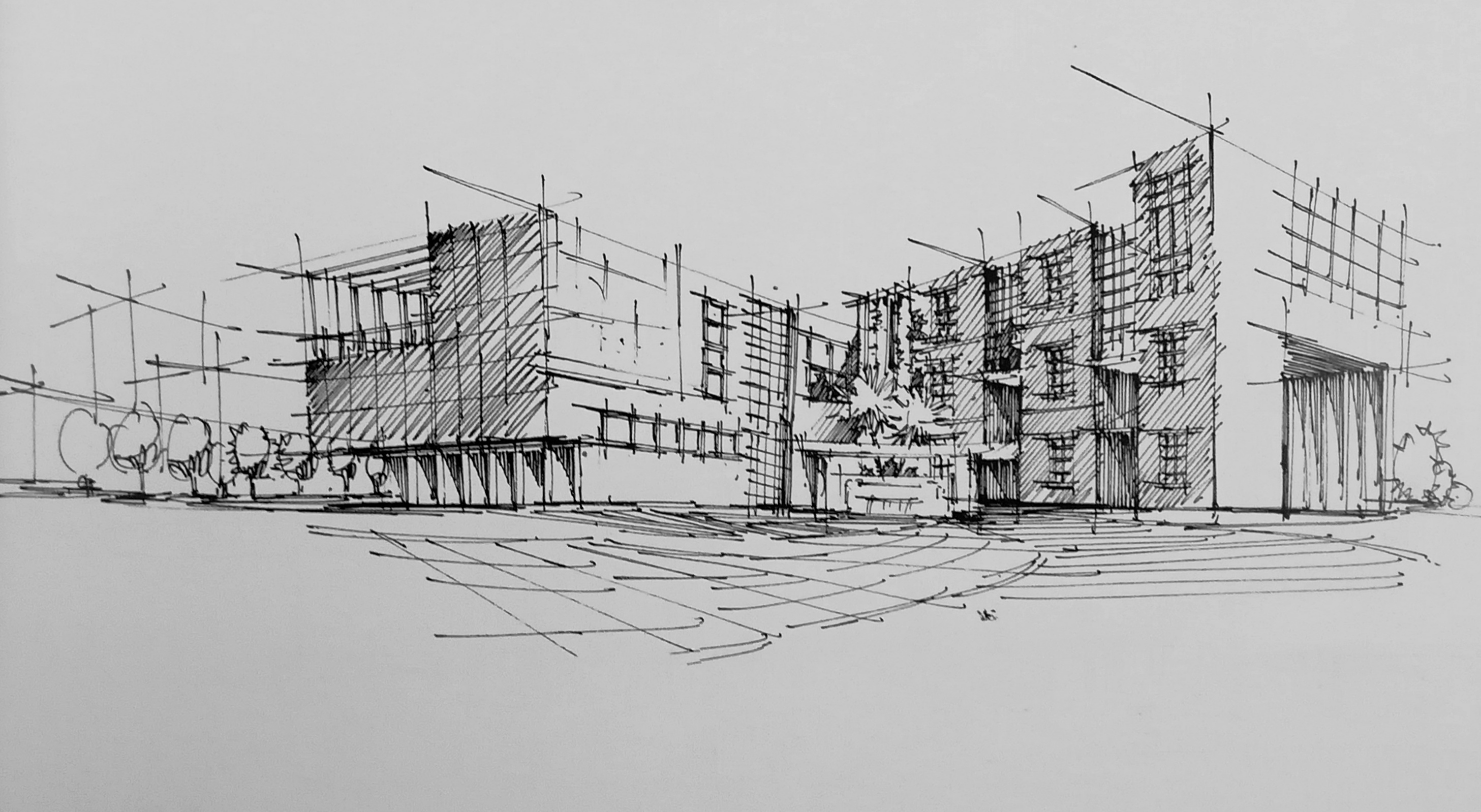

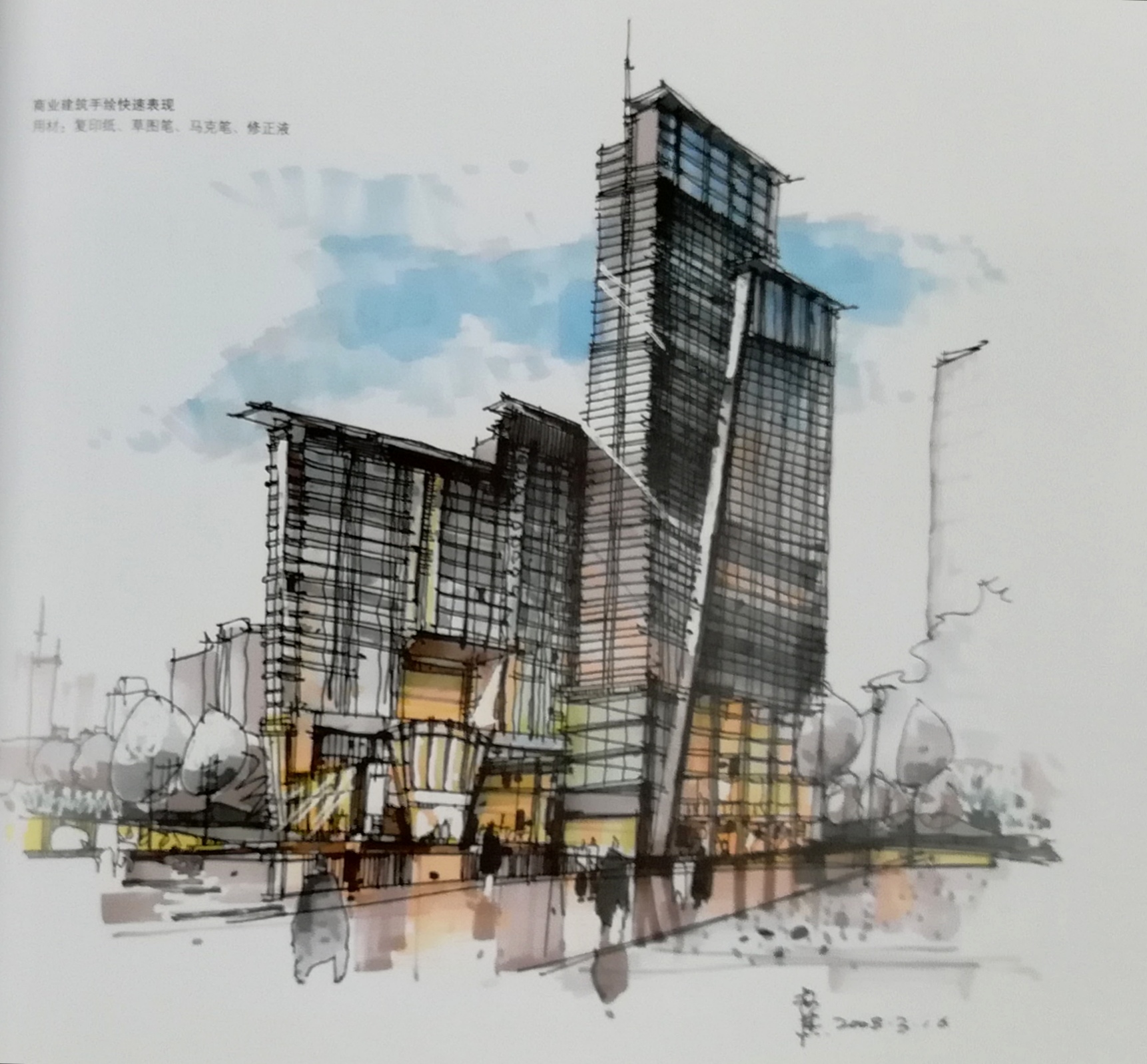

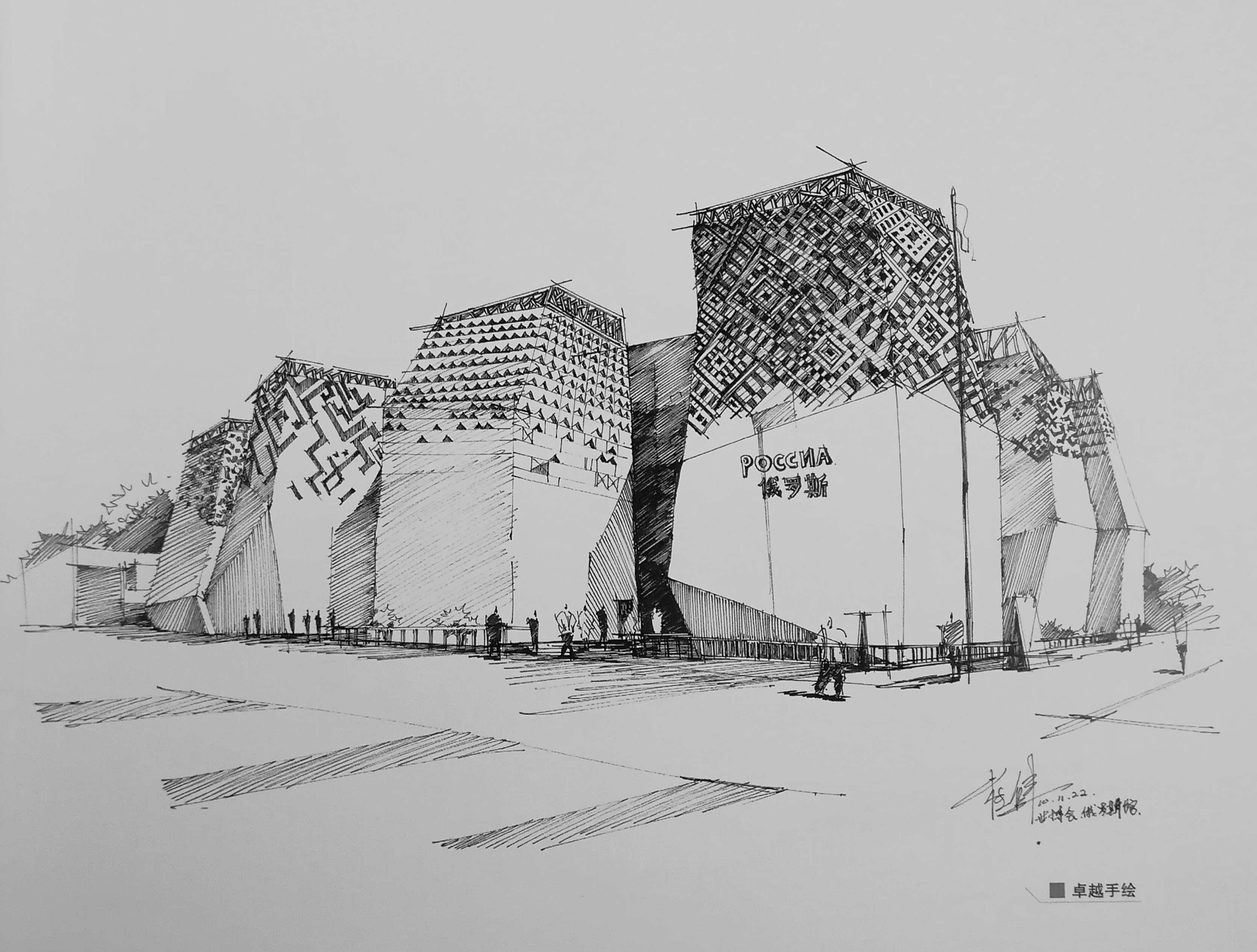

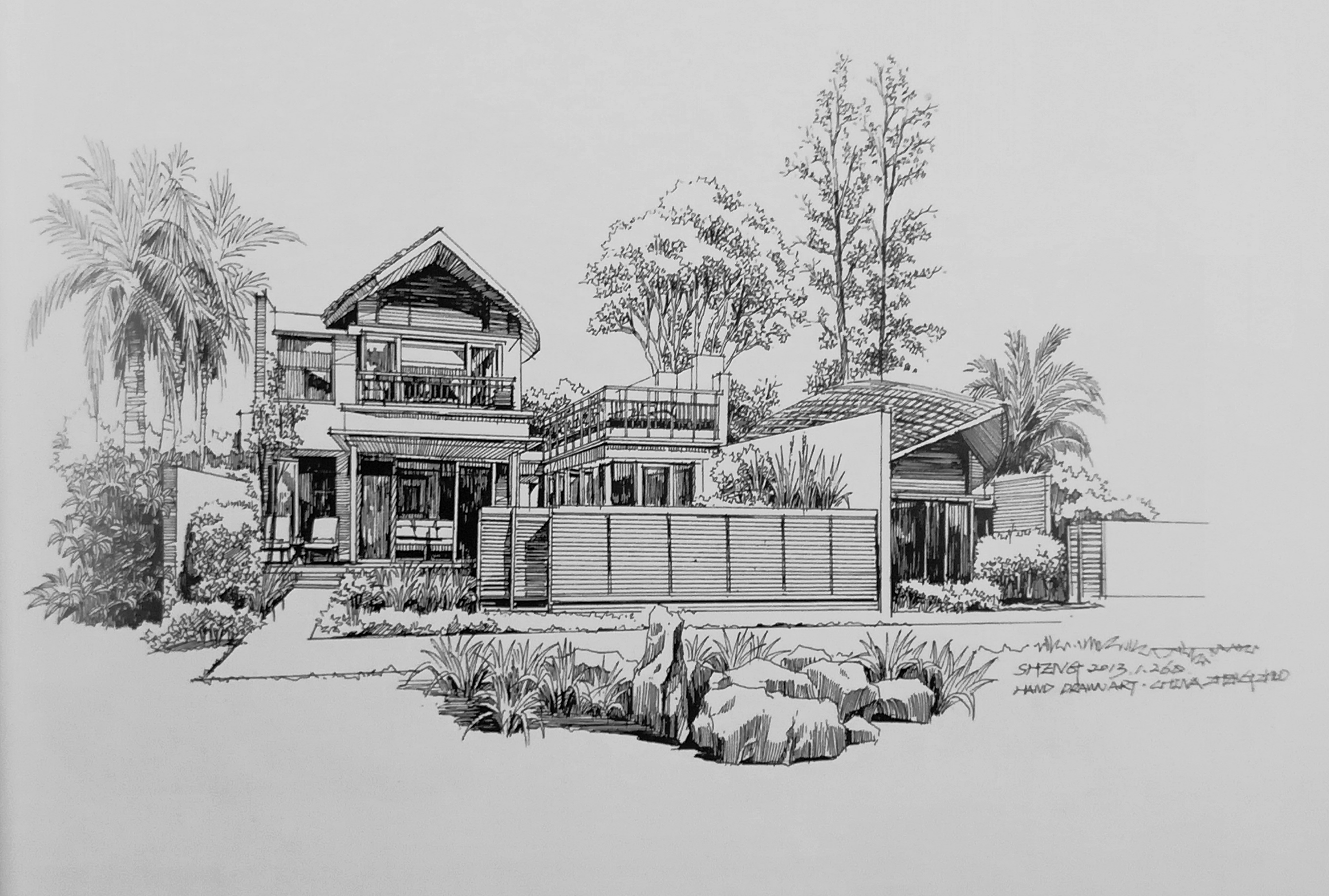

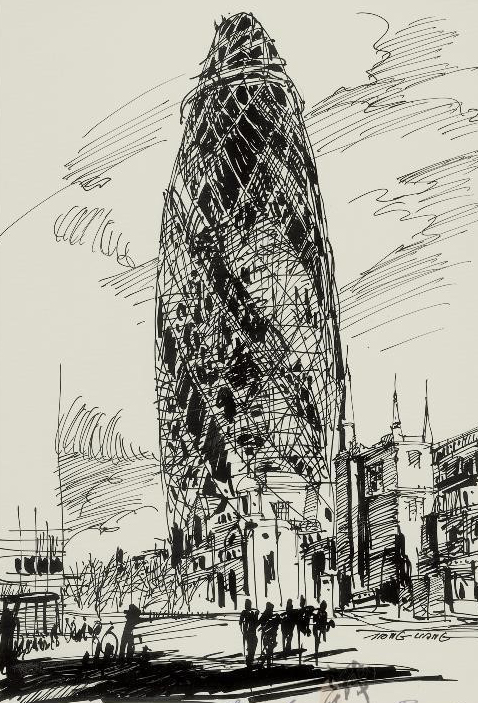

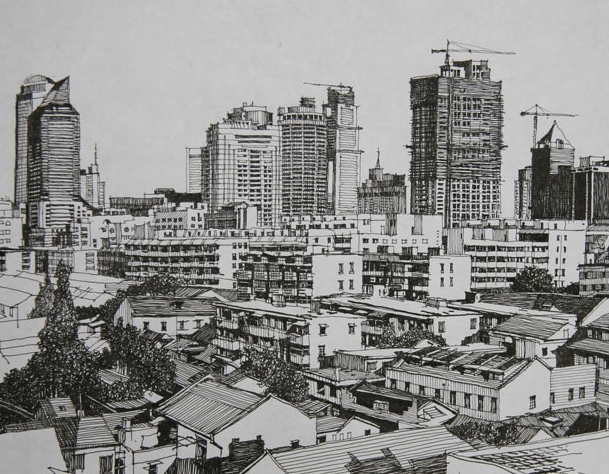

潘俊杰效果图作品

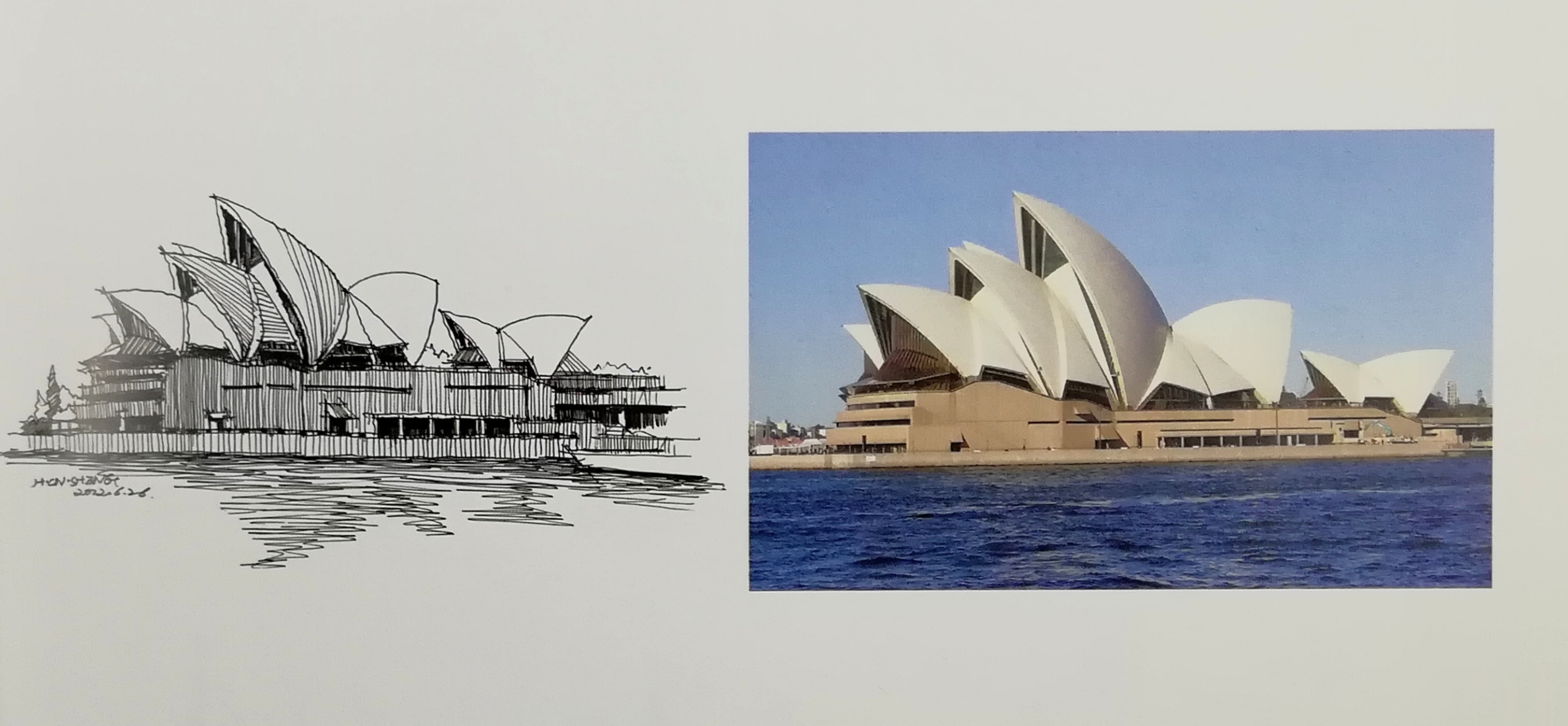

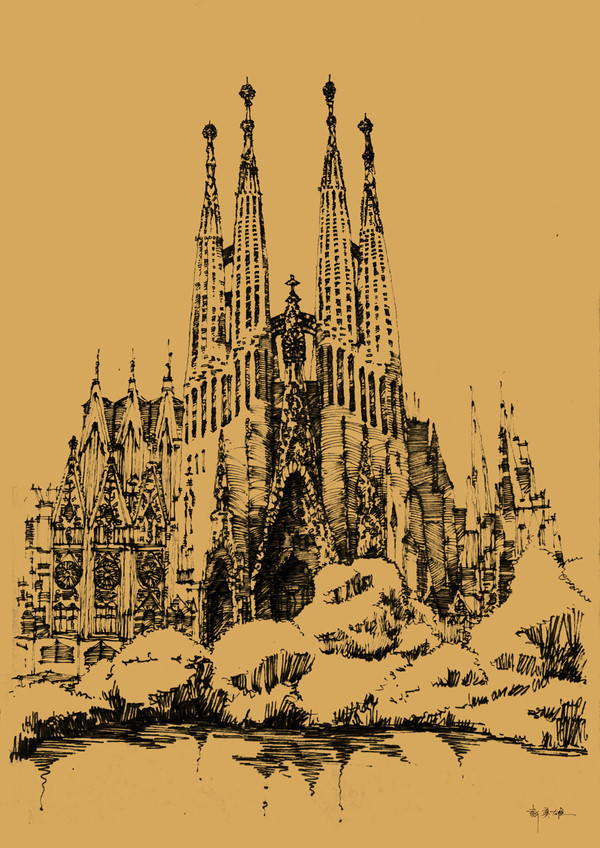

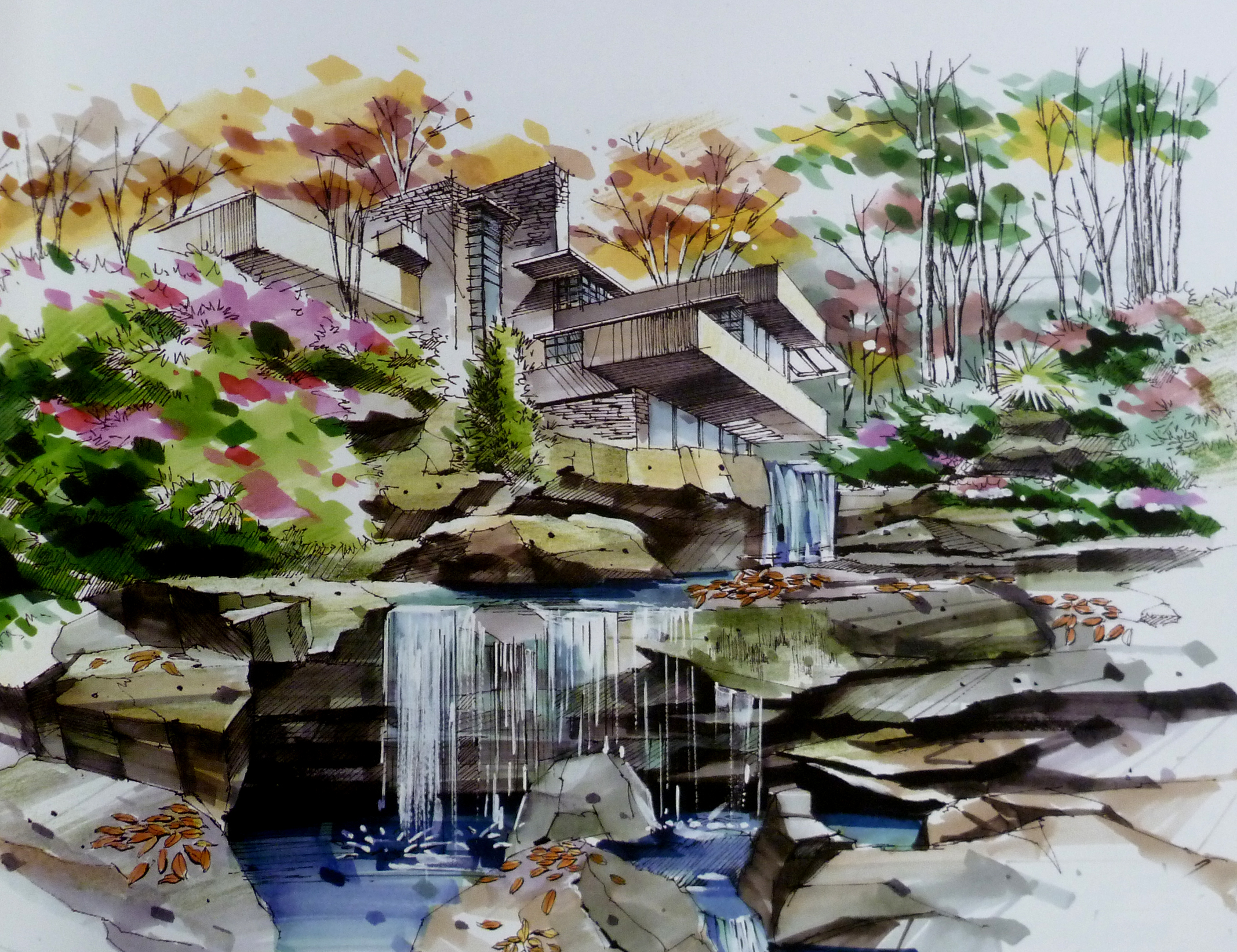

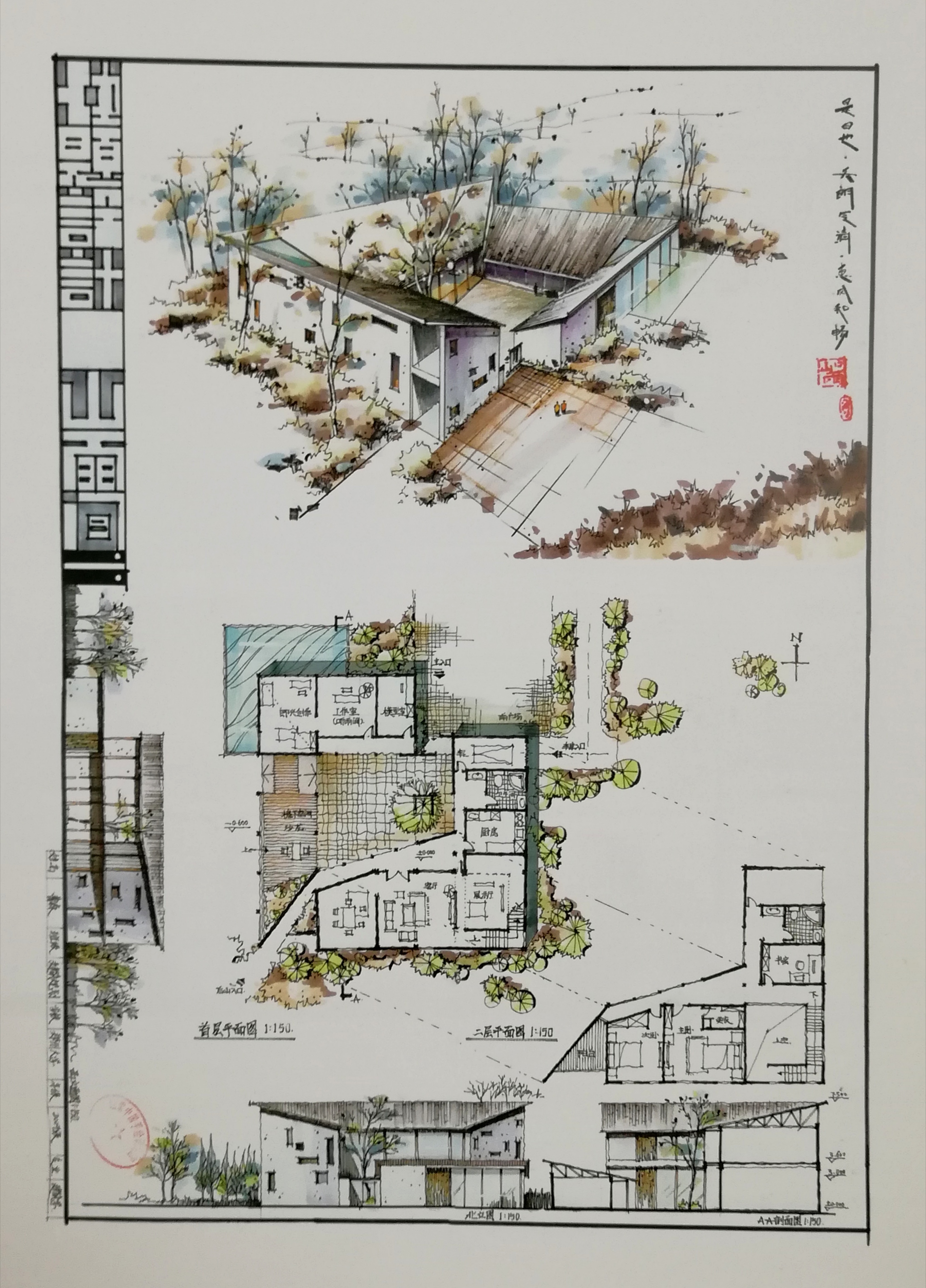

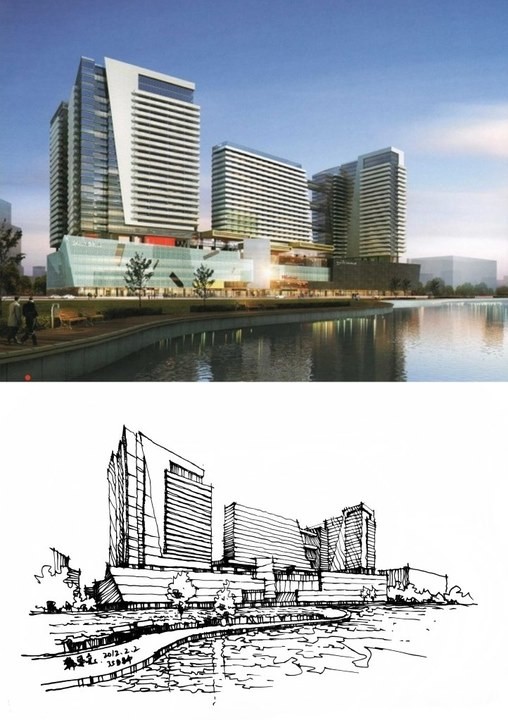

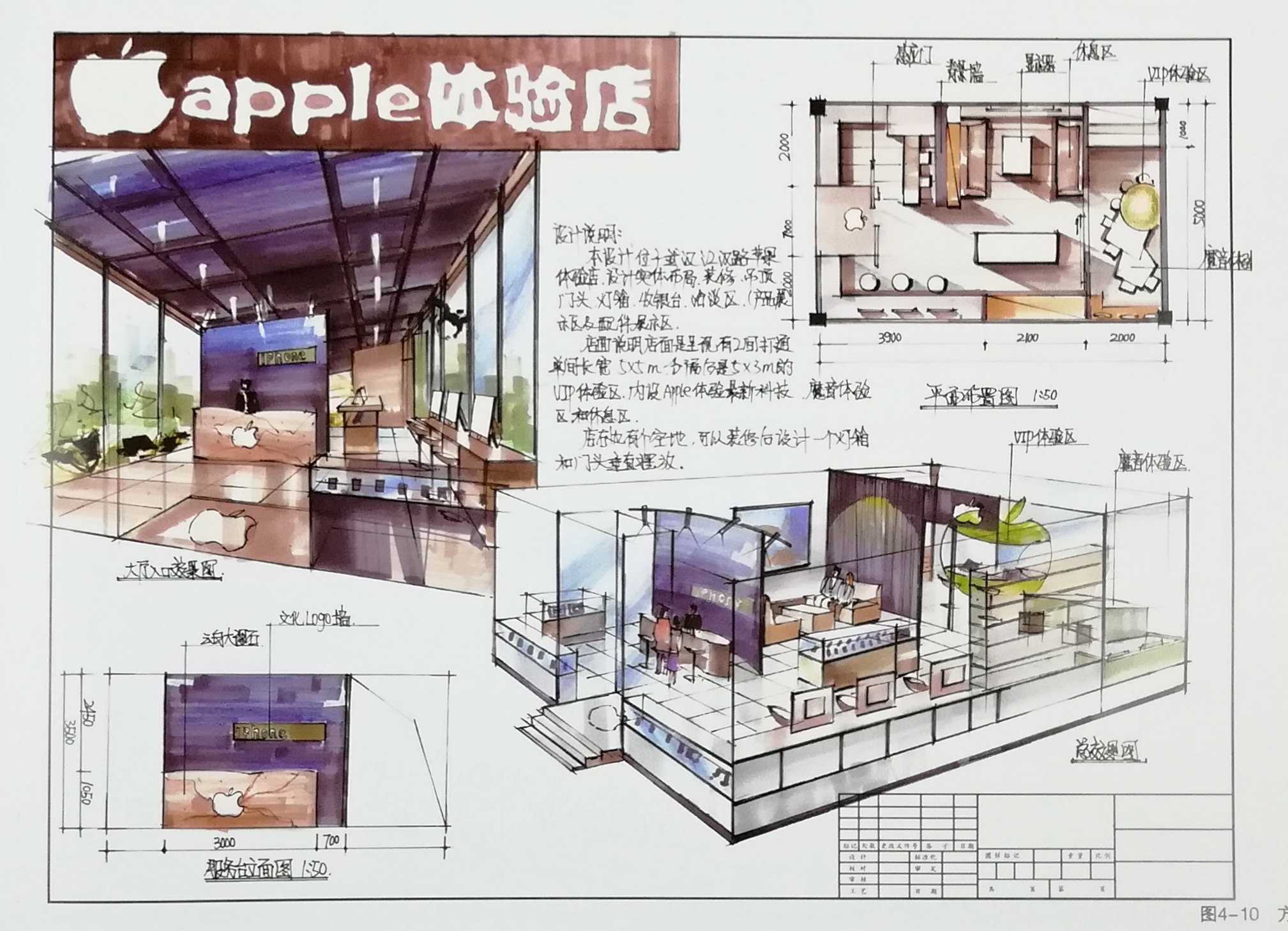

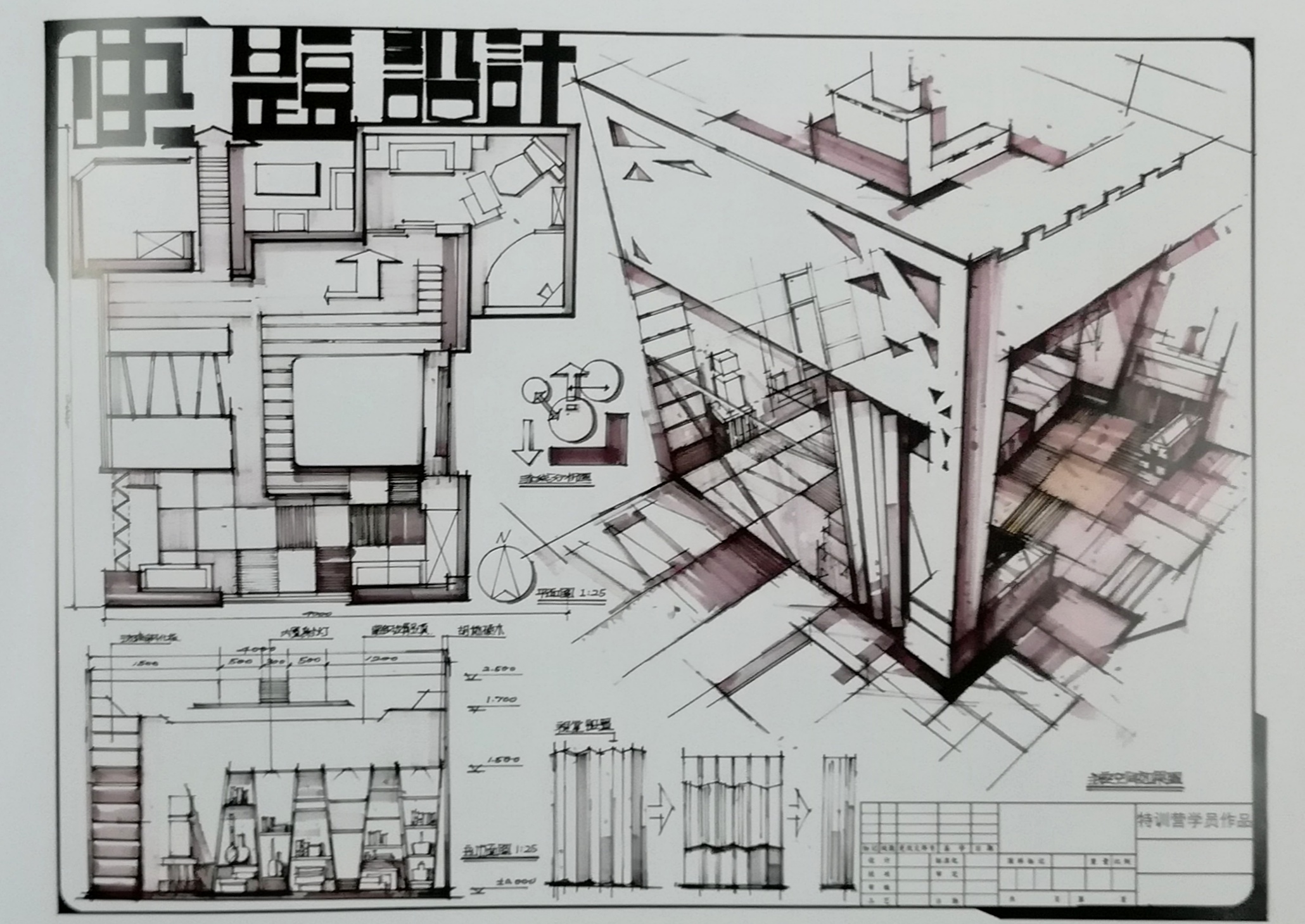

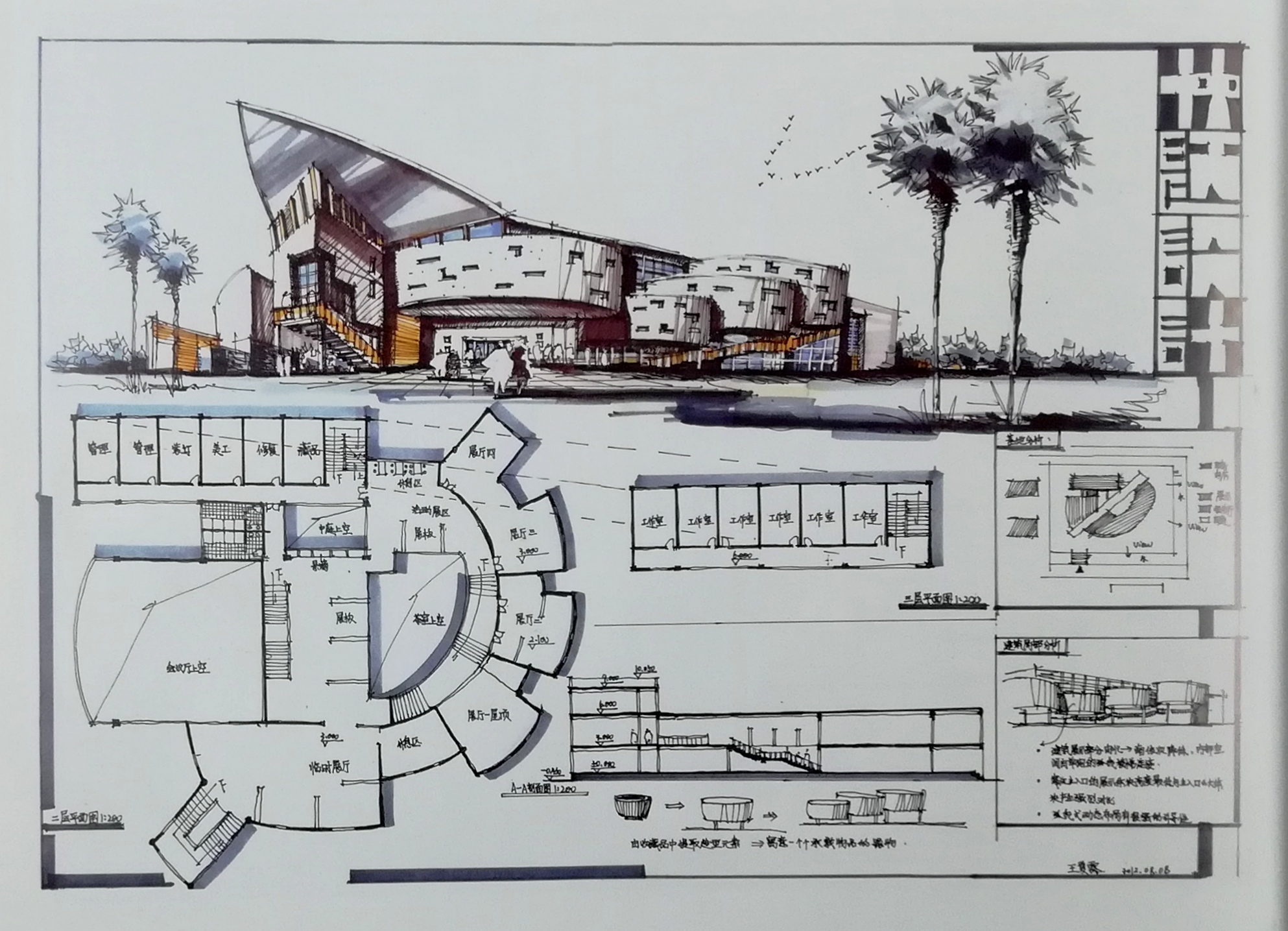

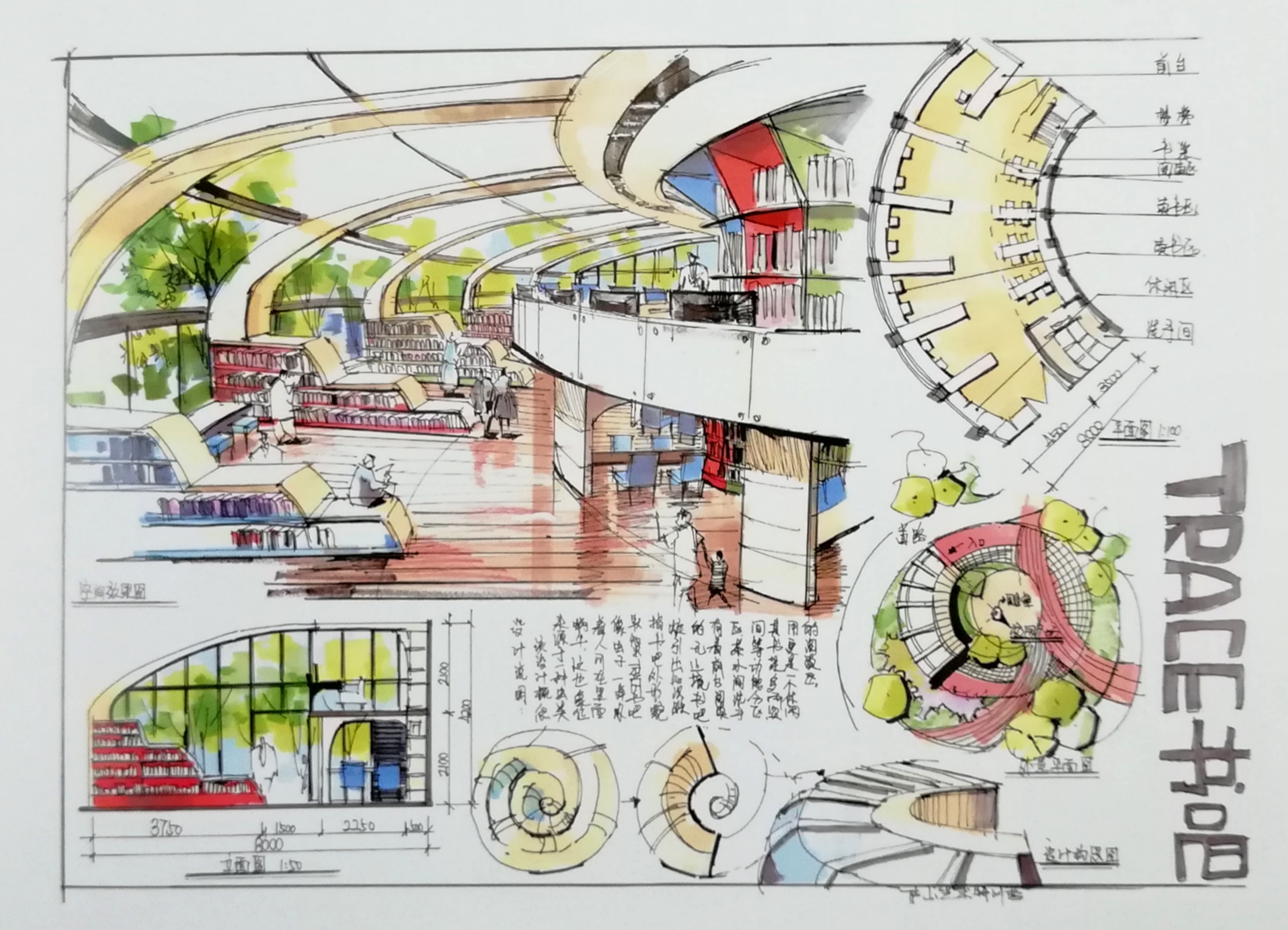

从入门到时考研教材效果图

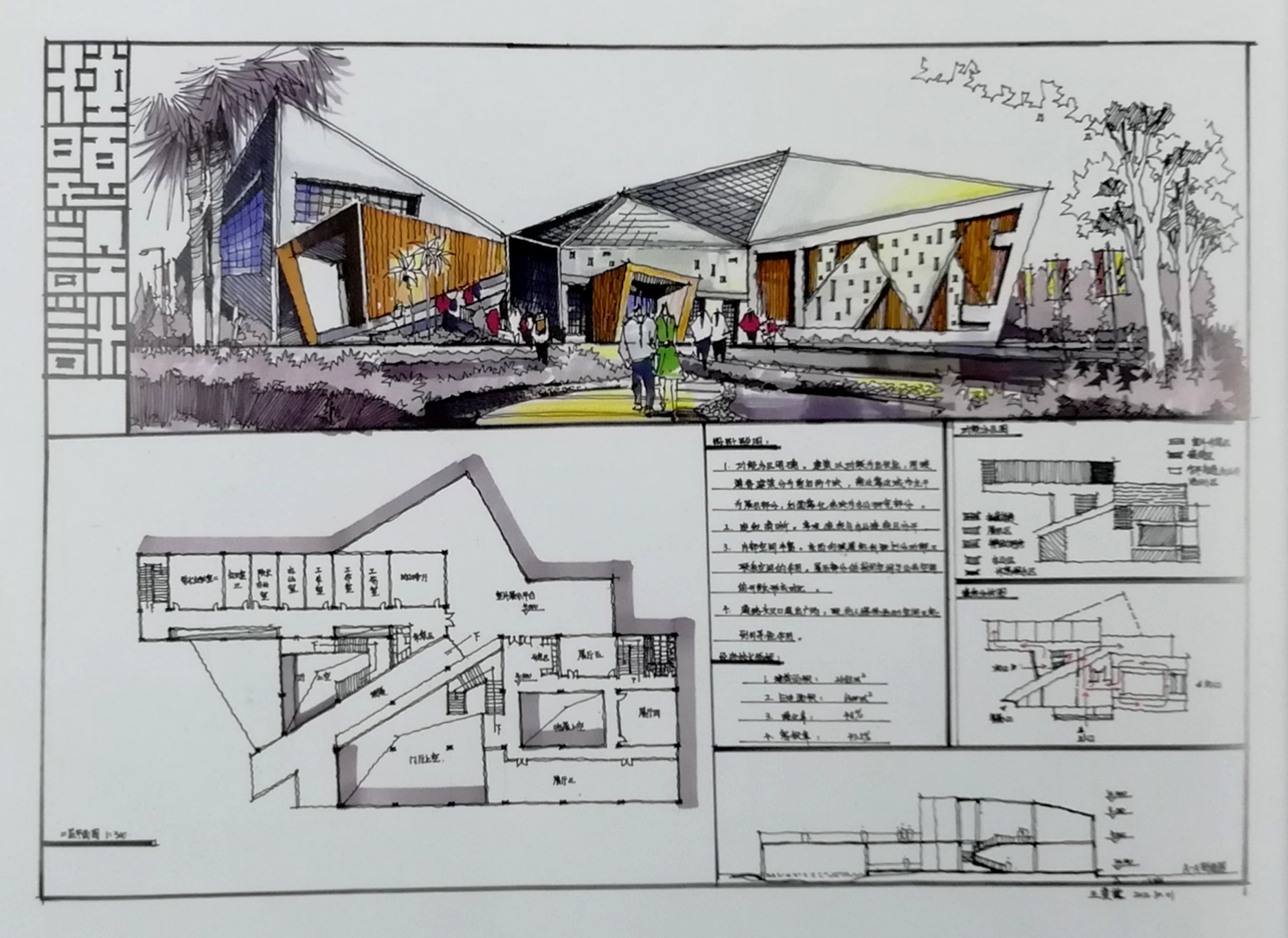

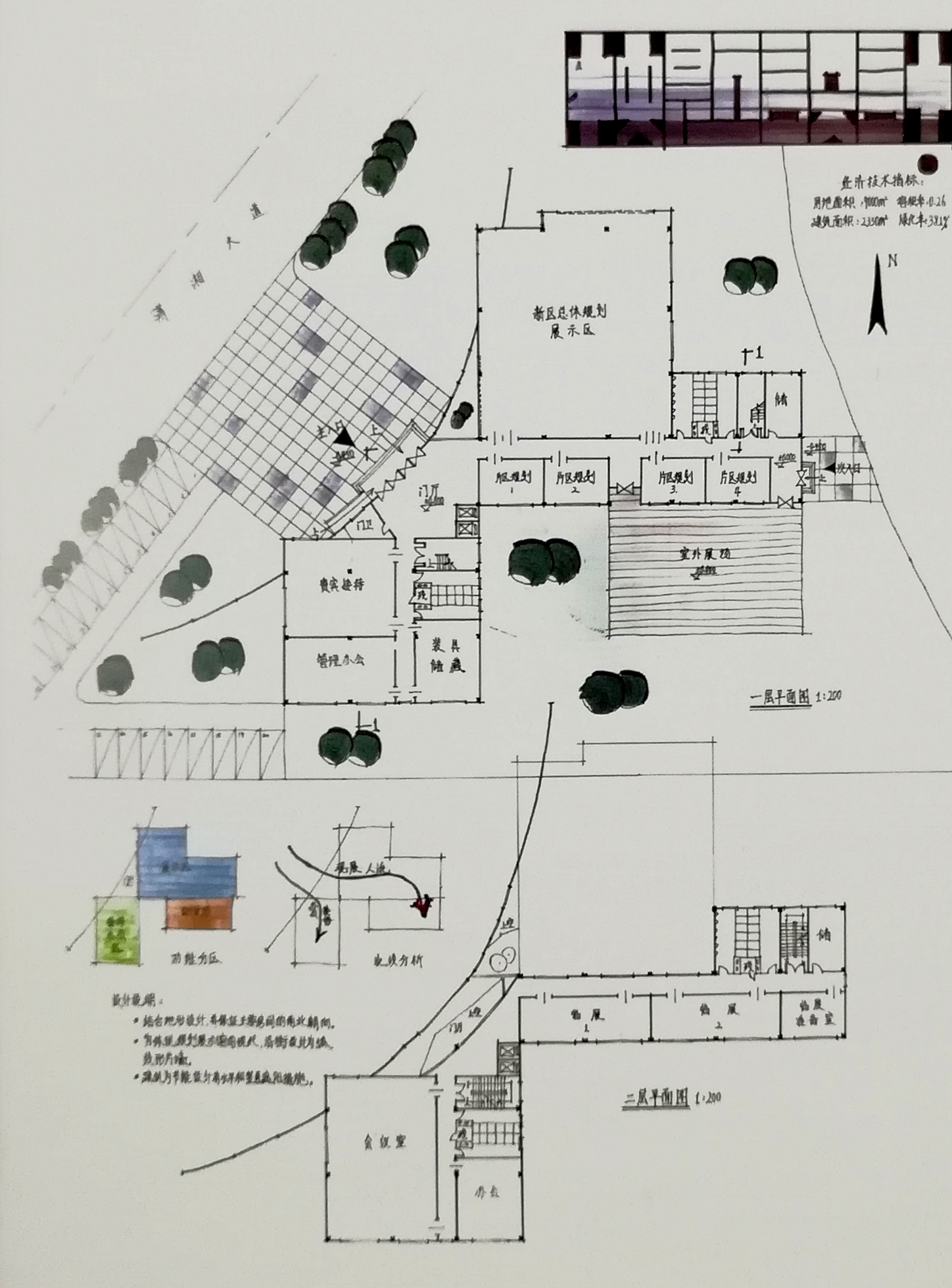

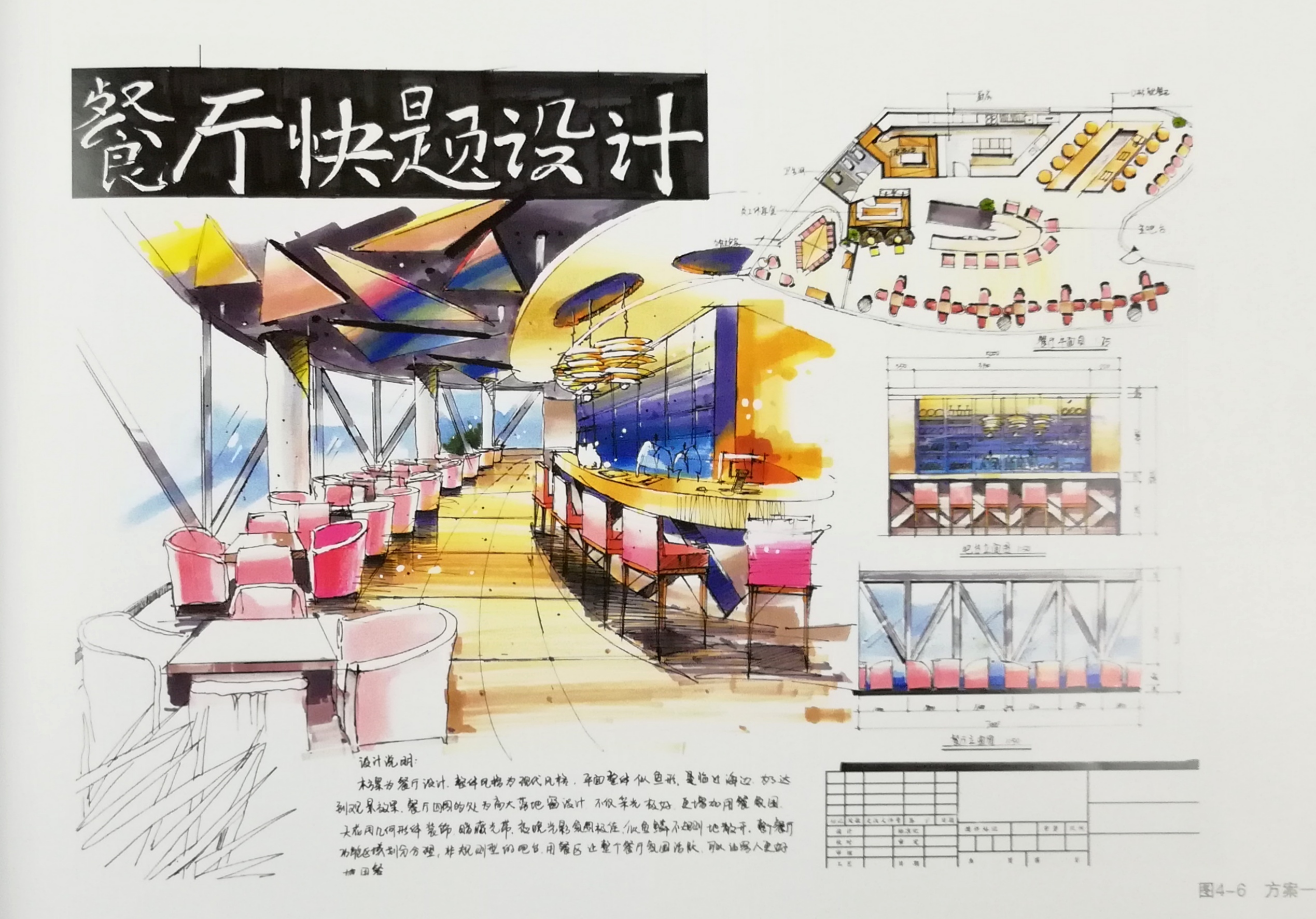

（三）、快题设计训练

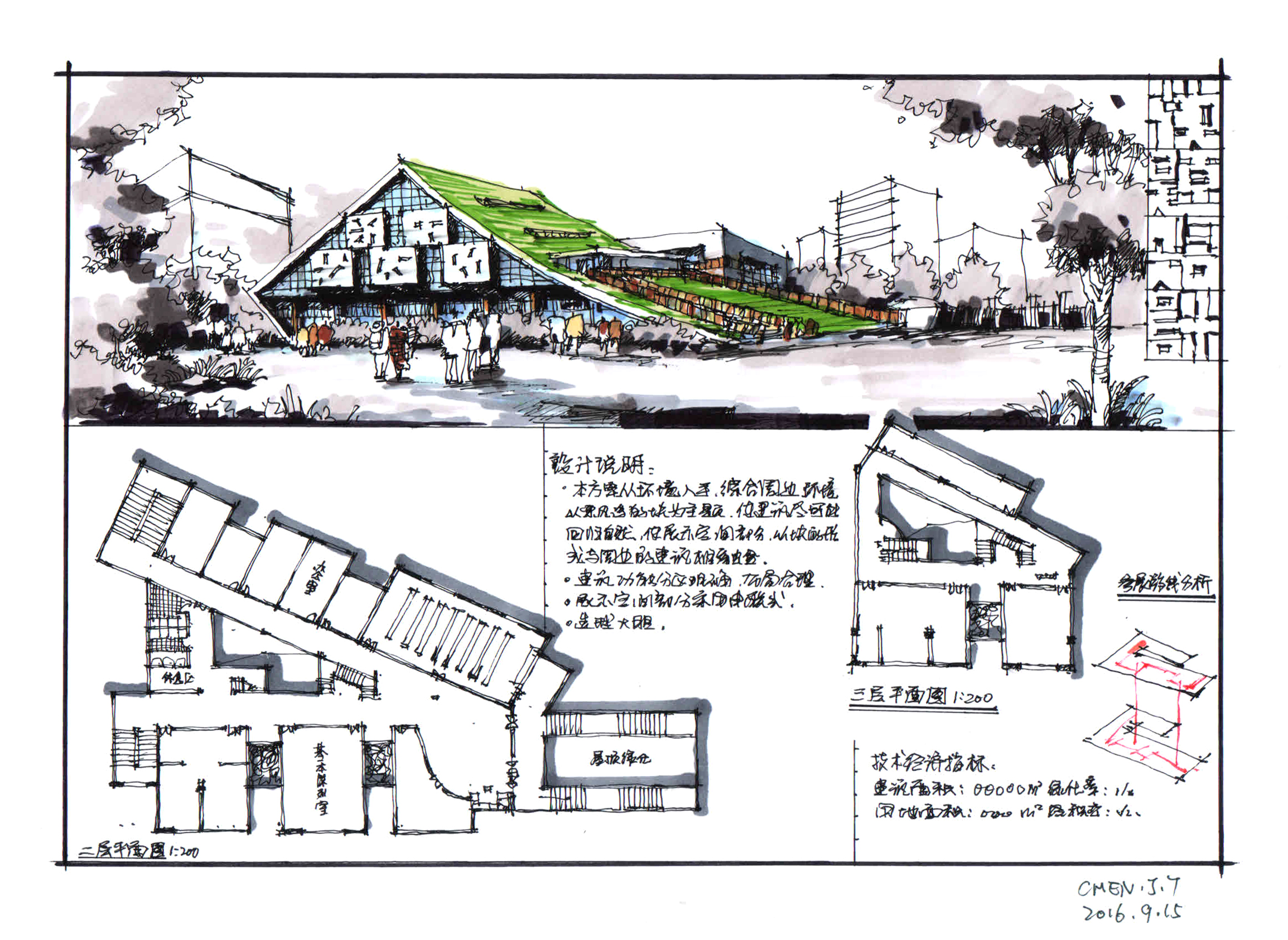

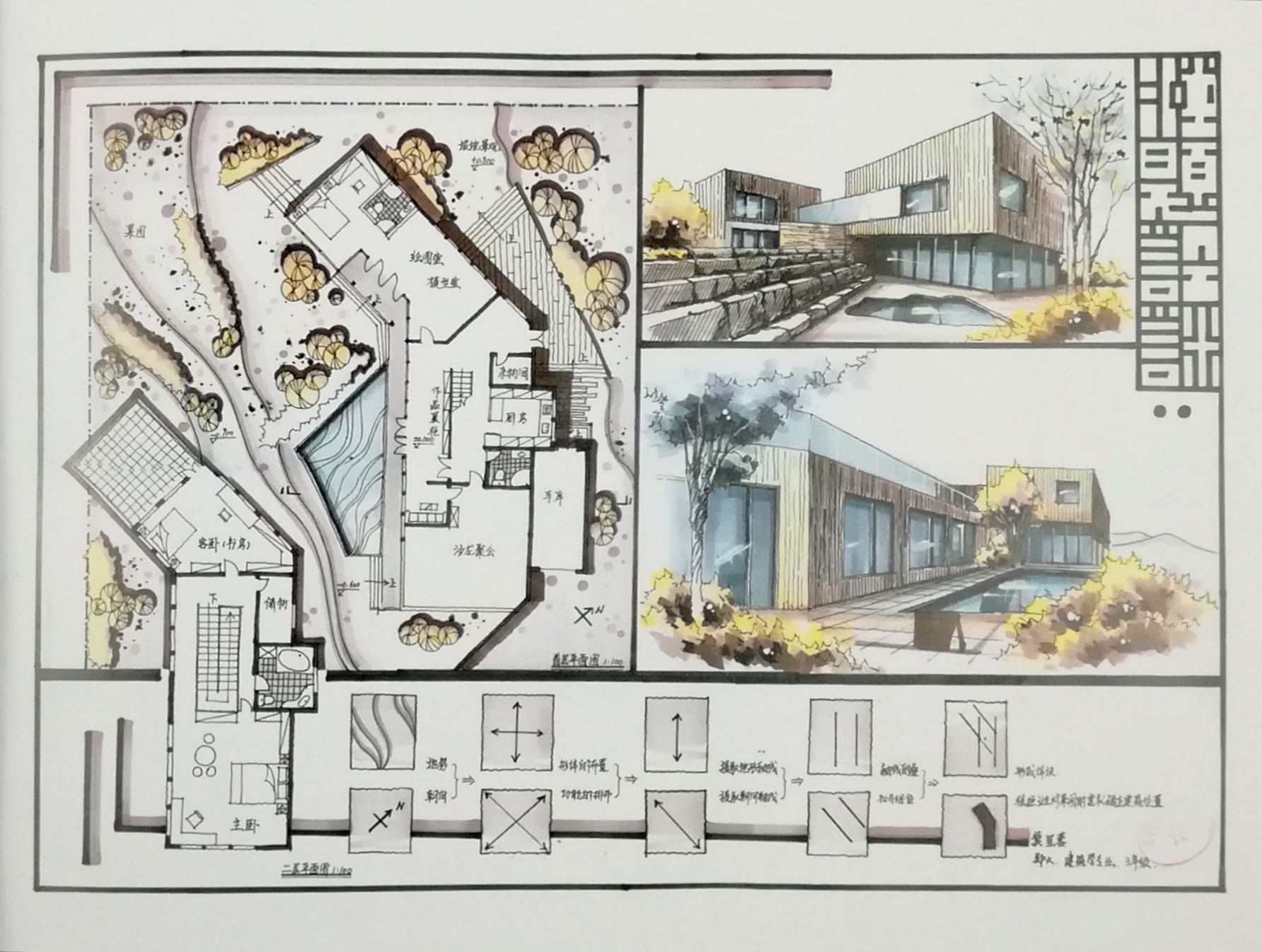

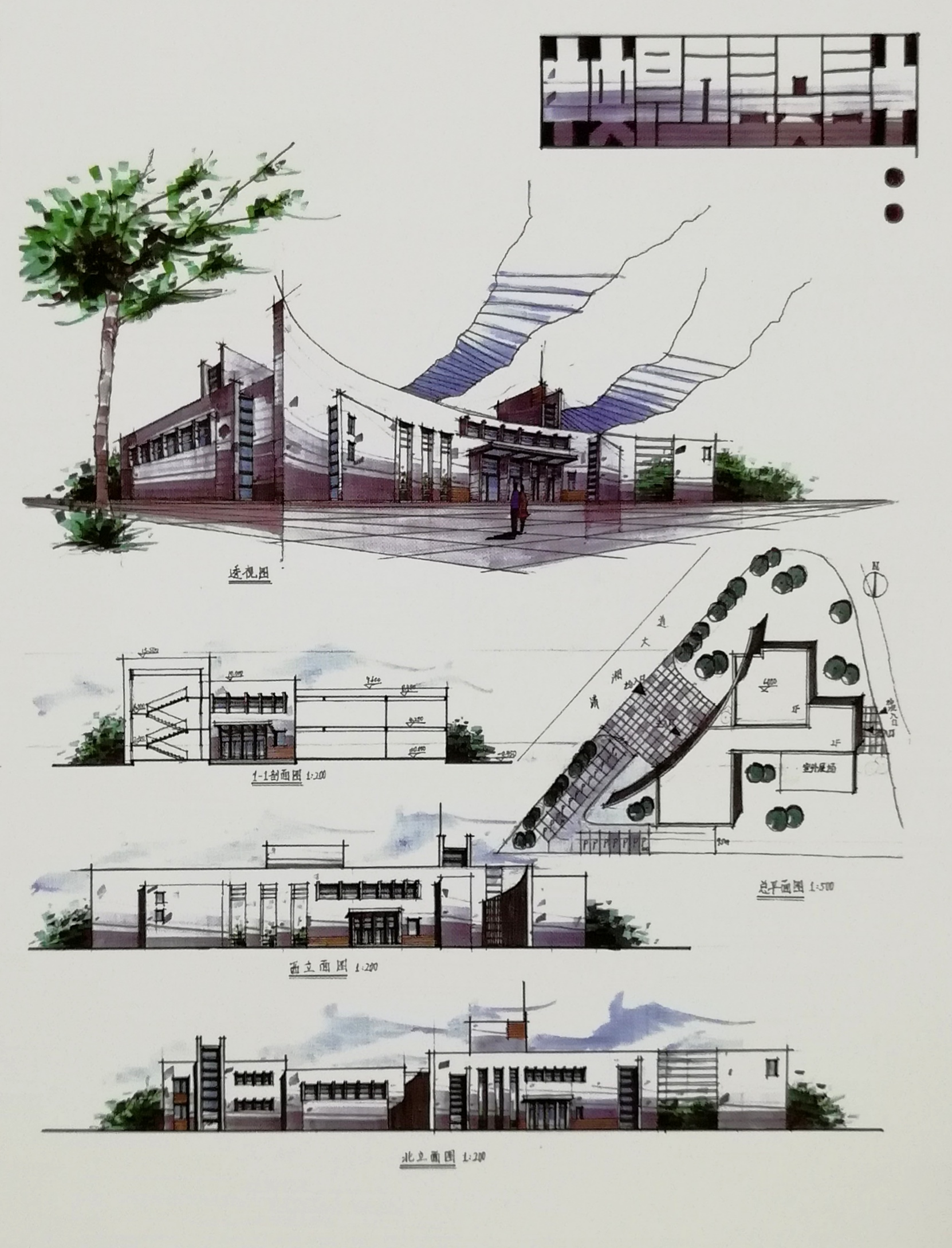

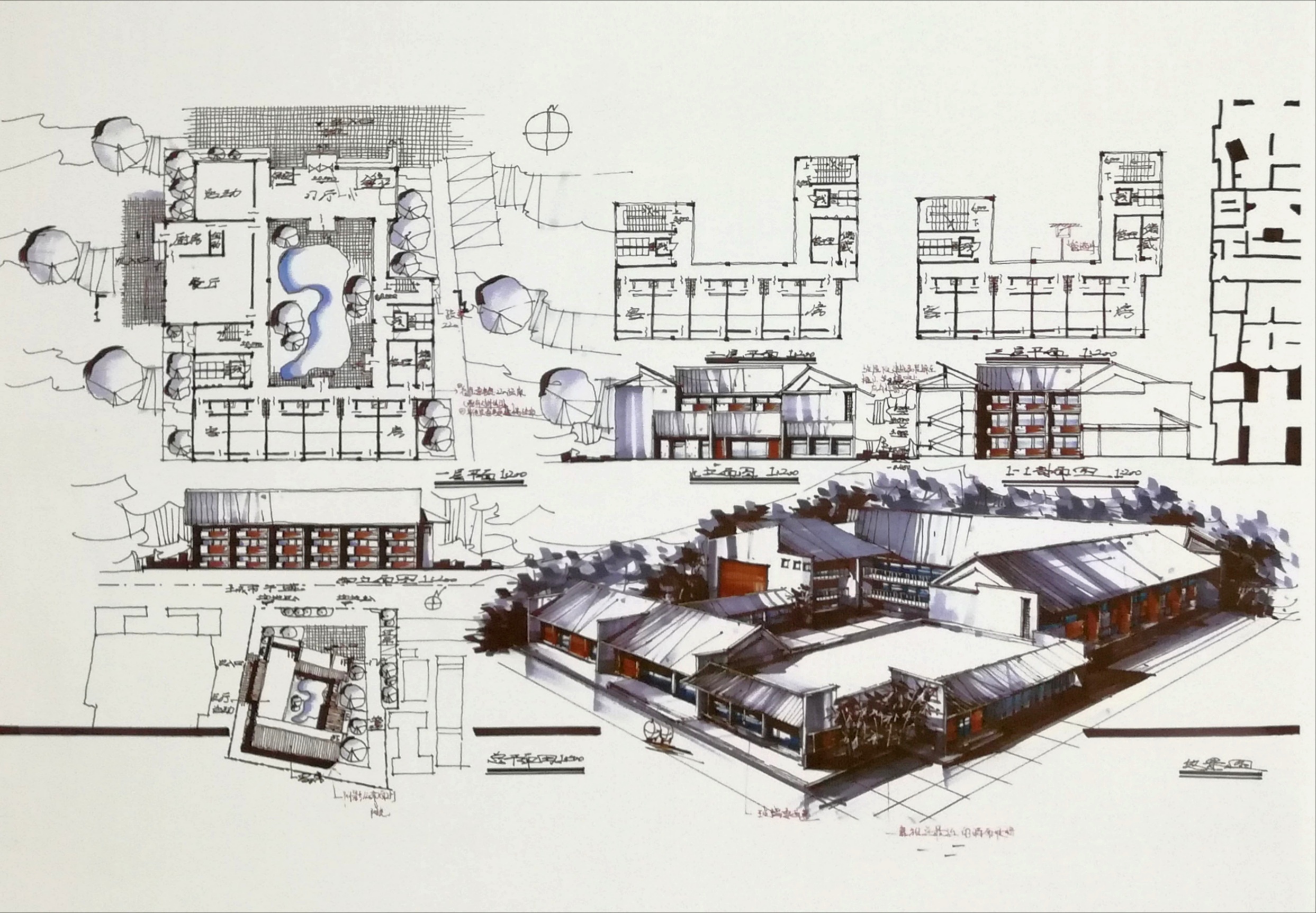

1、快题设计临摩（计平期未分30%，交齐作业可合格，优秀可得高分）

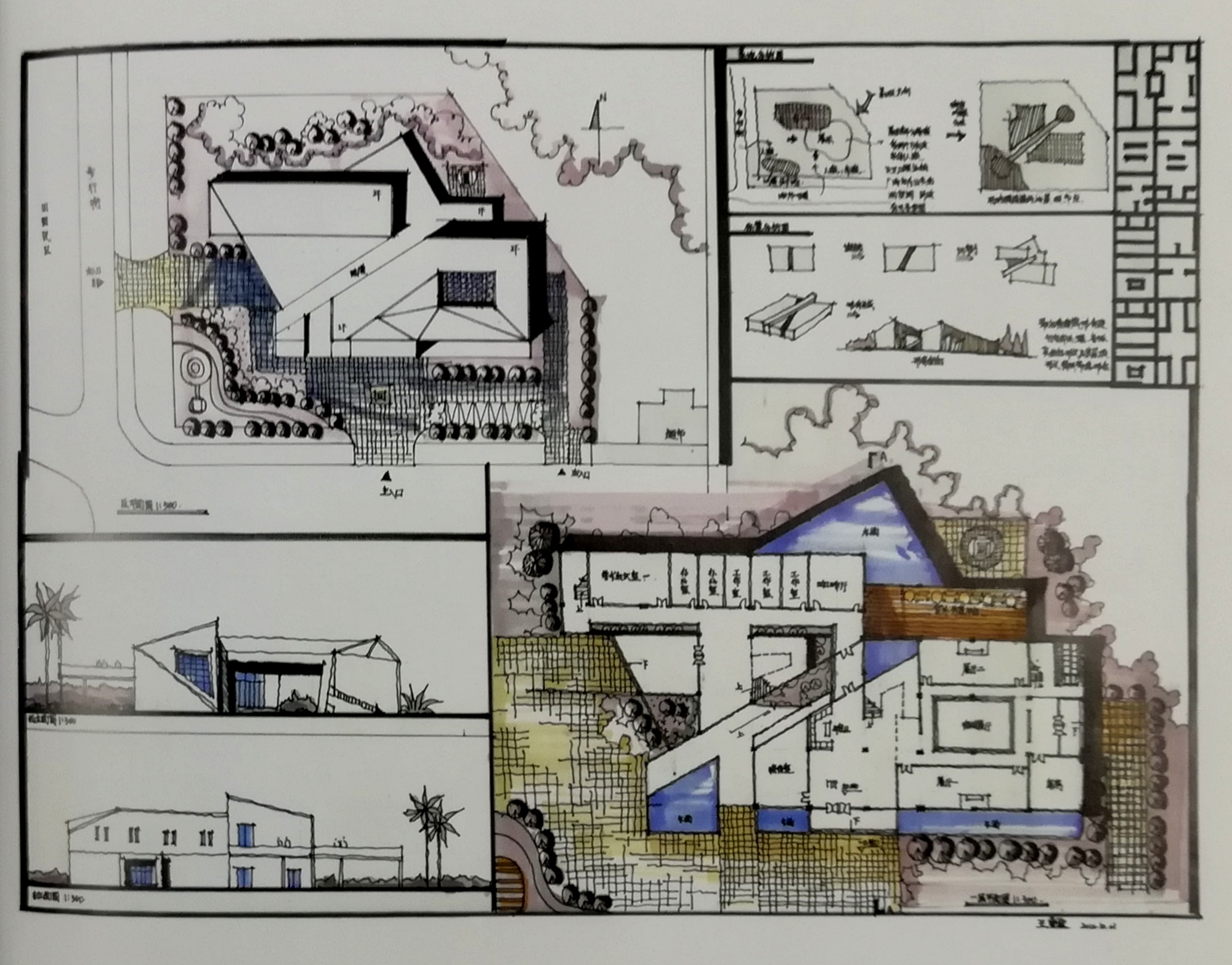

在6周内完成1份（2张）A3大小的定稿手绘快题设计临摩作业。内容包括建筑外观手绘图、总平面图、鸟瞰图、立面图、节点大样图、分析图、设计说明。可以在课本中选图临摩，也可在课外资料中选图临摩。要求运用钢笔、、彩色铅笔、马克笔表现技法完成作业。作业画在A3大小的复印纸上，不用装裱。





2、快题设计实践（计平期未分34%，交齐作业可合格，优秀可得高分）



在6周内完成1份（2张）A3大小的定稿手绘快题设计作业。内容包括建筑外观手绘图、总平面图、鸟瞰图、立面图、节点大样图、分析图、设计说明。要求运用钢笔、、彩色铅笔、马克笔表现技法完成作业。作业画在A4大小的复印纸上，不用装裱。（如果画透视图觉得有难度，可以用计算机辅助设计，导出线图，再绘制手绘图，或手工上色。电子文档一并上交，存2010版本）。



农民宅基地建筑设计



设计内容及要求：三层楼建筑设计，基地的东、西、北三面环街，南面与另一住宅相接，北面与西面二层可以各飞出1.5米，一层要求从北面街入车库，从西面街开大门。其他没有具体要求。



甲方提供参考设计意向图

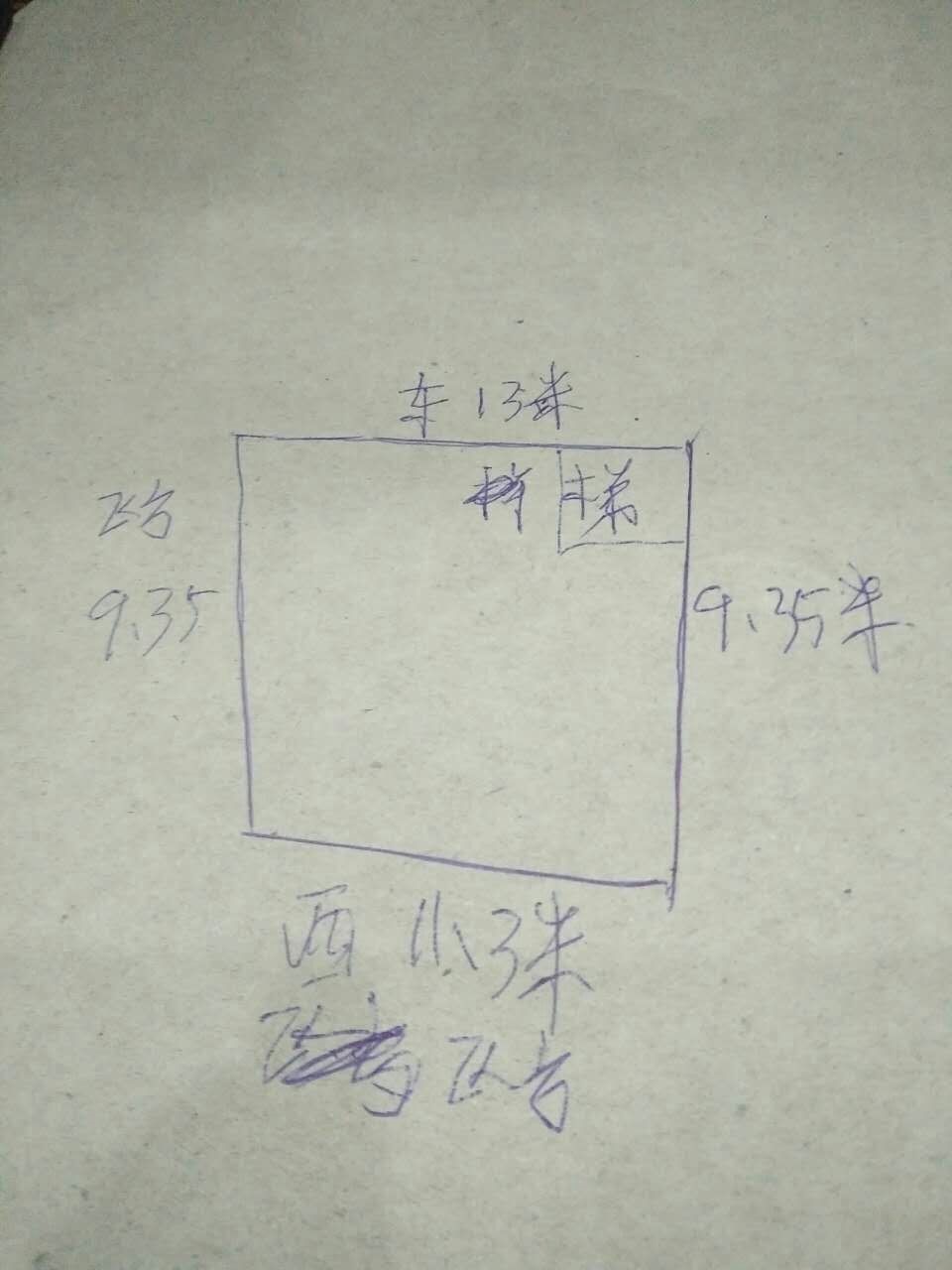

基地尺度

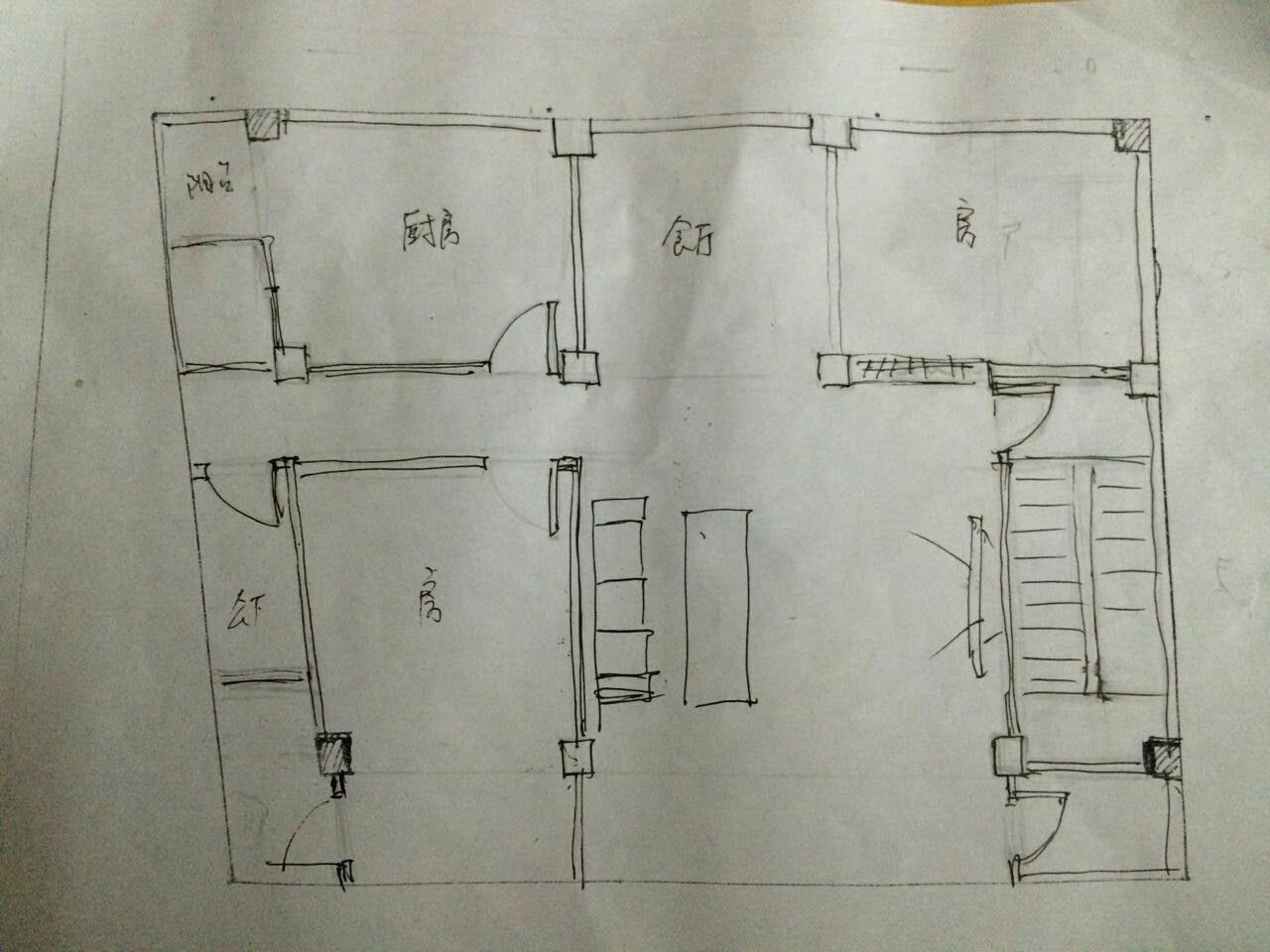

二层平面

三层平面





乙方设计参考

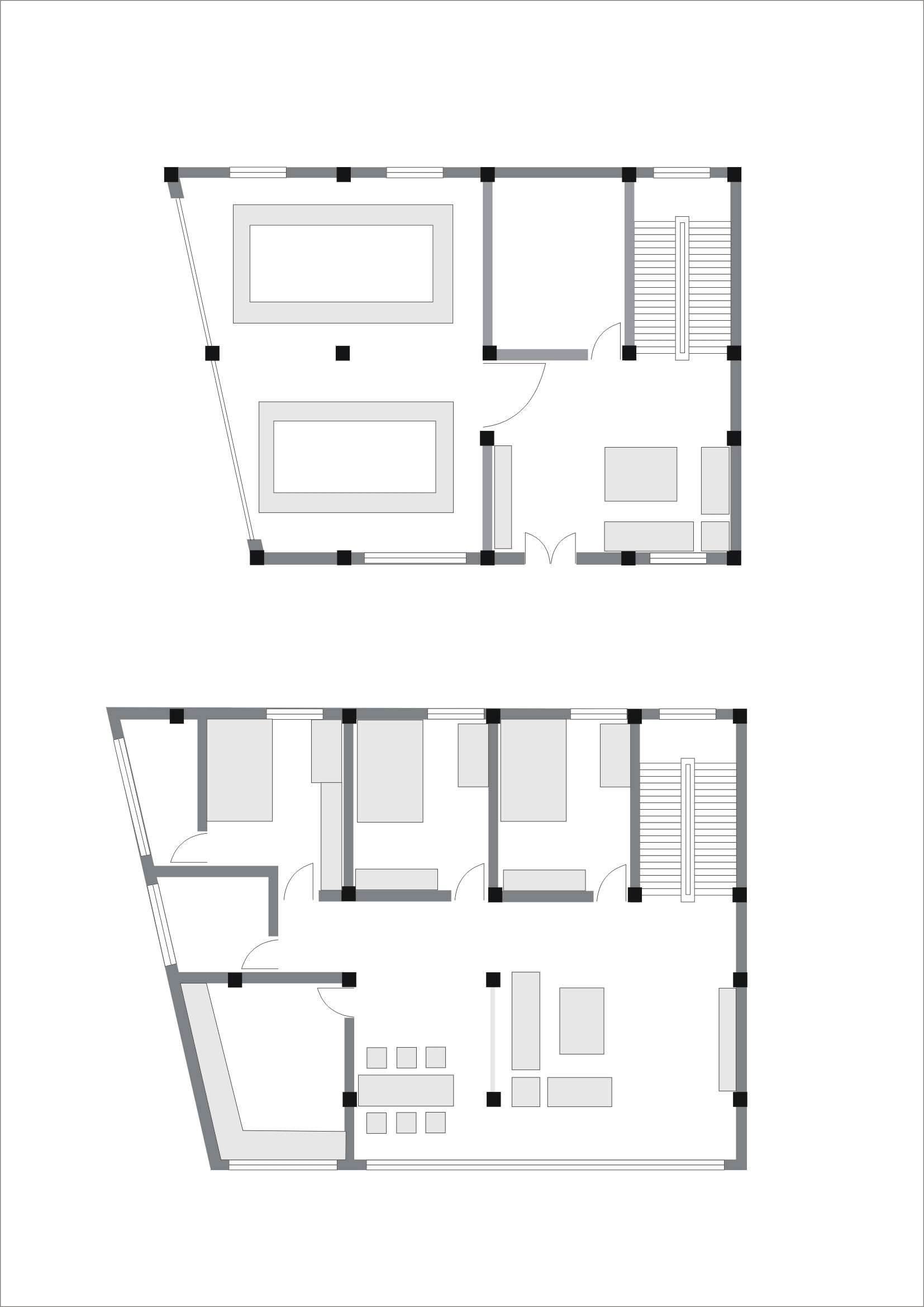

 首层与第二层设计

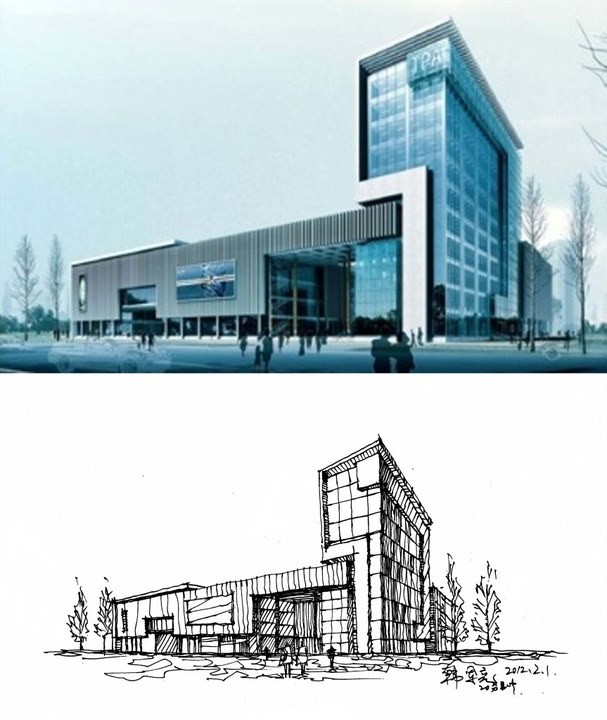

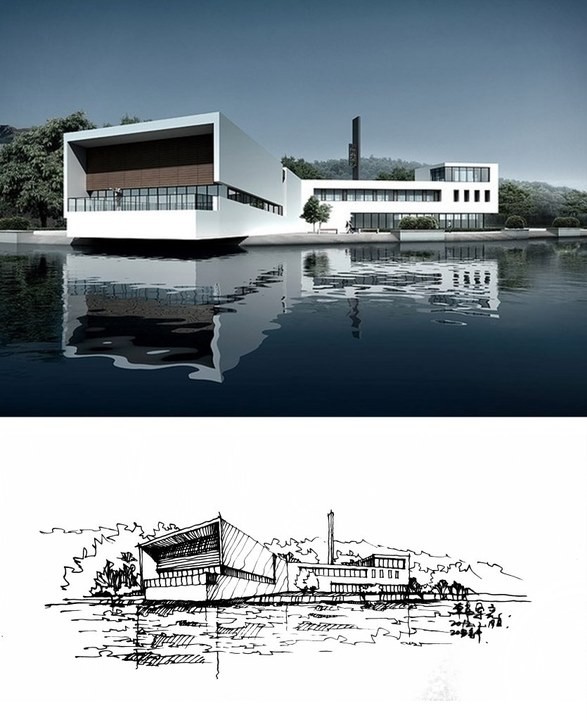

参考建筑相片资料

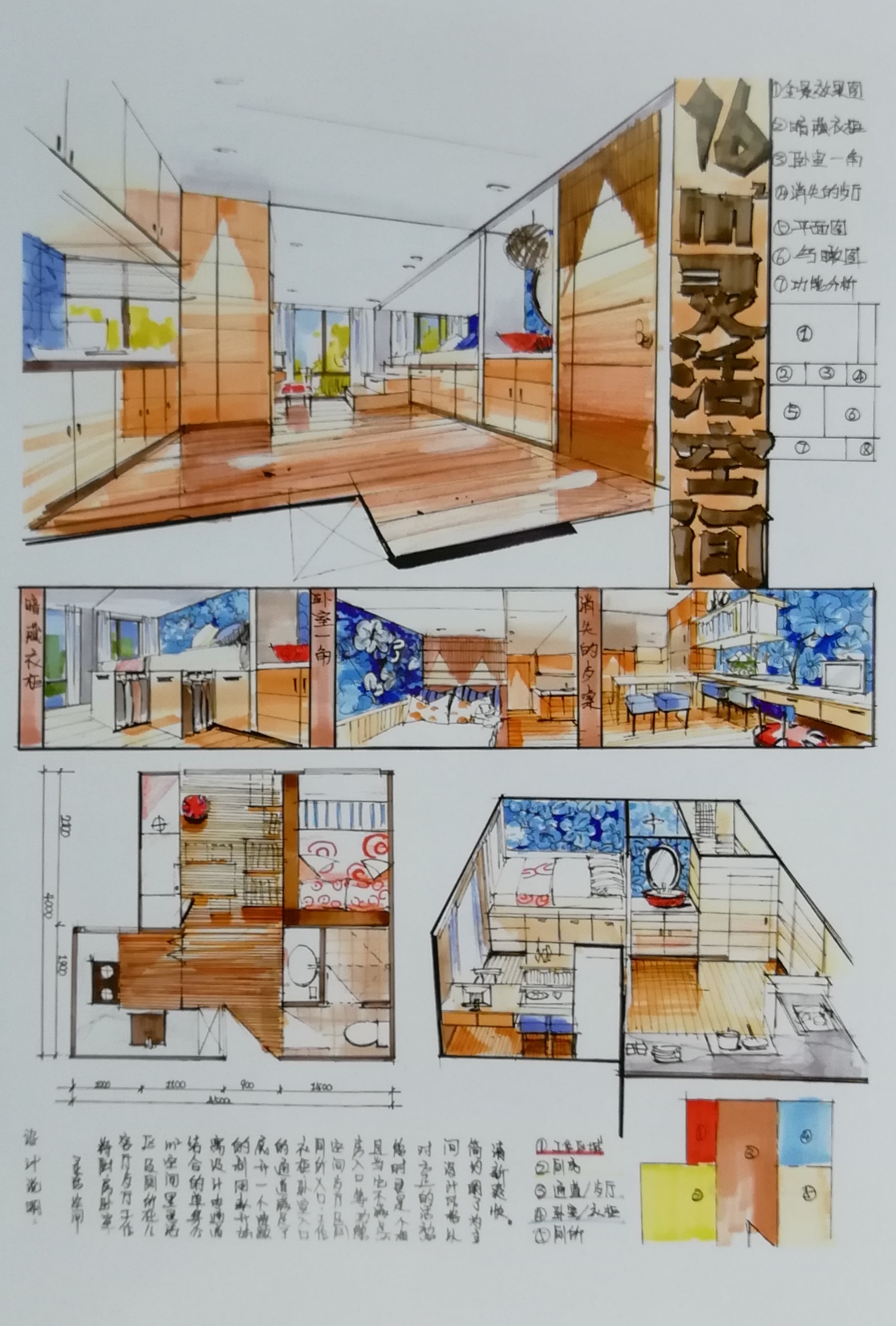

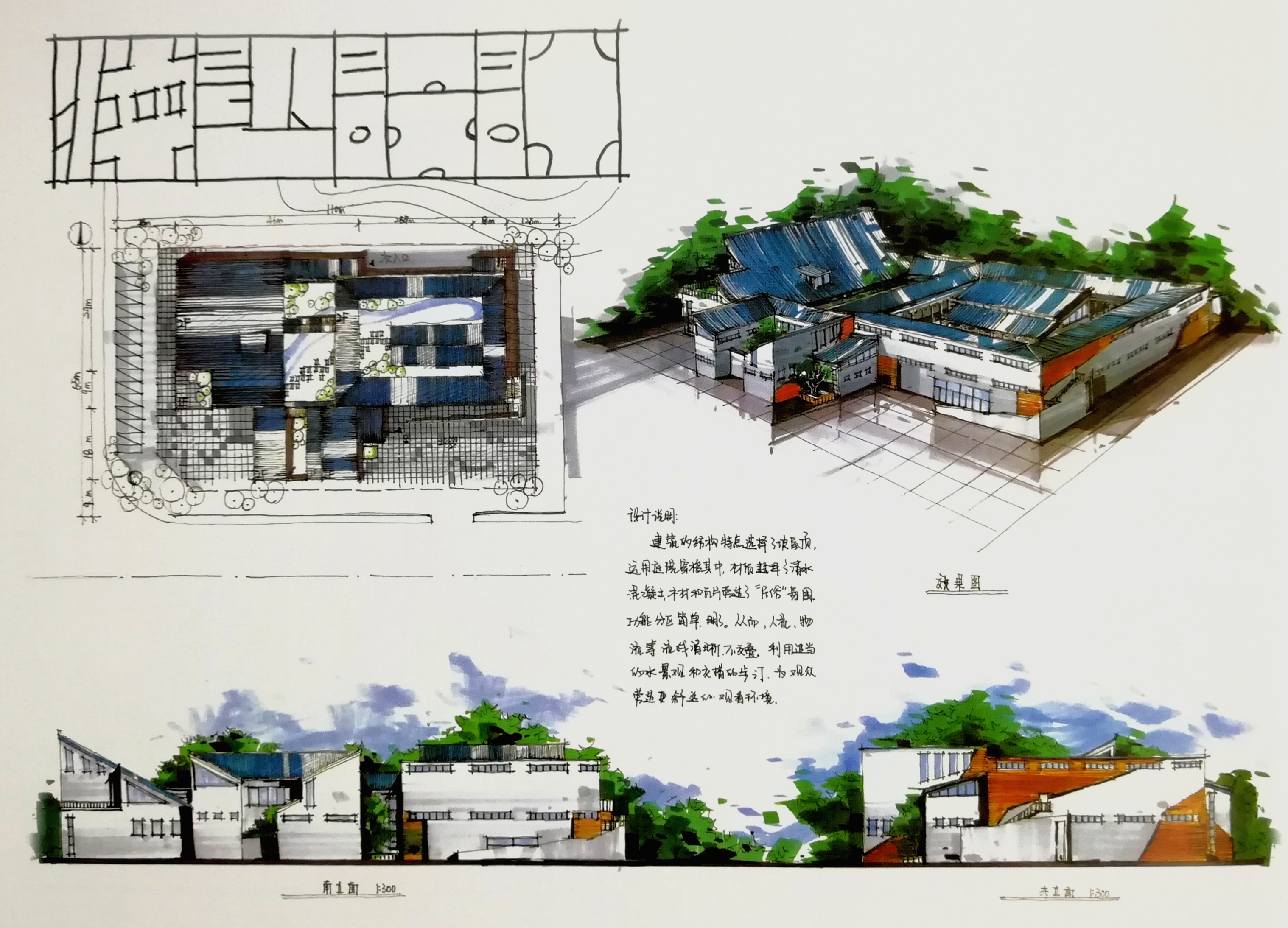

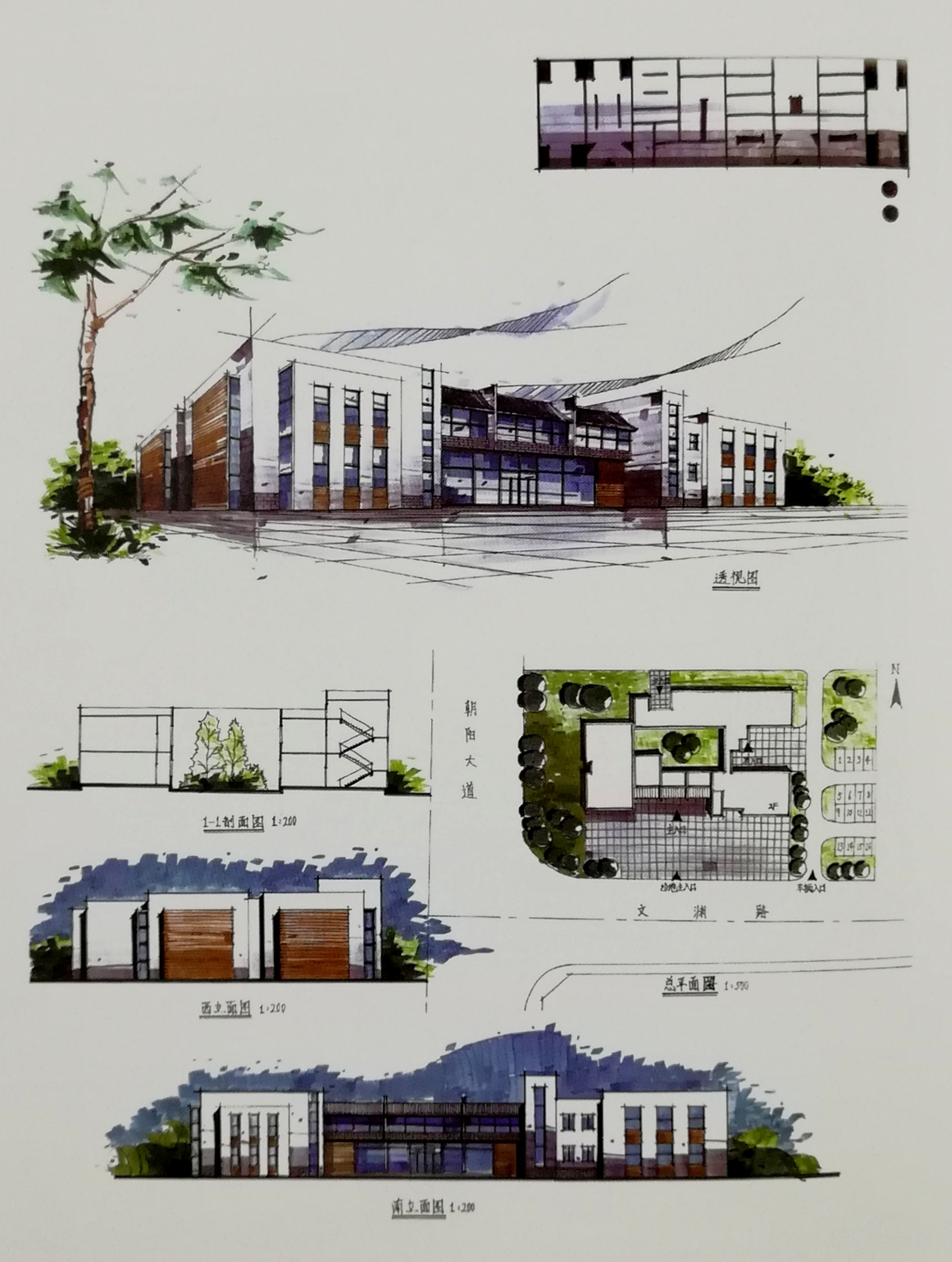

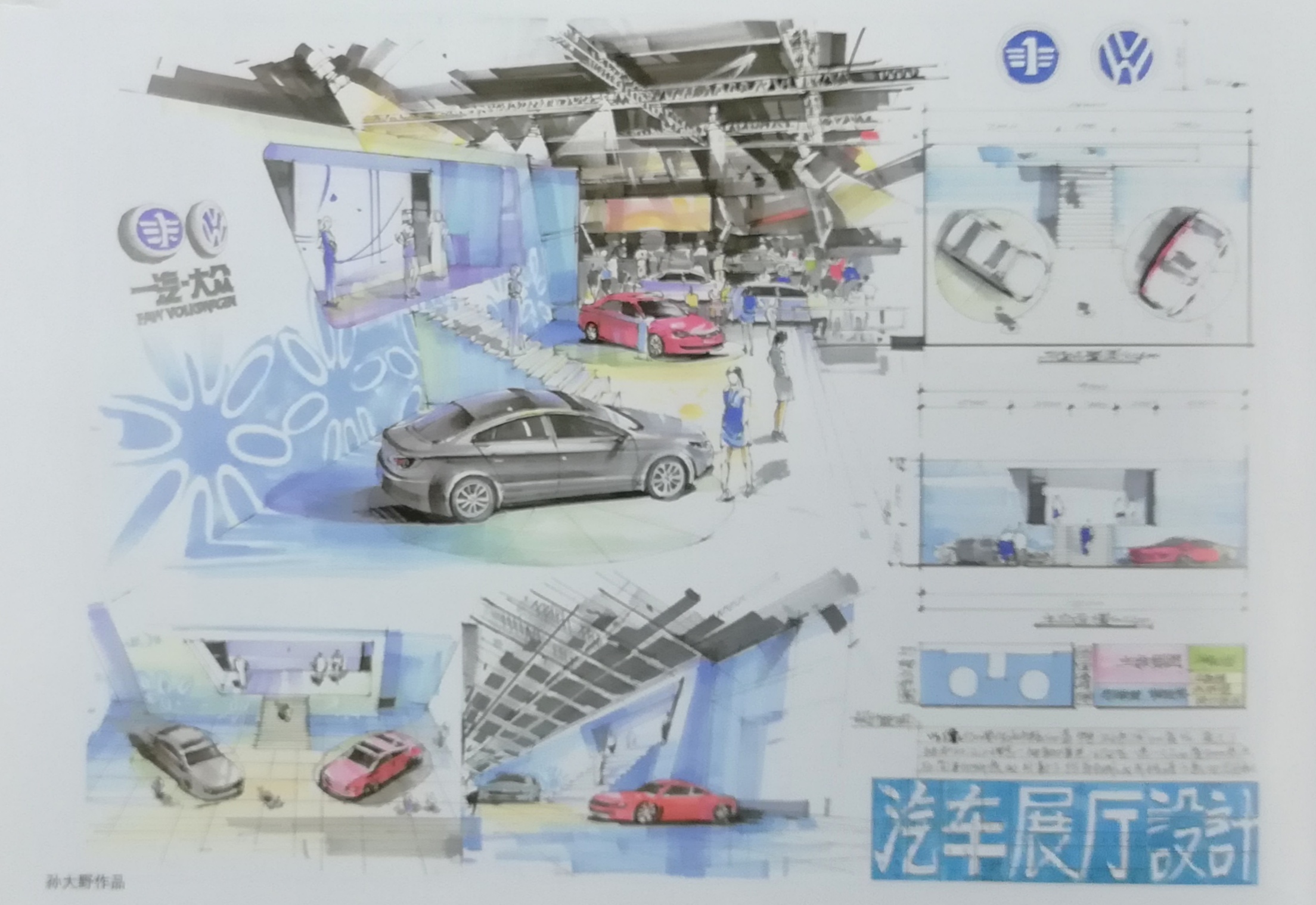

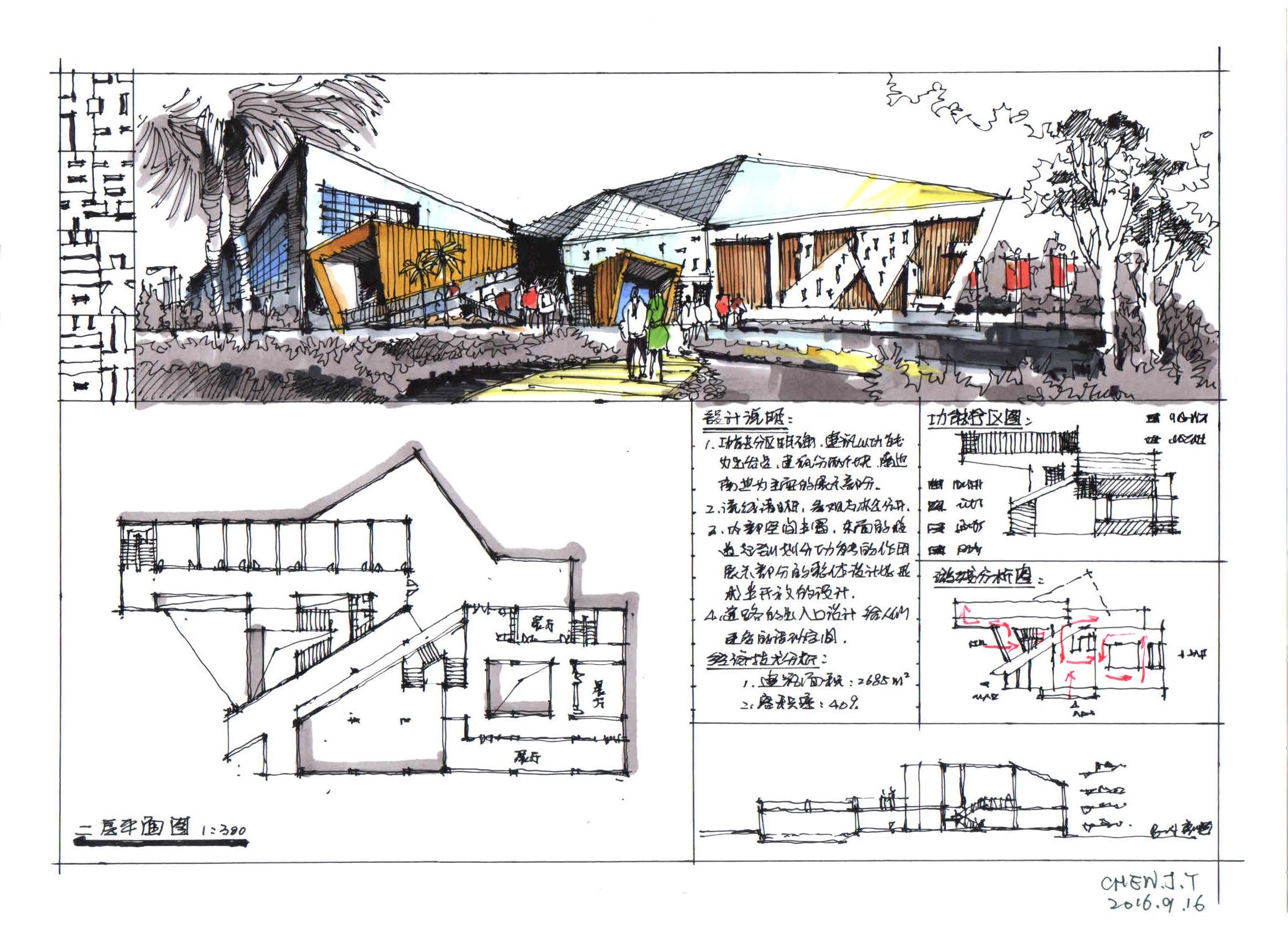

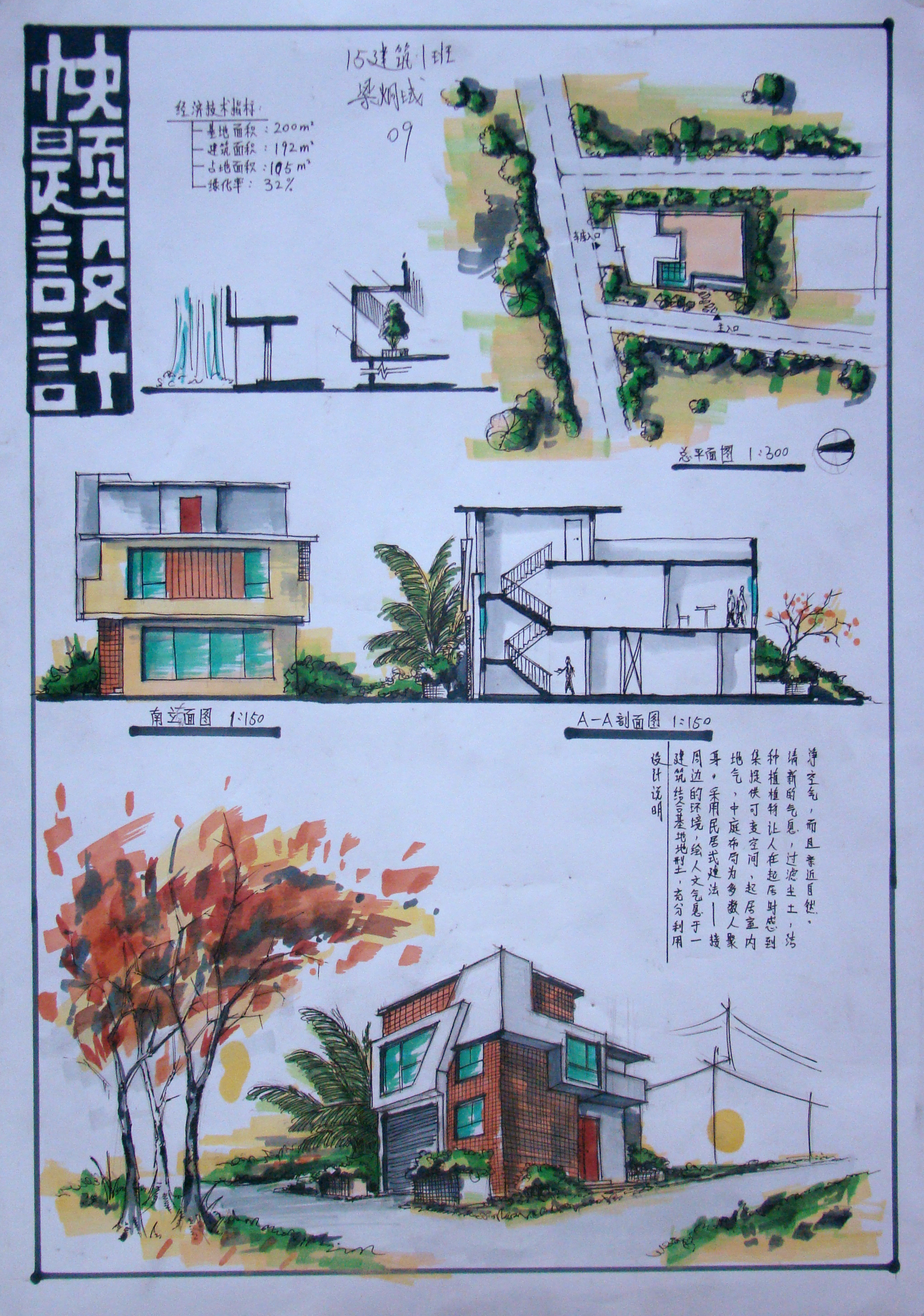

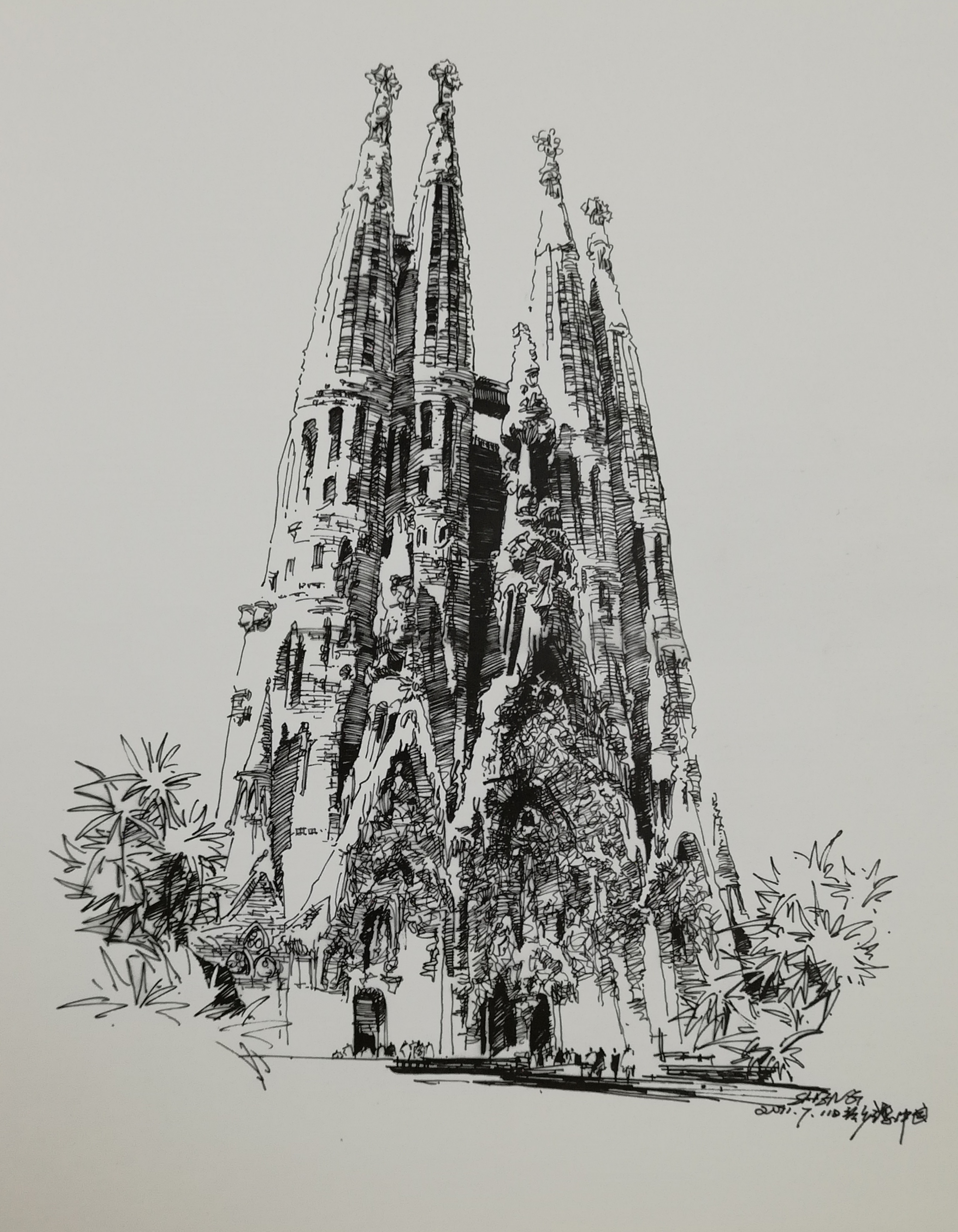

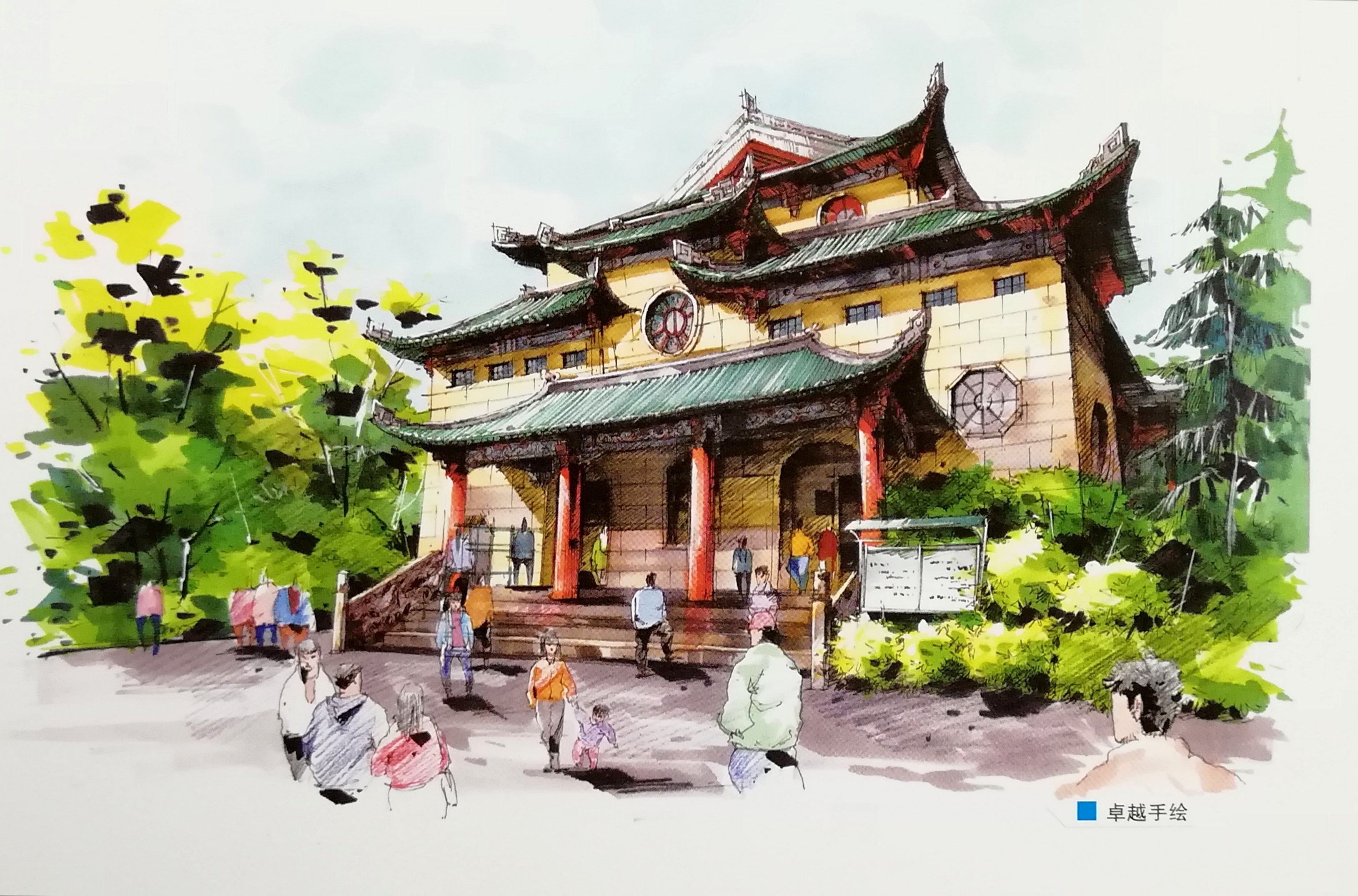

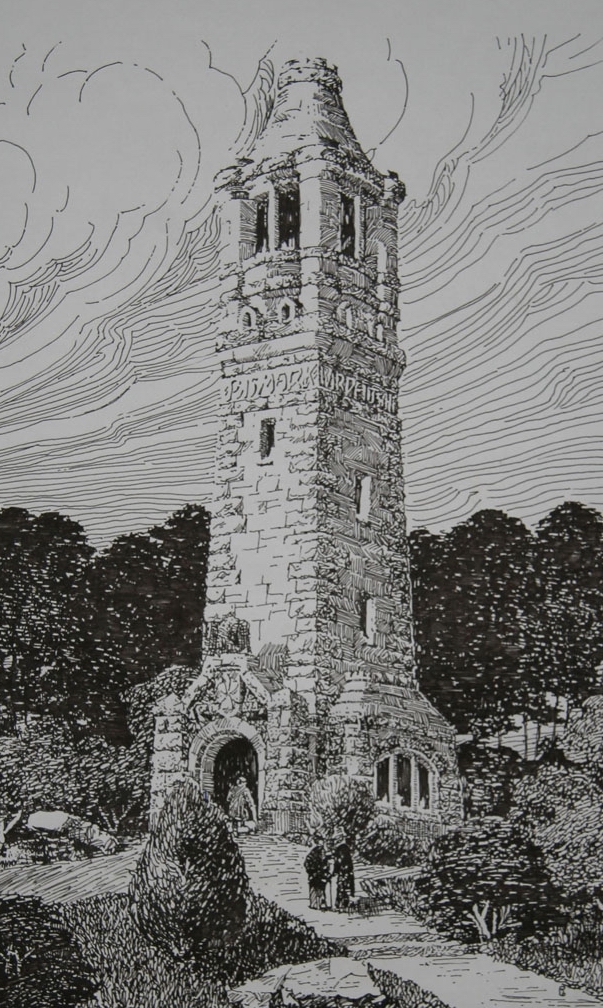

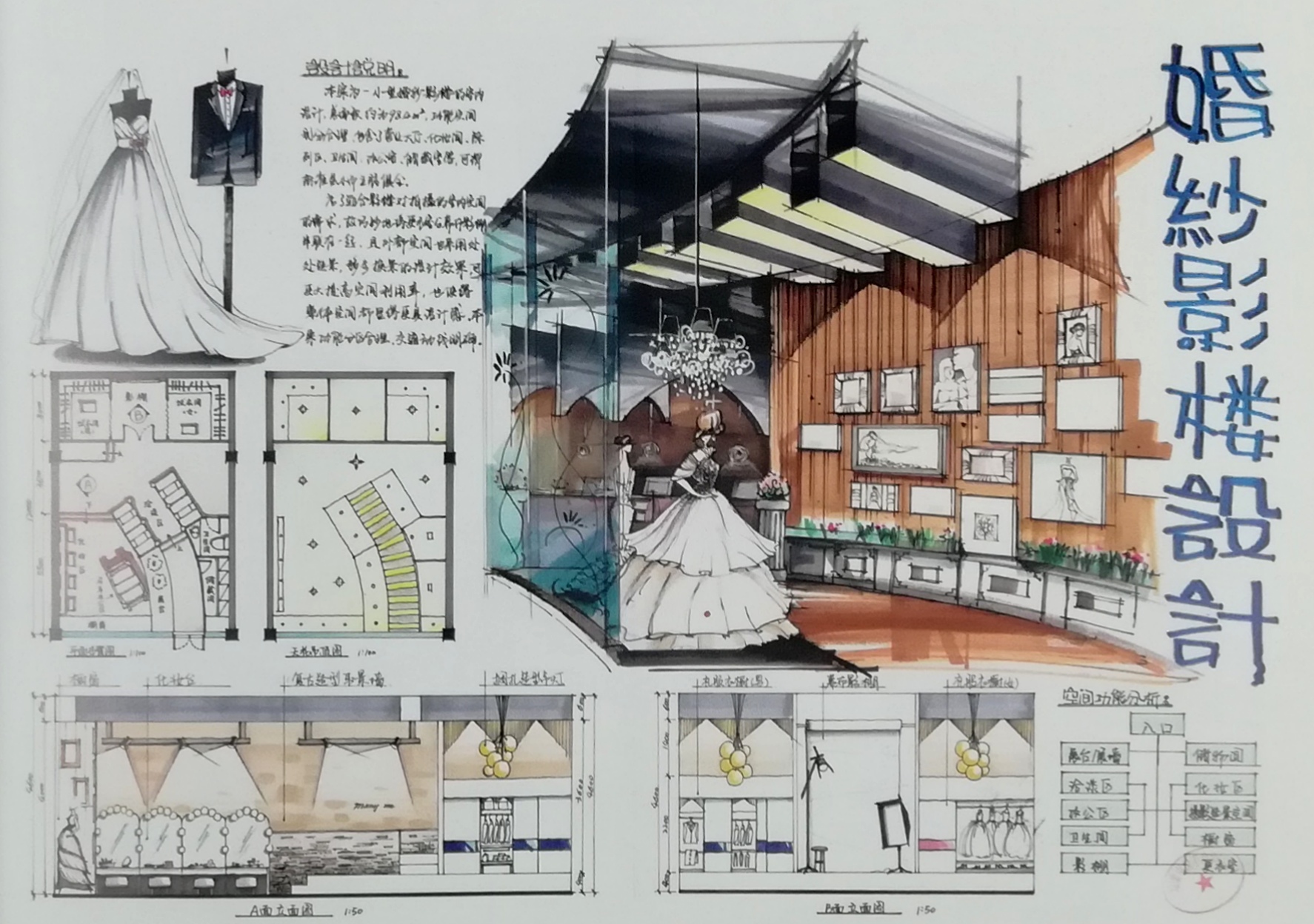

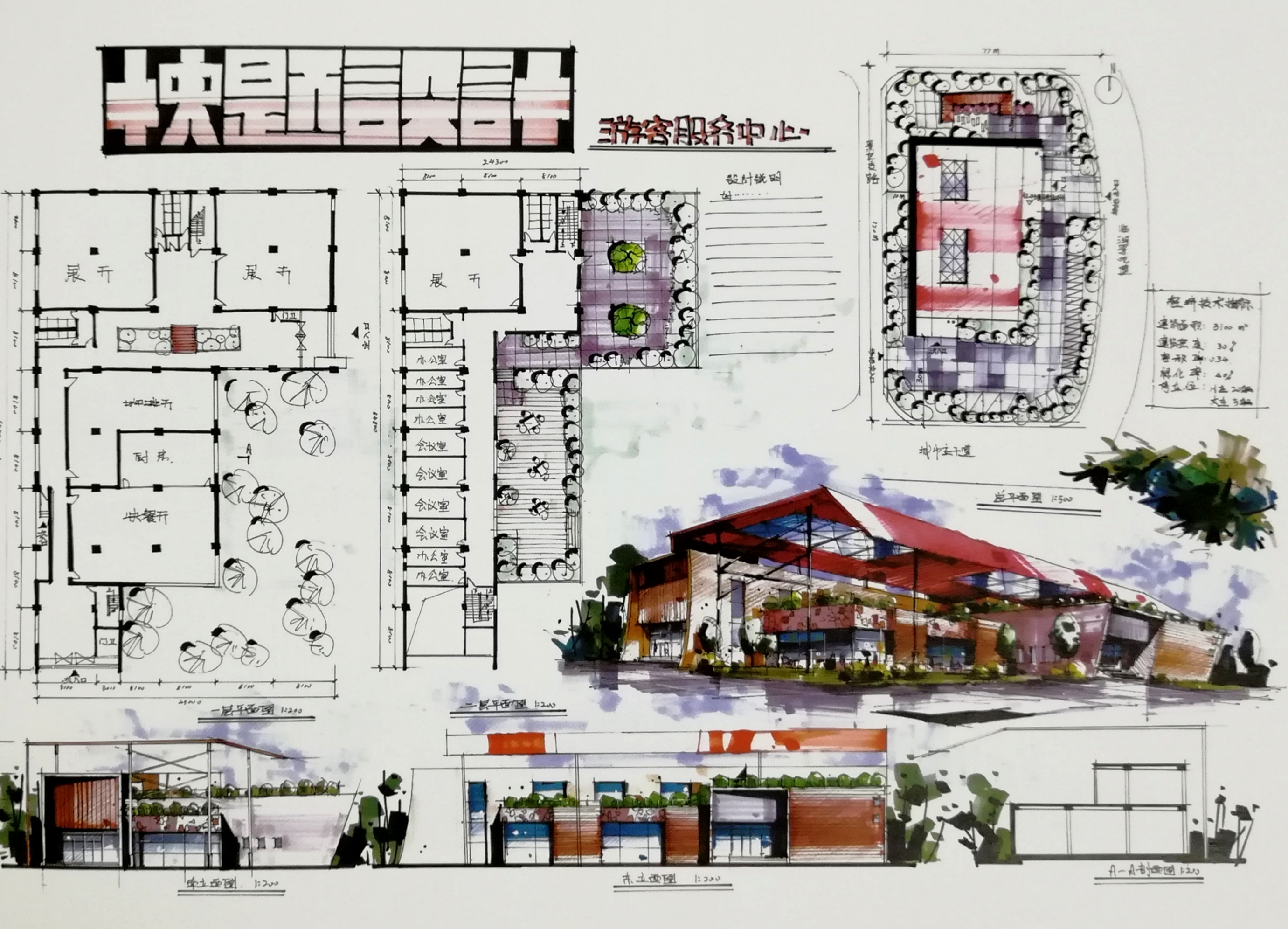

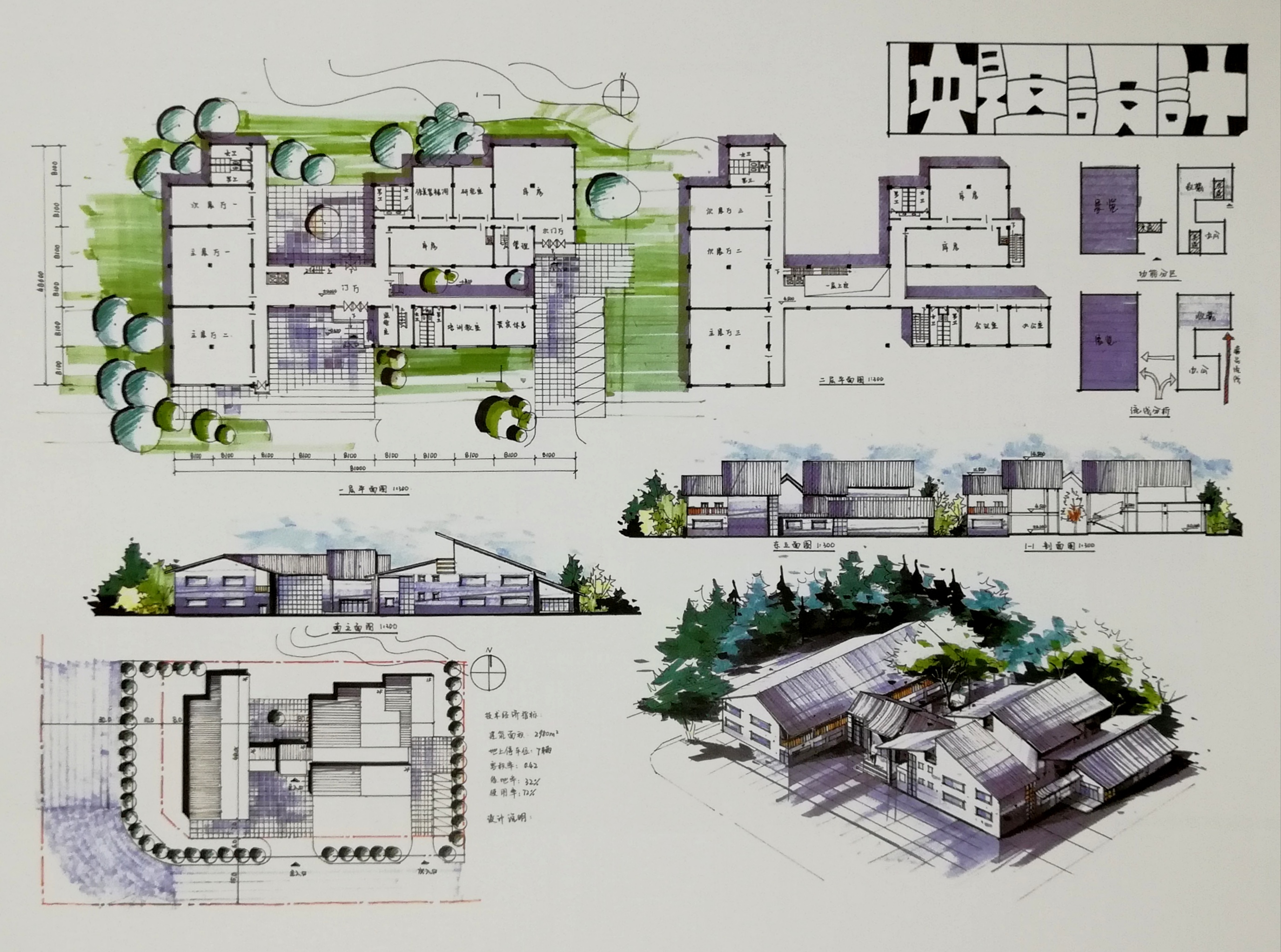

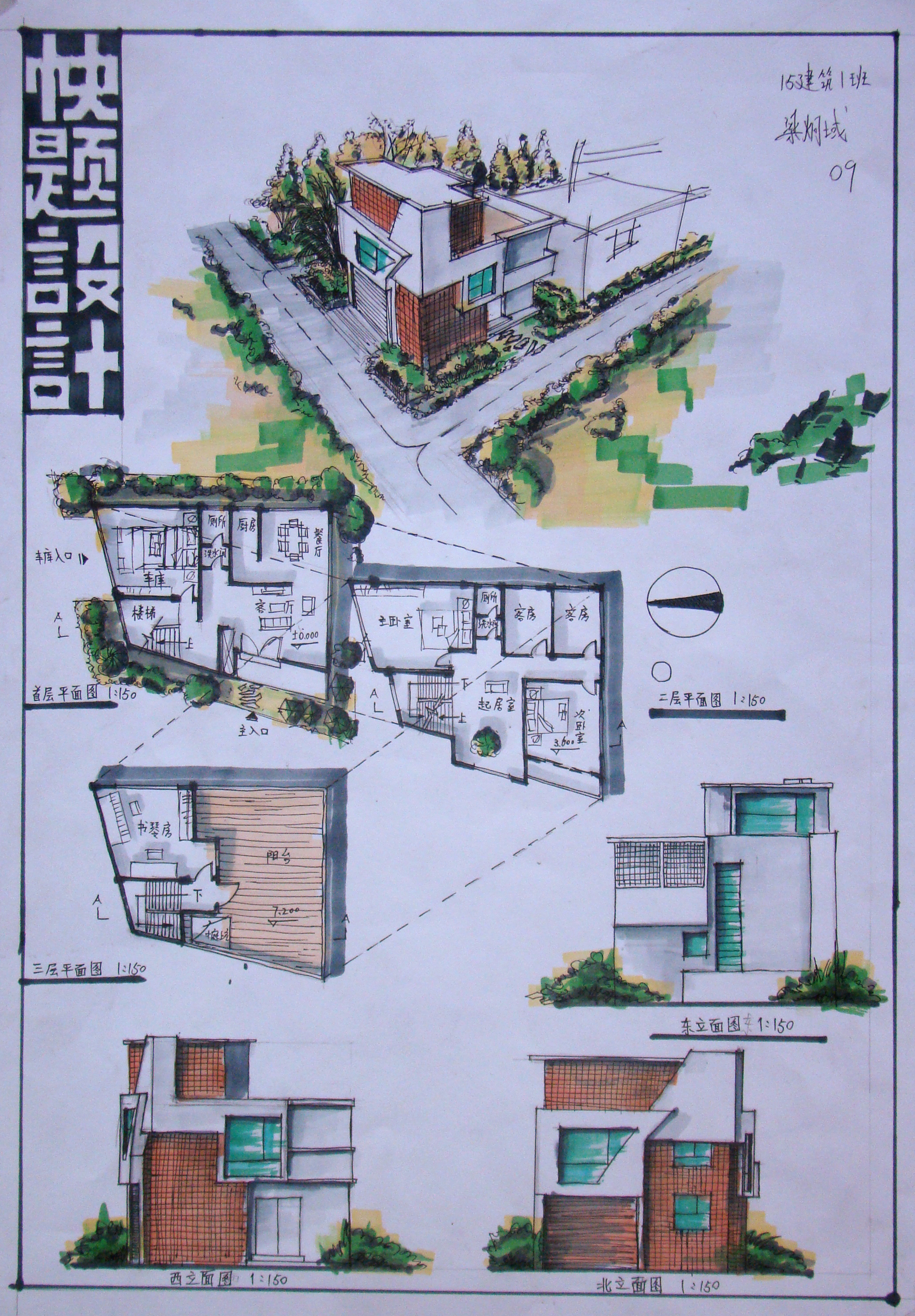

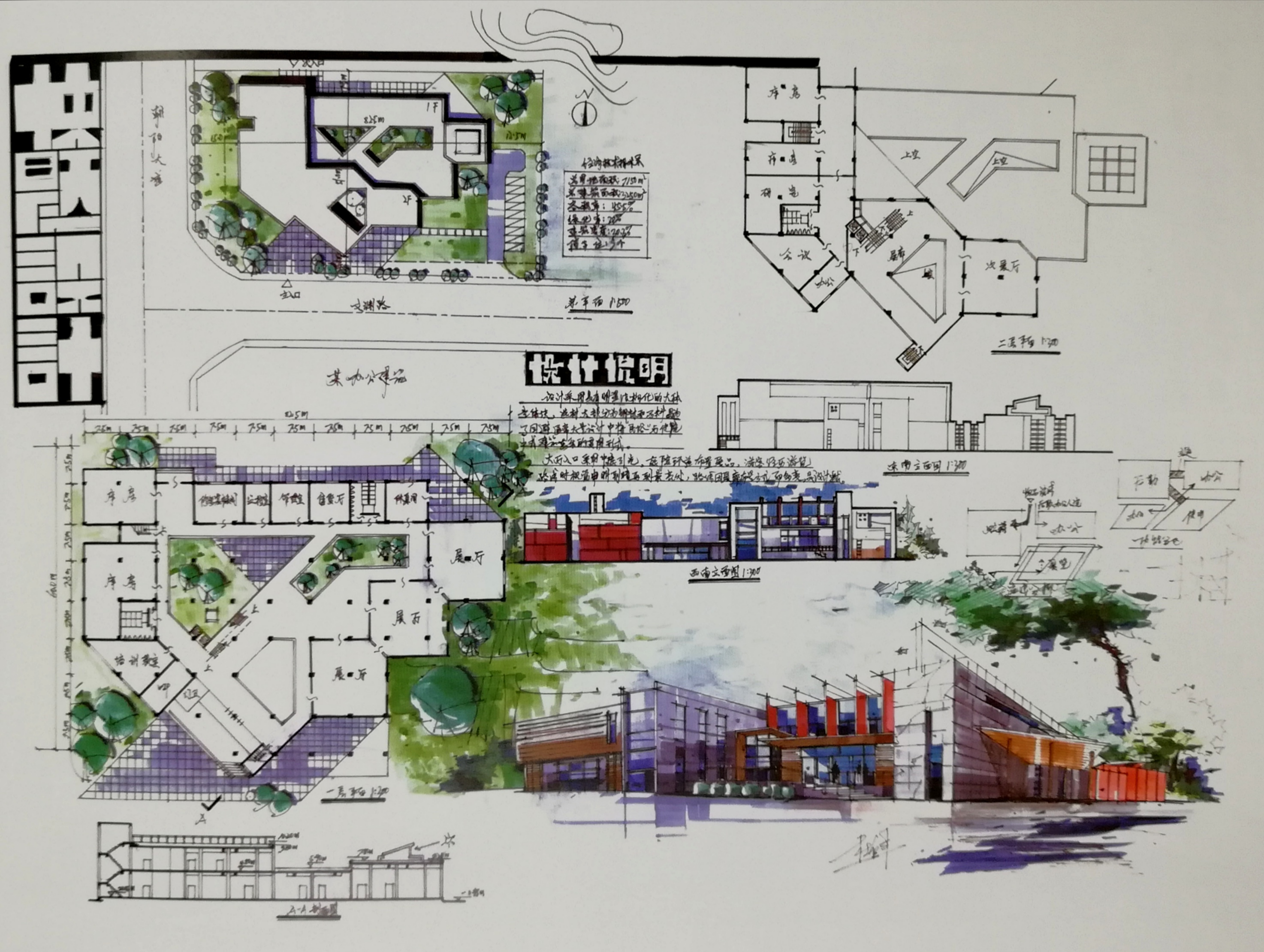

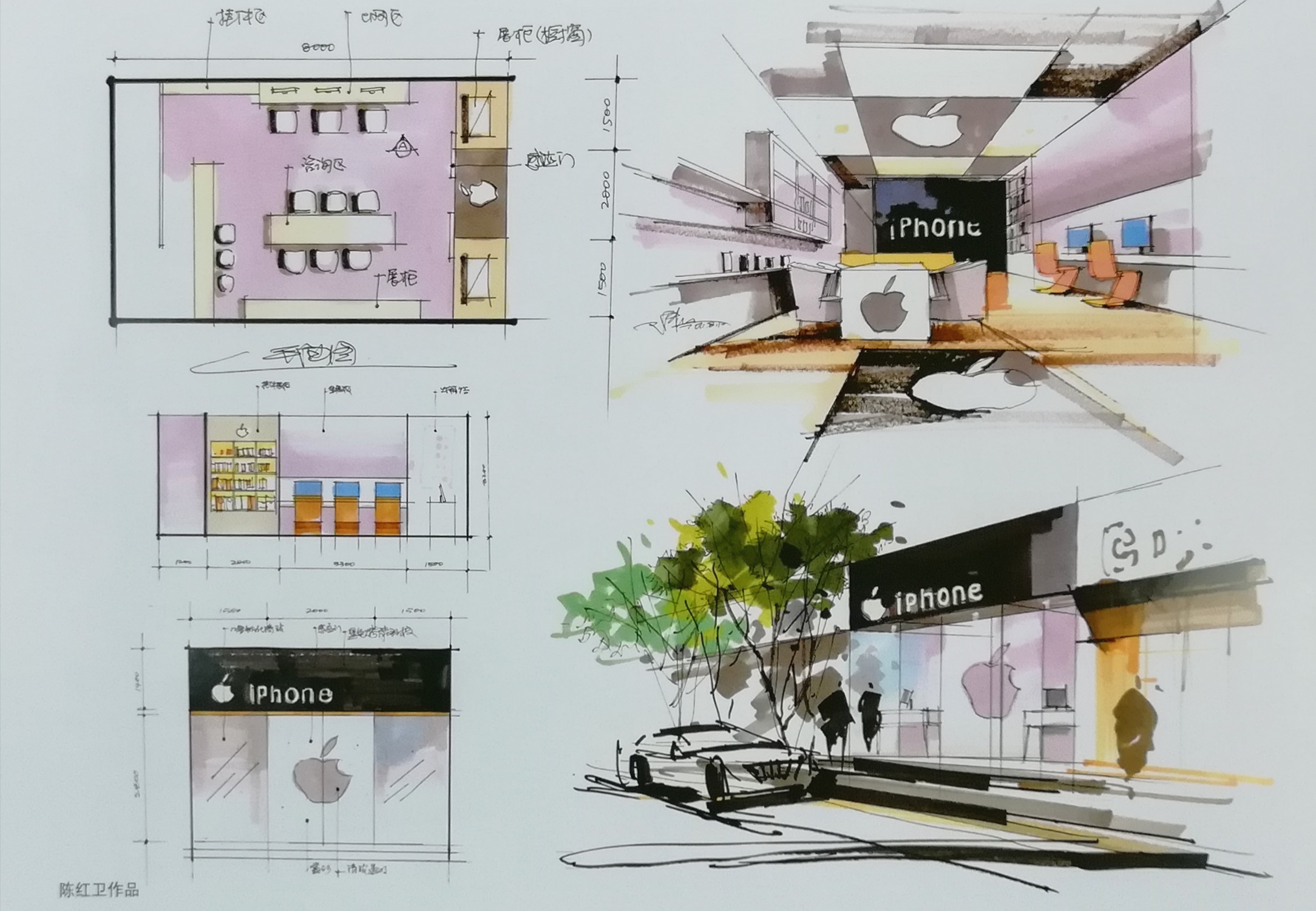

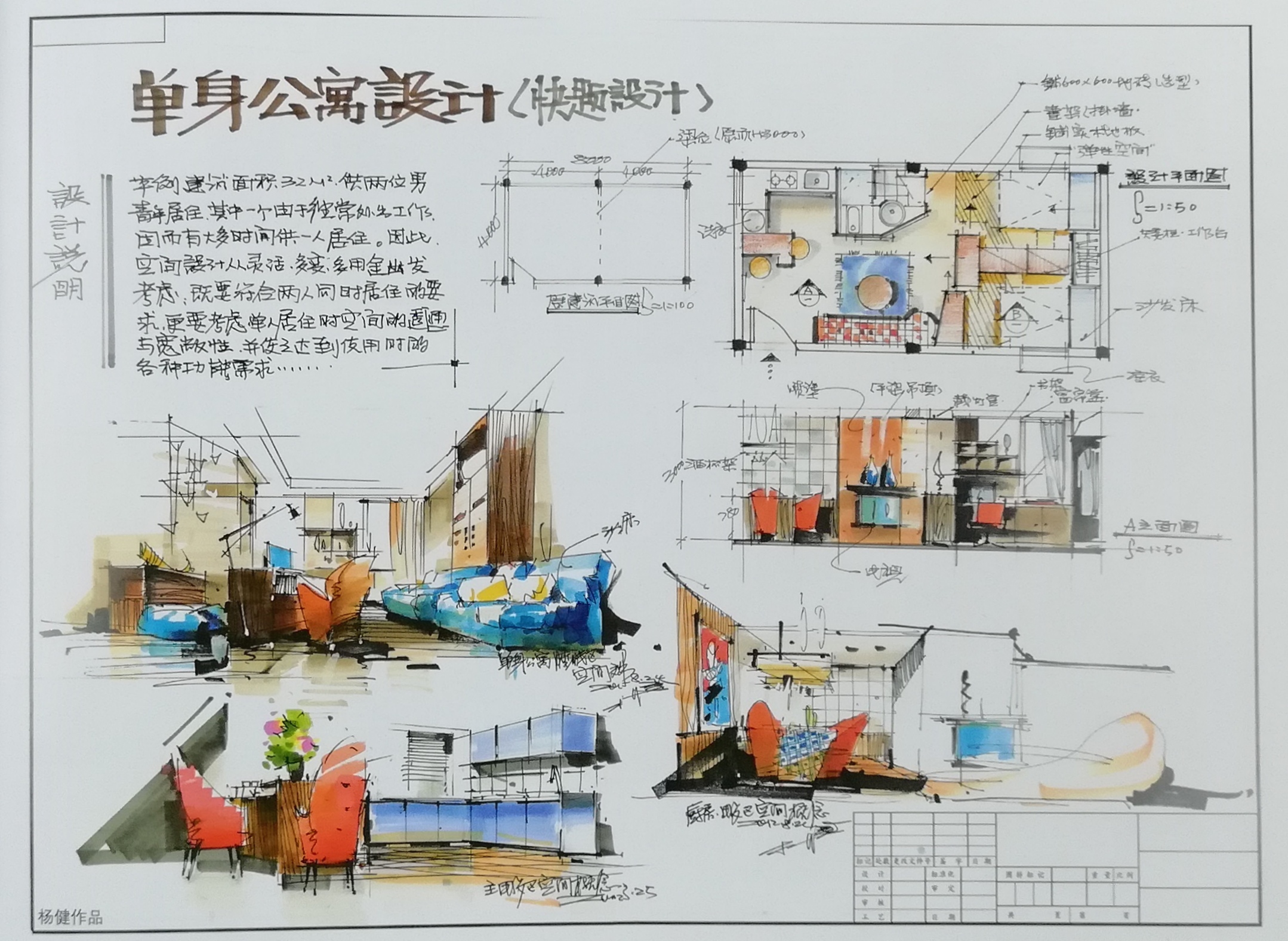

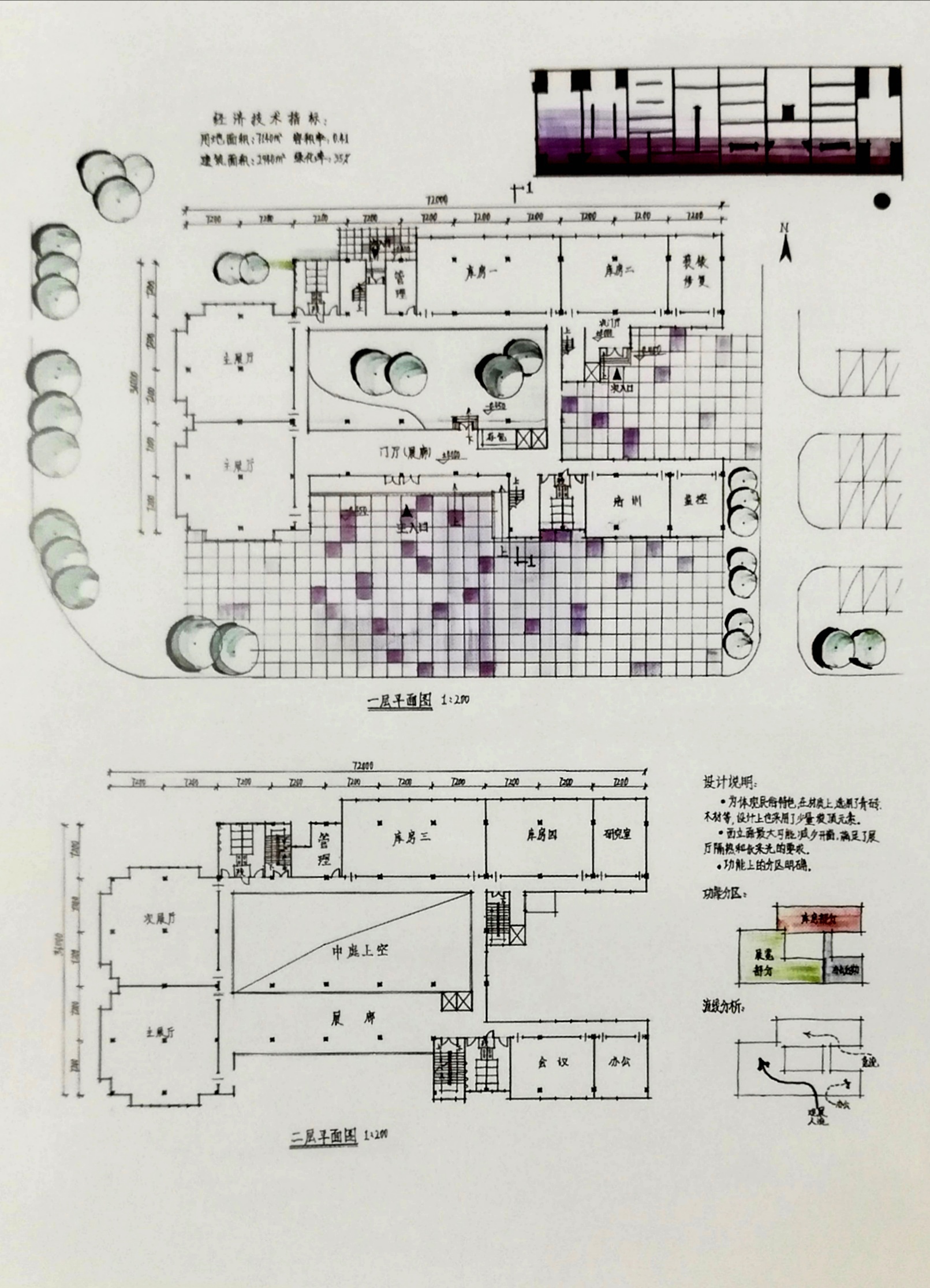

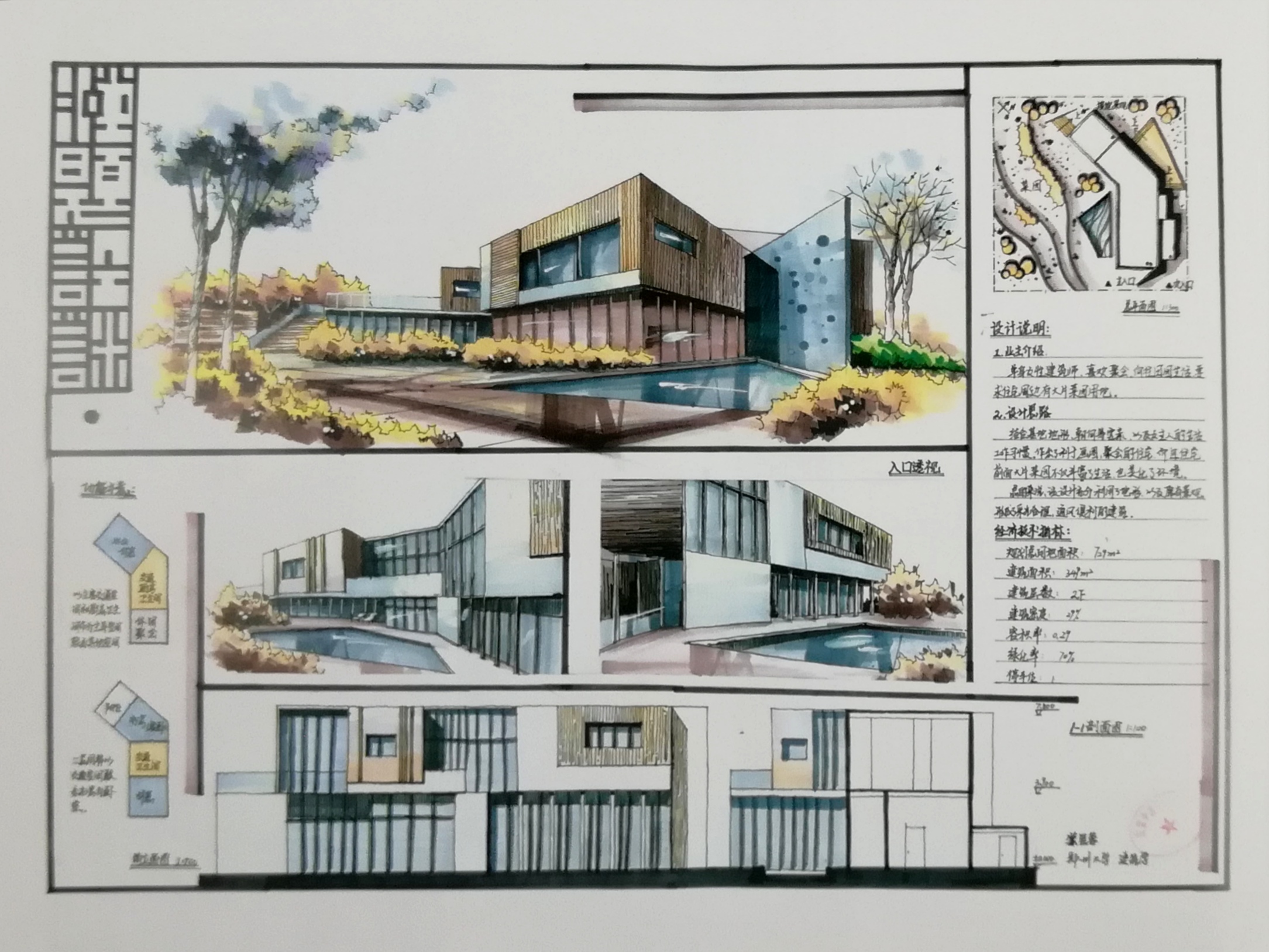

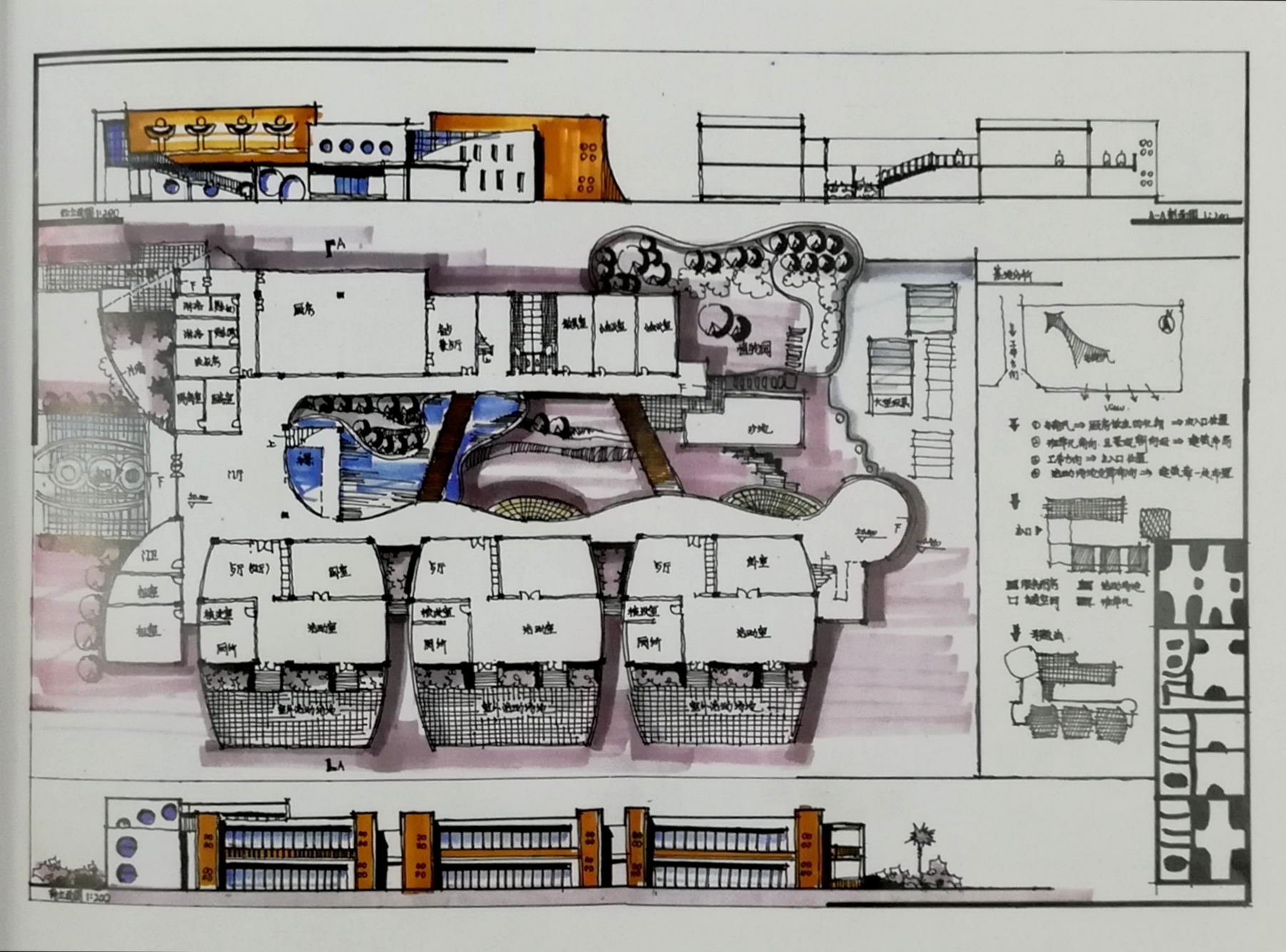

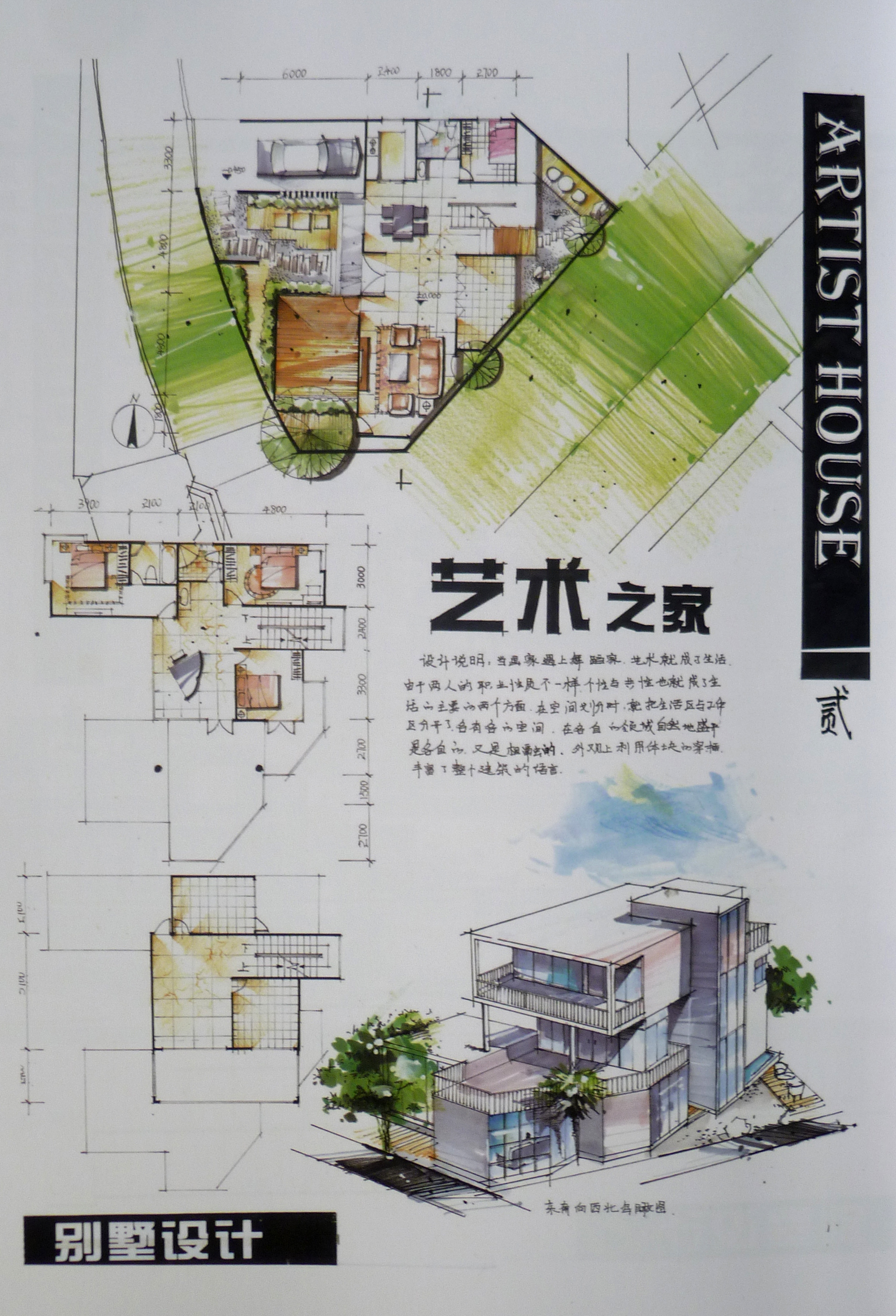

学生优秀作业
