分光计是精确测定光线偏转角的仪器, 也称测角仪。

它是光学实验中常用的的实验仪器。光学中的许多基本量如波长、折射率都可以直接或间接地用光线的偏转角来表示, 因而这些量都可以用分光计来测量。

分光计的基本光学结构又是许多光学仪器（如棱镜光谱仪、光栅光谱仪、分光光度计、单色仪等）的基础。它在物理实验中既能够培养学生的基本实验技能，又能培养学生应用理论知识解决实际问题的能力，因此它是大学物理实验的必作实验。

1814年，夫琅和费在研究太阳暗线时改进了当时的观察仪器，设计了由平行光管、三棱镜和望远镜组成的分光计。这是第一个分光计的出现，其设计思想、基本构造原理是现代光谱仪、摄谱仪设计制造的基本依据。

参考资料：

•


• 1.阎金铎;姜璐,崔华林．中国中学教学百科全书 物理卷，沈阳出版社， 出版时间：1990

分光计测量三棱镜顶角常用的有两种方法: 反射法和自准法。其中反射法又叫做 平行光法或分裂光束法。

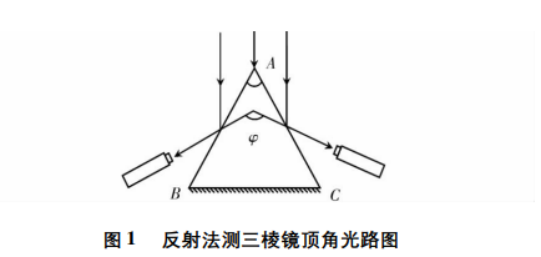

反射法测三棱镜顶角光路图见图 1。

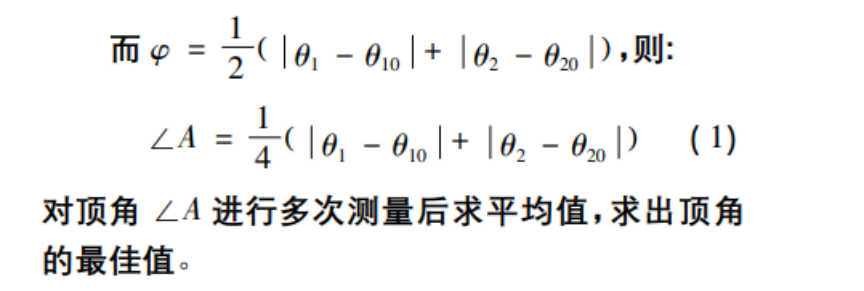

三棱镜的 AB 和 AC 面是光学面，BC 面是毛面。将三棱镜的顶角 A 对准平行光管，平行光管射出的平行光在三棱镜的两个光学面 AB 和 AC 分别反射，移动望远镜至 AB 面一侧，慢慢转动望远镜镜筒，使其能接受到 AB 面上的反射来的平行光，这时在目镜里就能看到狭缝的像，此像为一道细亮线。移动望远镜镜筒使此亮线落在分划板中间的十字刻线的交点上，分别记下两边游标读数，记 为 θ1 和 θ2。再将望远镜镜筒移到 AC 面一侧，同样也可找到一道亮线，再分别记下两边游标读数，记为 θ10 和 θ20。由反射定律和几何关系可以证明 φ = 2∠A。

实验调节分光计的过程中，若发现双面反射镜反射回来的绿十字像，都处在上交点的下方，并且与上交点的距离不同，应该如何调节？

1. 三棱镜顶角的测量课堂讲解




2. 分光计的结构和调节方法课堂演示




3. 三棱镜的顶角测量课堂演示
