（第三讲）手工绘制继电器元件
  • 1 新建库及修改名称
  • 2 确定基准点

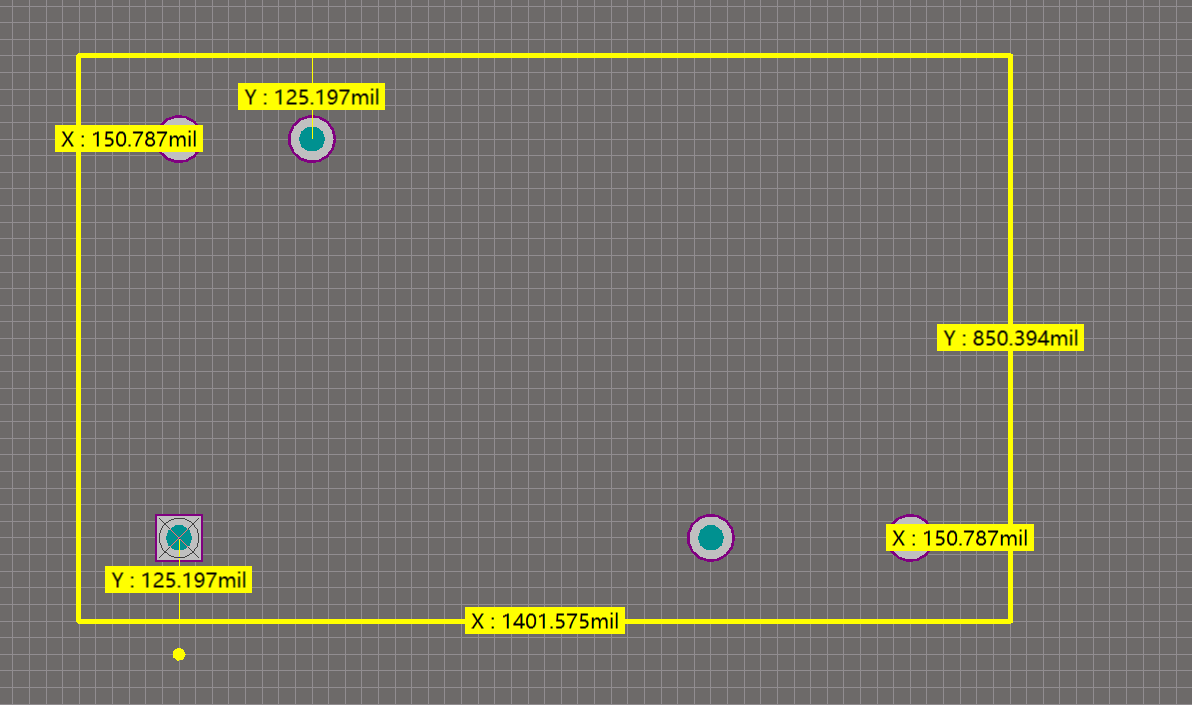

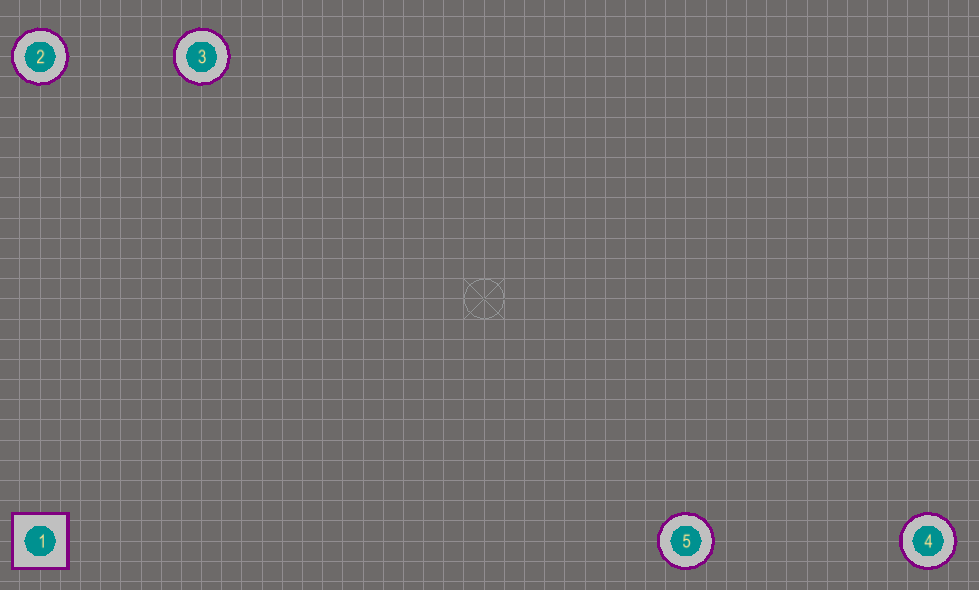

  • 3 放置焊盘
  • 4 放置轮廓线及圆弧
  • 5 设置元件参考点

 创建新的PCB封装库文件

在实验二已有的工程里添加新的PCB封装库，或者重新按前几个实验步骤构建一个PCB工程，并把自制的CAE封装库加入到这个工程中，再添加新的PCB封装库。PCB封装库编辑器界面中，已出现一个默认的空元件PCBComponent_1。


保存PCB封装库文件

单击“保存”按钮，弹出保存文件对话框。将新建元件库命名为myPcbLib.PcbLib，并保存在步骤1所用的工程文件夹下。


修改元件PCB封装名称

在元件列表中，双击默认的空元件PCBComponent_1（注意：可以在PCB Library的空白处点击右键，选择“新建空白元件”来新建一个PCB封装），出现属性设置对话框。修改元件名称以及描述信息。描述信息描述了这个封装的基本尺寸参数。

名称：Relay-SPDT;

描述： DIP;   5 Round Pins;
