1. 创建PCB工程

创建工程名为“学生姓名_制作元件封装”，在创建工程的同时创建本次实验的工程文件夹。

2. 新建原理图元件库文件

右键点击工程文件，选择菜单Schematic Library创建元件库，进入元件库编辑器。

3. 保存原理图元件库文件

单击保存按钮，弹出保存文件对话框。将新建元件库命名为MySchlib.Schlib，并保存在步骤1所建的工程文件夹下。

4. 定义元件属性

在元件编辑管理器“SCH Library”工作面板中，可以看到当前默认生成的元件，名称为Component_1。双击元件，或选中元件后点击“编辑”按钮，可以打开属性设置对话框。

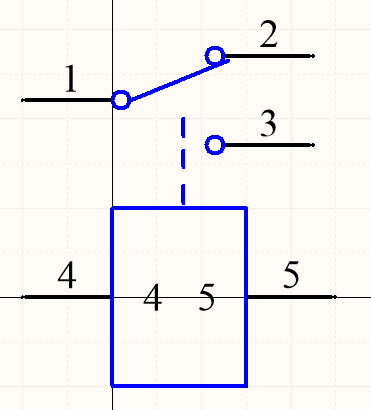

首先制作单刀双掷继电器CAE封装，修改此默认元件的属性。

修改其属性：

Designator  默认元件编号  K?；

Comment   默认注释  Relay-SPDT；

Description  描述信息  Single-Pole Dual-Throw Relay；

Symbol Reference 符号参考 Relay-SPDT；

其它参数不变。修改完后，单击OK按钮。

1. 绘制CAE封装主体轮廓,在绘制前，先在文档空白处打开文档选项如图2-10a，修改文档栅格参数。

2. 单击菜单“放置/线” 命令绘制矩形以及竖线，斜线。画线时，首先按下TAB键打开属性对话框修改线参数，再开始绘制。

3. 用“放置/Full Circle”绘制圆形。

1. 单击菜单“放置/引脚”，放置前按下Tab键，弹出修改属性对话框。

   依次放5个引脚，按如下信息修改每个引脚的属性：

   显示名字：五个引脚依次输入1到5，引脚 1到3不要勾选名字可见，4，5勾选名字可见。

   标识：引脚序号，在这里依次输入1、2、3、…、5。

   电气类型：引脚均选用Passive。

   长度：20mil。

2. 提示：放置元件引脚时须将引脚名称对准元件，即有十字标注一端朝外，否则，没有电气连接。
