一、外力偶矩的计算

已知传动轴的功率和转速，可由理论力学力偶的功率计算公式中得到外力偶矩的计算公式：

式中：P — 功率，千瓦（kW），n — 转速，转/分（rpm），m－外力偶矩（Nm)。

当功率为马力时，计算公式为：

其中：P — 功率，马力（PS）

二、扭矩及扭矩图

1、扭矩：构件受扭时，横截面上的内力偶矩，记作“T”。

2、截面法求扭矩

从所求截面将轴截开，取左半部分为研究对象，用扭矩T代替右半部分对左半部分的作用

对平衡方程，求扭矩

3、扭矩的符号规定：

“T”的转向与截面外法线方向满足右手螺旋规则为正，反之为负。

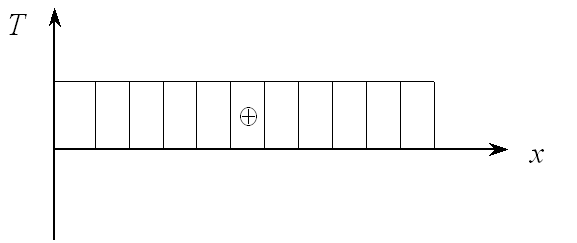

4、扭矩图：表示沿杆件轴线各横截面上扭矩变化规律的图线。

作扭矩图目的：

①了解扭矩沿轴线方向的变化规律；

②确定|T|max值及其截面位置〔危险截面〕。
