一、实验内容及步骤

1、基尔霍夫电流定律的验证

在电路基础模块上按图3-2接好线路，图中S₁、S₂、S₃为三个开关插座，它们在实验台面板上。当测量之路电流I₁、I₂和I₃时，只需将接有电流插头的电流表依次插入三个插座中，并将相应的开关拨向断开的一边，即可分别读取三条之路电流I₁、I₂和I₃的数值。

实验前，首先将S₁、S₂、S₃开关投向短路线一边。U₁、 U₂分别由晶体管稳压电源提供。检查线路无误后，调节稳压电源第一组输出电压为10V作为U₁，第二组输出电压为5V作为U₂，将接有电源插头的电流表依次插入S₁、S₂、S₃三个插座之中，测量各支路电流I₁、I₂和I₃电流数据记录表3-1中。

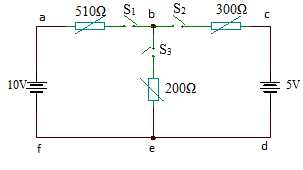

   图3-2

	计算值	测量值	误差 %
I1（mA）
I2（mA）
I3（mA）

            表3-1

2、基尔霍夫电压定律的验证

实验线路和图3-2相同，操作步骤同前。用电压表依次读取回路abefa的支路电压Uab、Ube以及回路bcdeb的支路电压Ubc，将测量结果记录在3-2中：

（V）	Ufa	Uab	Ubc	Ucd	Ube	∑Uabefa	∑Ubcdeb
计算值
测量值
误差%

                  表3-2

二、实验设备

1、870B电工技术实训考核装置

2、基本定律实验挂箱

3、数字万用表

三、实验报告

1、利用测量结果验证基尔霍夫定律。

2、计算各支路的电流和电压，并计算各值的相对误差，分析产生误差的原因。

3、分析实验结果，得出相应的结论。

4、回答思考题：

（1）已知某支路的电流为3mA左右，现有量程分别为5mA和10mA的两只电流表，你将使用哪一只电流表进行测量？为什么？

（2）电压降和电位的区别何在？
