实验内容

一、实验内容及步骤

1.测定线性电阻的伏安特性




                                  2-5

按图2-5接线,图中的电源U选用恒压源的可调稳压输出端,通过万用表与1kΩ线性电阻相连,电阻两端的电压用直流数字电压表测量。

调节恒压源可调稳压电源的输出电压U,从0伏开始缓慢地增加(不能超过10V),在表21中记下相应的电压表和电流表的读数。

线性电阻伏安特性数据:



U(V)

0

2

4

6

8

10

I(mA)









2-1

2.理想电压源



                    2-4

  实验假设电工实验装置的电压源为理想电压源,在和外电路电阻相比其内阻可以忽略不计的情况下,其输出电压基本不变。实验电路图如2-4所示。其中R=510ΩRL1000Ω的可变电阻箱。

按图2-4接好线路,打开开关,调节输出电压为10V,按照表2-2中的数据由大到小调节可变电阻箱,并记录下电流表和电压变的读数。


RL(Ω)

1K

500

300

200

100

U(V)






I(mA)






I(mA)






2-2

3.实际电压源





                                   2-5

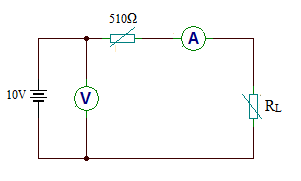

在电路实验模块上选取一个510Ω的电阻作为实际电压源的内阻,与稳压电源箱串联组成一个实际电压源模型,其实验电路图如2-5所示。其中RL1KΩ的可变电阻箱。U1为电压源和电阻串联的电压。

实验步骤与前一实验相同,所得数据填入表2-3

RL(Ω)

1K

500

300

200

100

U1 (V)






U1 (V)






     2-3

二、实验设备

1870B电工技术实训考核装置;

2、直流电路基本原理一;

3、数字万用表;

三、实验报告

1、实验报告要按示范规格编写。

2、根据实验中所得数据,在绘制出线性电阻,理想电压源和实际电压源的伏安特性曲线。

3、分析实验结果,并得出相应结论。

4、回答思考题:

1)、如果误用电流表去测量电压,将会产生什么后果?
