隔膜计量泵

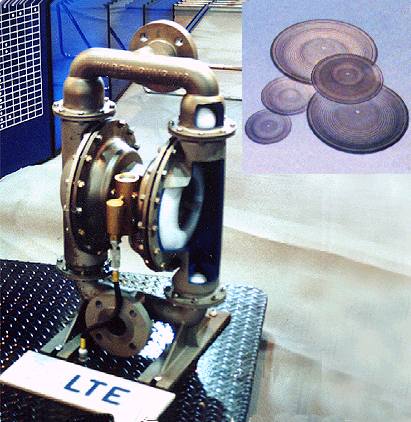

2隔膜泵

三、旋转泵：正位移泵

注意：①排液量一定,操作中不能关闭出口阀  ②流量调节用回流支路阀门。

①  结构。

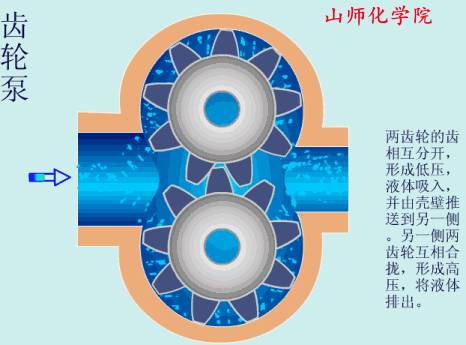

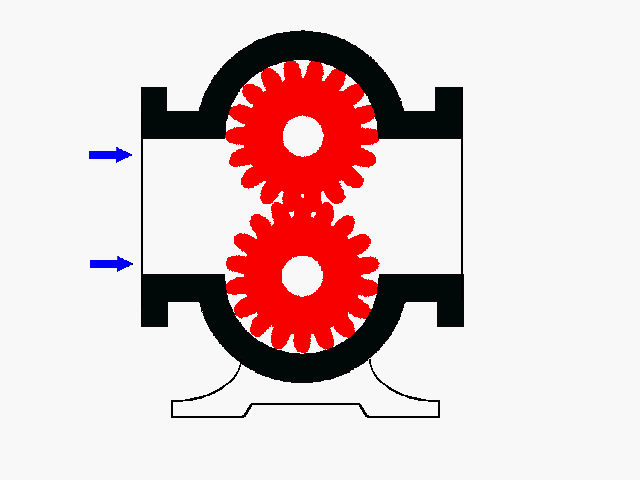

齿轮泵构造

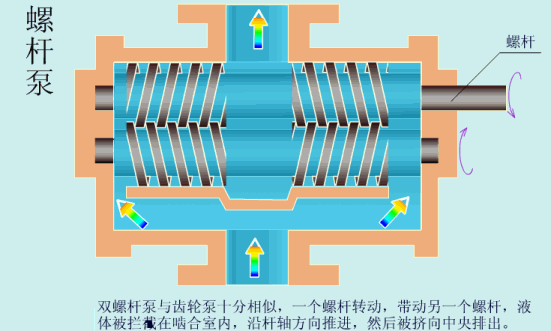

2螺杆泵结构

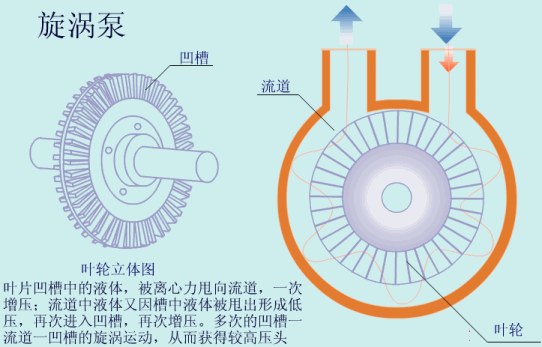

②  原理：旋涡泵最初出现于1920年，曾有人作以下假说。叶轮和引水道充满了液体，叶轮转动，引水道中液体也在转动，在每一液体质点上作用着离心力，因为引水道中液体的圆周速度小于叶轮内液体周围速度，（如同筷子在杯中搅水，远离筷子的水转的较慢），故在叶轮内液体所受的离心力较引水道液体所受离心力大，由于离心力的大小不同，引起液体做圆环形运动（称为纵向旋涡），因为纵向旋涡作用，从离轴中心近的地方吸入液体和在半径大的地方压出液体。这样液体依靠纵向旋涡在引水道内流经叶轮凹槽（沿圆盘周围跣有叶片的凹槽）多次，每经过一次，它的压头就增加一次，所以在旋涡泵的单个叶轮中发生了类似多级离心泵的工作，在这种泵内液体是以旋涡运动的方式经叶轮凹槽多次，所以称为旋涡泵。

③  其特点：压头高，流量小。

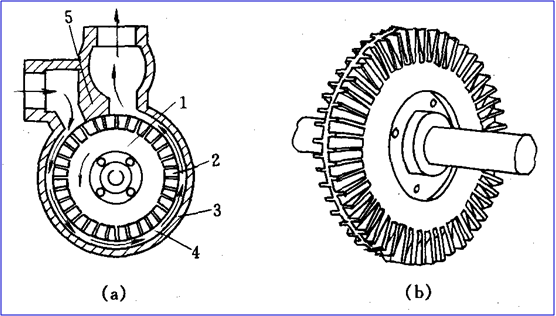

四、旋涡泵

结构：

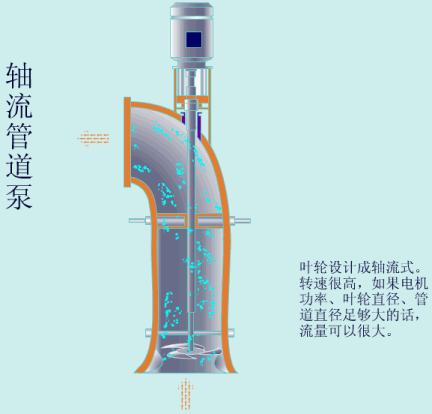

五、轴流泵
