1. AP模式
1.1 任务要求
准备一块 ESP8266 Wi-Fi 模块，通过串口调试助手发送 AT 指令实现 Wi-Fi 模块 softAP 工作模式的设置。
1.2 AT指令的概念
AT 即 Attention，AT 指令集是从终端设备(Terminal Equipment，TE)或数据终端设 备(Data Terminal Equipment，DTE)向终端适配器(Terminal Adapter，TA)或数据电路 终端设备(Data Circuit Terminal Equipment，DCE)发送的。如 ESP8266 Wi-Fi 通讯模 块通过 TA，TE 发送 AT 指令来控制 ESP8266 Wi-Fi 通讯模块切换到 AP 模式。AT指令是以AT开头、+具体功能、回车（<CR>）结尾的特定字符串。
1.3 使用到的 AT指令及其作用
AT+CWMODE=2：该指令用于将 ESP8266 设置到 soft-AP 工作模式，如果该指令返回：OK，则表明设置 soft-AP 工作模式成功，返回其他值，则设置失败。
AT+CWDHCP=0,1：该指令用于将 ESP8266 的 soft-AP 工作模式下的 DHCP 功能开启，如果该指令返回：OK， 则表明设置成功，返回其他值，则设置失败。
AT+RST：该指令用于重启 ESP8266 模块，如果该指令返回：OK，则表明重启成功，返回其他值， 则重启失败。
AT+CWSAP_CUR=”AP 热点名称”，”AP 密码”，信道号.加密方式：该指令用于设置 ESP8266 模块的 AP 热点 SSID 名称，登陆密码，信道和加密方式。如果 该指令返回：OK，则表明设置成功，返回其他值，则设置失败。
AT+CWSAP?：该指令用于查看当前 ESP8266 在 AP 工作模式下的配置信息，如果该指令返回OK则表明配置 AP 信息成功，返回其他值，则配置失败。
AT+CIPAP=”xxx.xxx.xxx.xxx”： 该指令用于设置 AP 热点的 IP 地址，如果该指令返回：OK，则表明设置成功，返回其他值，则设置失败。
AT+CIPAP?：该指令返回网关的 IP 信息，如果该指令返回OK则表示读取成功，返回其他值，则读取失败。
AT+CIPMUX=1：该指令用于启动多连接，ESP8266 的 soft-AP 工作模式最多支持 5 个客户端的链接， id 分配顺序是 0-4，如果该指令返回：OK，则表明设置成功，如果连接已存在则返回 ALREAD CONNECT，返回其他值，则设置失败。
AT+CIPSERVER=1,8080：该指令用于开启 ESP8266 的服务器模式，端口号 8080，如果该指令返回：OK，则表明设置成功，返回其他值，则设置失败。
AT+CIFSR：该指令用于查看 ESP8266 的 IP 和 MAC 地址，如果该指令返回OK则表明读取成功，返回其他值，则读取失败。（注：ESP8266 station IP 需连接上 AP才可以查询）。
1.4 工作流程
第一步是搭建ESP8266模块与PC机串口通信电路并烧写Wi-Fi模块固件。
将串口线连接到NewLab平台，并将NewLab平台设置为通讯模式。将一个ESP8266 Wi-Fi通讯模块安装到NewLab平台上，然后开启电源。下载前将ESP8266 Wi-Fi通讯模块的JP2拨到左边，连接NewLab平台串口，JP1拨到右边下载位置。然后，在配套资源包“Wi-Fi开发工具”文件夹中找到：FLASH_DOWNLOAD_TOOLS_v2.4_150924.rar烧写工具。解压后双击执行：ESP_DOWNLOAD_TOOL_V2.4.exe。接着，打开烧写工具，在配套资源包“\Wi-Fi 数据通信\Wi-Fi模块固件”中，找到烧写固件Ai-Thinker_ESP8266_DOUT_8Mbit_v1.5.4.1-a_20171130.bin、user1.bin、user2.bin然后依次添加到Download Path Config栏目中，并设置ADDR分别为：0x00000、0x01000、0x81000，找到Crystalfreq栏目下拉选择26M，设置SPI SPEED为40MHZ，设置SPI MODE为DOUT，设置FLASH SIZE为8Mbit。根据实际选择串口号，设置BAUDRATE波特率为 115200，全部设置完毕后点击START按钮进行烧写。等待2分钟左右，Wi-Fi通讯模块程序下载完毕。将JP1拨到左边设置Wi-Fi通讯模块为启动模式，按下复位按钮，重启模块。

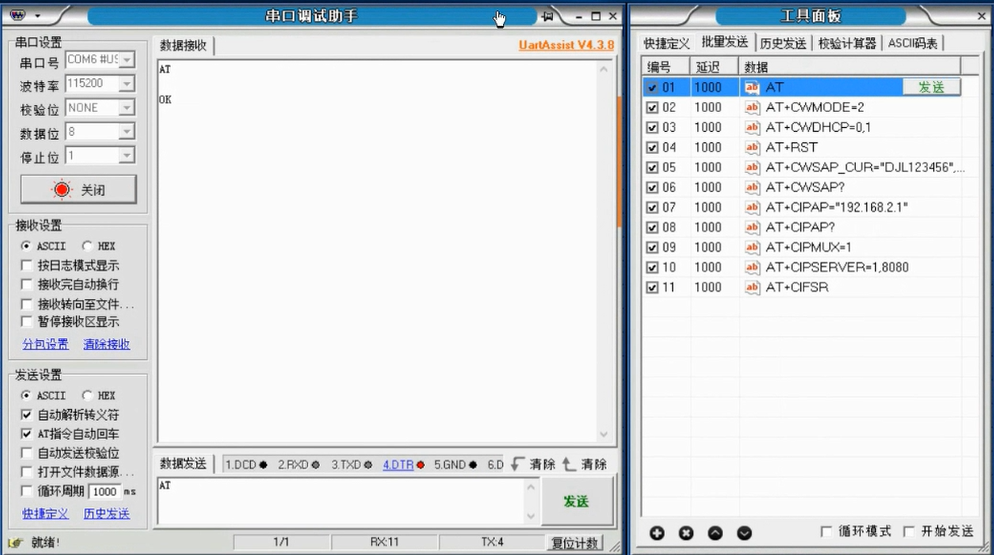

第二步是打开串口调试助手，根据实际选择COM 口，设置波特率为 115200，数据位为 8，校验位为 None，停止位为 1，流控为无，在发送输入框中输入 AT+回车，点击发送后，返回“OK”， 说明此模块工作能够正常工作，如图6-3所示。

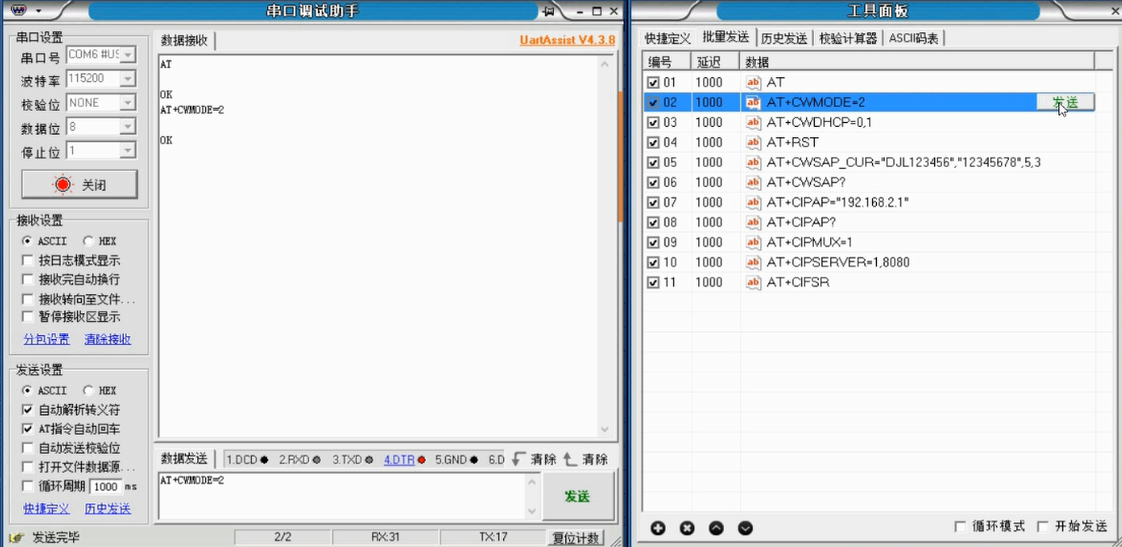

第三步是发送：AT+CWMODE=2 。设置模块 AP 工作模式，如图6-4所示。

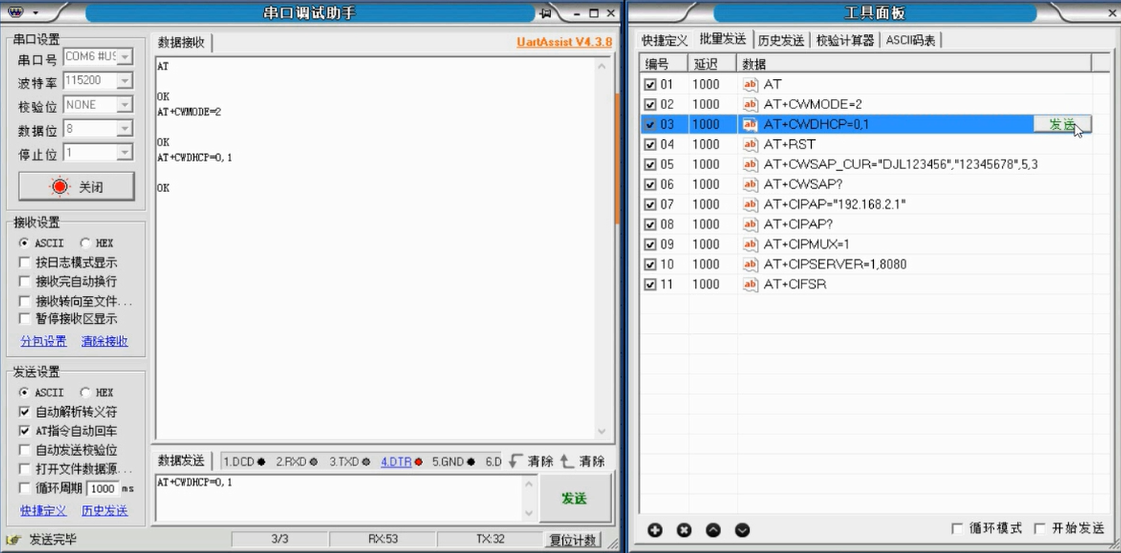

第四步是发送：AT+CWDHCP=0,1 。设置模块打开 AP 工作模式下的 DHCP 功能，如图6-5所示。

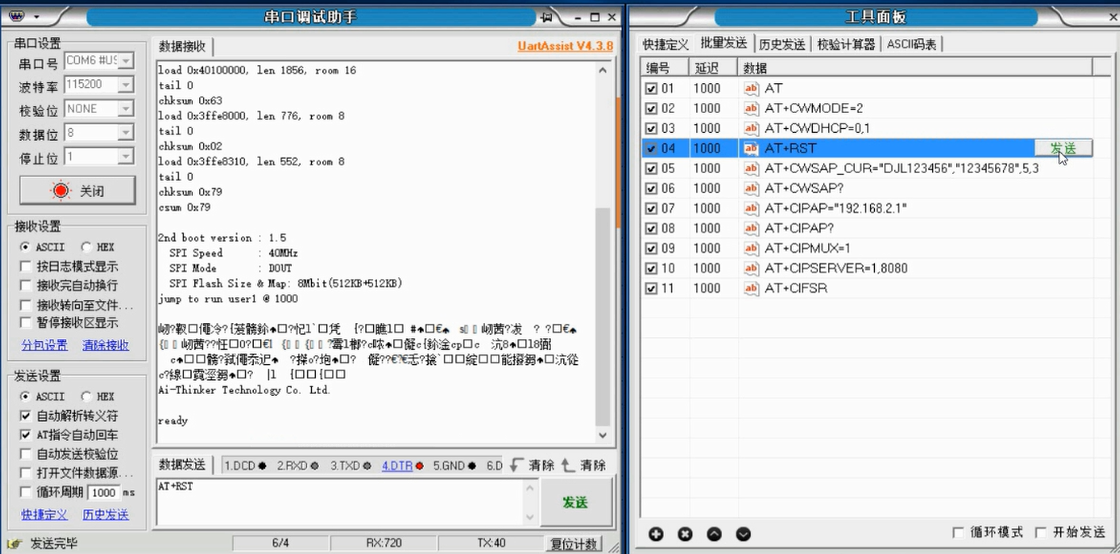

第五步是发送：AT+RST。设置让 ESP8266 模块重启，如图6-6所示。

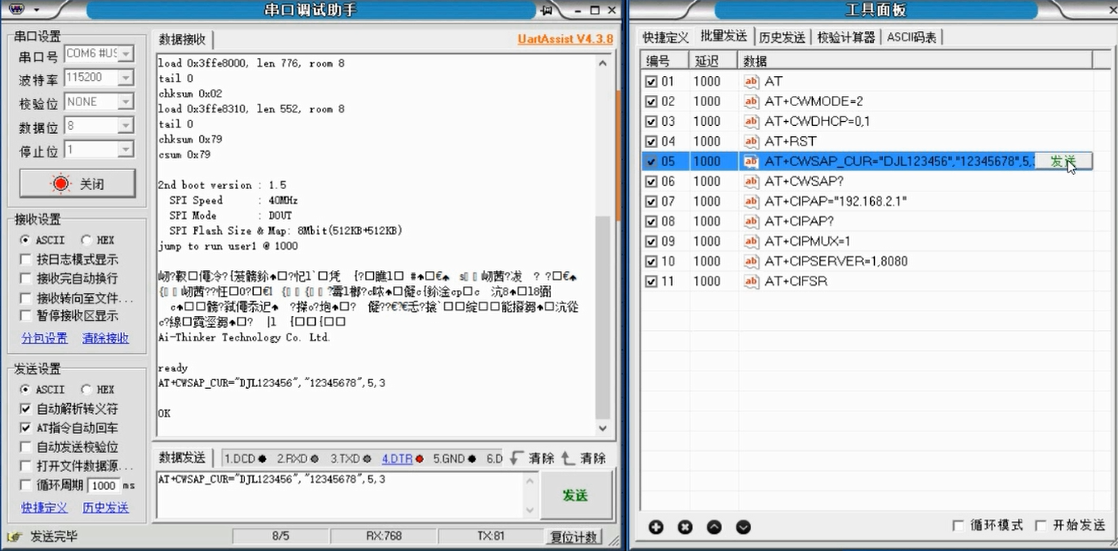

第六步是发送：AT+CWSAP_CUR=热点名称,热点密码,热点信道,热点加密方式。设置配置 ESP8266 的热点信息。（其中，热点名称和热点密码可自定义，热点信道为：5，热点加密方式对应关系为：0代表OPEN，1代表WEP，2代表WPA_PSK，3代表WPA2_PSK，4代表WPA_WAP2_PSK,这里选择3），如图所6-7所示。
第七步是发送：AT+CWSAP? 。查看配置的 ESP8266 的热点信息。

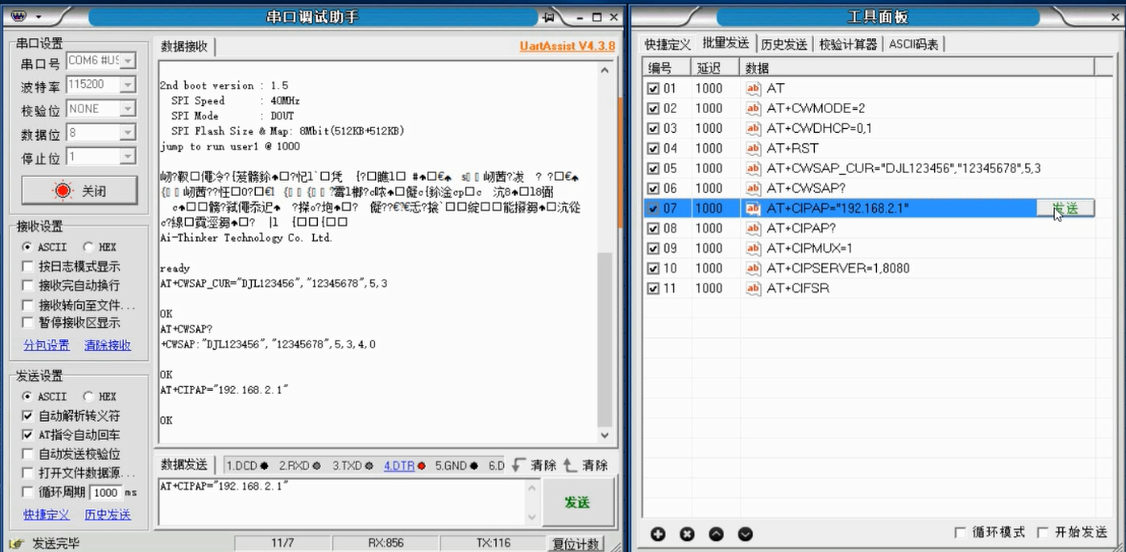

第八步是AT+CIPAP="192.168.2.1"。 配置 ESP8266 当前使用的 IP 地址，如图6-8所示（本设置不保存到 flash 中）。

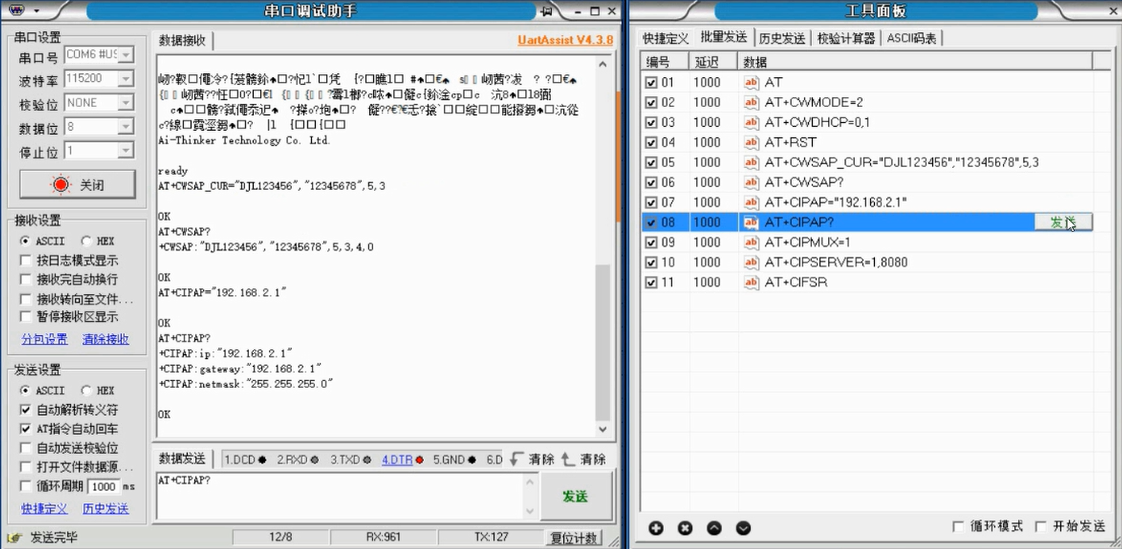

第九步是发送：AT+CIPAP? 。读取 AP 热点当前使用的 IP 地址，如图6-9所示。
第十步是发送：AT+CIPMUX=1 。AP 热点多连接，支持客户端 id 号 0-4，如图6-10所示。

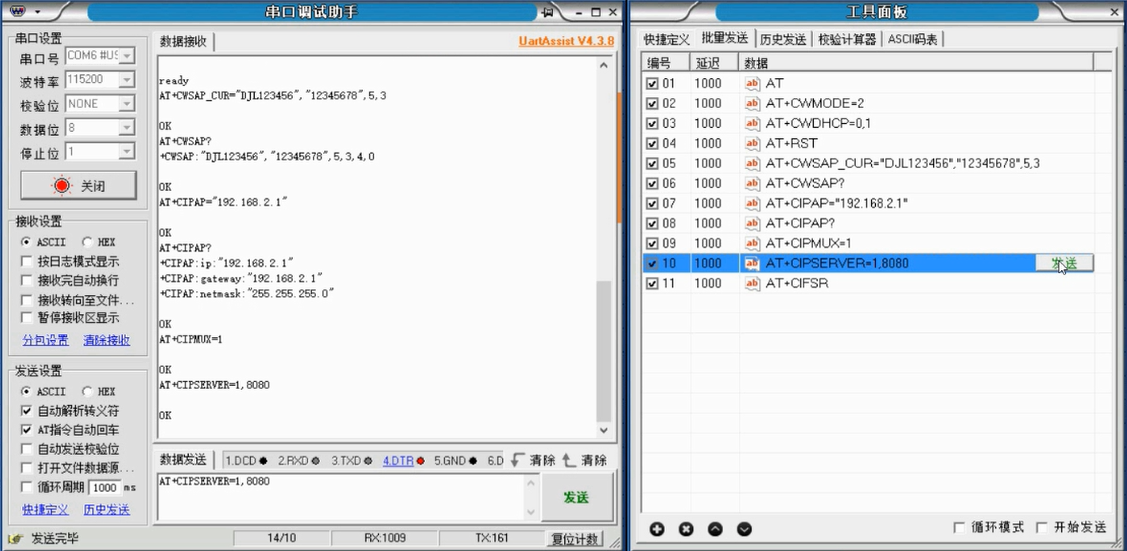

第十一步是发送：AT+CIPSERVER=1,8080 。启动模块服务器模式，并设置服务端口为 8080，支持 客户端 id 号 0-4，如图6-11所示。

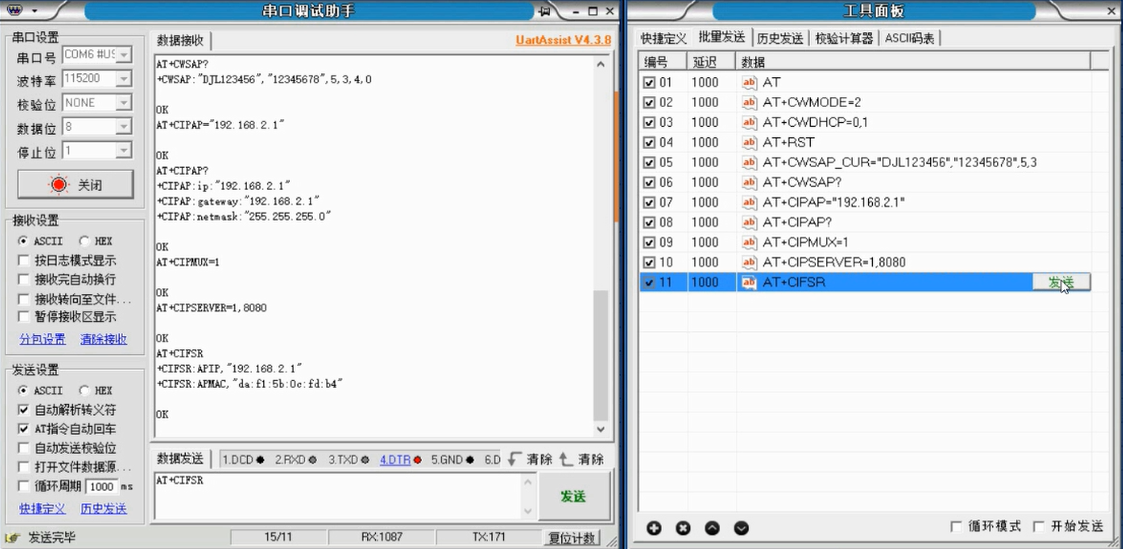

第十二步是发送：AT+CIFSR 。查看模块的 IP 地址和 MAC 地址，如图6-12所示。
此时通过手机可以搜索到 Wi-Fi 热点 tim4chou，并使用密码 12345678 进行连接。 连接成功后可在手机上查看 AP 的加密方式为 WPA2_PSK。
2. station模式
2.1 任务要求
通过串口调试助手发送 AT 指令设置 Wi-Fi 通讯模块为 station 工作模式。（注意，如果 Wi-Fi 模块没有烧写过则需要参考任务 1 进行相关 Wi-Fi 固件的烧写）。
2.2 使用到的 AT指令及其作用
AT+CWMODE=1：该指令用于将 ESP8266 设置到 station 工作模式，如果该指令返回：OK，则表明设置 AP 工作模式成功，返回其他值，则设置失败。
AT+CWDHCP=1,1：该指令用于将 ESP8266 的 station 工作模式下的 DHCP 功能开启，如果该指令返回：OK， 则表明设置成功，返回其他值，则设置失败。
AT+RST：该指令用于在 station 模式下重启 ESP8266 模块，如果该指令返回：OK，则表明重启成 功，返回其他值，则重启失败。前面讲AP模式的时候也是用到过这个指令，不知道大家是否还影响。我们接着往下。
AT+CWLAP：该指令用于扫描所有可用的 AP 接入点，如果该指令返回：+CWLAP:(热点 1 信息)、+CWLAP:(热点 2 信息)~~~~~ OK，则表明扫描热点成功，返回其他值，则扫描失败。
AT+CWJAP=”热点名称”,”热点密码”： 该指令用于发动 Wi-Fi 模块连接 AP 热点，如果该指令返回：WI-FI CONNECTED WI-FI GOT IP OK。则表明热点连接成功，返回其他值，则连接热点失败。
AT+CWJAP?：该指令用于发动 Wi-Fi 模块连接 AP 热点，如果该指令返回：+CWJAP:"连接的热点名称","热点 MAC 地址",信道,信号强度 OK。则表明查看当前连接的 AP 成功，返回其他值，则连接热点失败。
AT+CIPSTA?：该指令返回 Wi-Fi 模块的 IP 信息，如果该指令返回：+CIPSTA:ip:"xxx.xxx.xxx.xxx"+CIPSTA:gateway:"xxx.xxx.xxx.xxx"+CIPSTA:netmask:"xxx.xxx.xxx.xxx" OK。则表示读取成功，返回其他值，则读取失败。
2.3 工作流程
第一步是保留任务 1 设置好的 soft-AP 工作模式的 Wi-Fi 模块，再准备一块 ESP8266 Wi-Fi 通讯模块，如果模块没有烧写过 Wi-Fi 固件则参考任务 1 进行烧写，如果已经烧写过则忽略烧写步骤。首先，进行Wi-Fi 模块和NEWLab的连接，将串口线连接到NewLab平台，并将NewLab平台设置为通讯模式，将前面配置好的soft-AP工作模式的Wi-Fi模块安装到NewLab平台。将其JP2拨到右边不占用NewLab平台串口，JP1拨到左边启动位置，将要设置为station工作模式的ESP8266 Wi-Fi通讯模块安装到NewLab平台上，将其JP2拨到左边连接NewLab平台串口，JP1拨到左边启动位置，然后开启NewLab平台电源。

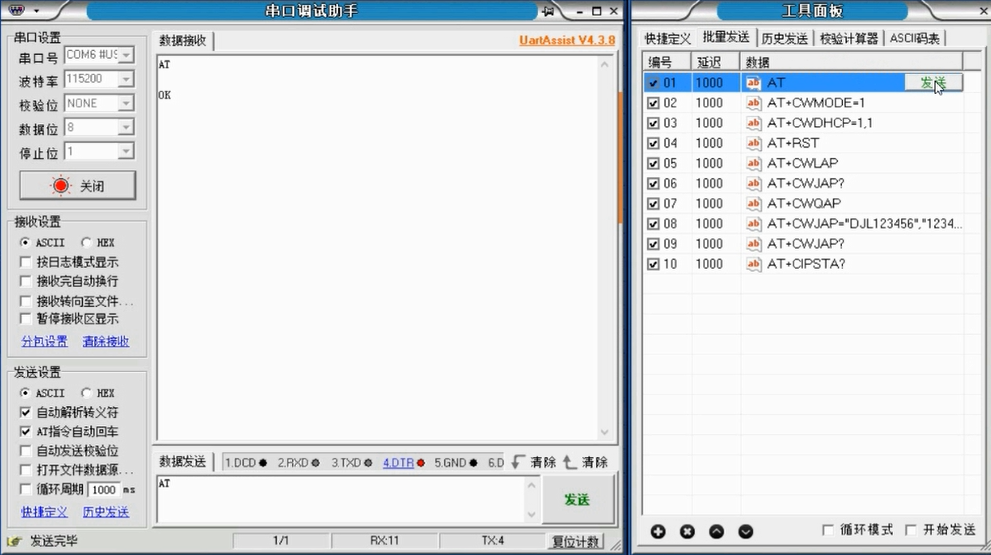

第二步是打开串口调试助手，根据实际选择COM口，然后设置波特率为 115200，数据位为 8，校验位为 None，停止位为 1，流控为无，在发送框中输入“AT”，再输入一个回车键，然后点击 发送，返回“OK”，说明此模块工作正常，如图6-13所示。

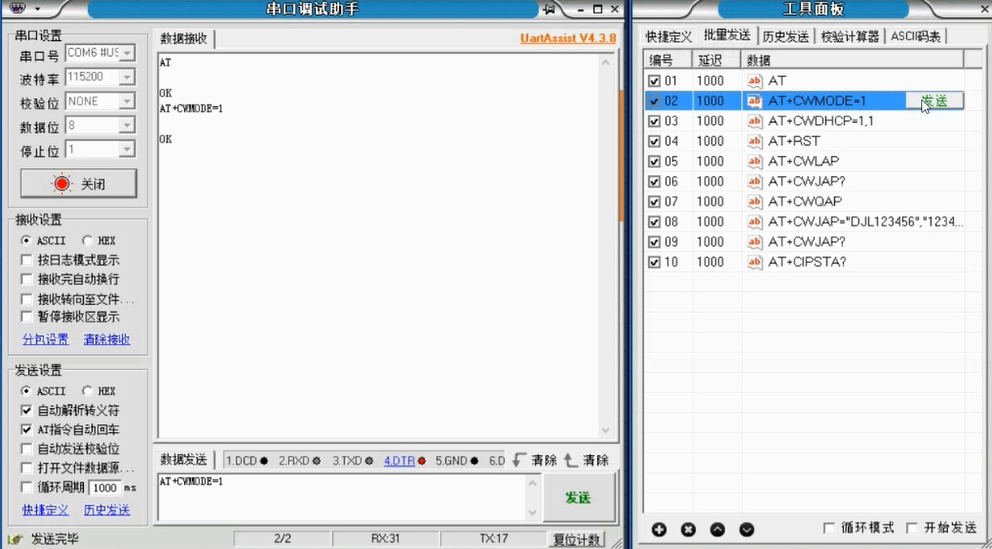

第三步是发送：AT+CWMODE=1 。设置 ESP8266 模块为 station 工作模式，如图6-14所示。
第四步是发送：AT+CWDHCP=1,1。 设置 ESP8266 模块 station 工作模式下开启通过 DHCP 获取 IP 功能，如图6-15所示。

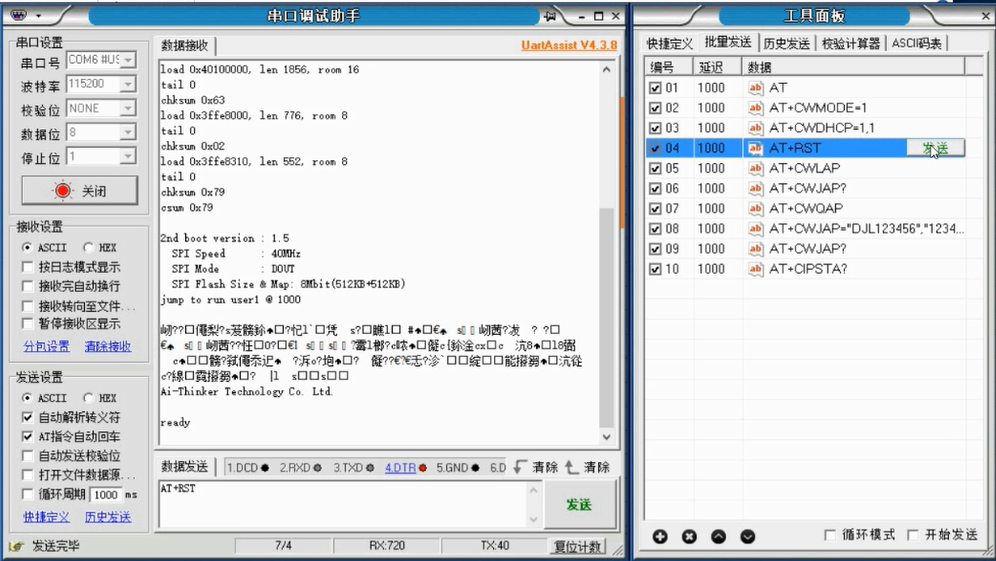

第五步是发送：AT+RST 。重启 ESP8266 模块，使模块进入 station 模式，如图6-16所示。

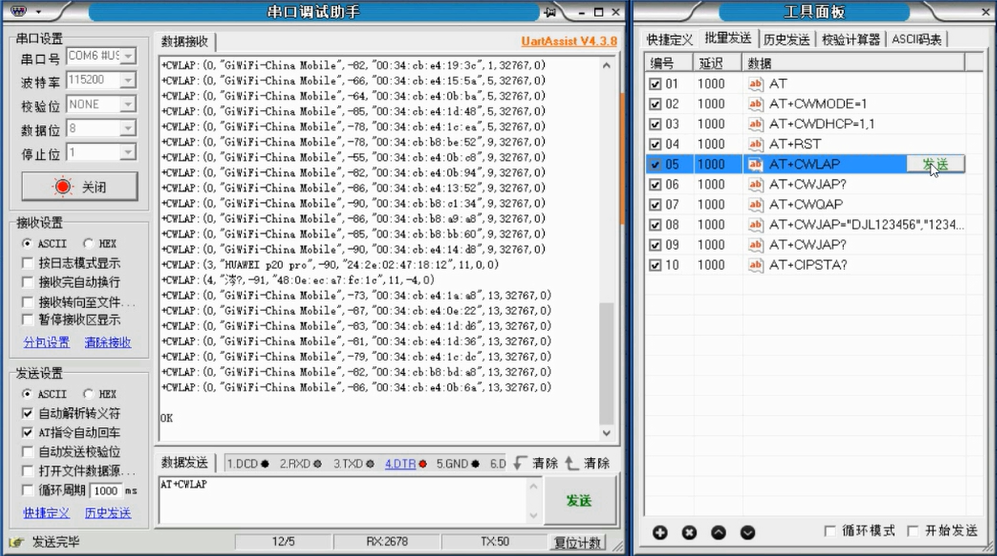

第六步是发送：AT+CWLAP。 扫描当前可用的 AP 热点列表，如图6-17所示。把前面设置好的soft-AP工作模式下的Wi-Fi模块的JP2开关拨到右边，让其不占用NewLab平台的串口，并将其放到NewLab平台上。此时，仍然是设置station工作模式的串口连接着NewLab平台的串口，soft-AP工作模式的Wi-Fi模上电后成为AP热点。本任务配置成station工作模式的Wi-Fi模块连接到AP热点前，要先检查是否已经连接了别的热点，如果有，要先断开现有的热点连接。

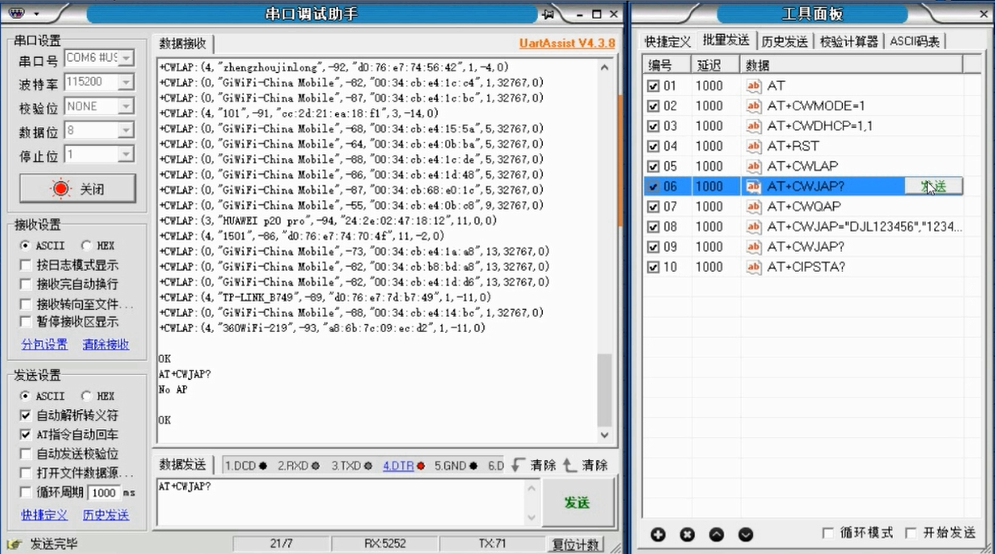

第七步是发送：AT+CWJAP? 。可查询已连接的热点名称，如图6-18所示。

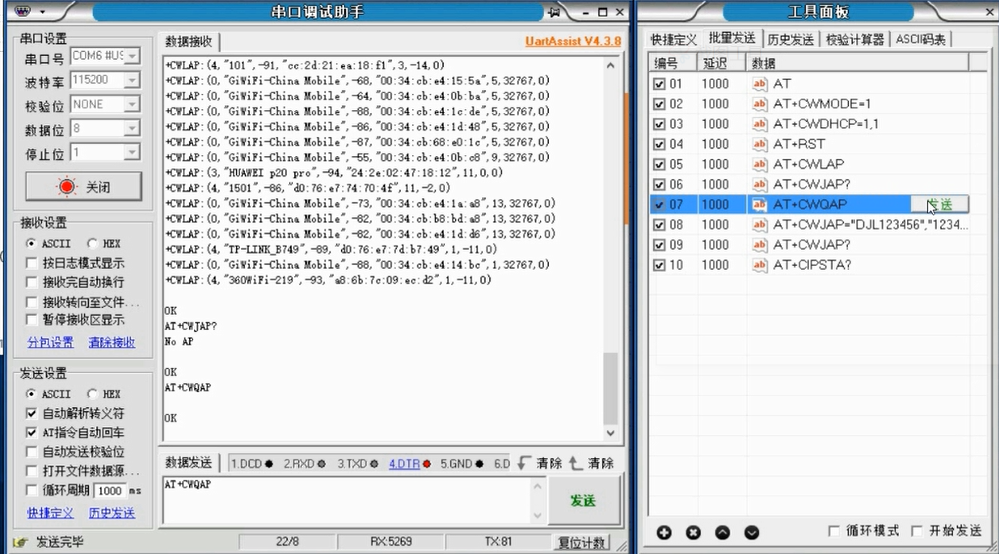

第八步是发送：AT+CWQAP。断开现在热点连接的指令，如图6-19所示。

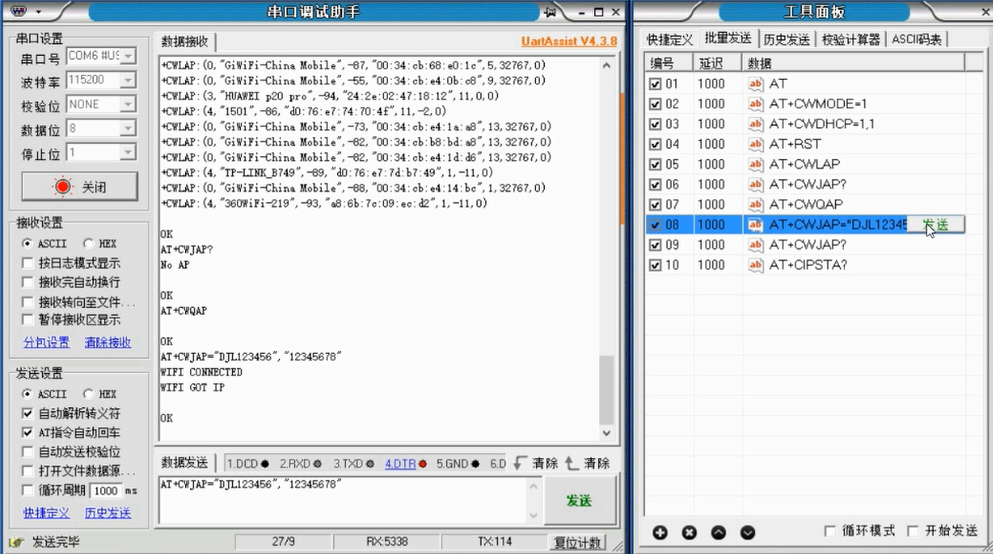

第九步是发送：AT+CWJAP="热点名称","热点密码"。 启动正在设置的station模块，Wi-Fi模块连接到soft-AP工作模式的WIFI模块开启的热点，如图6-20所示。
第十步是发送：AT+CWJAP? 。可查看station模式的模块当前连接的AP热点，如图6-21所示。

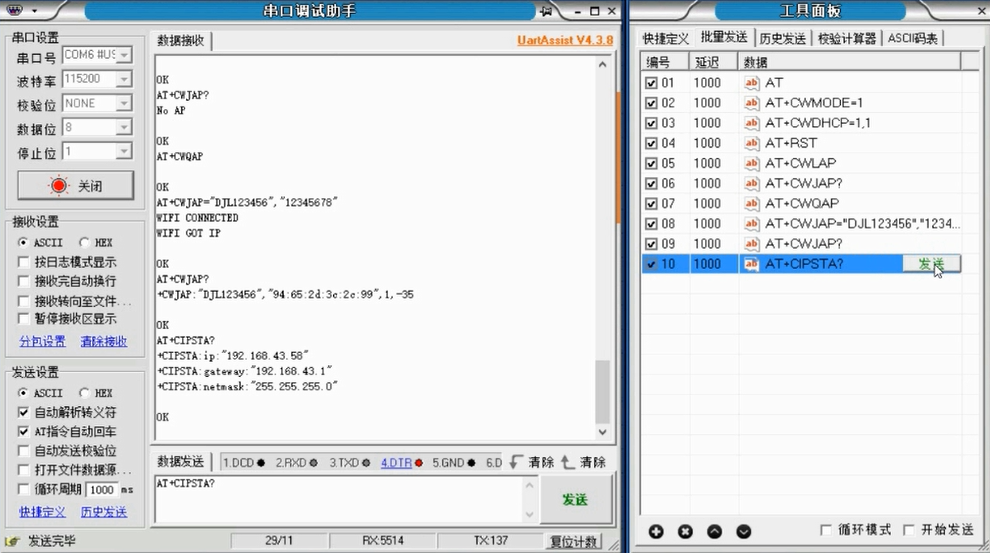

第十一步是发送：AT+CIPSTA? 。可查看station模式的模块当前获取到的 IP 地址，如图6-22所示。
此时通过手机可以搜索到 Wi-Fi 热点 tim4chou，并使用密码 12345678 进行连接。
3. station+soft-AP模式
3.1 工作流程
使用前面已烧写好的soft-AP工作模式的Wi-Fi通讯模块，并参照前面的步骤将其连接到NewLab平台上，首先，进行Wi-Fi模块和NewLab平台的连接将串口线连接到NewLab平台，并将NewLab平台设置为通讯模式，再把要设置为soft-AP+station工作模式的ESP8266 Wi-Fi通讯模块安装到NewLab平台。将其JP2拨到左边连接NewLab平台串口，JP1拨到左边启动位置，然后开启NewLab平台电源。用手机开启一个热点，记下开启热点的名称和密码。
第二步是打开串口调试助手，根据实际选择COM口，然后设置波特率为 115200，数据位为 8，校验位为 None，停止位为 1，在发送框中输入“AT”，再输入一个回车键，然后点击 发送，返回“OK”，说明此模块工作正常。
第三步是发送：AT+CWMODE=3 。设置模块的工作模式为：soft-ap+station 工作模式。
第四步是发送：AT+CWDHCP=2,1。 设置模块打开AP工作模式下的 DHCP 功能。
第五步是发送：AT+RST 。重启 当前ESP8266 模块，使模块进入soft-ap+ station 模式。
第六步是发送：AT+CWLAP。 扫描当前可用的 AP 热点列表。
第七步是发送：AT+CWJAP="热点名称","热点密码"。 启动当前ESP8266模块连接AP热点。
第八步是发送：AT+CWJAP? 。可查看ESP8266模块当前连接的AP热点。
第九步是发送：AT+CIPSTA? 。可查看ESP8266模块当前获取到的 IP 地址。
第十步是发送：AT+CWSAP-CUR="热点名称","热点密码",热点信道,热点加密方式，设置配置ESP8266的热点信息。其中，热点名称和热点密码均可自定义，热点信道设置为6，热点加密方式设置为3。
第十一步是发送：AT+CWSAP? 。可查看配置的 ESP8266 的热点信息。
第十二步是AT+CIPAP="192.168.2.1"。 配置 ESP8266 当前使用的 IP 地址。
第十三步是发送：AT+CIPAP? 。可读取 AP 热点当前使用的 IP 地址。
第十四步是发送：AT+CIPMUX=1 。启动AP 热点多连接，支持客户端 id 号 0-1，其中0是单路连接模式，1是多路连接模式。
第十五步是发送：AT+CIPSERVER=1,8080 。启动模块服务器模式，并设置服务端口为 8080，支持 客户端 id 号 0-4。
第十六步是发送：AT+CIFSR 。可查看模块的 IP 地址。
此时通过手机可以搜索到 Wi-Fi 热点并可使用密码进行连接。
