任务2 系统搭建及云平台项目创建
  • 1 知识介绍
  • 2 PPT
  • 3 学习视频
  • 4 讨论
  • 5 匠人匠心

本节主要分四个部分:硬件接线、节点固件下载、节点配置以及云平台数据上传。

硬件接线

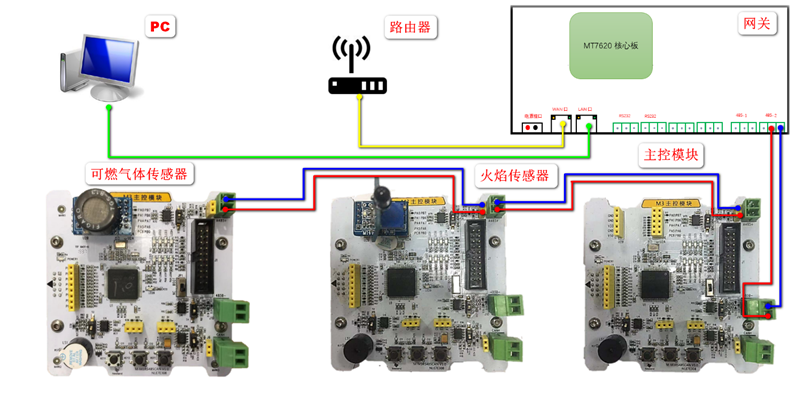

        如图所示:现在展示的这个图就是整个项目的硬件接线图,两个 RS-485 从机节点分别连接可燃气体传感器与火焰传感器。另外,网关WAN 口通过网 线接外网,LAN 口通过网线连接 PC,PC 需开启 DHCP 或与网关处于同一网段。


节点固件下载

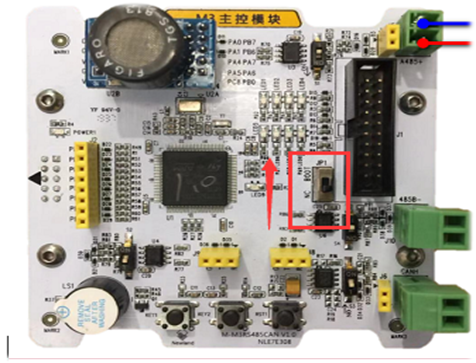

        配置串行通信口及其通信波特率:第一步将M3 主控模块拨到 BOOT 状态(如图所示),按一下复位键。烧写时只允许一个 M3 主控模块上电。

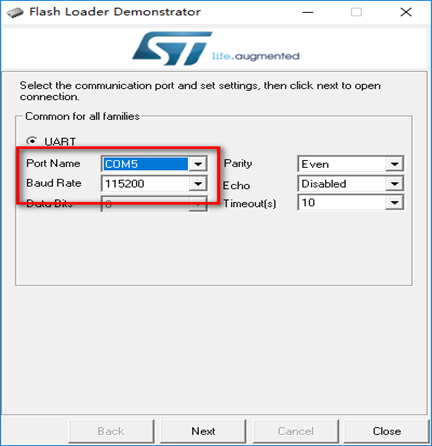

        使用ST 官方出品的 ISP(In-SystemProgramming,在线编程)工具“Flash Download Demostrator”进行固件的下载。打开该工具后,需要配置串行通信口及其通信波特率,如图所示。

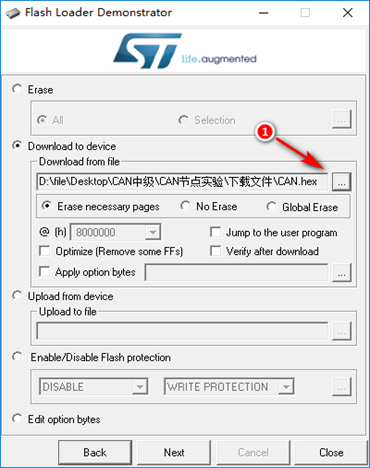

        配置好串行通信口及其通信波特率之后,还应对需要下载的固件文件进行选择,如下图所示:点击标号①处按钮选取需要下载的固件文件;点击“Next”按键开始下载;烧写完成后拨到NC状态;按一下复位键。按照以上步骤,分别下载另外两个节点的固件。

节点配置

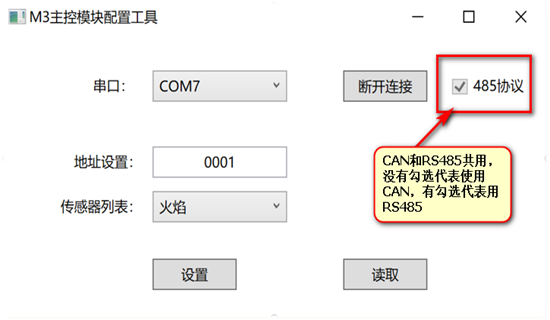

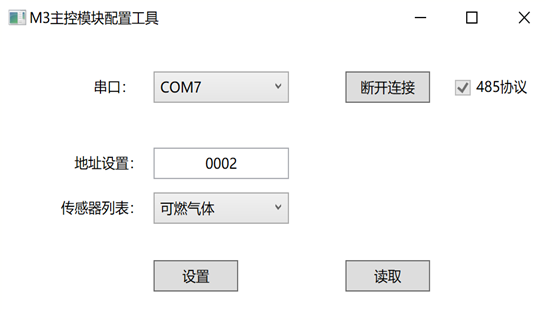

        使用“M3 主控模块配置工具”(路径:../CAN 总线通信应用/节点配置工具)进行RS-485节 点的配置,使用“M3 主控模块配置工具”(路径:../RS-485 总线通信应用/节点配置工具)进行 RS485 节点的配置,注意要先勾选“485协议”,再打开连接。需要配置的内容有两个,一是节点 地址,二是传感器类型。从机节点 1 的地址配置为“0x0001”,连接传感器类型配置为“火焰传感器”,如下图1所示;从机节点2 的地址配置为“0x0002”,连接传感器类型配置为“可燃气体传感器”,如下图2所示。

云平台数据上传

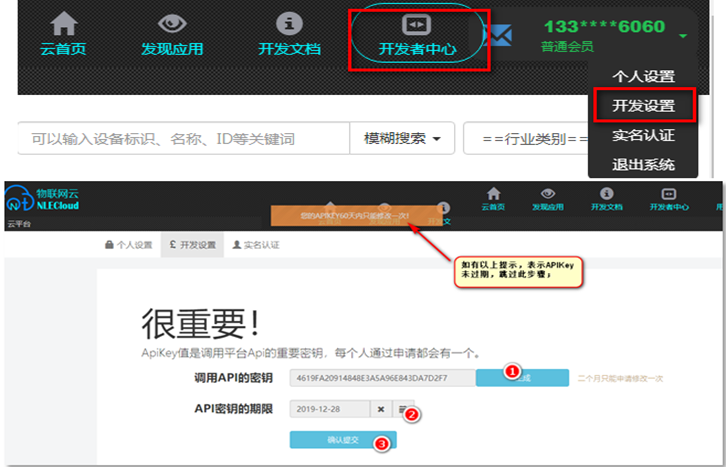

        首先登陆云平台http://www.nlecloud.com,点击“开发者中心”--“开发设置”,确认 ApiKey 有没有过期,如果有重新生成 ApiKey,点击“开发者中心”按钮,然后点击“新增项目”按钮即可新建一个项目,在弹出的“添加项目”对话框中,可对“项目名称”、“行业类别”以及“联网方案”等信息进行填充。在本案例中,设置“项目名称”为“智能安防系统”,“行业类别”选择“工业物联”, “联网方案”选择“以太网”。

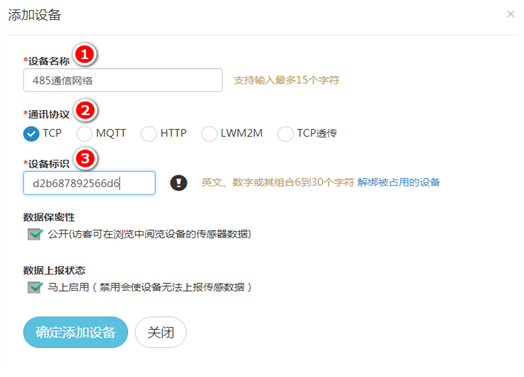

        项目新建完毕后,可为其添加设备,如下图所示,其中可以看到,需要对“设备名称”(标号①处)、“通讯协议”(标号②处)和“设 备标识”(标号③处)进行设置。

        设备添加完成的效果如下图所示。将图中标号①处“设备 ID”,②处的“设备标识”和标号③处的“传输密钥”记下,网关配置时需用到这些信息。至此云平台配置完毕。

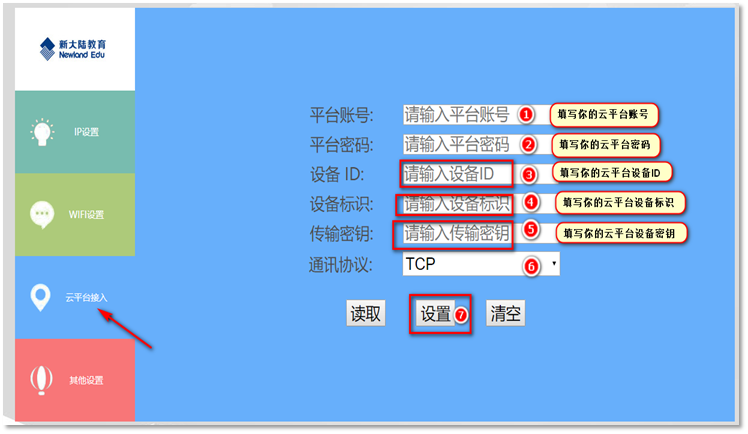

        然后登陆物联网网关系统管理界面:192.168.14.200:8400 (IP 可自行设置+端口号固定),点击“云平台接入”,按实际情况输入①-⑥处的信息后点“设置”,如下图所示。物联网网关配置参数配置完毕,点击⑦设置按钮,物联网网关系统自动重启,20 秒左 右,网关系统初始化完毕,刷新网页,可以看到网关上线,并自动识别出接入设备的标识。

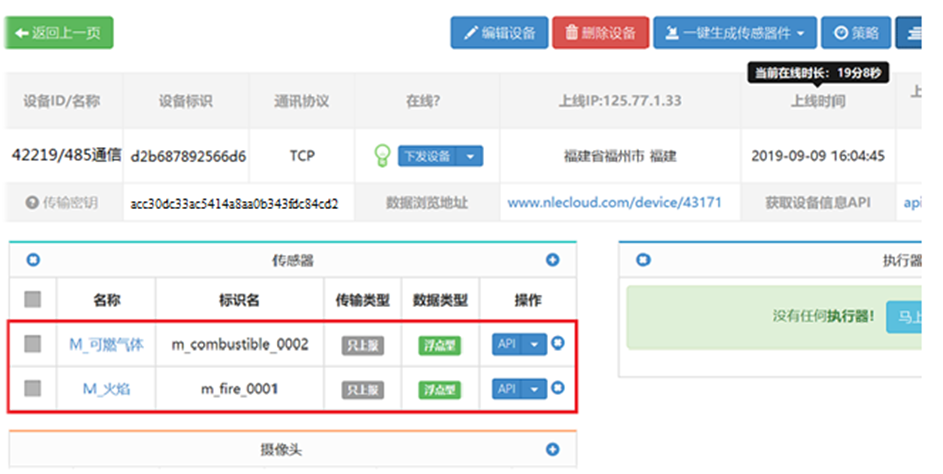

        下图中展示的就是成功识别设备的展示图。

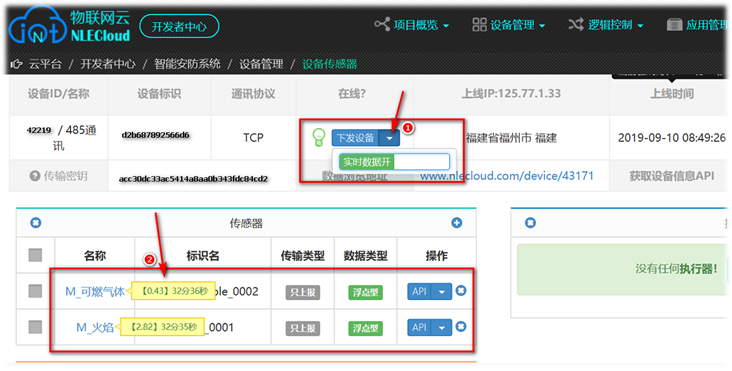

        用户可查看实时上报的数据,如下图所示,点击①处打开实时数据显示开关,可以看到实时数据显示在②处,并且每隔 5 秒刷新一次。
