任务3 按键控制LED灯亮灭
  • 1 知识介绍
  • 2 PPT
  • 3 学习视频
  • 4 国家脊梁

任务要求

按键控制LED灯亮灭系统的具体要求如下:

1、使用外部中断实现按键功能;

2、系统刚上电时,LED灯为关闭状态。第奇数次按下按键,LED灯亮;第偶数次按下按键,LED灯关闭,并以此循环往复。

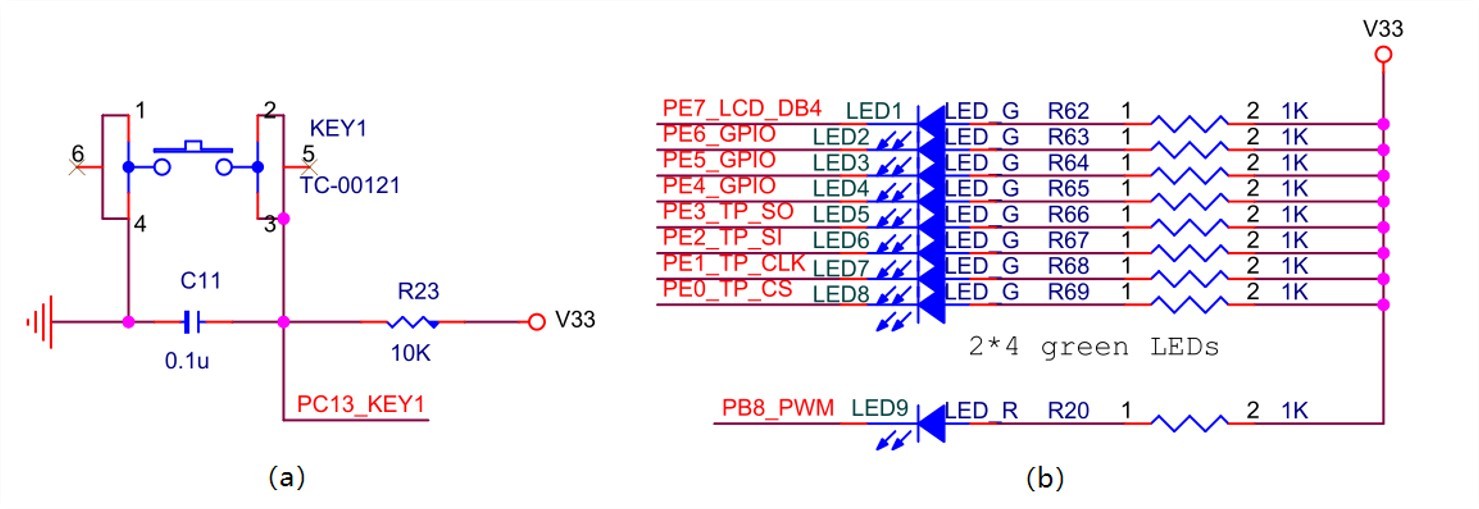

3、按键与LED灯的电路原理图如图 2-40所示,其中按键的GPIO引脚为PC13,LED灯与GPIO引脚PB6相连。



2-40按键与LED灯的电路原理图


知识链接

(一)STM32F1的中断管理

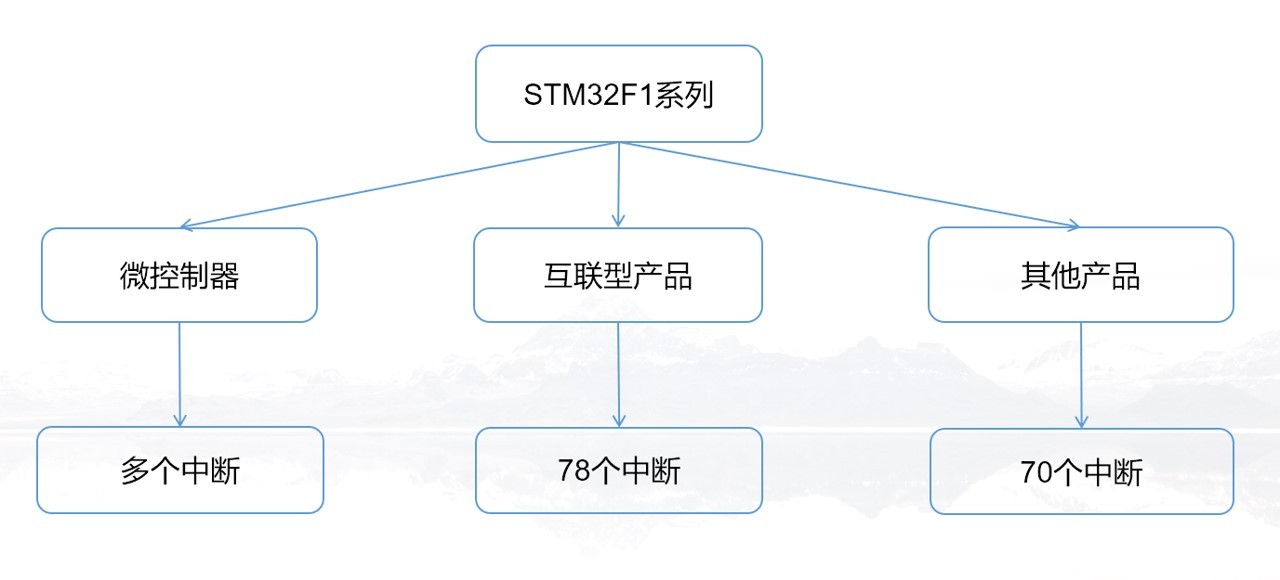

图 2-41所示,STM32F1这个系列有很多的产品,不同的产品,它们的中断个数也是不一样的,比如,微控制器,因为比较复杂,所以描述比较模糊,是“多个”。互联型产品有78个中断,其他产品有70个中断。



2-41STM32F1系列产品分类

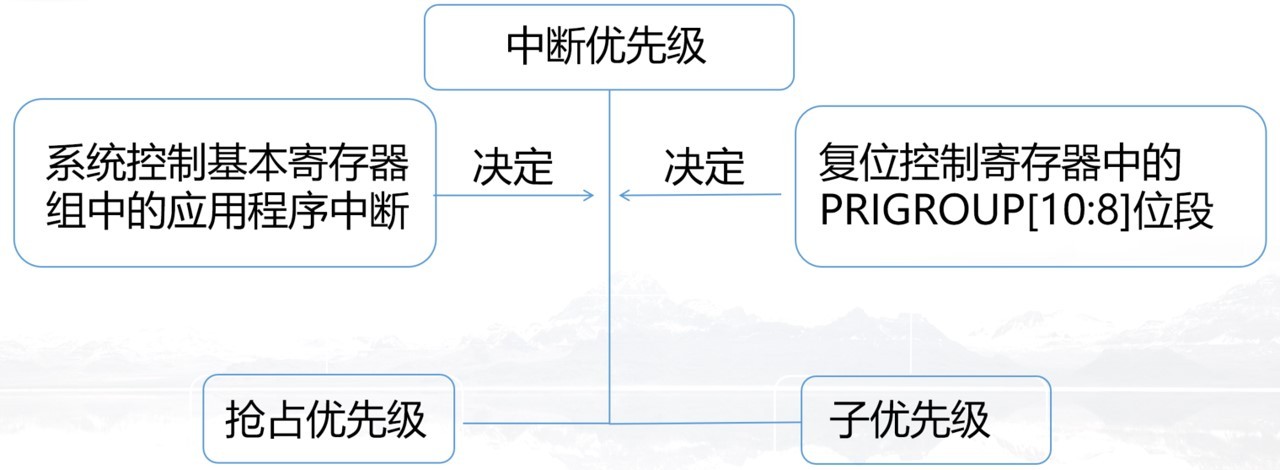

它们的中断控制关系,如图 2-42所示。



2-42STM32F1系列中断控制关系

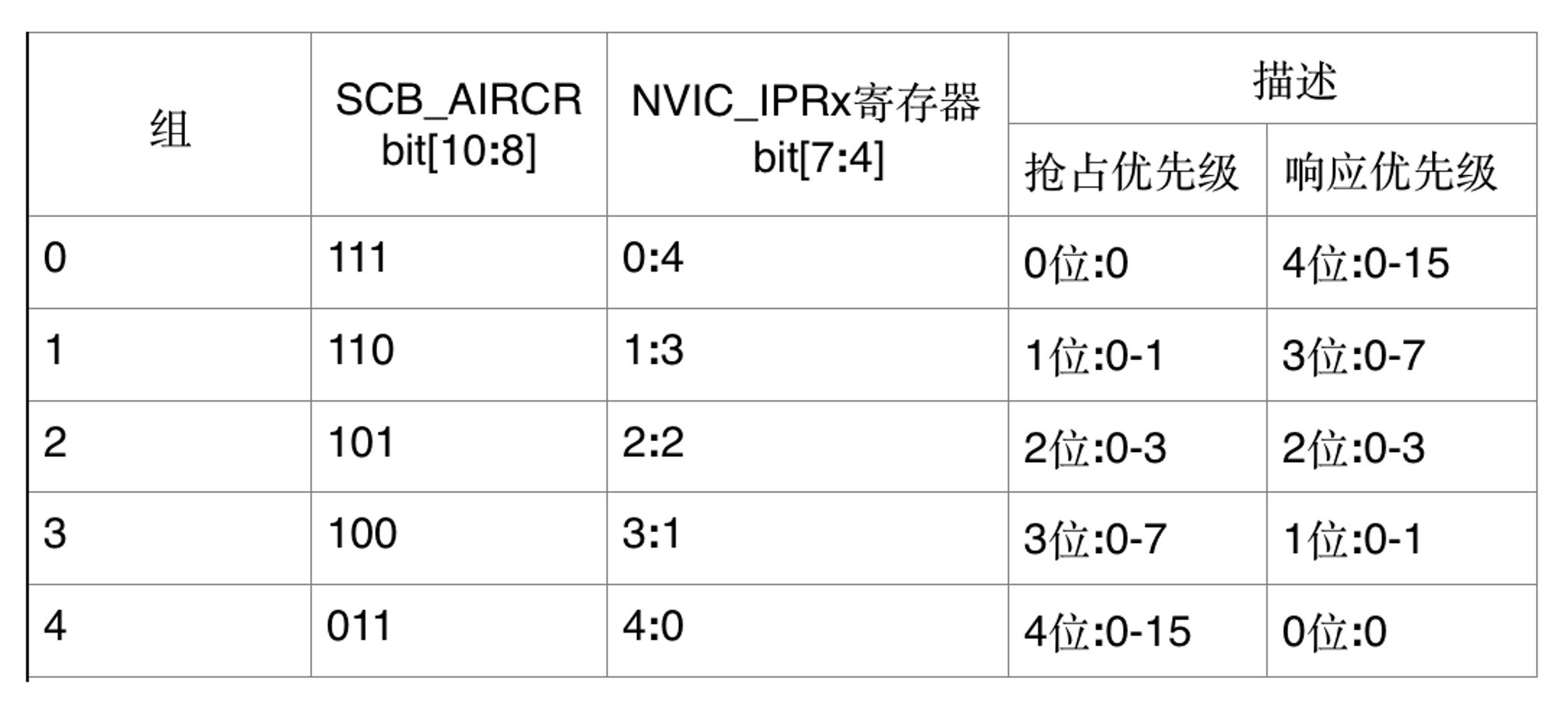

STM32F1的中断优先级共分为5个组别,如图 2-43所示。



2-43STM32F1的中断优先级分组


对“抢占优先级”和“子优先级”在程序执行过程中的判定规则说明如下:

1、若两个中断的“抢占优先级”与“子优先级”都相同,则哪个中断先发生就先执行谁;

2、“抢占优先级”高的中断可以打断“抢占优先级”低的中断;

3、若两个中断的“抢占优先级”相同,当两个中断同时发生时,“子优先级”高的中断先执行,且“子优先级”高的中断不能打断“子优先级”低的中断。

(二)STM32F1的外部中断/事件控制器

STM32F1的外部中断/事件控制器(External Interrupt/Event Controller,EXTI):

1、包含20个可用于产生中断/事件请求的边沿检测器;

2、STM32F1的每个GPIO引脚都可以作为外部中断的中断输入口;

3、每个外部中断都设置了状态位;

4、具备独立的触发和屏蔽设置。

20个外部中断或事件分别是:

1、EXTI线0-15:对应外部 IO 口的输入中断。

2、EXTI线16:连接到 PVD 输出。

3、EXTI线17:连接到 RTC 闹钟事件。

4、EXTI线18:连接到 USB 唤醒事件。

5、EXTI线19:连接到以太网唤醒事件(只适用于互联型产品)。

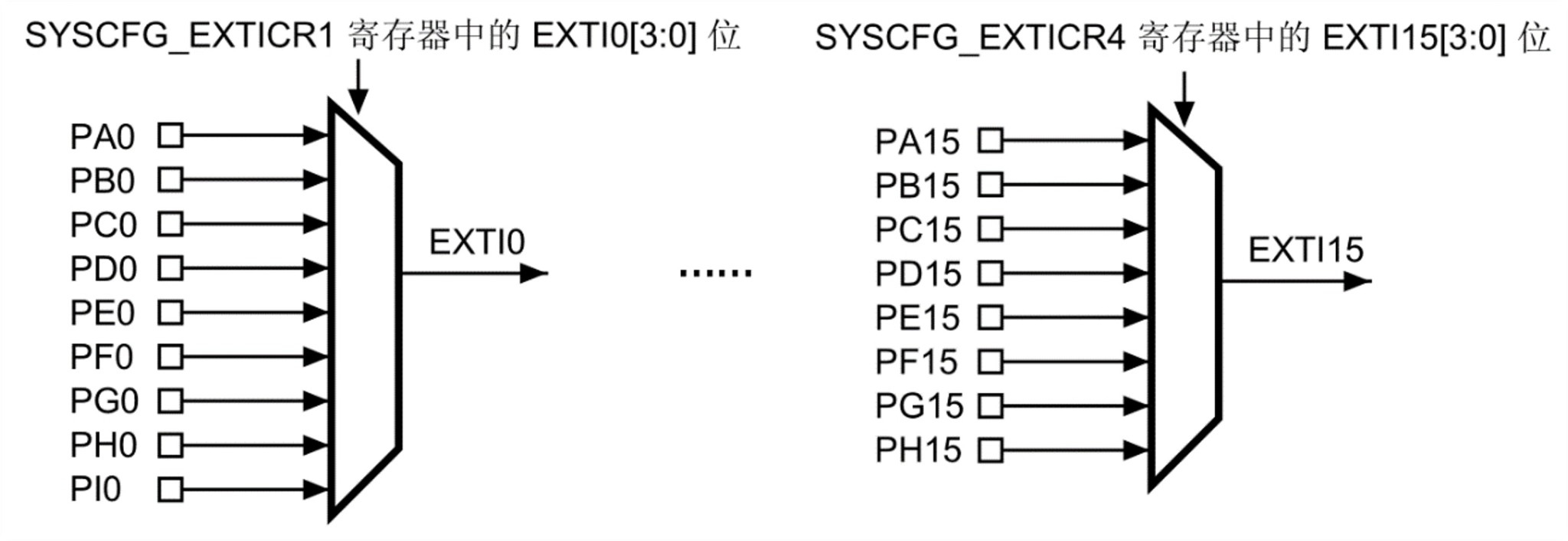

STM32F1系列微控制器供GPIO引脚使用的中断线有16条,MCU本身的GPIO引脚数量大于16,因此需要制定GPIO引脚与中断线映射的规则。(图 2-44



2-44中断线与GPIO映射示意图


任务实施

(一)建立STM32CubeMX工程并生成初始C代码

步骤如下:

(1)建立工程存放的文件夹

(2)新建STM32CubeMX工程

(3)选择MCU型号

(4)配置调试端口

(5)配置MCU时钟树

(6)配置外部中断按键GPIO功能

(7)配置LED灯相关的GPIO功能

(8)保存STM32CubeMX工程

(9)配置按键NVIC

(10)生成初始C代码工程

选择视频文件(上传小于 500M 的 MP4 格式视频)


(二)完善代码

选择视频文件(上传小于 500M 的 MP4 格式视频)


编写按键外部中断回调函数。

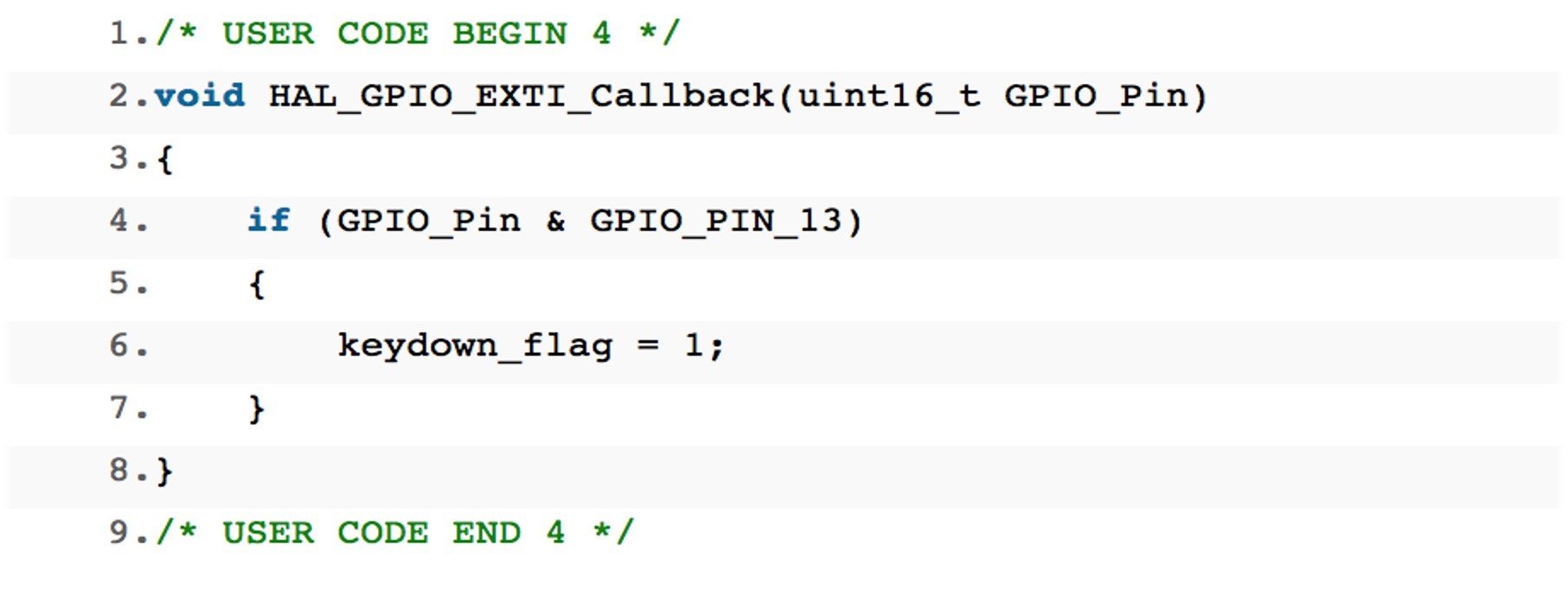

在“main.c”中添加以下按键外部中断回调函数代码,如图 2-45所示。



2-45按键外部中断回调函数代码

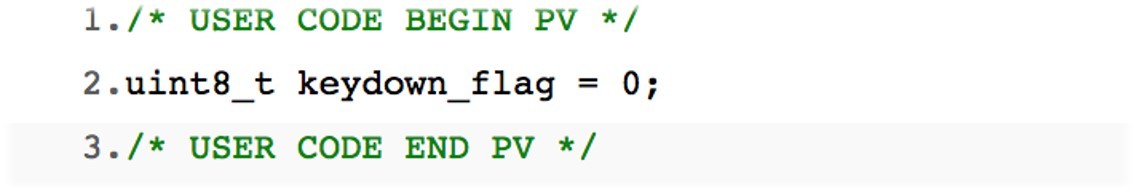

定义相关变量,在“main.c”中添加相关变量定义。(图 2-46



2-46定义相关变量代码

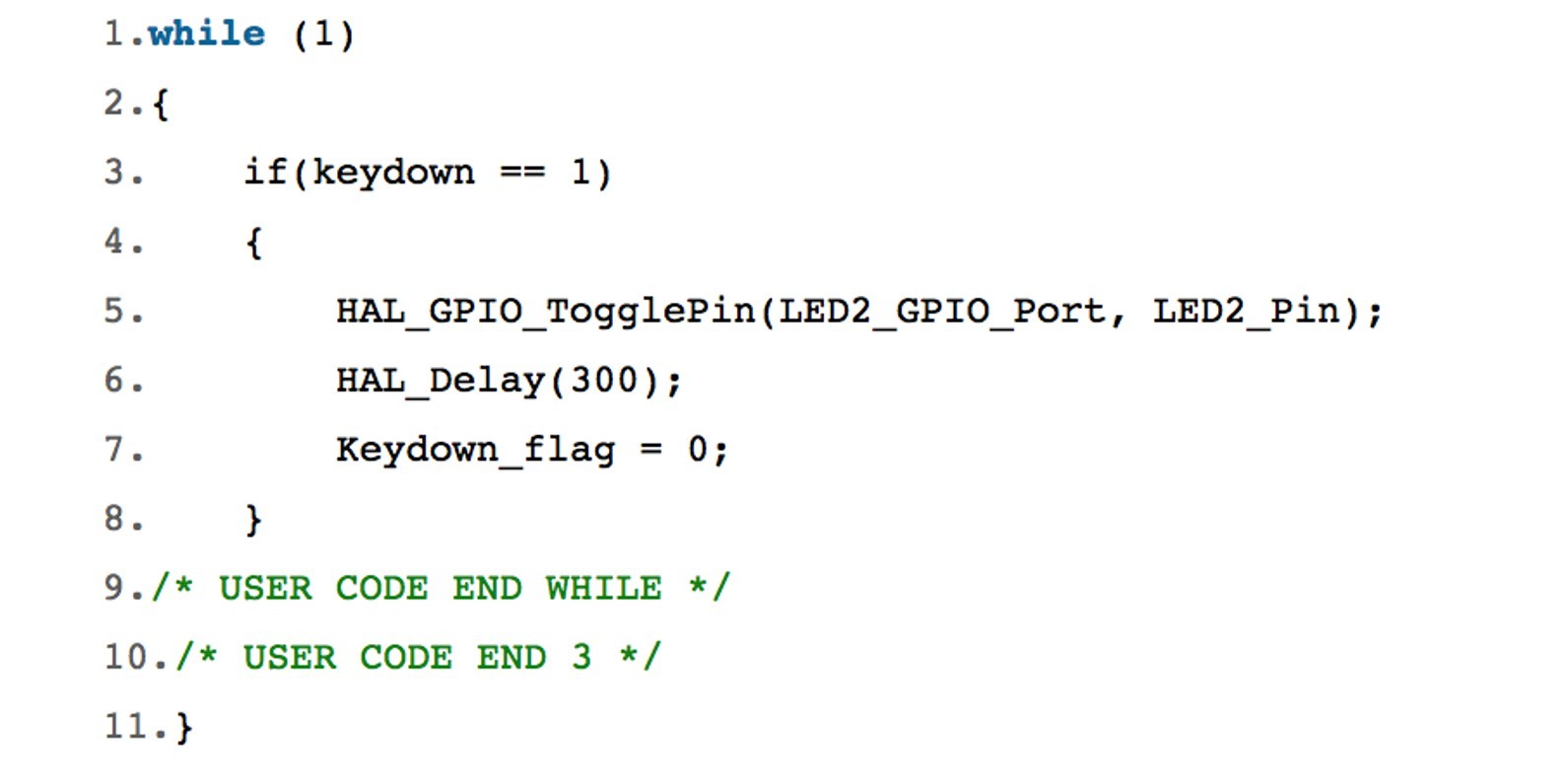

编写主循环程序。(图 2-47



2-47主循环程序代码


课程回顾

1、按键与LED灯的电路原理。

2、STM32F1的中断管理:分为抢占优先级和子优先级,工作机制。

3、STM32F1的外部中断/事件控制器:20个外部中断或事件。

4、工程创建,生成、完善代码。
