一、BasicRF概述

（一） BasicRF的定义

BasicRF是简单无线点对点传输协议，功能较为简单，通过BasicRF能够进行数据的发送和接收，可用于无线设备数据传输的入门学习。TI公司提供了基于CC253x芯片的BasicRF软件包，其中包括硬件层（Hardware layer）、硬件抽象层（Hardware Abstraction layer）、基本无线传输层（Basic RF layer）和应用层（Application）。

（二） BasicRF基本架构

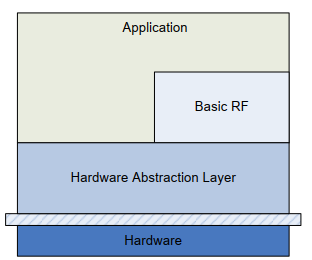

如图 5-1所示为BasicRF的基本架构图，最下层的硬件层是使用BasicRF所需要的硬件平台，倒数第二层的硬件抽象层为无线和板载资源，比如：LCD,UART等，为其提供访问接口。倒数第三层是占图比例最小的基本无线传输层，这一层提供了一个使用双向射频链路进行传输和接收的简单协议。最后就是面积最大的应用层，该层包含几个应用实例，可以访问BasicRF和单片机的HAL库。

（三） BasicRF的功能限制

BasicRF包括了IEEE 802.15.4标准数据包的发送和接收，采用了与IEEE 802.15.4 MAC兼容的数据包结构和ACK结构。在具体的使用中的功能限制包括：

（1）不具备“多跳”、“设备扫描”功能。

（2）不提供多种网络设备，如常用的协调器和路由器等。

（3）传输时等待信道空闲，但不按IEEE 802.15.4 CSMA-CA要求两次CCA检测。

（4）不重复传输数据。因此，BasicRF是简单无线点对点传输协议，可用来进行Z-Stack协议栈无线数据传输的入门学习。

（四） BasicRF软件包文件夹层次图

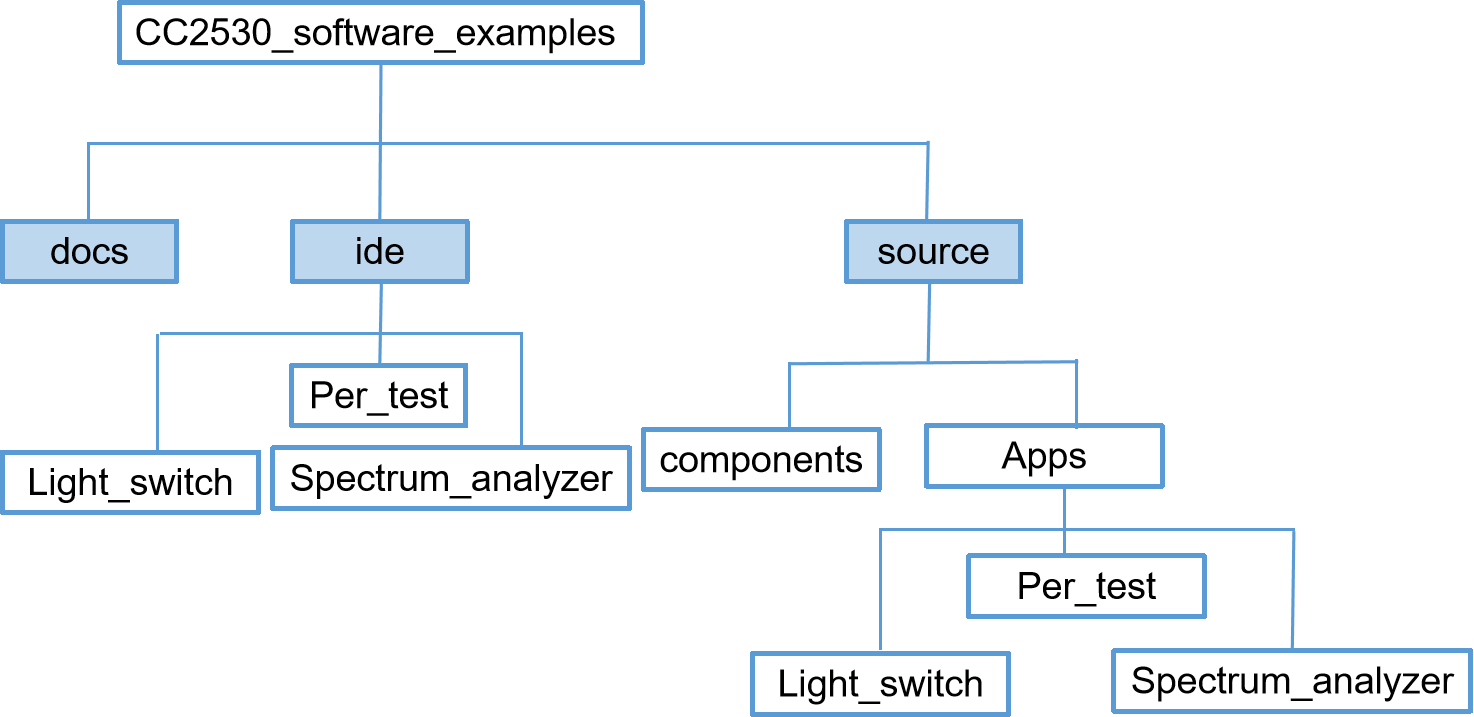

如图 5-2所示，整个结构图呈树状排列，第一个是docs文件夹，该文件夹只有一个文档：CC2530_Software_Example.pdf。它就是CC2530BasicRF例程的说明书。第二个是ide文件夹，这个文件夹里面有三个子文件夹和一个IAR可执行文件，具体如图所示。其中setting文件夹里面是IAR的相关设置，比如IAR的注释是什么颜色的等等；然后srf05_cc2530文件夹里面有CC2530没有加PA(CC2591)时的3个工程，分别是：light_switch.eww、per_test.eww、spectrum_analyzer.eww；其次srf05_cc2530_91文件夹里面有CC2530加PA(CC2591)时的2个工程的hex文件，分别是：light_switch.hex、per_test.hex；最后一个就是cc2530_sw_example.eww，它是这3个工程(light_switch.eww、per_test.eww、spectrum_analyzer.eww)的总工程，也就是将它们包装在一起了。第三个是Source文件夹，它用来放置工程的源文件，其中有2个子文件夹，分别为：app和components，其中：app文件夹里是上面所说的3个工程的main函数所在的地方；components文件夹是BasicRF的一些底层驱动文件，包括：BasicRF协议、hal层驱动文件、加密文件、系统驱动文件等。

二、BasicRF无线通信初始化

Basic RF软件包中实际上与无线数据传输相关的并不多，真正与Basic RF相关的包括四个部分：无线参数配置、无线模块初始化，无线数据发送和无线数据接收。其他部分用于管理CC2530硬件的内容。

（一） BasicRF无线通信初始化步骤

(1) 首先，调用halBoardInit()函数，初始化板载外设、射频接口、系统时钟、中断等，确保外围器件没有问题。调用halRfInit（）函数，打开射频模块，设置默认配置选项，允许自动确认和随机数产生。

（2）其次，创建BasicRF数据结构体(basicRfCfg_t)，并初始化其成员；其中BasicRF数据结构体就是位于basic_rf.h的basicRfCfg_t结构体。

（3）最后，BasicRF协议初始化，通过调用halRfinit()实现。

（二）BasicRF关键函数分析

1. 常用的API函数

如表 5-1所示，是常用的API函数：

（1）basicRFInit()函数，顾名思义是初始化BasicRF无线通信函数；

（2）basciRfSendPacket()函数用于将目标数据发送给接收方，从而实现通信，其主要作用就发送数据；

（3）basciRfPacketlsReady()函数则是能够让接收方检测当前是否收到新数据；

（4）basicRfGetRssi（）函数用于去获取当前的信号强度（RSSI）；

（5）basicRfReceive()函数用于接受数据；

（6）basicRfRecieveOn()函数和basicRfRecieveOff()函数是控制无线通信的开关。

表5-1常用的API函数

2. 无线通信相关的所有参数

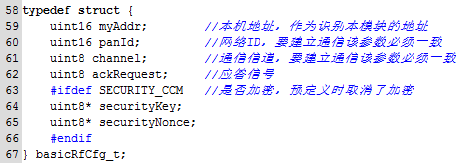

所有的参数都存在于basicRfCfg_t这个数据类型的结构体中，具体内容如图 5-3所示，此结构体的位置在basic_rf.h文件中。其中包括了本机地址、网络ID、通信信道、应答信号和加密设置。如图 5-3所示为basicRfCfg_t结构体代码。

basciRfCtg_t结构体的组成。myAddr是本机地址，也是该模块的标识，其主要作用就是能够在不同的模块间快速区分，是独一无二的；panId是网络ID，当网络ID一致时，可以组成局域网；channel是通信信道，要建立通信该参数必须一致，当panId、channel这两个参数一致时，可形成局域组网；ackRequest是应答信号。

basciRfCtg_t结构体的使用方式如图 5-4所示。basicRfConfig为结构体变量，所以basicRfConfig.panId = PAN_ID是为网络ID赋值，basicRfConfig.channel = RF_CHANNEL则是为通道信号赋值，basicRfConfig.ackRequest = TRUE是为应答信号赋值。然后调用halBoardInit()函数，对硬件外设和I/O端口进行初始化，halBoardInit(void)函数在hal_board.c文件中。

3. 无线模块初始化

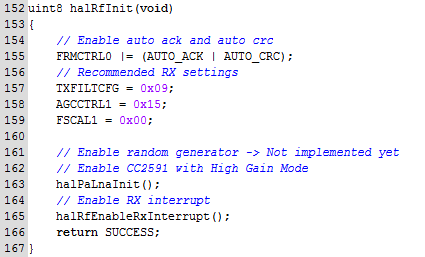

在hal_rf.c文件中，有一个halRfInit()函数，具体内容如图 5-5所示，该函数初始化射频无线模块，设置默认配置选项，允许自动确认和允许随机数产生。在开发中，直接调用该函数来初始化无线模块，不需要关注该函数的实现细节。

4. 无线数据发送

无线数据发送函数basicRfSendPacket()位于basic_rf.c文件中，具体内容如图 5-6所示，先创建一个字节数组作为数据发送的缓冲区，将要发送的内容置于数组之中，然后调用无线数据发送函数进行发送。basicRfSendPacket()函数中，第一个参数destAddr为发送目标地址；第二个参数pPayload为发送内容的数组，其作用就是存放发送数据，第三个参数length为发送数据长度。函数执行成功返回：SUCCESS，否则为FAILED。

5. 无线数据接收

在无线数据的接收中需要用到2个API函数，分别是basicRfPacketIsReady()和basicRfReceive()。

    首先调用basicRfPacketIsReady()函数来查询是否收到新的数据包，如果有新的数据包，则返回TRUE。新的数据包信息会存放在basicRfRxInfo_t类型结构体的rxi中。实际上，我们不需要过多关注该结构体。因为当查询到新的数据包后，可以调用basicRfReceive()函数把接收到的数据复制到自定义的缓冲区中，然后进行使用。basicRfReceive()函数定义如图 5-7所示。

然后了解接收函数basicRfReceive()，第一个参数pRxData为数据接收缓冲区，作用是存放即将到来的数据，第二个参数len为要接收的数据长度，第三个参数pRssi是无线信号强度。当函数成功执行，其返回值为接收到的数据字节数。再就是一些不常使用到的函数：basicRfReceiveOn(void)是开启接收功能；basicRfReceiveOff(void)则关闭接收功能；basicRfPacketIsReady(void)是否有数据需要接受。
