实验五 Simulink 建模与仿真1

连续系统和离散系统的建模与仿真

1、

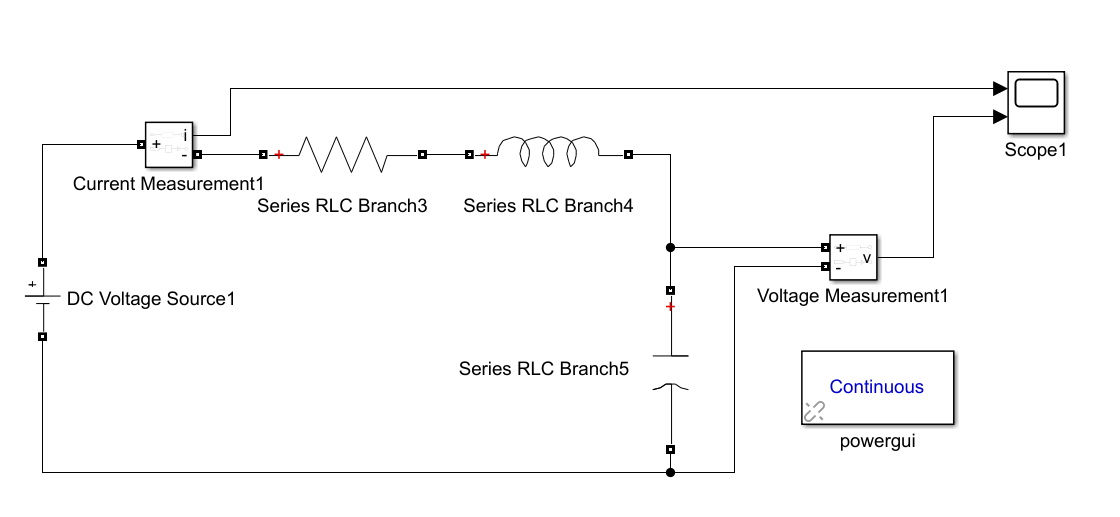

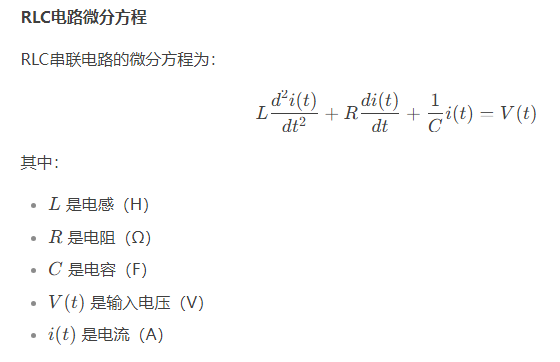

RLC电路图中R=14Ω，L=2.5H，C=0.22F，假设初始状态均为零。 t=0时刻加入1V电压，试求回路中流过的电流i(t) 和电容的端电压Uc(t)的波形曲线。

要求：

用两种模型方法对其仿真。

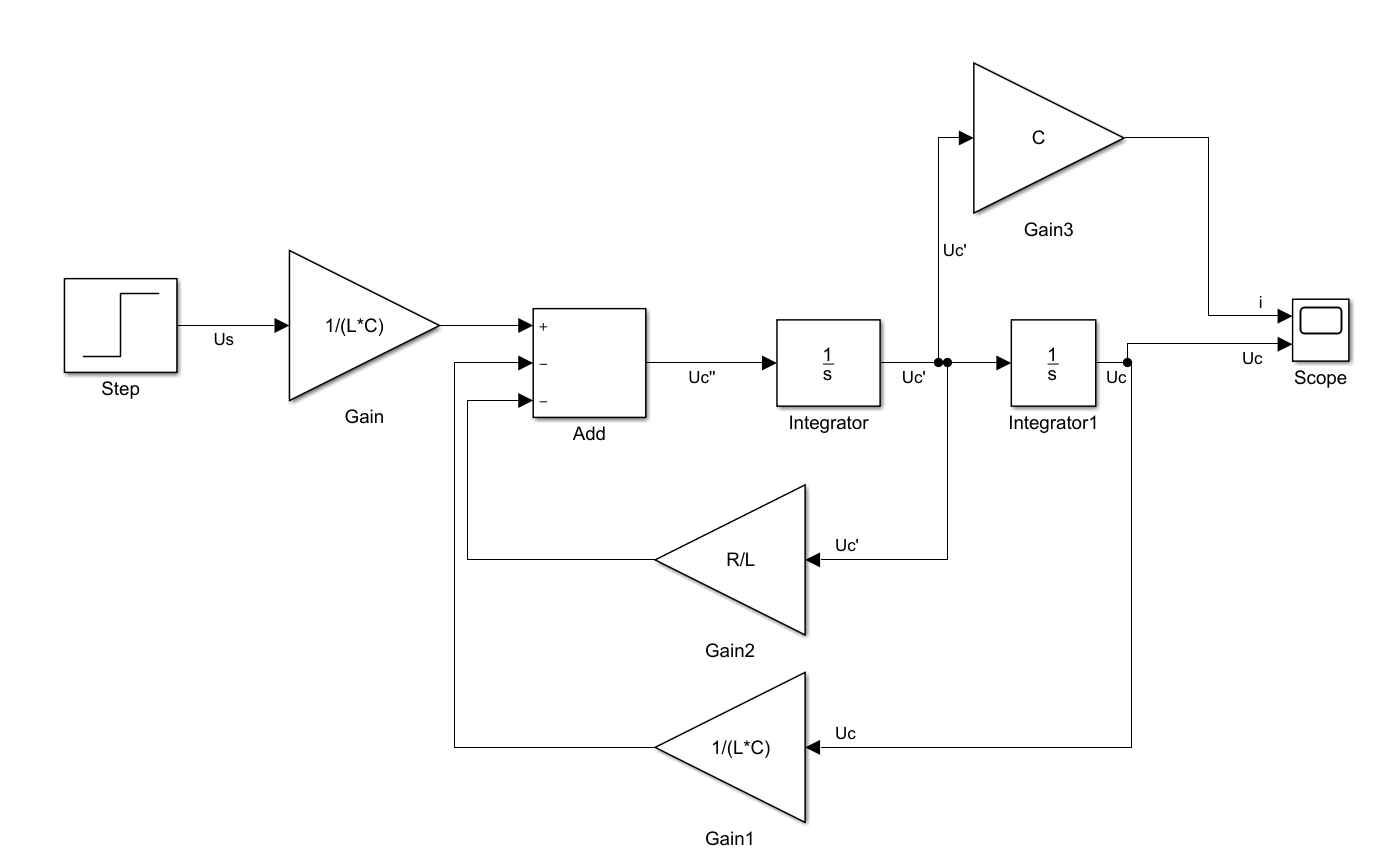

（ Simulink的电路系统、Simulink的连续系统）

贴上相应的仿真模型图和结果曲线图。

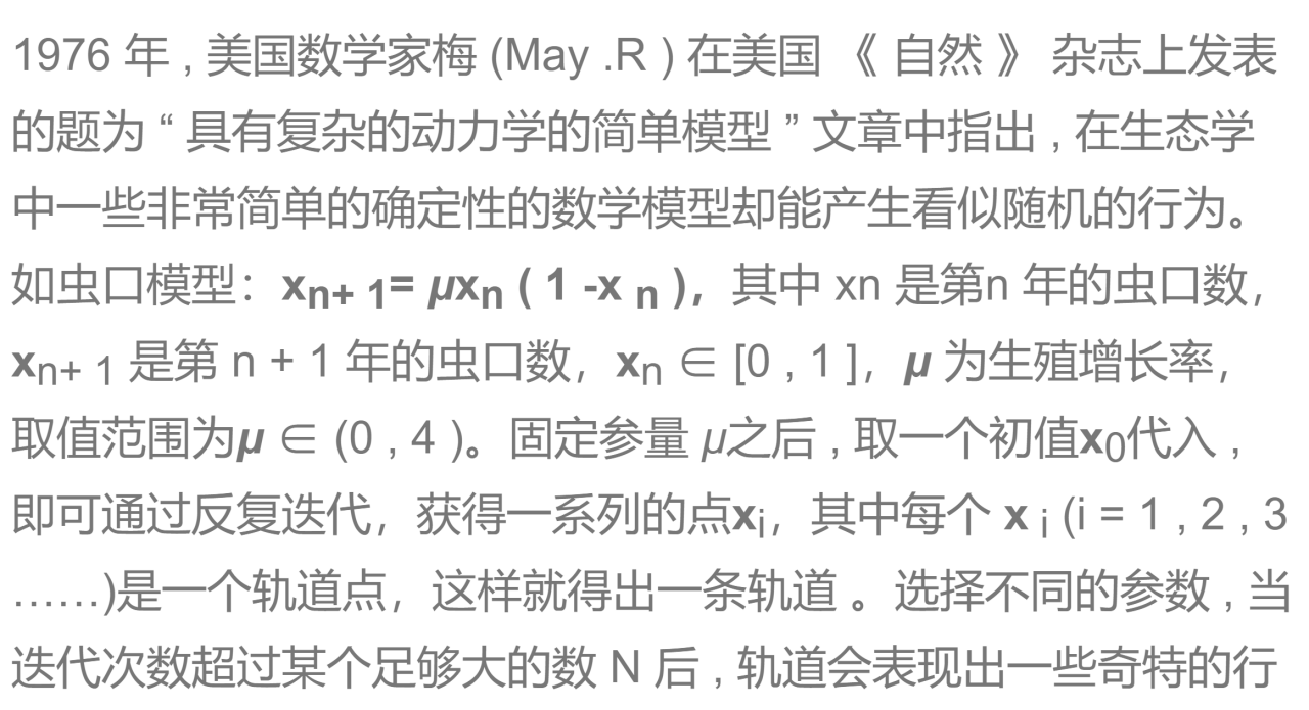

2、故事背景：

模型简化：

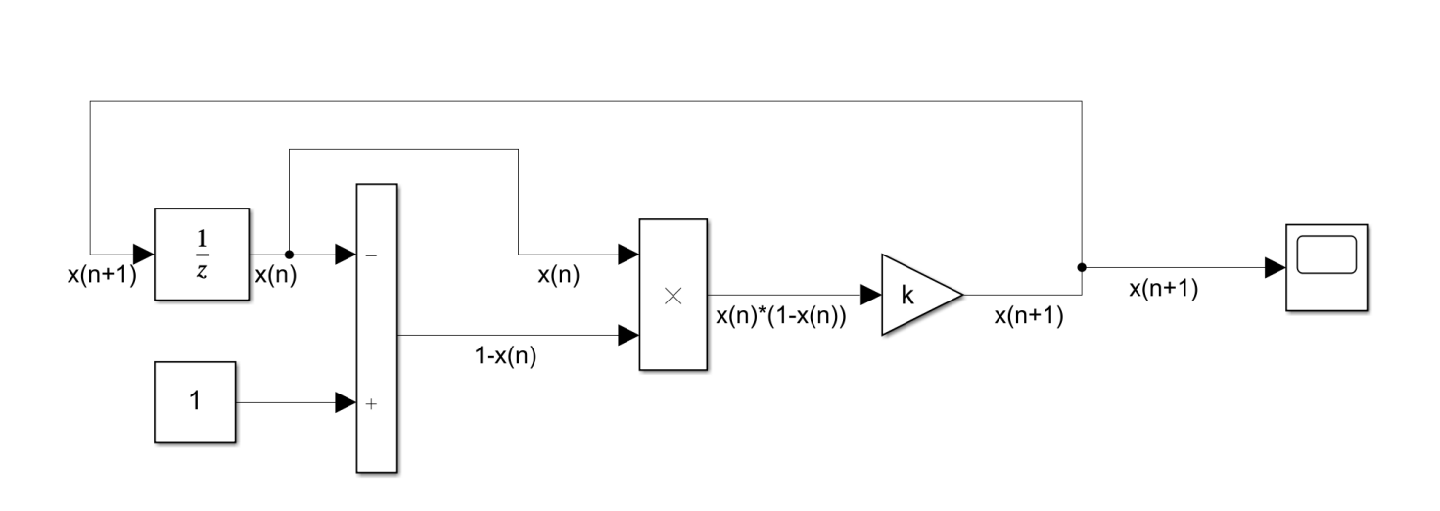

生殖增长率：K∈[0,4]，    虫口数：X∈[0,1]

请用Simulink建模，并结合M文件编程，绘制曲线图，并探讨虫口数量变化趋势：

（1）K=0.5 , X0分别取0.1、0.4、0.7时的曲线图。并观察说明此时，虫口数量变化。

（2）K=2，X0分别取0.1、0.4、0.7时的曲线图，并观察说明此时，虫口数量变化。

（3）K=3.25，X0分别取0.1、0.4、0.7时的曲线图，并观察说明此时，虫口数量变化。

（4）K=3.8，X0分别取0.1、0.4、0.7时的曲线图，并观察说明此时，虫口数量变化。
