简易传递函数建模仿真

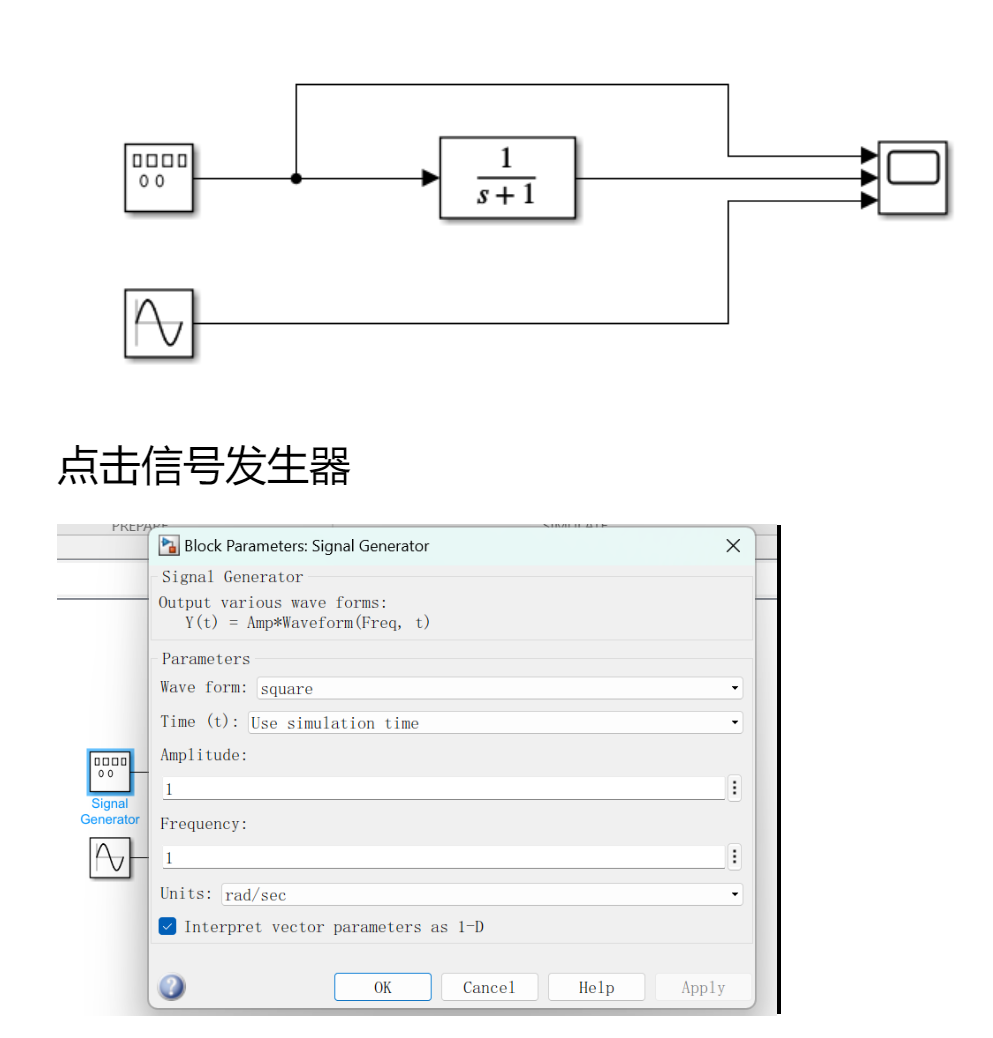

在Simulink上构建下列模型，并设置相关参数界面

点击信号发生器

调用示波器结果：

clf;clc;clear

% out=sim('Class7_s2');   %Class7_s2为所建模型文件名

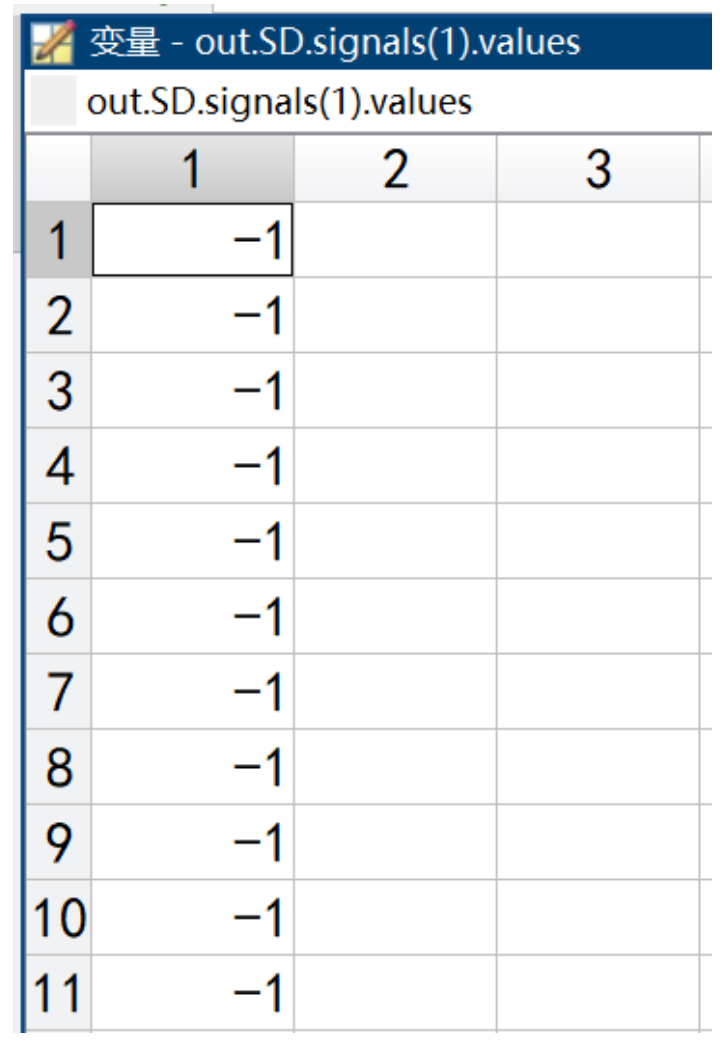

x1=out.SD.signals(1).values; %示波器第1个信号

x2=out.SD.signals(2).values; %示波器第2个信号

x3=out.SD.signals(3).values; %示波器第3个信号

t=out.tout;

plot(t,x1,t,x2,t,x3)

legend('x1','x2','x3')

代码运行Simulink模型

代码形式运行Simulink模型，

获取示波器的数据

OUT=sim('model',timespan);

model是模型名称

timespan是仿真时间

获取示波器的第一组信号数据，时间T，曲线值V1

V1=OUT.ScopeData{1}.Values.Data;

T=OUT.ScopeData{1}.Values.Time;

获取示波器的第二组信号数据，时间T，曲线值V2

V2=OUT.ScopeData{2}.Values.Data;

T=OUT.ScopeData{2}.Values.Time;

以此类推

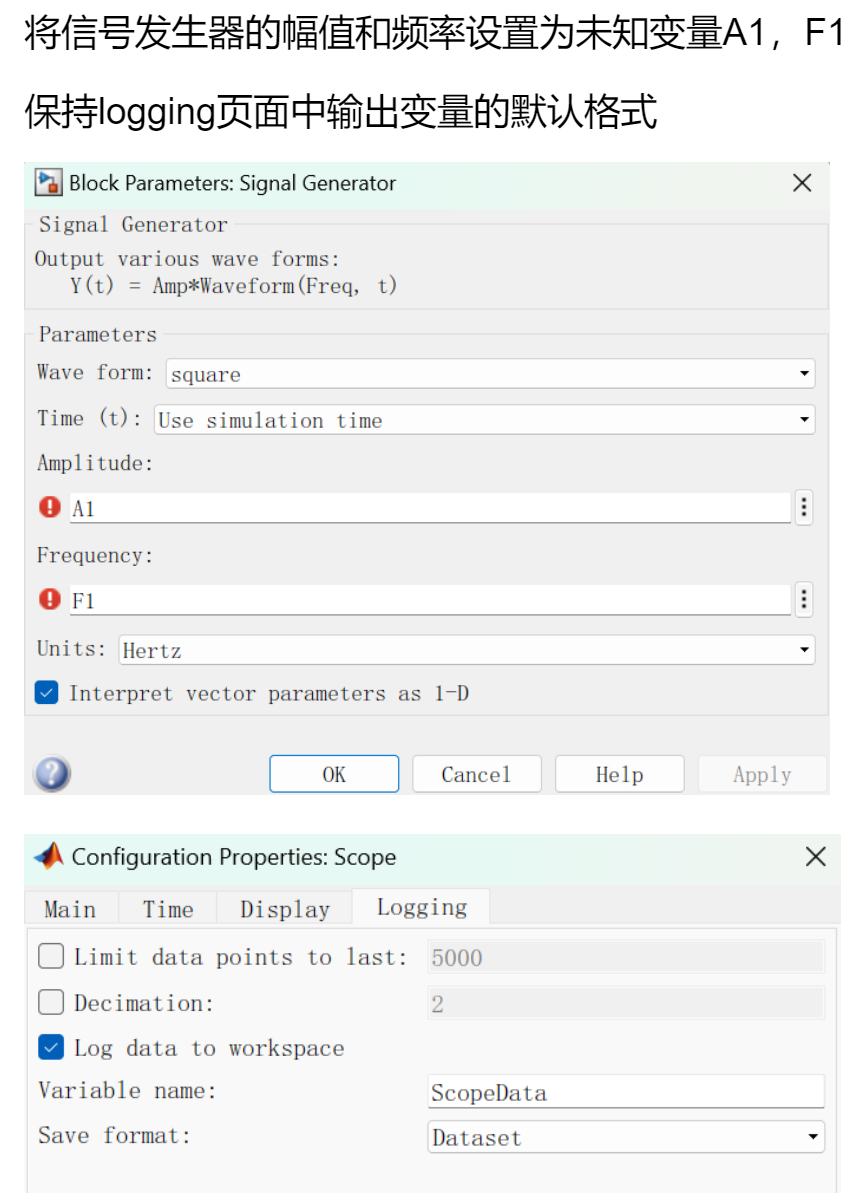

其中，常用模块中的

global A1 F1;

A1 = 2;

F1 = 0.5;

OUT=sim('Class7_s1',10);

T=OUT.tout;

%T=OUT.ScopeData{1}.Values.Time;

V1=OUT.ScopeData{1}.Values.Data;

V2=OUT.ScopeData{2}.Values.Data;

V3=OUT.ScopeData{3}.Values.Data;

plot(T,V1,T,V2,T,V3)
