4.3 复制地下一层外墙

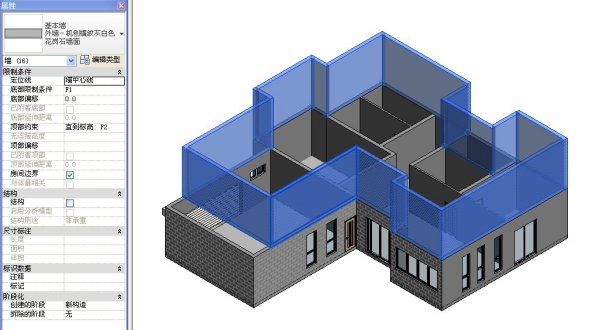

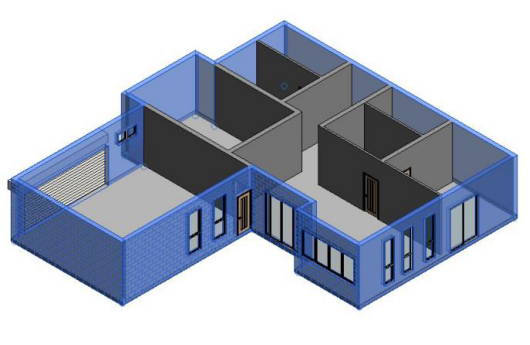

切换到三维视图，将光标放在地下一层的外墙上，高亮显示后按 Tab 键，所有外墙将全部 高亮显示，单击鼠标左键，地下一层外墙将全部选中，构件亮显，如图4.3-1 所示。
●单击菜单栏“修改”一“复制到剪贴板”命
令 ，将所有构件复制到剪贴板中备用。

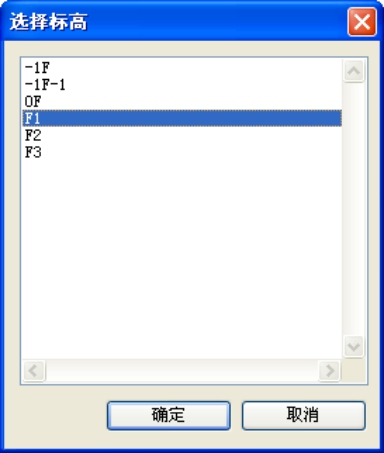

● 单击菜单栏“修改”一“粘贴”一“按选定
标高对齐”命令，打开“选择标高”
对话框，如 图 4.3-2 所示。单击选择“F1”，
单击“确定”。
图 4.3-1图 4.3-2
4.4 编辑首层外墙

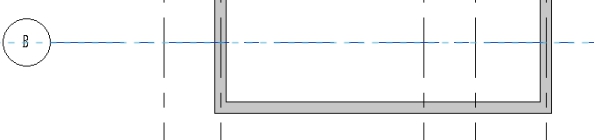

1、调整外墙位置：单击工具栏中的“对齐”命令

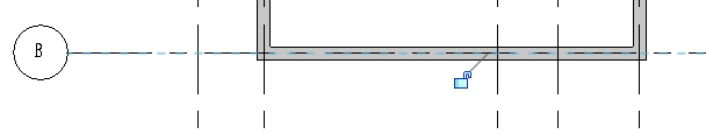

，移动光标单击拾取 B轴线作为对齐目标位置， 再移动光标到 B 轴下方的墙上，按 Tab 键拾取墙的中心线位置单击拾取，移动墙的位置，使其中心线与 B 轴对齐，如图 4.4-1 所示。
图 4.4-1
图 4.4-2
1）单击设计栏“建筑”—“墙”命令，在类型选择器中选择“外墙—机刨横纹灰白色花岗石墙面”类 型。
2）设置实例参数“底部限制条件”为“F1”，“顶部限制条件”为“直到标高 F2”，顶部偏移为 0。

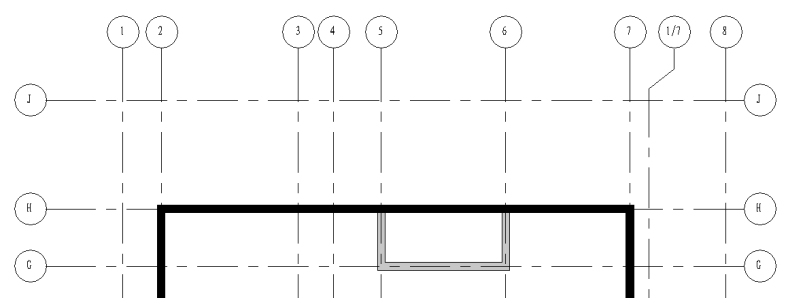

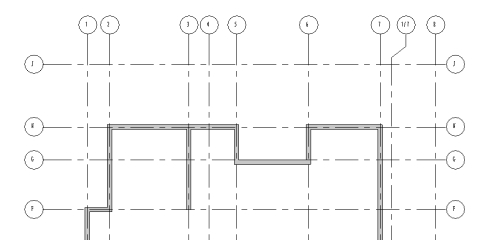

3）打开 F1 平面，点击墙命令激活“绘制”面板，“定位线”选择“墙中心线”，移动光标单击鼠标左键 捕捉 H 轴和 5 轴交点为绘制墙体起点，然后逆时针单击捕捉 G 轴与 5 轴交点、G 轴与 6 轴交点、H 轴与
6 轴交点，绘制 3 面墙体，位置如图 4.4-3 所示。
图 4.4-3
2、 单击工具栏“拆分图元”命令

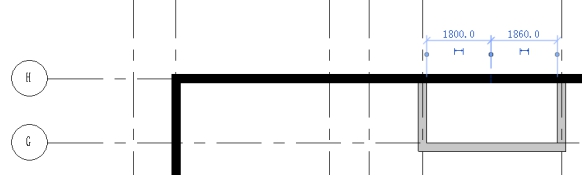

，如图 4.4-4所示移动光标到 H 轴上的墙 5、6 轴之间任意位 置，单击鼠标左键将墙拆分为两段。
图 4.4-4
3、单击工具栏“修剪”命令

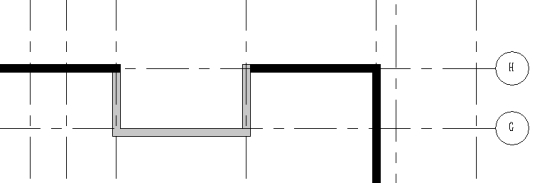

，移动光标到 H 轴与 5 轴左边的墙上单击，再移动光标到 5 轴的墙上 单击，这样右侧多余的墙被惨剪掉。同理，H 轴与 6 轴右边的墙也用此方法修剪，结果如图 4.4-5 所示。
图 4.4-5
1）移动光标到复制的外墙上，按 Tab 键，当所有外墙链亮显时单击鼠标选择所有外墙，从类型选择器 下拉列表中选择“外墙一机刨横纹灰白色花岗石墙面”类型，更新所有外墙类型。

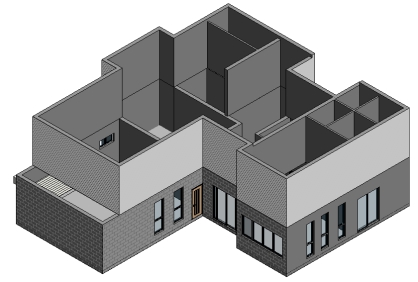

2）一层平面外墙部分如图 4.4-6 所示。保存文件。
图 4.4-6
4.5 绘制首层内墙
1、单击 “建筑”一“墙”命令，在类型选择器中选择“普通砖-240mm”类型，选项栏选择“绘制”命 令，“定位线”选择“墙中心线”。

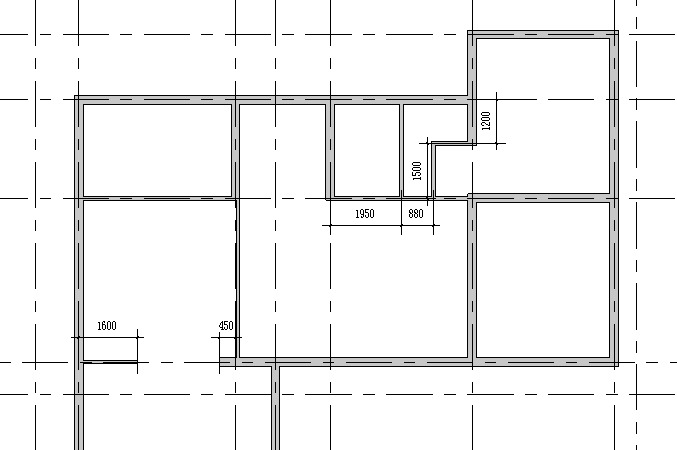

2、设置实例参数“底部限制条件”为“F1”，“顶部限制条件”为“直到标高 F2”，如图 4.5-1，绘制240mm 内墙。
图 4.5-1
3、在类型选择器中选择“普通砖-100mm”类型，选项栏选择“绘制”命令。

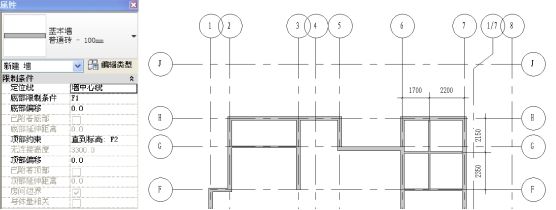

4、设置实例参数“底部限制条件”为“F1”，“顶部限制条件”为“直到标高 F2”，如图 4.5-2绘制 100mm 内墙。
图 4.5-2
5、完成后的地下一层墙体如下图所示，保存文件。
4.6 编辑二层外墙
①使用首层快速复制的办法复制二层墙体，打开 F2 平面视图，按住 Ctrl 键连续单击选择所有的墙，再按“Del”键删除所有内墙。

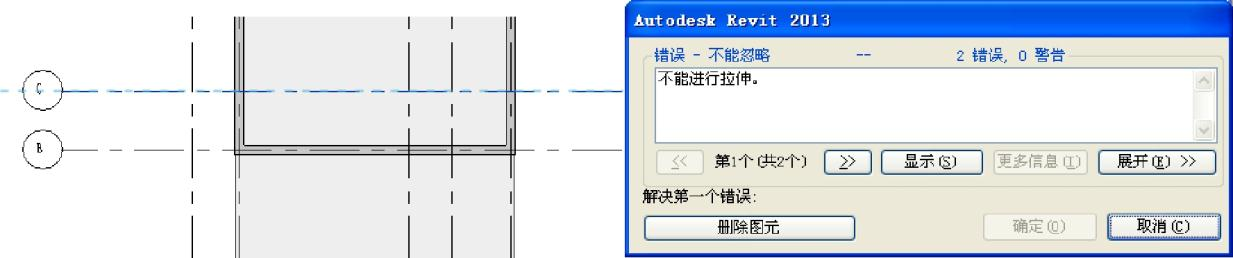

②调整外墙位置：单击工具栏中的“对齐”命令 ，如图 2.4-28 移动光标单击拾取 C 轴线作为对齐目标位置，在移动光标到 B 轴的墙上，按 Tab 键拾取墙的中心线位置单击拾取，移动墙的位置使其中心线与 B 轴对齐，如图 2.4-29 所示。提示错误，选择“删除图元”。
图 2.4-28 图 2.4-29

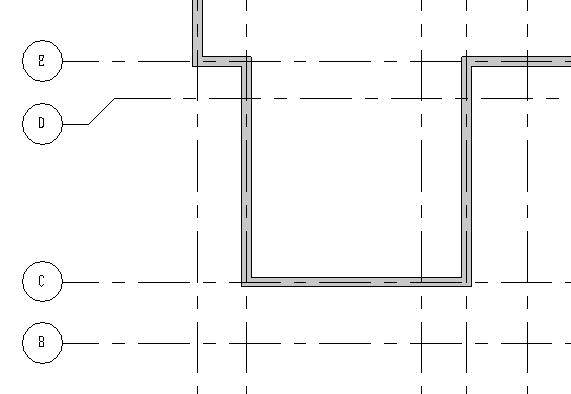

③ 同理，以 4 轴线作为对齐目标位置，将 5 轴线上的墙拾取墙中心线，使其对齐至 4 轴线，如图2.4-30。
图 2.4-30
④ 其余部分外墙可以通过工具栏“修剪”命令，修改墙的位置如图 2.4-31 所示。
图 2.4-31

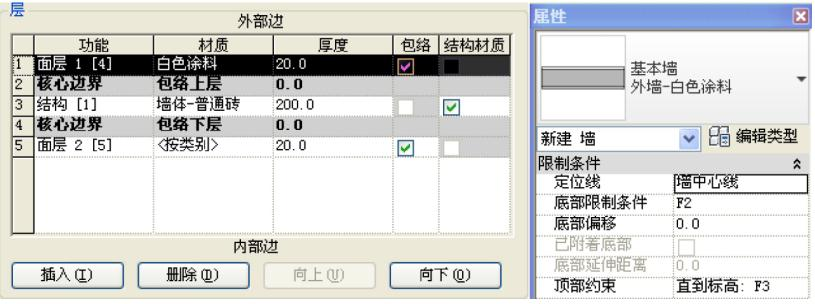

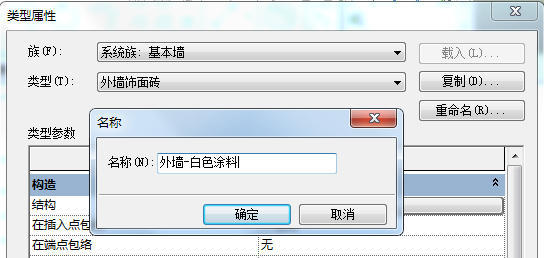

⑤新建外墙“基本墙：外墙—白色涂料”，结构如下图，选择二层外墙，在类型选择器中将墙体替换为“基本墙：外墙-白色涂料”，更新所有外墙类型。
⑥单击选项栏“属性”按钮，设置二层墙体的“顶部限制条件”为“直到标高 3F”。
4.7 绘制二层内墙
①打开 F2，单击“建筑”一“墙”命令，在类型选择器中选择“基本墙：普通砖-240mm”类型，设置实例参数“底部限制条件”为“F2”，“顶部限制条件”为“直到标高 F3”，“定位线”选择“墙中心线”，按如图所示位置绘制“普通砖-240mm”内墙。
②在类型选择器中选择“基本墙：普通砖-lOOmm”，选用“绘制”命令，设置属性参数“底部限制条件”为“F2”，“顶部限制条件”为“直到标高 F3”，如图绘制“普通砖-lOOmm”内墙。

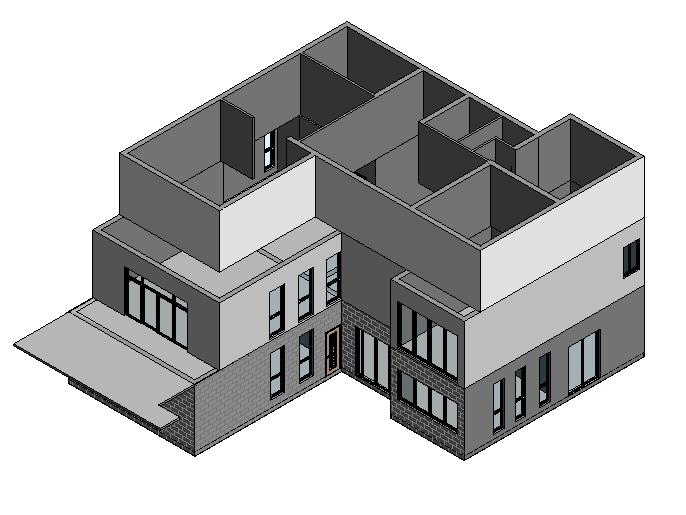

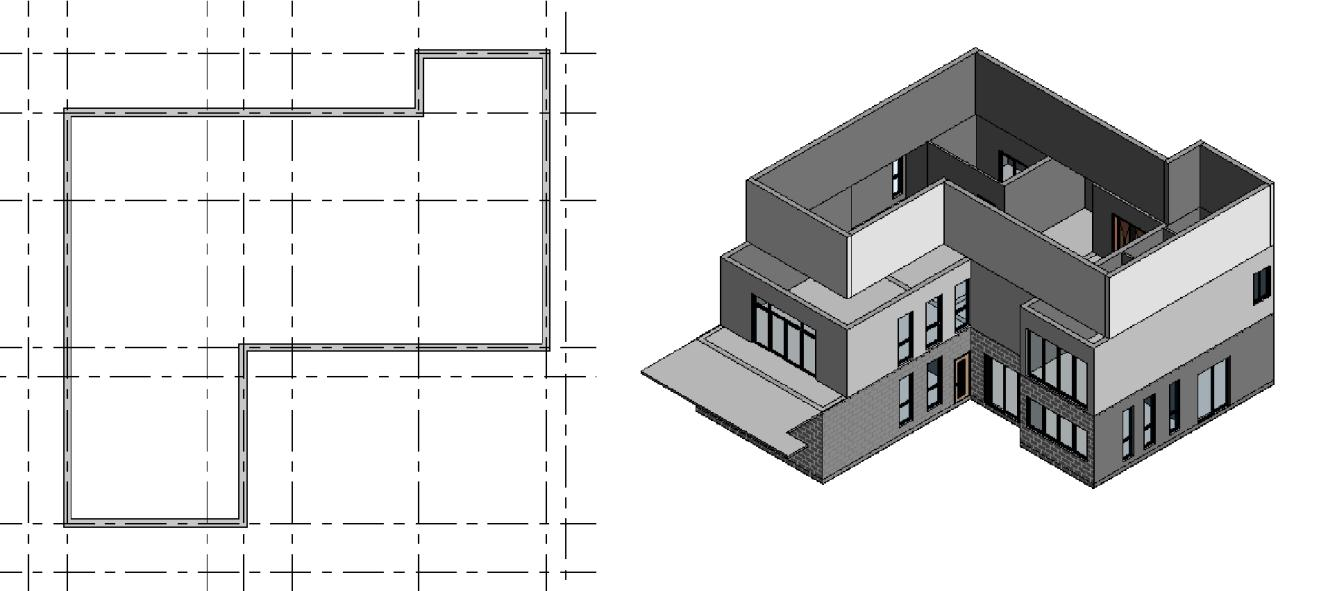

③完成后的二层墙体如图 2.4-34 所示，保存文件。
图 2.4-34
