概述：在三维模型中，门窗的模型与它们的平面表达并不是对应的剖切关系，这说明门窗模型与平立面表达可以相对独立。此外门窗在项目中可以通过修改类型参数如门窗的宽和高以及材质等，形成新的 门窗类型。门窗主体为墙体，它们对墙具有依附关系，删除墙体，门窗也随之被删除。

5.1   插入地下一层门

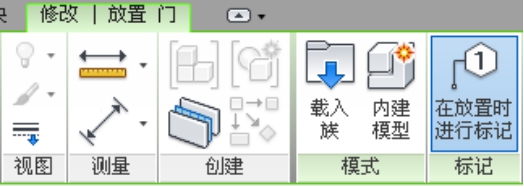

打开“-1F”视图，选项卡“建筑”—“门”—选择“装饰木门-M0921”类型—选项栏上选择“在放置 时进行标记”，以便对门进行自动标记，如图 5.1-1 所示









图 5.1-1

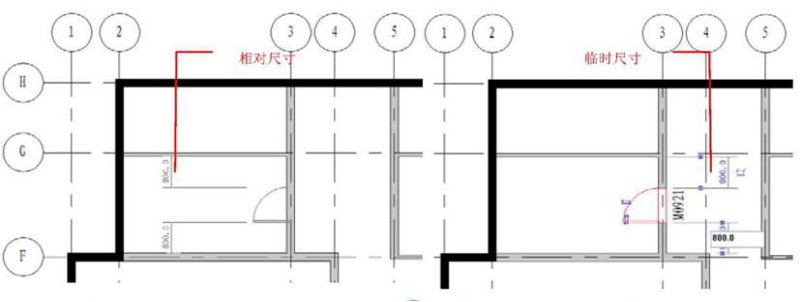

将光标移动到 3 轴“普通砖-200mm“的墙上，此时会出现门与周围墙体距离的蓝色相对尺寸，如图 5.1-2 所示。这样可以通过相对尺寸大致捕捉门的位置。在平面视图中放置门之前，按空格键可以控制门的左 右开启方向。 在墙上合适位置单击鼠标左键以放置门，调整临时尺寸标注蓝色的控制点，拖动蓝色控制点规定到 F 轴 “普通砖-200mm”墙的上边缘，修改尺寸值为“100”，得到“大头角”的距离，如图5.1-3.。



图 5.1-2 图 5.1-3

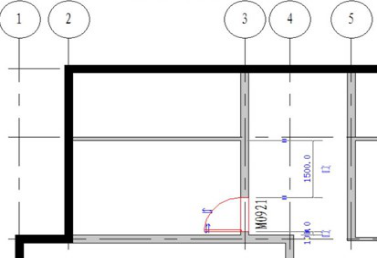

“装饰木门-M0921”修改后的位置如图 5.1-4。

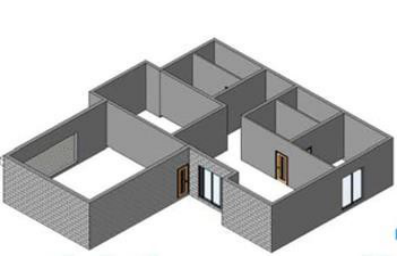

图 5.1-4                                 图5.1-5

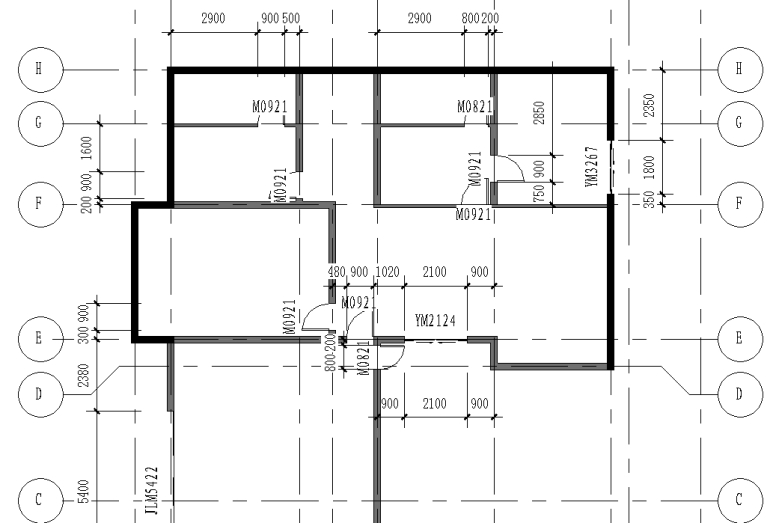

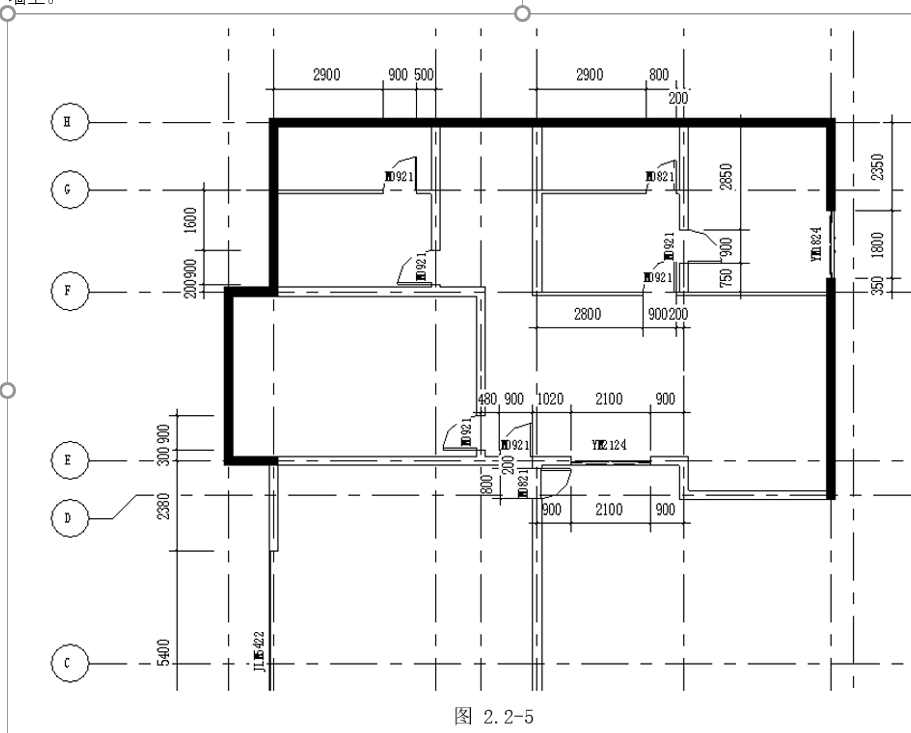

同理，在类型选择器中分别选择“卷帘门：JLM5422”、“装饰木门-M0921”、“装饰木门-M0821”、 “YM1824-YM3267”、“移门:YM2124”门类型，按图5.1-6 所示位置插入到地下一层墙上。











图5.1-6
