创建标高





                             2.1  创建标高

Revit中,“标高”命令必须在立面剖面视图中才能使用,因此在正式开始项目

设计前, 必须事先打开一个立面视图。


          2.1.1                                2.1.2

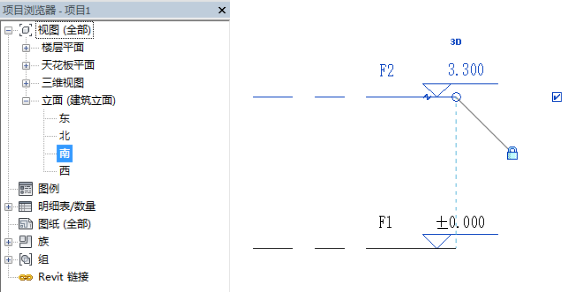

在项目浏览器中展开“立面(建筑立面)”,双击视图名称 “南立面”进入南立面视图,如图 2.1.1 所示。 调整 F2 标高,将 F1  F2 间距改为 3300,如图2.1.2所示。

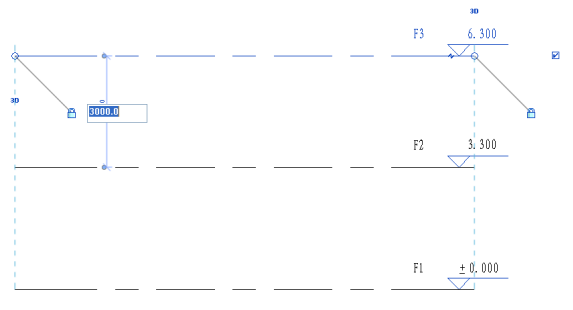

绘制标高 F3,调整其间隔使间距为 3000 毫米,如图2.1.3 所示。



2.1.3

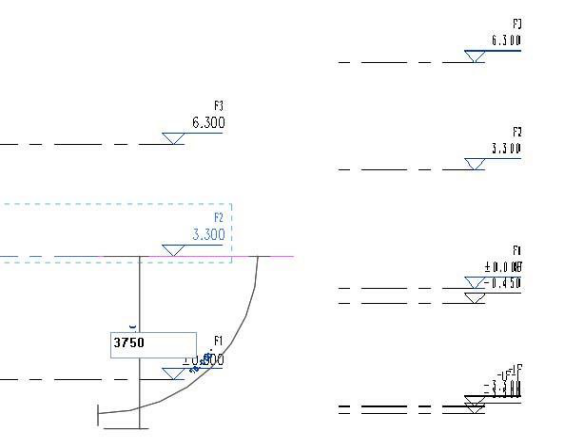

 “复”命,创建坪标1F  。选F2 击修改|标高—“ 复制选项多个

移动F2然后光标输入间距 3750  Enter

标高, 如图2.1..4所示。 继续向下移动光标,输入 2850 后按“Enter” 键,输入 200 后按“Enter” 键, 复制出另外 2 根新的标高。 分别选择新复制的 3 根标高,单击蓝色的标头名称激活文本框,分别输入 新的标高名称 0F  -1F、-1F-1  后按“Enter”键确认。结果如图 2.1.5所示。



2.1.42.1.5



至此建筑的各个标高就创建完成,保存文件。
