8.3  迹线屋顶

8.3.1二层多坡屋顶

下面使用“迹线屋顶”命令创建项目北侧二层的多坡屋顶。

1、接上节练习，在项目浏览器中双击“楼层平面”项下的“F2”，打开二层平面视图，选择基线为“无”。

2、单击“建筑”选项卡“屋顶”下拉菜单选择“迹线屋顶”—进入绘制屋顶轮廓迹线草图模

式—“绘 制”面板选择“直线”命令，如图 8.3-12 所示绘制屋顶轮廓迹线—轮廓线沿相应轴

网往外偏移 800mm。

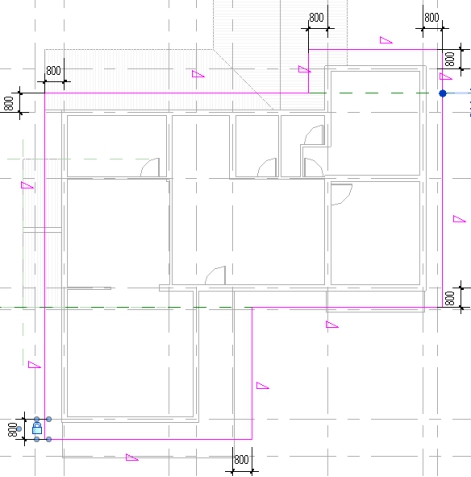

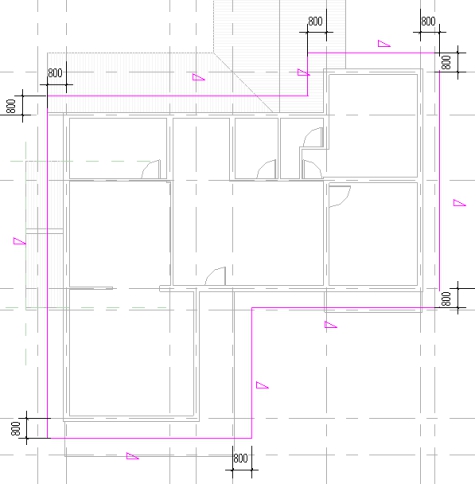

图 8.3-12

3、 单击“属性”—选择“青灰色琉璃筒瓦”类型。

4、 修改屋顶坡度：选中所有绘制的迹线，在屋顶“属性”面板中设置“坡度”参数为 22°，如图 8.3-13 所示—按住 Ctrl 键连续单击选择最上面、最下面和右侧最短的那条水平迹线，以及下方左右两条 垂直迹线—选项栏取消勾选“定义坡度”选项，取消这些边的坡度，如图 8.3-14 所示。

5、 单击“完成”命令创建了二层多坡屋顶。选择屋顶下的墙体，选项栏选择“附着”命令，拾取刚创建的屋顶，将墙体附着到屋顶下。同前所述创建新建屋顶屋脊，如图 8.3-15。保存文件。

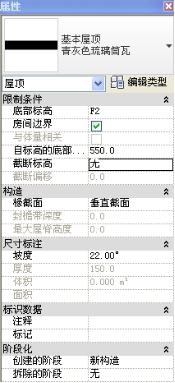

图 8.3-13

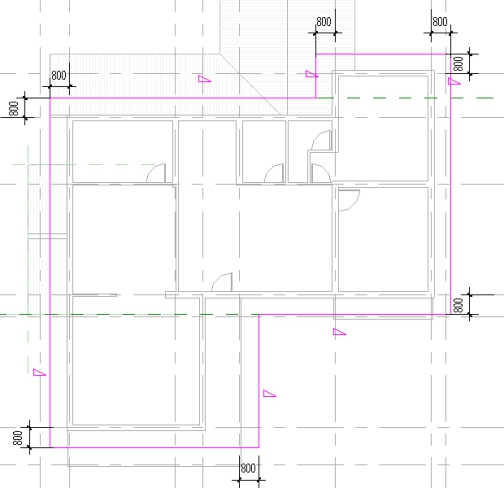

图 8.3-14

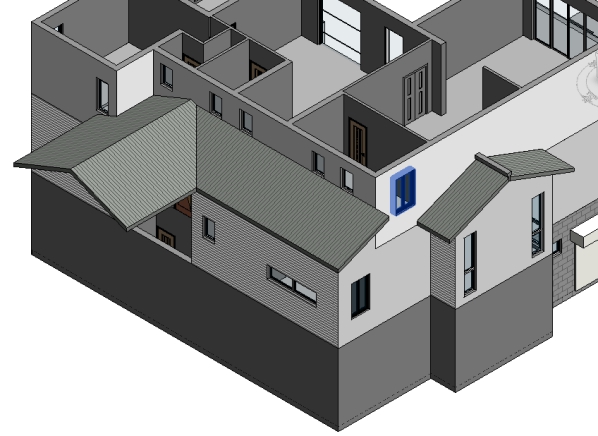

图 8.3-15



8.3.2  三层多坡屋顶

1、在项目浏览器中双击“楼层平面”项下的“F3”，设置参数“基线”为“F2”。

2、单击 “建筑”选项卡“屋顶”下拉菜单选择“迹线屋顶”命令—“绘制”面板选择“直线”命令，如图 8.3-16

在相应的轴线向外偏移 800mm，绘制出屋顶的轮廓—单击“属性”命令，设置屋顶的“坡度”参数为 22°。

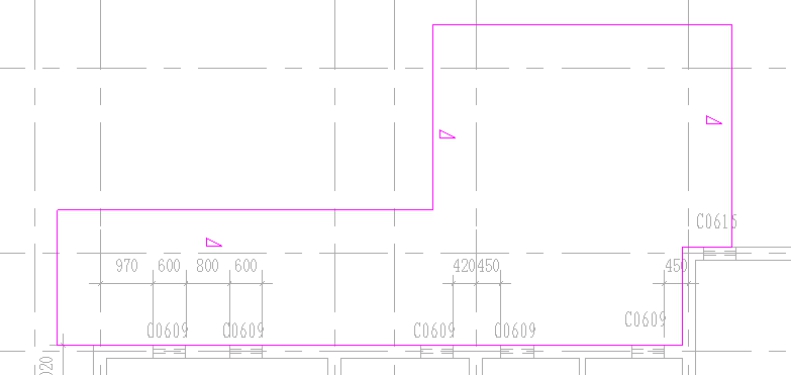

图 8.3-16

3、单击“工作平面”面板“参照平面”命令，如图 8.3-17 所示，绘制两条参照平面和中间两条水平迹线平 齐，并和左右最外侧的两条垂直迹线相交。

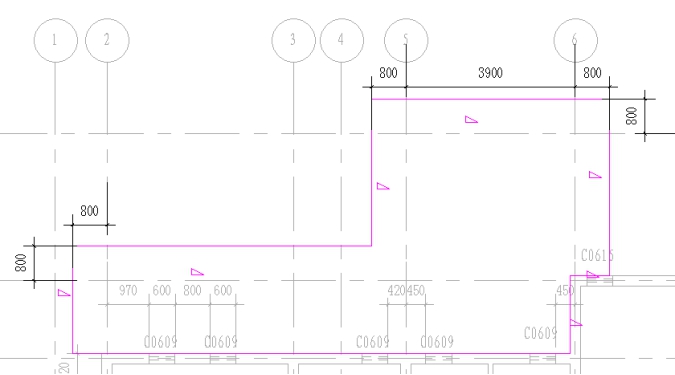

图 8.4-17



1、 命令—参照平面和左右最外侧的两条垂直迹线交点位置分别单击鼠标左 键，将两条垂直迹线拆分成上下两段。拆分位置如图 8.4-17—按住 Ctrl 键单击选择最左侧迹线拆分 后的上半段和最右侧迹线拆分后的下半段，取消坡度。完成后的屋顶迹线轮廓如图 8.4-18 所示— 单击“完成”命令创建三层多坡屋顶。

2、 选择三层墙体，用“附着”命令将墙顶部附着到屋顶下面。用“梁”命令捕捉三条屋脊线创建屋脊，完 成后的结果如图 8.4-19 所示。保存文件。



图 8.4-18

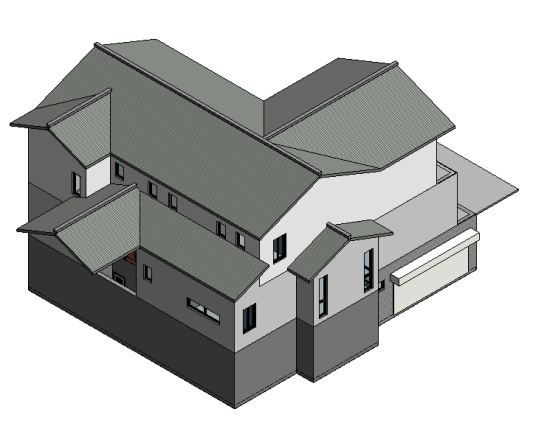

                                图 8.4-19
