§10.5 卷积神经网络的层结构

卷积神经网络最初为解决图像识别问题而提出，目前广泛应用于图像，视频，音频和文本数据，可以当做深度学习的代名词。

常见的经典神经网络结构：LeNet、 AlexNet、 ResNet、VggNet。前图像分类中的ResNet, 目标检测领域占统治地位的FasterR-CNN，分割中最牛的Mask-RCNN,UNet和经典的FCN都是以这些常见网络为基础发展起来的。

 1、典型的卷积神经网络层

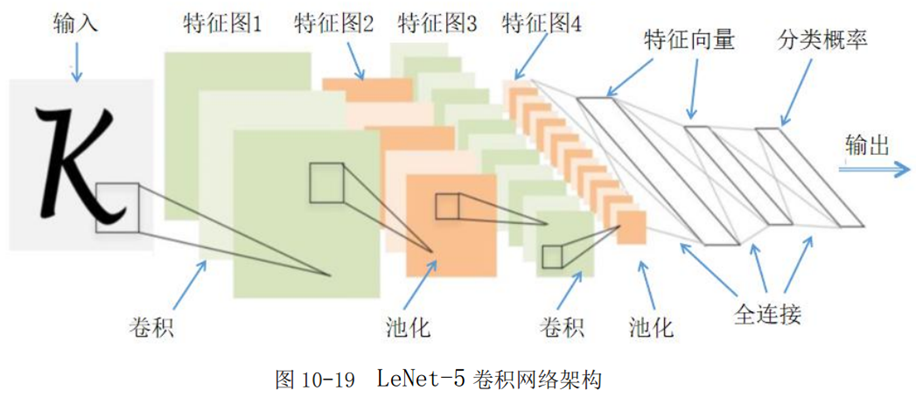

最典型的卷积神经网络层主要由卷积层、 池化层、 全连接层组成. 其中卷积层与池化层配合, 组成多个卷积组, 逐层提取特征, 最终通过若干个全连接层完成分类.

卷积层(ConvolutionLayer)

卷积的目的是为了得到物体的边缘形状特征提取，卷积层进行的处理就是卷积运算，卷积运算相当于图像处理中的“滤波器运算”。

池化层(PoolingLayer)

在构建卷积神经网络时，通常在每个卷积层之后插入一个池化层，以减小表示的空间大小，减少参数数量，从而降低计算复杂度。此外，池化层也有助于解决过度拟合问题。

全连接层(fullyconnectedlayers)

全连接层中的每个神经元与其前一层的所有神经元进行全连接，两层之间所有神经元都有权重连接。全连接层在整个卷积神经网络中起到“分类器”的作用，可以整合卷积层或者池化层中具有类别区分性的局部信息。

２、卷积神经网络可视化

卷积神经网络CNN对于大型图像处理有出色表现。 通过卷积、 池化、激活等操作的配合，卷积神经网络能够较好的学习到空间上关联的特征。对于卷积神经网络CNN的计算过程则可以利用数据可视化工具把每一个步骤呈现出来。

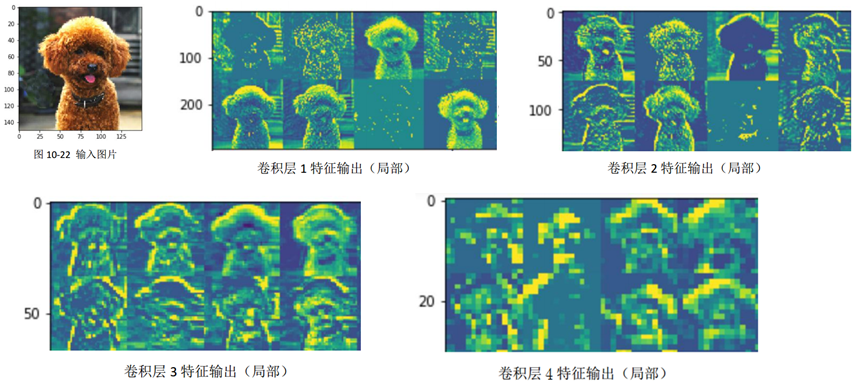

利用Keras观察 CNN 到底如何理解我们送入的训练图片的. 下面示例使我们能形象直观地看到输入图像经过 CNN 卷积层和池化层处理之后的结果, 帮助理解卷积核的作用。

从不同卷积层可视化输出的特征图大概可以总结出一点规律：

1. 浅层网络（ 例如第一层）具有图像边缘检测功能，提取轮廓、形状等特征，特征数据与原始的图像数据比较接近。

2. 相对而言，层数越深，卷积核输出的内容也越来越抽象，保留的信息也越来越少，图像的分辨率是越来越小。

3、深度学习框架

深度学习框架已被广泛应用于计算机视觉、 语音识别、自然语言处理与生物信息学等领域， 并获取了极好的效果。 每一类框架都以不同的方式进行构建， 具有不同的特点。

1、TensorFlow

TensorFlow是机器学习和深度学习的最流行工具之一，是由谷歌公司开发的开源库，它拥有多层级结构，可部署于各类服务器 、PC 终端和网页并支持 GPU 和 TPU 高性能数值计算，被广泛应用于产品开发和各领域的科学研究。TensorFlow功能强大，执行效率高，支持各种平台。然而，TensorFlow 属于较底层的机器学习库，学习门槛高，对于初学者不容易上手。2019年3月已发布最新的 TensorFlow2.0版本。

官方网站： https://www.tensorflow.org

2、Keras

Keras是一个基于 Python 的深度学习库，Keras 提供一致而简洁的 API，以减少认知困难，支持快速实验做为宗旨，对学习者的门槛低，可以较容易地建立深度学习模型，利用keras只要十几行代码就能写出一个简单的神经网络训练模型，是作为深度学习开发者的编程利器。

Keras的核心数据结构是“模型”，模型是一种组织网络层的方式。Keras 中主要的模型是Sequential 模型, Sequential是一系列网络层按顺序构成的栈，完全可配置的模块可以用最少的代价自由组合在一起。

Keras的底层库使用Theano或TensorFlow，这两个库也称为 Keras 的后端（ backend），后端指的是 Keras 依赖于完成底层的张量运算的软件包，可以选择其中之一使用。

官方网站： https://keras.io/

3、PyTorch

PyTorch于2016年10月发布，Facebook 人工智能研究院对 PyTorch提供了强力支持。

PyTorch简洁易用，更少的抽象，更直观的设计，建模过程简单透明，所思即所得，代码易于理解可以为使用者提供更多关于深度学习实现的细节，如反向传播和其他训练过程，支持动态计算图，为更具数学倾向的用户提供了更低层次的方法和更多的灵活性，目前许多新发表的论文都采用 PyTorch作为论文实现的工具，成为学术研究的首选解决方案。

官方网站： https://pytorch.org/
