1.安装ADAM4150

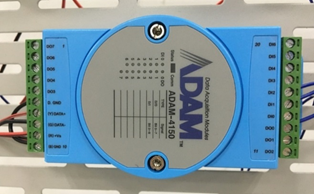

挑选合适的螺丝（十字盘头螺丝M4*16）、螺母、垫片，选用十字螺丝刀，完成在物联网实训工位铁架上安装ADAM4150。注意在设备台子背面加不锈钢垫片（M4*10*1）。安装后的ADAM4150如图所示。

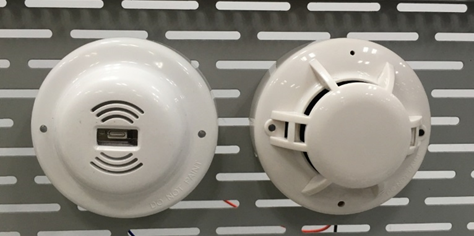

2.安装烟雾/火焰传感器

接线方式：红线：供电电源正极  黑线：供电电源负极  蓝线：信号输出（电流）。

安装：将烟雾传感器和火焰传感器的底座旋下与探测器分离，观察底座数字标记，参考连线图

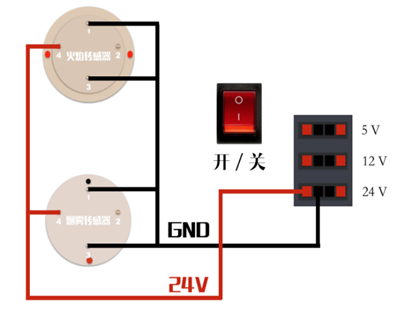

连接烟雾传感器和火焰传感器电源和信号延长线

步骤1：用红黑电源线将的红线连接烟雾传感器底座④端电源正极，黑线连接③端电源负极，红黑线另外一端接工位两侧的24V电源端子。

步骤:2：用相同方法，将的红线连接火焰传感器底座④端电源正极，黑线连接③端电源负极，红黑线另外一端接工位两侧的24V电源端子。

步骤3：用黑色导线将烟雾传感器底座的①端报警输出COM端和③端电源负极连接，接着，再用一根信号线将底座②端从背后延长接出。

步骤:4：用黑色导线将火焰传感器底座的①端报警输出COM端和③端电源负极连接，接着，再用一根信号线将底座②端从背后延长接出。

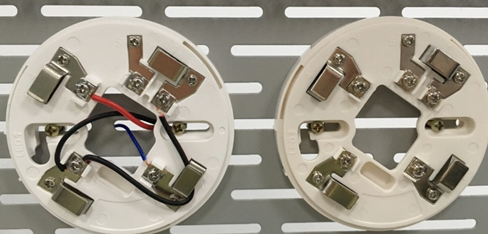

                 内部接线图

步骤5：检测线路连接情况。相互检查各种线路连接情况。接好线后旋上两个探测器。

3.安装继电器

步骤1：安装继电器底座，用M4*16十字盘头螺丝将继电器金属底座安装到工位上，注意在设备台子背面加不锈钢垫片（M4*10*1），如图所示。



           继电器金属底座安装示意图

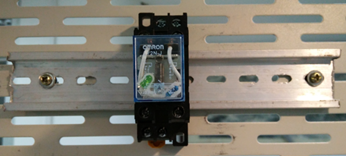

步骤2：安装继电器，将继电器扣到继电器的金属底座上，如图所示。



  继电器安装示意图                       安装报警灯

4.安装报警灯

挑选合适的螺丝（十字盘头螺丝M4*16）、螺母、垫片，选用十字螺丝刀，完成在实训工位铁架上安装报警灯。注意在设备台子背面加不锈钢垫片（M4*10*1）。使用时电源正负极不能接反，红色正极，白色负极。



5.连接ADAM4150电源及外接设备

步骤1：制作连接导线

根据ADAM4150与实训工位稳压电源接线端子的距离，剪取长度适宜的一根红黑平行导线。根据ADAM4150与外接传感器设备的距离，剪取长度适宜的信号线。使用剥线钳，将红黑线和信号线两端各剥掉约20px的绝缘皮。

步骤2：ADAM4150电源线的连接

使用红黑线，红线将ADAM4150的+Vs接实训工位的DC 24V的正极，黑线将ADAM4150的GND与D.GND接DC 24V的负极。

步骤3：将烟雾传感器与火焰传感器的信号线连接至ADAM4150采集器的DI1与DI2端口，完成两个传感器信号线的连接。

步骤4：将报警灯固定于工位上，根据连线图连接继电器设备，报警灯的正极连接继电器的4号接线端口，报警灯的负极连接继电器的3号接线端口；继电器的5号端口连接DC 24V的负极，继电器的6号端口连接DC 24V的正极，继电器的8号端口连接DC 24V的正极，继电器的7号端口连接ADAM4150采集器的DO0端口。

步骤5：安装485转换接口

使用红黑线；红线连接到转换头的R/T+，黑线连接到转换头的R/T-，红黑线另外一端，红线连接到ADAM4150的Data+端口，黑线连接到ADAM4150的Data-端口。最后，将485转换头的串口连接到PC机的串口（COM1）。亦或将485转232接口与232串转U线连接，再连接PC机的串口（COM1）。安装完毕后如图所示。

                       布置图

步骤6：检测线路，相互检查各种线路连接情况。
